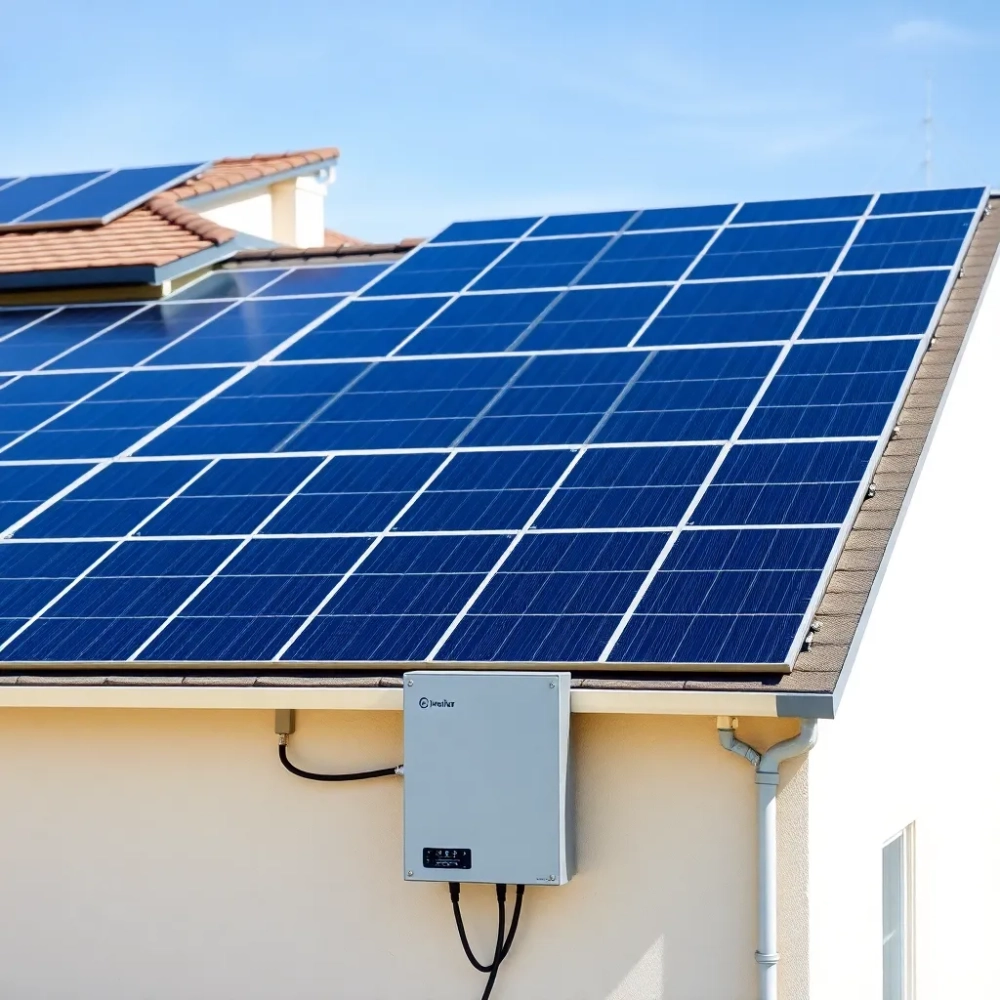

Czy falownik musi być blisko paneli? Konkretnie o odległości i stratach

Falownik wcale nie musi stać tuż przy panelach, choć każdy dodatkowy metr kabla DC kosztuje utracone watów. Kluczowe nie są sztywne limity odległości, lecz przekrój przewodu, napięcie stringu i dopuszczalny spadek napięcia, bo to one decydują, czy instalacja 10 kWp oddasz do sieci pełną moc, czy zmarnujesz 3-5% rocznej produkcji na ciepło w przewodach. Krótko: możesz postawić inwerter 60 m od dachu, pod warunkiem, że dobierzesz odpowiedni kabel, policzysz straty i zadbasz o wentylację oraz ochronę przed wilgocią. Poniżej rozkładam ten temat na konkretne liczby, wzory i tabele, żebyś przed rozmową z ekipą montażową wiedział, o co pytać i dlaczego.

• Reguła 40 metrów skąd się wzięła i dlaczego bywa myląca
• Jak policzyć spadek napięcia na kablu DC i AC
• Dobór przekroju kabla do fotowoltaiki na 50 i 80 metrów
• Mikroinwertery przy panelach zamiast długiego kabla DC
• Praktyczny scenariusz: 78 metrów od domu
• Najczęstsze błędy przy długich trasach kablowych
• Checklista przed montażem
• Normy i regulacje, do których warto się odwołać

Reguła 40 metrów skąd się wzięła i dlaczego bywa myląca

Popularna „reguła 40 metrów" nie wynika z normy ani z fizyki. To skrót myślowy ekip montażowych, który mówi: przy standardowym kablu 6 mm² i napięciu stringu około 400 V straty mieszczą się w akceptowalnych 2%. Tyle tylko, że uproszczenie działa w jednym konkretnym scenariuszu i przestaje się sprawdzać, gdy zmienisz moc, przekrój albo trasę okablowania.

Geneza tej zasady sięga czasów, gdy typowa instalacja fotowoltaiczna miała 3-5 kWp, napięcie robocze oscylowało wokół 300-400 V DC, a inwerter montowano na ścianie domu. Przy prądzie stringu rzędu 8-12 A kabel 6 mm² miedziany zapewniał spadek napięcia poniżej 1,5% na dystansie do 40 m. Monterom łatwiej było powiedzieć „maks 40 m" niż tłumaczyć klientowi wzór na rezystancję przewodu.

Problem pojawia się, gdy ktoś traktuje 40 m jak sztywny limit, niezależnie od warunków. Nowoczesne inwertery stringowe pracują z napięciami 600-1000 V DC, a prądy w gałęziach potrafią przekraczać 15 A na MPPT. W takiej konfiguracji kabel 10 mm² poprowadzony 38 m od paneli może generować większe straty niż kabel 6 mm² przy 25 m, bo liczy się nie tyle odległość, co iloczyn rezystywności, prądu i długości.

Mylące jest też mieszanie dwóch różnych odcinków: trasy DC (panele → falownik) oraz trasy AC (falownik → rozdzielnia → licznik). Straty na DC zależą od napięcia stringu, straty na AC od napięcia 230 V lub 400 V. Norma PN-HD 60364-5-52 dopuszcza spadek napięcia 3% dla obwodów oświetleniowych i 5% dla pozostałych, ale w fotowoltaice branża trzyma się ostrzejszych wytycznych: 2% dla DC i 1% dla AC.

W praktyce 40 m to wygodne przybliżenie, nie wyrocznia. Jeśli Twoja trasa panel → inwerter → licznik ma 78 m, kluczowe pytanie brzmi: jaki przekrój i typ kabla zastosować, żeby spadek napięcia nie przekroczył dopuszczalnego progu. Odpowiedź wymaga kalkulatora, kilku liczb i zrozumienia, dlaczego wyższe napięcie DC tak bardzo ułatwia życie.

Jak policzyć spadek napięcia na kablu DC i AC

Spadek napięcia na przewodzie wynika z jego rezystancji. Prąd płynący przez kabel zamienia część energii w ciepło, a napięcie na końcu odcinka jest niższe niż na początku. Wzór dla obwodu DC wygląda następująco: ΔU = I × R × L × 2, gdzie I to prąd stringu, R to rezystancja jednostkowa kabla (w Ω/km), L to długość w km, a mnożnik 2 uwzględnia powrotny przewód.

Dla obwodu AC używasz tego samego wzoru, ale z napięciem fazowym 230 V zamiast napięcia stringu. Instalacja 10 kWp na trzech fazach pracuje przy prądzie około 14,5 A na fazę, a jednofazowa 3,6 kWp przy 15,7 A. Im wyższy prąd, tym większe straty, dlatego rozdział mocy na trzy fazy zmniejsza spadki napięcia i pozwala zastosować cieńszy kabel AC.

Rezystancja kabla miedzianego 6 mm² wynosi około 3,08 Ω/km, kabla 10 mm² około 1,83 Ω/km, a 16 mm² około 1,15 Ω/km. Wstawmy te wartości do instalacji 10 kWp z napięciem stringu 400 V i prądem 25 A. Trasa DC to 60 m, więc ΔU = 25 × 1,83 × 0,06 × 2 = 5,49 V. Spadek procentowy: 5,49 / 400 = 1,37%. Mieści się w normie bez problemu.

Ten sam kabel 6 mm² przy 25 A i 60 m dałby ΔU = 25 × 3,08 × 0,06 × 2 = 9,24 V, czyli 2,31%. Minimalnie powyżej progu 2%. Wniosek: dla dużych prądów stringu i długich tras kabel 6 mm² wystarczy, ale nie zostawia zapasu na błędy montażowe, pętle w trasie czy gorszy kontakt w złączach MC4.

Wyliczenie procentowe daje Ci liczbę, ale ważniejsze jest, ile watów marnujesz. Strata mocy na kablu DC wynosi P_strat = I² × R × L × 2. Dla powyższego przykładu z kablem 6 mm²: 25² × 3,08 × 0,06 × 2 = 231 W. Przez cały rok, przy średnim nasłonecznieniu 1000 kWh/kWp, instalacja traci około 231 kWh. Przy kablu 10 mm² strata spada do 137 W, czyli 137 kWh rocznie. Różnica 94 kWh rocznie, przy obecnej cenie energii, zwraca różnicę w cenie kabla w około 3-4 lata.

Do codziennych obliczeń warto korzystać z kalkulatorów online, które uwzględniają temperaturę pracy kabla (rezystancja rośnie o około 0,4% na każdy stopień powyżej 20°C), współczynnik mocy dla AC oraz sposób ułożenia przewodu. Narzędzia takie jak kalkulatory producentów kabli (np. Lapp, Helukabel, nkt) pozwalają w trzydzieści sekund sprawdzić, czy Twój przekrój spełnia normy.

Spadek napięcia AC inny próg, inna logika

Na odcinku AC (inwerter → rozdzielnia) napięcie robocze to 400 V międzyfazowo, a dopuszczalny spadek to 1% (4 V). Prąd jest niższy, bo trójfazowa instalacja 10 kWp pobiera około 14,5 A na fazę. Przy 18 m trasy AC i kablu 4 mm² miedzianym (rezystancja 4,61 Ω/km) spadek wynosi 14,5 × 4,61 × 0,018 × 2 = 2,41 V, czyli 0,6%. Na granicy, ale w normie.

Jeśli chcesz zredukować przekrój AC do 2,5 mm², spadek rośnie do 3,81 V (0,95%). Nadal akceptowalny, ale zostaje mały zapas. Przy mocach 15 kWp prąd sięga 21,7 A, a kabel 4 mm² na 25 m daje 3,99 V, czyli dokładnie granicę. Warto wtedy wskoczyć na 6 mm², żeby uniknąć sytuacji, w której temperatura latem i napięcie na końcu kabla powodują błędy inwertera.

Dobór przekroju kabla do fotowoltaiki na 50 i 80 metrów

Dobór przekroju to nie zgadywanka, lecz proste równanie z trzema zmiennymi: mocą instalacji, długością trasy i dopuszczalnym spadkiem napięcia. Poniższa tabela pokazuje minimalne przekroje kabla miedzianego dla typowych instalacji, z marginesem bezpieczeństwa na temperaturę roboczą 60°C i straty 2% na DC oraz 1% na AC.

Kabel aluminiowy ma rezystancję wyższą o około 60% w porównaniu z miedzią o tej samej średnicy, ale za to kosztuje około jedną trzecią ceny. Przekrój 25 mm² Al odpowiada pod względem strat kablowi 16 mm² Cu. Przy trasie 80 m i instalacji 10 kWp wydasz na kabel miedziany około 2000 zł, a na aluminiowy około 650 zł. Różnica 1350 zł, ale musisz pamiętać o złączkach przejściowych Cu-Al, bo bezpośrednie łączenie tych metali powoduje korozję galwaniczną.

Aluminium ma sens ekonomiczny przy trasach powyżej 50 m i przekrojach 16 mm² albo większych. Mniejsze przekroje nie dają wystarczającej oszczędności, a komplikują montaż. Jeśli trasa 80 m kosztuje Cię 2000 zł na miedzi, a aluminium daje tę samą funkcjonalność za 650 zł, to przy obecnych cenach energii zwrot inwestycji w aluminium wynosi około 8-10 lat, różnica w stosunku do miedzi to 3-4 lata rękojmi bezawaryjnej pracy.

Kiedy przekrój 16 mm² to za mało

Przekrój 16 mm² Cu uznaje się za praktyczne maksimum w instalacjach fotowoltaicznych. Powyżej tej wartości kabel staje się sztywny, trudno go prowadzić przez peszel i wykonywać zakończenia. Jeśli wyliczenie wskazuje 25 mm², znak, że trasa jest zbyt długa dla standardowego stringu. Lepszym rozwiązaniem bywa podwyższenie napięcia stringu (więcej paneli w szeregu) lub zastosowanie optymalizatorów, które utrzymują napięcie na optymalnym poziomie niezależnie od warunków.

Mikroinwertery przy panelach zamiast długiego kabla DC

Mikroinwerter to małe urządzenie montowane bezpośrednio pod każdym panelem lub parą paneli. Zamienia prąd stały na zmienny od razu na dachu, więc po panelach płynie już 230 V AC, a spadki napięcia na długiej trasie stają się problemem obwodu AC, nie DC. Przy 230 V i prądzie 2-3 A na panel spadek napięcia na 80 m wynosi ułamki wolta, a strata mocy nie przekracza 1%.

To odwrócenie standardowej logiki: zamiast ciągnąć gruby kabel DC przez pół działki, prowadzisz AC po cienkim trójżyłowym przewodzie 3 × 2,5 mm², takim samym jak w domowej instalacji. System okablowania upraszcza się, a ryzyko łuku elektrycznego na złączach MC4 spada, bo napięcie DC eliminowane jest natychmiast.

Mikroinwertery mają sens, gdy trasa DC jest długa, dach ma wiele połaci o różnym nachyleniu lub gdy cień od komina czy drzewa regularnie obniża produkcję pojedynczych paneli. W takich scenariuszach jeden centralny inwerter nie widzi problemu, a mikroinwerter pod zacienionym panelem sam obniża napięcie, żeby reszta stringu nadal pracowała optymalnie.

Wadą rozwiązania jest cena. Centralny inwerter 10 kWp kosztuje 4500-6500 zł, a zestaw 25 mikroinwerterów 9000-12000 zł. Różnica zwraca się tylko wtedy, gdy warunki dachowe naprawdę tego wymagają albo gdy trasa kablowa ułoży się tak, że na DC musiałbyś zainwestować 2000-3000 zł w bardzo gruby kabel. Przy krótszych trasach, do 30 m, klasyczny inwerter centralny wygrywa ceną i prostotą serwisu.

Warto też pamiętać, że mikroinwertery zamykają panel w jednym systemie. Jeśli za 5 lat wymieniasz panele, mikroinwertery zostają i musisz dobrać nowe panele pod ich zakres napięcia. Przy centralnym inwerterze wymiana jest prostsza, bo to on definiuje parametry stringu, a nie odwrotnie. Decyzja zależy od tego, czy cenisz sobie modularność ceną niższą produkcję w pierwszych latach.

Praktyczny scenariusz: 78 metrów od domu

Wyobraź sobie sytuację: panele stoją na gruncie 60 m od budynku, a rozdzielnia z licznikiem 18 m dalej. Trasa panel → inwerter → licznik to w sumie 78 m kabla. Instalacja 10 kWp, napięcie stringu 400 V, prąd 25 A. Masz trzy rozsądne opcje i każda z nich działa, różni się ceną oraz wygodą serwisu.

Opcja pierwsza: centralny inwerter przy panelach. Kabel DC krótszy (5-10 m, zależnie od konstrukcji wsporczej), kabel AC 68 m do rozdzielni. DC: 2 × 10 mm² Cu, AC: 5 × 6 mm² Cu. Straty: 0,1% na DC, 0,8% na AC. Koszt kabla orientacyjnie 1800 zł. Montaż inwertera wymaga zadaszenia lub obudowy IP65 na zewnątrz, co podnosi koszt o 500-800 zł, ale skraca obwód DC.

Opcja druga: inwerter przy rozdzielni. Kabel DC 60 m, kabel AC 18 m. DC: 2 × 10 mm² Cu, AC: 5 × 4 mm² Cu. Straty: 1,4% na DC, 0,6% na AC. Koszt kabla około 1400 zł. Wszystko montujesz w domu, w suchym garażu, z łatwym dostępem do konserwacji. To wariant najczęściej wybierany, bo trasy DC prowadzi się w ziemi, a AC kończy blisko licznika.

Opcja trzecia: mikroinwertery przy panelach. Trasa AC 68 m kablem 3 × 2,5 mm² Cu (pięć żył, bo dzielisz na trzy fazy). Straty: 0,3% na AC. Koszt kabla 400 zł. Sam koszt inwerterów rośnie do 9000-12000 zł, ale zyskujesz monitoring każdego panelu i zniknięcie problemu zacienienia. Przy czystym dachu i braku komplikacji ta opcja się nie zwraca.

Najczęstsze błędy przy długich trasach kablowych

Najczęstsza pułapka to oszczędność na przekroju kabla DC. Monter widzi 60 m trasy, sięga po 6 mm² „bo schowane w ścianie, to nikt nie zobaczy", a Ty tracisz 2,3% mocy, czyli 230 kWh rocznie. Przez 25 lat eksploatacji to 5750 kWh, czyli ponad 4000 zł w obecnych cenach energii. Kabel 10 mm² kosztuje o 400 zł więcej, a zwraca się w 18 miesięcy.

Drugi błąd to brak zabezpieczeń nadprądowych na końcach długich obwodów DC. Bezpiecznik topikowy lub rozłącznik izolacyjny przy panelach chroni przed prądem wstecznym, gdy string jest zacieniony, a pozostałe pracują. Bez niego silniejszy string może przepchnąć prąd wstecz przez słabszy, co prowadzi do przegrzania modułu i pożaru. Norma PN-EN 50539-11 wymaga ochrony przepięciowej i nadprądowej dla stringów o napięciu powyżej 60 V DC.

Trzeci częsty błąd to łączenie miedzi z aluminium bez przekładki bimetalicznej. Kontakt Cu-Al w obecności wilgoci powoduje korozję galwaniczną, wzrost rezystancji i w konsekwencji grzanie się złącza. Stosuje się złączki z cynowaną miedzianą stopką lub pastę kontaktową, ale najlepszym rozwiązaniem jest unikanie takich połączeń w miejscach narażonych na wilgoć. W ziemi trasa kabla aluminiowego po stronie DC wymaga szczelnej mufy, bo wilgoć gruntowa potrafi w ciągu dwóch lat zrobić zwarcie.

Czwarty problem to zbyt wiele złączek MC4 na trasie. Każde połączenie to potencjalny punkt zwiększonej rezystancji, a przy 25 A nawet 0,01 Ω generuje 0,25 W ciepła. Na trasie 60 m z dziesięcioma złączkami tracisz dodatkowe 2,5 W ciągłej mocy. Dlatego doświadczeni instalatorzy prowadzą kabel jako jeden odcinek od stringu do inwertera, bez pośrednich rozgałęzień.

Piąty błąd to brak uwzględnienia temperatury kabla. Rezystancja miedzi rośnie o 0,4% na każdy stopień powyżej 20°C. Kabel leżący na dachu w pełnym słońcu potrafi osiągnąć 70°C, a wtedy jego rezystancja jest o 20% wyższa niż w katalogu. Dlatego wyliczenie przy 20°C z marginesem bezpieczeństwa 1,3-1,5× chroni Cię przed przekroczeniem normy w upalne lipcowe popołudnie.

Checklista przed montażem

• Zmierz dokładną trasę panel → inwerter → rozdzielnia, dodając 10% zapasu na zgięcia i łuki.
• Oblicz prąd stringu na podstawie mocy paneli i napięcia roboczego MPPT (Impp × liczba gałęzi).
• Sprawdź dopuszczalny spadek napięcia: 2% dla DC, 1% dla AC.
• Dobierz przekrój kabla z marginesem temperaturowym 1,3-1,5×.
• Zaplanuj zabezpieczenia nadprądowe i przepięciowe na obu końcach trasy DC.
li>Porównaj koszt kabla miedzianego i aluminiowego, uwzględniając złączki bimetaliczne.
• Sprawdź warunki wentylacji i stopień ochrony IP docelowego miejsca montażu inwertera.

Wentylacja to osobny temat, bo inwerter oddaje od 1 do 3% mocy znamionowej w postaci ciepła. Model 10 kWp generuje około 100-300 W ciepła, które musi odprowadzić radiator na obudowie. Montaż w zamkniętej szafce bez przepływu powietrza powoduje przegrzewanie i obniżenie mocy wyjściowej. Najczęściej spotykane lokalizacje to garaż z wentylacją grawitacyjną, kotłownia z kratką nawiewną, elewacja z zadaszeniem lub wolnostojąca obudowa na fundamentacie.

Normy i regulacje, do których warto się odwołać

Projektując instalację, warto trzymać się wytycznych z karty katalogowej inwertera oraz normy PN-HD 60364-5-52, która definiuje dopuszczalne spadki napięcia w instalacjach elektrycznych niskiego napięcia. Dobór zabezpieczeń nadprądowych reguluje PN-EN 50539-11, a wymagania przeciwpożarowe oraz ochrony przed łukiem elektrycznym na złączach MC4 opisuje wytyczna VDE-AR-E 2100-712. Każdy producent kabli fotowoltaicznych publikuje karty techniczne z rezystancją w funkcji temperatury oraz dopuszczalnym promieniem gięcia, co eliminuje zgadywanie przy zakupie.

Źródła danych technicznych: karty katalogowe producentów kabli (Lapp, Helukabel, nkt), kalkulatory online doboru przekroju na stronie tych producentów, norma PN-HD 60364-5-52, wytyczna VDE-AR-E 2100-712, karty katalogowe inwerterów oraz dokumentacja techniczna modułów fotowoltaicznych.
