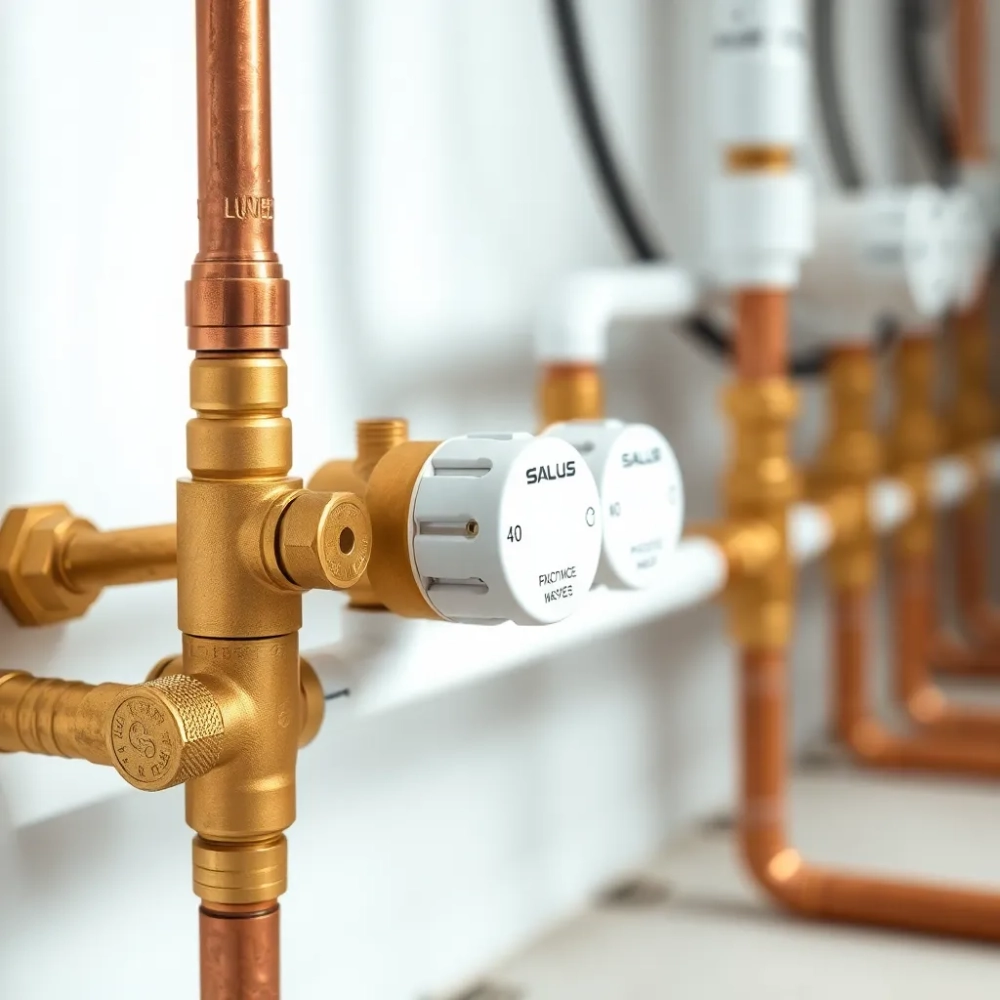

Elektrozawory do podłogówki Salus – jak dobrać i zamontować w 2026?

Szukanie konkretnego elektrozaworu do podłogówki Salus potrafi irytować, bo każdy model wygląda niemal identycznie, a różnice kryją się w gwincie, napięciu i czasie otwarcia. Tymczasem to właśnie te trzy parametry decydują, czy siłownik współpruje z Twoją listwą sterującą, termostatem i resztą instalacji, czy po sezonie grzewczym kończy się awarią i zalanym sufitem u sąsiada.

• Jak dobrać siłownik Salus do listwy sterującej podłogówką
• Elektrozawory Salus a termostat kompatybilność i sposób podłączenia
• Najczęstsze awarie elektrozaworów Salus w ogrzewaniu podłogowym

Jak dobrać siłownik Salus do listwy sterującej podłogówką

Listwa sterująca, nazywana też rozdzielaczem elektrycznym lub listwą zaciskową, pełni w układzie ogrzewania podłogowego rolę „dyrygenta”. Gdy termostat każdego obiegu wysyła sygnał, listwa zamyka obwód elektryczny i podaje napięcie 230 V na cewkę siłownika. Siłownik, będący w istocie małym elektrozaworem termicznym, otwiera lub zamyka przepływ czynnika grzewczego przez pętlę.

Kluczowy parametr przy doborze to napięcie zasilania, ponieważ 90% listew Salus pracuje przy 230 V AC, ale starsze serie oraz centrale bateryjne wymagają wersji 24 V. Pomylenie tych dwóch wartości kończy się przepaleniem cewki albo brakiem reakcji zaworu, co w obu przypadkach oznacza brak grzania w danej strefie.

Równie istotny jest gwint przyłączeniowy. Większość rozdzielaczy podłogowych na rynku europejskim stosuje nakrętkę M30 × 1,5, do której pasują standardowe siłowniki Salus. Część tańszych rozdzielaczy ma jednak gwint M28 lub własny system zatrzaskowy, wymagający dedykowanej głowicy. Warto przed zakupem odkręcić jeden ze starych siłowników i zmierzyć średnicę gwintu suwmiarką, zamiast zgadywać.

Czas otwarcia, czyli czas potrzebny na pełne przesunięcie trzpienia, waha się od 2 do 5 minut. Wersje szybkie (2-3 min) sprawdzają się w małych pętlach o krótkim czasie reakcji, natomiast warianty 4-5-minutowe lepiej współpracują z większymi obiegami, zapobiegając udarom ciśnienia i charakterystycznemu „stukaniu” w rurach podczas przejściowych zmian temperatury.

Parametry techniczne, które trzeba sprawdzić

Zwróć uwagę na pobór mocy przy większej liczbie obiegów. Typowa listwa 6-strefowa obsługuje sześć siłowników, a przy 10-strefowej sumaryczny prąd sięga 2-3 A. Zasilacz lub transformator musi mieć minimum 20% zapasu mocy, co opisuje norma PN-EN 61558-2-6 dotycząca bezpieczeństwa transformatorów izolacyjnych.

Elektrozawory Salus a termostat kompatybilność i sposób podłączenia

Termostat pokojowy współpracuje z elektrozaworem Salus pośrednio, przez listwę sterującą. W uproszczeniu: termostat mierzy temperaturę powietrza, porównuje ją z zadaną wartością i wysyła do listwy sygnał beznapięciowy (tzw. styk COM-NO). Listwa, otrzymawszy sygnał, podaje 230 V na konkretne wyjście, do którego podpięty jest siłownik danej strefy.

Dlatego tak ważna jest zgodność napięciowa wszystkich trzech elementów łańcucha. Termostat bezpotencjałowy (z suchym stykiem) współpracuje z listwą 230 V, z kolei termostat z wyjściem 24 V wymaga listwy 24 V oraz siłowników 24 V. Mieszanie napięć to klasyczny błąd instalatorów, objawiający się brakiem grzania mimo świecącej diody na termostacie.

Schemat podłączenia w wariancie 230 V wygląda następująco: zacisk L (faza) z listwy trafia na cewkę siłownika, zacisk N (neutralny) na drugą końcówkę cewki, a przewód ochronny PE podłączany jest do obudowy siłownika, jeśli jest metalowa. W listwach Salus z serii KL06 i KL10 wyjścia są numerowane i oznaczone kolorami, co eliminuje pomyłkę przy montażu.

W systemach 24 V zasilanie realizowane jest przez transformator o napięciu wtórnym 24 V AC, najczęściej wpinany bezpośrednio w listwę. Taki układ stosuje się tam, gdzie istnieje ryzyko kontaktu z wodą, na przykład w łazienkach z rozdzielaczem w pobliżu strefy mokrej. Napięcie 24 V jest bezpieczne nawet przy dotyku mokrymi rękami, co potwierdza norma PN-HD 60364-7-701 dotycząca instalacji w pomieszczeniach z wanną lub prysznicem.

Najczęstsze błędy przy podłączeniu

• Zamiana L i N na siłowniku, która nie uszkadza elementu, ale powoduje stale otwarte zawory i przegrzewanie podłogi.
• Brak mostka PE w instalacji z siłownikami metalowymi, skutkujący brakiem ochrony przeciwporażeniowej.
• Podpięcie termostatu zasilanego bateryjnie do listwy 24 V bez diody separującej, co przyspiesza rozładowanie baterii.
• Zastosowanie listwy 230 V z siłownikami 24 V, objawiające się cichym buczeniem i brakiem ruchu trzpienia.

Mechanizm działania siłownika opiera się na zjawisku rozszerzalności cieplnej wosku syntetycznego lub wody destylowanej zamkniętej w komorze grzewczej. Gdy cewka elektryczna podgrzewa tę komorę, ciśnienie wewnętrzne rośnie i przesuwa trzpień, zamykając lub otwierając zawór. Dlatego czas reakcji zależy od mocy grzewczej cewki i masy wypełniacza, a nie od samego napięcia zasilania.

Najczęstsze awarie elektrozaworów Salus w ogrzewaniu podłogowym

Siłowniki Salus należą do trwałych elementów instalacji, lecz ich żywotność rzadko przekracza 8-10 sezonów grzewczych przy intensywnej eksploatacji. Pierwszą oznaką zbliżającej się awarii jest wolniejsze otwieranie zaworu, szczególnie słyszalne jako opóźnienie w reakcji pętli na sygnał z termostatu. Dzieje się tak, ponieważ uszczelki wewnętrzne twardnieją, a wosk traci część swojej rozszerzalności.

Drugą typową usterką jest całkowity brak reakcji cewki. Po podaniu napięcia 230 V słychać jedynie ciche cyknięcie, ale trzpień pozostaje nieruchomy. W 70% przypadków winowajcą jest przepalony drut oporowy cewki, który po 8-10 tysiącach cykli pracy trwale traci rezystancję. W pozostałych 30% problem leży w korozji styków na listwie, łatwej do usunięcia sprayem kontaktowym.

Trzecim symptomem jest ciągłe otwarcie zaworu niezależnie od sygnału termostatu. Najczęściej oznacza to mechaniczne zakleszczenie trzpienia w pozycji otwartej, spowodowane osadami kamienia z wody instalacyjnej. W takim wypadku siłownik należy wymienić, a w instalacji zamontować filtr siatkowy o dokładności 300 μm na zasilaniu rozdzielacza, zgodnie z wytycznymi producentów rur PE-Xc.

Diagnostyka krok po kroku

Pierwszym testem jest pomiar napięcia na wyjściu listwy miernikiem cyfrowym. Brak napięcia przy zamkniętym styku termostatu wskazuje na usterkę listwy lub termostatu. Napięcie 230 V obecne, ale siłownik nie reaguje, oznacza uszkodzenie samego siłownika. Pomiar rezystancji cewki powinien dawać wynik 3,5-4,5 kΩ dla wersji 230 V; wartość poniżej 1 kΩ lub powyżej 10 kΩ oznacza cewkę do wymiany.

Drugim krokiem jest sprawdzenie temperatury obudowy siłownika po 5 minutach pracy. Ciepła obudowa świadczy o poprawnym działaniu cewki, zimna przy sygnale z termostatu sugeruje przerwę w obwodzie. Pamiętaj, że obudowy plastikowe nagrzewają się wolniej niż metalowe, co wynika z różnicy przewodności cieplnej tworzywa i stali, a nie z awarii.

Kiedy wymienić, a kiedy naprawiać

Siłownik z wymienną cewką (wersje serwisowe) opłaca się reperować do końca okresu gwarancyjnego. Wersje jednorazowe, taniej o 20-30%, lepiej wymienić w całości, ponieważ koszt samej cewki z robocizną przekracza cenę nowego egzemplarza. Przy wymianie całego zestawu w 8-strefowej instalacji warto od razu wymienić wszystkie siłowniki, ponieważ mają podobny wiek eksploatacji.

Profilaktyka przedsezonowa

Raz w roku, najlepiej w październiku, przed pierwszym uruchomieniem, warto uruchomić każdy siłownik ręcznie w trybie serwisowym listwy (jeśli listwa to umożliwia). Cykl otwarcia i zamknięcia trwający 3-5 minut rozruszuje mechanizm i pozwala wcześnie wykryć zawory z trudnym ruchem. Taki zabieg wydłuża żywotność o 30-40% według obserwacji serwisów instalacyjnych.

Źródła: PN-EN 61558-2-6 (transformatory izolacyjne), PN-HD 60364-7-701 (instalacje w pomieszczeniach mokrych), katalogi techniczne Salus Controls (saluscontrols.pl), dokumentacja listew sterujących serii KL06/KL10, norma EN 215 dotycząca siłowników grzejnikowych i podłogowych.
