Szafka do podłogówki 12 sekcji – jak dobrać idealny model?

Dwanaście pętli ogrzewania podłogowego wymaga rozdzielacza, który pomieści dwanaście wkładów termostatycznych, dwanaście przepływomierzy i całą aparaturę sterującą, a wszystko to musi gdzieś bezpiecznie i estetycznie zamieszkać w ścianie. Szafka do podłogówki 12 sekcji to nie kwestia widzimisię architekta wnętrz, lecz konkretna konieczność techniczna, której zlekceważenie kończy się ciasnym węzłem, brakiem dostępu do zaworów i utrudnionym serwisem na lata. Źle dobrana obudowa potrafi też zablokować cyrkulację powietrza wokół rozdzielacza, co w skrajnych przypadkach skraca żywotność uszczelek EPDM. Poniżej rozkładamy temat od strony inżyniera, który widział już kilkaset takich instalacji i wie, gdzie popełnia się błędy, których nie da się potem łatwo naprawić.

• Szafka podtynkowa do rozdzielacza 12 obwodów i jej wymiary
• Szafka natynkowa 12-sekcyjna do ogrzewania podłogowego
• Najczęstsze błędy przy doborze szafki do 12-obwodowej podłogówki
• Kompletny zestaw ogrzewania podłogowego 12 obwodów ze szafką
• Dobór osprzętu sterującego do zestawu 12-obwodowego
• Etapy montażu szafki i uruchomienia instalacji
• Ile pętli ogrzewania podłogowego na metraż domu
• Normy i przepisy dotyczące montażu
• Kiedy warto skonsultować dobór z ekspertem

Szafka podtynkowa do rozdzielacza 12 obwodów i jej wymiary

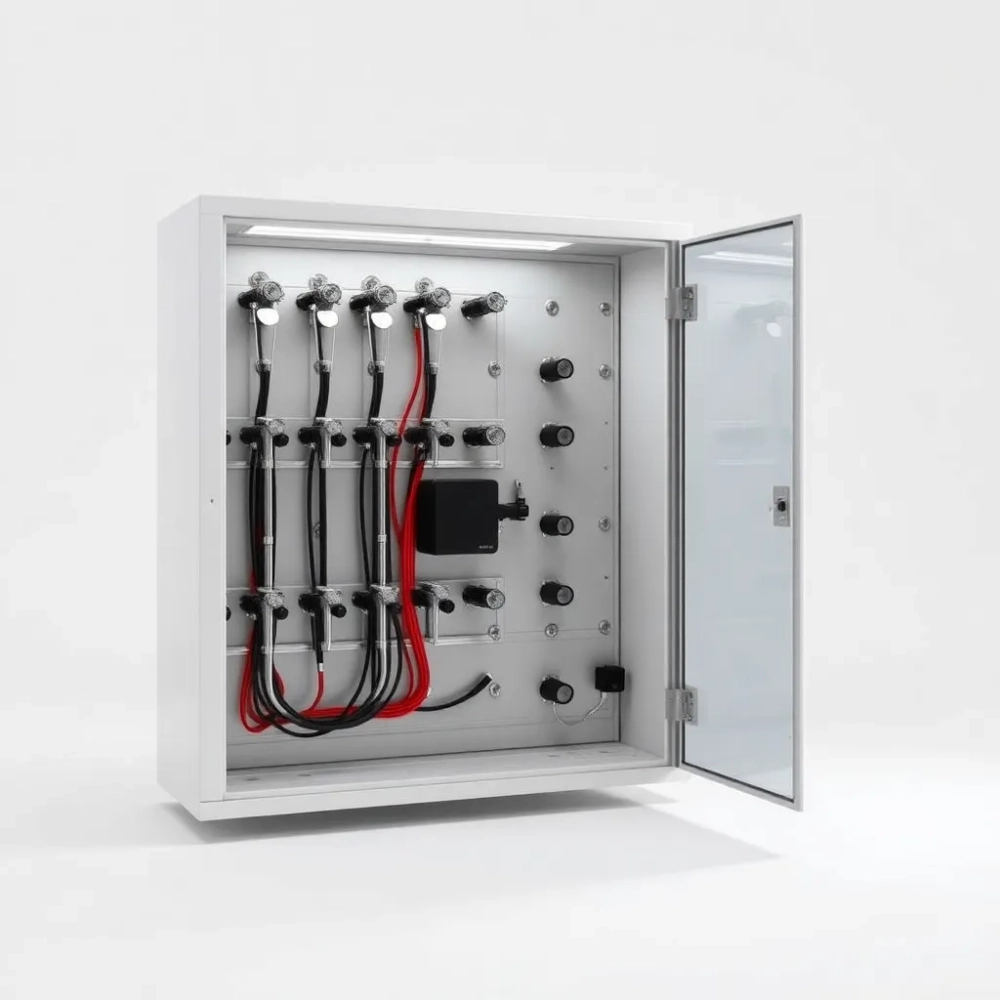

Podtynkowa szafka do rozdzielacza ogrzewania podłogowego 12 obwodów pełni jednocześnie trzy funkcje: chroni mechanikę przed uszkodzeniami mechanicznymi, maskuje nieestetyczny węzeł hydrauliczny i zapewnia dostęp serwisowy bez kucia ściany. Jej wymiary nie są przypadkowe. Szerokość wewnętrzna w przedziale 795-840 mm wynika z sumarycznej długości belki górnej i dolnej rozdzielacza KF UGP 012 H-210, do której dochodzi jeszcze zapas po obu stronach na podłączenie rur zasilających.

Wysokość obudowy, mierzona w świetle, oscyluje między 575 a 665 mm. Ten rozstrzał pozwala na regulację w trakcie montażu, ponieważ rzeczywiste wymiary wnęki w ścianie murowanej rzadko pokrywają się z projektem co do centymetra. Głębokość, najważniejsza przy ścianach kartonowo-gipsowych, mieści się w przedziale 110-175 mm. Wartość ta musi uwzględniać nie tylko sam rozdzielacz, ale też łuki rur AluPEX 16 wchodzące do szafki od dołu.

Materiał wykonania to blacha stalowa ocynkowana ogniowo, pokrywana następnie proszkowo. Cynk ogniowy daje warstwę ochronną 60-80 µm, która w środowisku wilgotnym (a takie panuje w podłodze przy rozgrzanym czynniku) chroni przed korozją nawet przez 25 lat. Powłoka proszkowa to dodatkowa bariera i warstwa estetyczna w kolorze białym RAL 9003.

Regulacja wysokości i głębokości odbywa się przez przesuwne nóżki i śrubunki montażowe, a zdejmowane drzwi z zamkiem na monetę pozwalają na szybki demontaż bez narzędzi. Zamek monetą, nie kluczykiem, to celowy wybór: inwestor musi móc sam odciąć dopływ w razie wycieku, bez szukania kluczyka, który zawsze gdzieś zginął.

Szafka podtynkowa sprawdza się wszędzie tam, gdzie ściana ma wystarczającą głębokość, by pomieścić wnękę, a inwestor oczekuje estetyki „niewidocznego węzła". W ścianach działowych z karton-gipsu stosuje się ją z powodzeniem, pod warunkiem wzmocnienia profili w miejscu montażu, bo rozdzielacz z wodą waży swoje.

Szafka natynkowa 12-sekcyjna do ogrzewania podłogowego

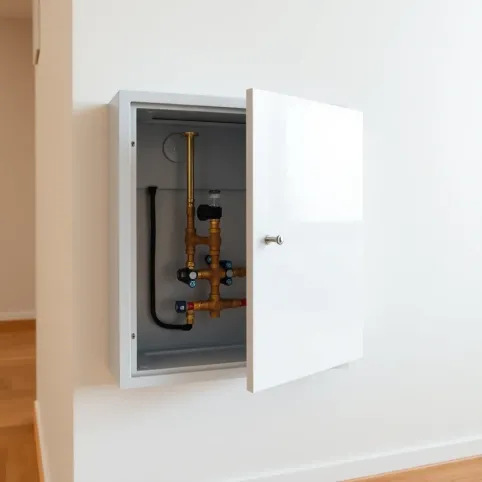

Natynkowa szafka do rozdzielacza 12 obwodów różni się od podtynkowej przede wszystkim tym, że nie wymaga wnęki w ścianie. Montaż odbywa się bezpośrednio na powierzchni muru, co skraca czas instalacji i eliminuje ryzyko naruszenia izolacji termicznej budynku. Głębokość takiej obudowy zaczyna się od 130 mm, ale w praktyce oscyluje wokół 160-200 mm, ponieważ trzeba zostawić miejsce na łuki rur wychodzących od dołu.

Natynkowe obudowy stosuje się tam, gdzie nie da się kuć: w gotowych domach z ociepleniem z wełny mineralnej, w kotłowniach na gotowo wykończonych, w piwnicach i garażach. Świetnie sprawdzają się też w remontach kamienic, gdzie każde kucie zabija historyczny tynk. W takich lokalizacjach szafka natynkowa 12-sekcyjna staje się jedyną rozsądną opcją.

Wentylacja wewnętrzna jest tu ważniejsza niż w wersji podtynkowej. Ciepło od rur unosi się, a w zamkniętej metalowej skrzynce potrafi osiągnąć 45-50°C przy zasilaniu 50°C. Dlatego producenci wycinają w drzwiach otwory wentylacyjne lub montują kratki w bocznych ściankach. Cyrkulacja powietrza obniża temperaturę wewnątrz o 8-12°C, co bezpośrednio przekłada się na żywotność uszczelek.

Regulowane nóżki montażowe pozwalają wypoziomować szafkę na nierównym murze, a wsporniki dystansowe kompensują krzywizny ściany do 15 mm. Drzwi zamykane na klucz patentowy, nie na monetę, bo natynkowa obudowa jest bardziej eksponowana i łatwiej ją przypadkowo otworzyć, na przykład podczas przesuwania mebli.

Najczęstsze błędy przy doborze szafki do 12-obwodowej podłogówki

Pierwszy i najczęstszy błąd to wybór szafki „na oko", bez przeliczenia sumarycznej długości rozdzielacza z pełnym osprzętem. Belka z dwunastoma przepływomierzami i dwunastoma wkładkami termostatycznymi ma około 800 mm długości, a po dodaniu nypli i złączek PEX wartość ta rośnie. Szafka o wewnętrznej szerokości 650 mm, która wygląda „podobnie" w katalogu, w praktyce nie pomieści kompletnego węzła i montażysta kończy z rurami wygiętymi pod nienaturalnym kątem.

Drugi błąd to pominięcie złączek PEX przy zakupie. Rozdzielacz KF UGP 012 H-210 wymaga 24 sztuk złączek 3/4" × 16 mm, po dwie na każdy obwód. Kupujący czasem bierze sam rozdzielacz i szafkę, a potem okazuje się, że złączki trzeba szukać osobno w innym sklepie, co opóźnia uruchomienie instalacji o tydzień.

Trzeci błąd to brak odpowietrznika w zestawie. AFRISO produkuje odpowietrzniki automatyczne montowane na końcówkach belki górnej, które usuwają mikropęcherzyki powietrza. Bez nich układ wypełnia się powietrzem przy pierwszym napełnianiu, a potem szuka ujścia w najmniej spodziewanym miejscu. Objawem jest szum w rurach i nierównomierne grzanie poszczególnych pętli.

Czwarty błąd to zła głębokość szafki w ścianie karton-gips. Profile CW mają standardowo 75 lub 100 mm, a szafka potrzebuje minimum 110 mm głębokości. Montaż w profilu 75 mm wymaga wycięcia płyty i zamontowania dodatkowej ramy wzmacniającej, co większość wykonawców pomija. Skutkuje to pęknięciem płyty g-k w ciągu kilku miesięcy od uruchomienia ogrzewania.

Piąty błąd to niedopasowanie do typu rury. Złączki PEX 16 pasują do rur AluPEX 16 i PE-Xc 16, ale nie do rur wielowarstwowych innych producentów o identycznej średnicy nominalnej, ale innej tolerancji wymiarowej. Przed zakupem warto zmierzyć średnicę zewnętrzną rury suwmiarką: dopuszczalny rozrzut to ±0,1 mm. Większa odchyłka oznacza albo wyciek, albo niemożność wsunięcia złączki.

Kompletny zestaw ogrzewania podłogowego 12 obwodów ze szafką

Gotowy zestaw rozwiązuje wszystkie wymienione problemy jednym ruchem. W jego skład wchodzi rozdzielacz KF UGP 012 H-210 z belką górną wyposażoną w przepływomierze i odpowietrzniki AFRISO oraz belką dolną z wkładkami termostatycznymi M30x1,5 i nyplami. Do tego dochodzi 24 złączki PEX 3/4" × 16 mm, uchwyty montażowe z gumkami antywibracyjnymi, komplet śrub i kołków oraz szafka podtynkowa lub natynkowa 11-12 obwodowa.

Komplet taki kosztuje orientacyjnie 2 800-3 600 zł w zależności od typu szafki i producenta osprzętu. W przeliczeniu na metraż ogrzewanej powierzchni 120-180 m² daje to 16-30 zł/m², co stanowi ułamek całkowitego kosztu instalacji (zwykle 180-260 zł/m² z rurami, izolacją i wylewką).

Dobór osprzętu sterującego do zestawu 12-obwodowego

Sam rozdzielacz nie grzeje, a jedynie rozdziela wodę. Sterowanie temperaturą w poszczególnych pomieszczeniach wymaga siłowników termoelektrycznych montowanych na wkładkach M30x1,5. Siłownik 230 V otwiera zawór, gdy temperatura w pokoju spada poniżej zadanej, a zamyka po jej osiągnięciu. Czas otwarcia to 3-5 minut, zamknięcia 2-3 minuty, co w praktyce daje stabilną regulację bez skoków temperatury.

Do sterowania dwunastoma siłownikami potrzebna jest listwa sterująca o minimum 12 strefach. Listwa taka zasilana jest napięciem 230 V, a na wyjściu podaje napięcie 230 V do siłowników w trybie załącz/wyłącz. Bardziej zaawansowane modele oferują sterowanie PWM, które reguluje czas otwarcia zaworu proporcjonalnie do odchyłki temperatury. Takie sterowanie zmniejsza zużycie energii o 15-25% w porównaniu ze sterowaniem binarnym.

Sterownik pogodowy to element opcjonalny, ale w instalacjach powyżej 150 m² zwraca się w ciągu dwóch sezonów. Mierzy temperaturę zewnętrzną i obniża temperaturę zasilania, gdy na zewnątrz robi się cieplej. Efekt: mniejsze zużycie gazu lub prądu w pompie ciepła, stabilniejsza temperatura w domu, brak efektu „przegrzania" w słoneczne zimowe dni.

Etapy montażu szafki i uruchomienia instalacji

Montaż zaczyna się od wykucia wnęki w ścianie murowanej lub wycięcia otworu w płycie g-k. Wymiary wnęki muszą być o 20-30 mm większe od wymiarów zewnętrznych szafki, by można było ustawić ją w poziomie i pionie. W ścianie karton-gips wzmacnia się profile CW w miejscu montażu drewnianymi wkładkami lub profilem UA.

Po osadzeniu szafki na zaprawie montażowej lub kołkach rozporowych przychodzi czas na podłączenie rozdzielacza. Belki rozdzielacza mocuje się do uchwytów w szafce, a następnie łączy z rurami zasilającymi i powrotnymi przez nyple. Rury AluPEX 16 wchodzą do szafki od dołu przez przepusty gumowe zabezpieczające przed przetarciem.

Następnie ustawia się przepływy na przepływomierzach. Dla pętli o długości 80-100 m typowy przepływ to 1,5-2,5 l/min. Wartość tę odczytuje się na podziałce przepływomierza po uruchomieniu pompy. Każdy obwód dostaje indywidualne ustawienie, bo pętle mają różne długości i opory hydrauliczne.

Odpowietrzanie odbywa się przez odpowietrzniki AFRISO, które automatycznie wypuszczają powietrze w ciągu pierwszych godzin pracy. Po odpowietrzeniu sprawdza się ciśnienie w instalacji, które powinno wynosić 1,5-2,0 bar w instalacji zamkniętej. Wyciek przy tym ciśnieniu pojawia się w ciągu pierwszych 30 minut, więc montażysta ma czas na reakcję, zanim zaleje parkiet.

• Wykucie wnęki z zapasem 20-30 mm na regulację
• Montaż szafki w poziomie i pionie, mocowanie kołkami
• Zamocowanie rozdzielacza w uchwytach szafki
• Podłączenie rur zasilających i powrotnych
• Podłączenie rur AluPEX 16 przez złączki PEX
• Ustawienie przepływów na przepływomierzach
• Odpowietrzenie układu przez zawory AFRISO
• Próba ciśnieniowa 1,5-2,0 bar przez 30 minut
• Podłączenie siłowników termoelektrycznych
• Konfiguracja listwy sterującej i termostatów pokojowych

Ile pętli ogrzewania podłogowego na metraż domu

Przy standardowej długości pętli 80-120 m jeden obwód ogrzewa orientacyjnie 12-18 m² powierzchni użytkowej. Różnica wynika z kroku montażu rur: krok 15 cm daje 10-14 m² na obwód, krok 20 cm 14-18 m², krok 25 cm 18-22 m². Im gęstszy krok, tym równomierniejszy rozkład temperatury, ale też wyższy koszt rury.

Dla domu 120 m² potrzeba zwykle 8-10 obwodów. Dla 150 m² 10-12 obwodów, dla 180 m² 12-14 obwodów. Dwanaście obwodów pokrywa typowy dom 140-180 m² z podziałem na strefy: salon, kuchnia, trzy sypialnie, dwie łazienki, przedpokój, gabinet, kotłownia.

Długość pojedynczej pętli nie powinna przekraczać 120 m przy rurze 16 mm. Przy dłuższych pętlach rośnie opór hydrauliczny, a pompa musi pracować na wyższych obrotach, co zwiększa zużycie prądu i hałas. Jeśli pokój wymaga więcej niż 120 m rury, lepiej podzielić go na dwa obwody po 60-80 m niż ciągnąć jedną pętlę 150 m.

Normy i przepisy dotyczące montażu

Montaż ogrzewania podłogowego w Polsce reguluje norma PN-EN 1264 „Water based surface embedded heating and cooling systems". Określa ona wymagania dla rur, izolacji, wylewek i parametrów pracy. Maksymalna temperatura powierzchni podłogi w pomieszczeniach mieszkalnych wynosi 29°C, a w łazienkach 33°C. Przekroczenie tych wartości skutkuje dyskomfortem i problemami zdrowotnymi.

Warstwa izolacji pod rurami powinna wynosić minimum 30 mm w strefie brzegowej i 50-80 mm w środku pomieszczenia, zgodnie z warunkami technicznymi WT 2021. Materiał izolacyjny musi mieć współczynnik lambda ≤ 0,035 W/(m·K). Styropian EPS 100 lub XPS sprawdza się tu lepiej niż wełna mineralna ze względu na odporność na wilgoć.

Ciśnienie próbne instalacji wynosi 6 bar przez 30 minut, zgodnie z normą PN-EN 1264-4. Po próbie ciśnienie obniża się do roboczego 1,5-2,0 bar. Każda instalacja musi być opomiarowana i odebrana przez osobę z uprawnieniami, a protokół odbioru dołączony do dokumentacji budynku.

Źródła danych i norm: PN-EN 1264 (norma europejska dotycząca ogrzewania podłogowego), karty techniczne producentów osprzętu, dokumentacja techniczno-ruchowa rozdzielaczy, warunki techniczne WT 2021 (rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie).

Kiedy warto skonsultować dobór z ekspertem

Jeśli dom ma powyżej 180 m², więcej niż jedno źródło ciepła (kocioł plus kominek z płaszczem wodnym) lub system mieszany (podłogówka plus grzejniki), dobór rozdzielacza i szafki warto skonsultować z projektantem instalacji sanitarnych. Konsultacja taka kosztuje orientacyjnie 300-600 zł, ale pozwala uniknąć błędów, których naprawa po wylaniu wylewki kosztuje dziesięciokrotnie więcej.
