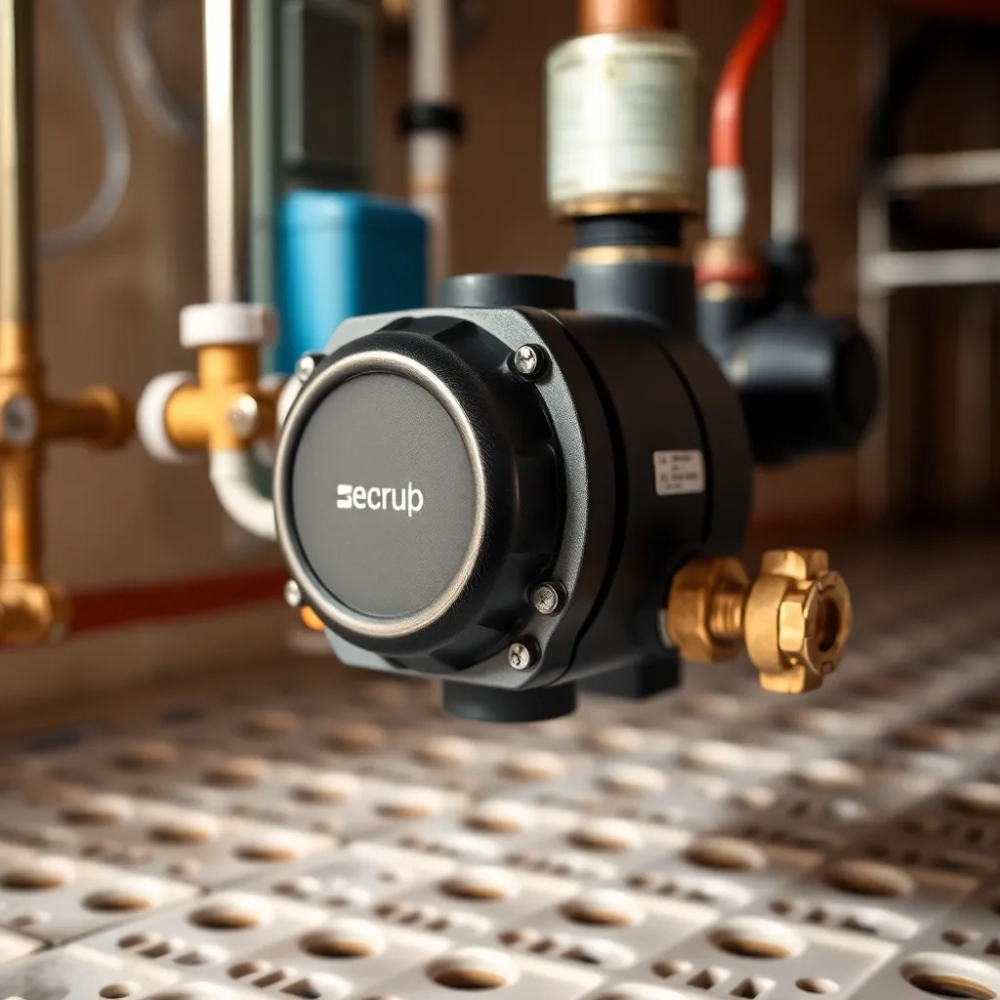

Grupa pompowa do rozdzielacza podłogówki

Stajesz przed wyborem grupy pompowej do rozdzielacza podłogówki i czujesz, że każda kolejna strona internetowa podaje te same ogólniki, zamiast powiedzieć wprost: jaki rozstaw, jaką pompę i dlaczego właśnie tak. Prawidłowo dobrany moduł mieszający potrafi obniżyć rachunek za ogrzewanie o 15-20% w skali roku, bo utrzymuje temperaturę zasilania dokładnie tam, gdzie krzywa grzewcza tego wymaga, a nie tam, gdzie kocioł ją ustawi „na oko". Poniżej znajdziesz konkretne kryteria doboru, porównanie czterech najczęściej montowanych pomp obiegowych oraz listę błędów, które kosztują inwestorów tysiące złotych w poprawkach.

• Rozstaw 210 czy 235 mm jak dobrać moduł mieszający?
• Grundfos, Wilo, WITA czy AFRISO porównanie pomp obiegowych
• Montaż grupy pompowej krok po kroku bez błędów
• Najczęstsze błędy przy wyborze i montażu
• Kiedy grupa pompowa nie wystarczy?
• Normy i przepisy
• Krótkie FAQ
• Co dalej?

Rozstaw 210 czy 235 mm jak dobrać moduł mieszający?

Rozstaw belek rozdzielacza to pierwsza rzecz, jaką mierzysz, zanim w ogóle zajrzysz w katalog producenta. Większość belek mosiężnych lub stalowych produkowanych w Europie Środkowej rozjeżdża się właśnie w tych dwóch standardach: 210 mm i 235 mm, a różnica 25 milimetrów wynika z grubości odlewów i wewnętrznego kanału przepływowego.

Jeśli kupisz grupę o rozstawie 210 mm do belek 235 mm, nie dokręcisz śrubunków i będziesz szukać adapterów, które potrafią kosztować drugie tyle co cały moduł. Zanim więc wyciągniesz kartę, zmierz odległość między osiami powrotu i zasilania na już zamontowanym rozdzielaczu.

Drugim filtrem jest moc pompy obiegowej. Dla pętli podłogówki do 80 m² wystarczy urządzenie o wysokości podnoszenia 4 m słupa wody, natomiast przy 150-200 m² potrzebujesz 6 m, a powyżej 200 m² lepiej rozważyć dwa obiegi zamiast jednego przewymiarowanego.

Kiedy rozstaw nie pasuje do żadnego z dwóch standardów, sprawdź modele z uniwersalnymi śrubunkami regulują się w zakresie około 200-250 mm i tolerują drobne odchyłki montażowe. To bezpieczna opcja przy remontach, gdzie rozdzielacz został już zabudowany i nie ma fizycznej możliwości jego przesunięcia.

Kiedy 210 mm, a kiedy 235 mm?

Standard 210 mm obowiązuje w rozdzielaczach o 2-12 obwodach z wąskim profilem belek, często spotykanych w nowych mieszkaniach deweloperskich. Standard 235 mm zarezerwowano dla belek masywniejszych, przystosowanych do większych przepływów w instalacjach powyżej 12 obwodów oraz w systemach ze stali nierdzewnej.

Gdy rozdzielacz ma fabryczny rozstaw 210 mm, a Ty dobierasz grupę pompową 235 mm, między śrubunkami powstaje naprężenie, które po roku pracy kończy się mikroskopijnym wyciekiem na złączu. To klasyczny błąd wykonawców, którzy ufają wizualnie podobnym zdjęciom produktowym, zamiast zmierzyć oś do osi.

Pomiar rozstawu rób w stanie bezciśnieniowym, po odkręceniu zaślepek, linijką lub suwmiarką z dokładnością do milimetra. Nawet 3 mm różnicy potrafi wykluczyć całą rodzinę produktów i wymusić zamówienie śrubunków przejściowych z lewym gwintem, co na polskim rynku bywa problematyczne.

Grundfos, Wilo, WITA czy AFRISO porównanie pomp obiegowych

Każda z tych marek wstawia do grupy pompowej trochę inny silnik i inny algorytm sterowania, więc sama nazwa producenta niewiele mówi o osiągach. Liczy się wysokość podnoszenia, pobór mocy i to, czy pompa obsługuje sygnał PWM lub 0-10 V z automatyki pogodowej.

Grundfos UPM3 AUTO to najczęściej spotykany wybór w polskich realizacjach, ponieważ ma wbudowany tryb AUTOADAPT, który sam dobiera krzywą do oporów instalacji. Zużywa od 3 do 11 W w zależności od obciążenia, a jego nominalna wysokość podnoszenia 4 m pokrywa 90% domów jednorodzinnych.

Wilo Para 15/6 i Stratos PICO to alternatywy o zbliżonej wydajności, ale z bardziej rozbudowanym menu serwisowym. Jeśli automatyka Twojej kotłowni wymaga zewnętrznego sygnału sterującego, Wilo oferuje to natywnie, bez potrzeby dokupowania przekaźników.

WITA Go.Future 2 wyróżnia się cichszą pracą około 28 dB przy pełnym obciążeniu co ma znaczenie, gdy kotłownia sąsiaduje z sypialnią. Jej elektronika jest też prostsza, co przekłada się na niższą cenę samego modułu, ale wymaga precyzyjniejszego ustawienia krzywej ręcznie.

AFRISO w modelu BTU 501 AP integruje grupę pompową z odpowietrznikiem automatycznym i filtrem siatkowym w jednej bryle, co skraca czas montażu o kilkanaście minut i eliminuje ryzyko zapomnienia o filtrze jednym z najczęstszych powodów zatkania się wymiennika w pierwszym sezonie grzewczym.

Tabela porównawcza modułów mieszających

Kiedy wybrać Grundfos, a kiedy Wita? Grundfos wygrywa tam, gdzie potrzebujesz „ustaw i zapomnij", a krzywa grzewcza zmienia się dynamicznie wraz z temperaturą zewnętrzną. Wita lepiej sprawdzi się w instalacjach z buforem ciepła, gdzie pompa pracuje na stałych obrotach przez wiele godzin bez gwałtownych zmian oporu.

Montaż grupy pompowej krok po kroku bez błędów

Montaż zajmuje doświadczonemu instalatorowi od 40 minut do półtorej godziny, w zależności od tego, czy rozdzielacz jest już zabudowany, czy dopiero czeka na szafce. Kluczowe są trzy rzeczy: pionowe ustawienie modułu, odpowietrzenie przed pierwszym uruchomieniem i próba ciśnieniowa.

Zacznij od zamontowania śrubunków na belkach rozdzielacza. Użyj pasty teflonowej lub konopi z pastą uszczelniającą nie taśmy PTFE, która przy wysokich temperaturach potrafi się skurczyć i popuścić po kilku miesiącach. Dokręcenie kluczem nastawym na 25-30 Nm wystarczy, żeby złącze było szczelne i jednocześnie nie napręzione.

Następnie wkręć pompę obiegową w gniazdo modułu. Zwróć uwagę na strzałkę przepływu na korpusie pompy jeśli zamontujesz ją odwrotnie, pompa będzie pracować „pod prąd", podniesie pobór mocy i po miesiącu spali wirnik. To błąd kosztujący 300-500 zł z tytułu zakupu nowej pompy.

Zawór termostatyczny montuj z głowicą skierowaną do góry, tak by nie zbierał się w nim pęcherzyk powietrza. Głowica odczytuje temperaturę zasilania i proporcjonalnie domyka obieg, więc pionowa pozycja gwarantuje stabilność odczytu i szybszą reakcję na zmiany.

Checklist przed pierwszym uruchomieniem

• Odpowietrznik automatyczny zamontowany na najwyższym punkcie instalacji.
• Filtr siatkowy na powrocie, czyszczony po pierwszym sezonie.
• Ciśnienie w instalacji 1,5-2,0 bar przy zimnej wodzie.
• Zawory odcinające na zasilaniu i powrocie zamknięte przed napełnianiem.
• Test szczelności przez 30 minut bez spadku ciśnienia.

Po napełnieniu instalacji wodą otwórz zawory odcinające powoli, jedną ręką kontrolując odpowietrznik. Nagłe uderzenie ciśnienia potrafi wyrwać membranę w naczyniu wzbiorczym, a jego wymiana to kolejne kilkaset złotych.

Najczęstsze błędy przy wyborze i montażu

Pierwszy błąd to kupowanie grupy pompowej „na oko", bez sprawdzenia rozstawu belek. Drugi pomijanie zaworu mieszającego, bo kocioł ma wbudowaną regulację pogodową. Te dwa systemy nie wykluczają się, ale pełnią różne funkcje: automatyka kotła ustawia temperaturę zasilania, a zawór mieszający pilnuje, by do podłogówki trafiła woda o stałej, bezpiecznej temperaturze poniżej 55°C.

Trzeci błąd to brak filtra siatkowego. Bez niego drobiny kamienia i rdzy z instalacji osiadają na wirniku pompy i po dwóch sezonach pompa zaczyna hałasować. Czyszczenie filtra raz na rok to pięć minut pracy, a wydłuża żywotność pompy z pięciu do dziesięciu lat.

Czwarty błąd to montaż pompy bez odpowietrznika na najwyższym punkcie. Powietrze gromadzi się w górnej części korpusu pompy, tworzy poduszkę gazową i pompa traci wydajność, bo zamiast tłoczyć wodę, próbuje sprężać powietrze. Objawia się to charakterystycznym szumem bulgotania.

Piąty błąd to ustawianie pompy na maksymalne obroty „na zapas". Pompa z trybem AUTOADAPT sama dobiera krzywą, a ręczne ustawienie jej na III bieg to strata prądu rzędu 30-40 zł rocznie w typowym domu. Wyższe obroty przydają się tylko przy rozruchu instalacji i płukaniu pętli.

Kiedy grupa pompowa nie wystarczy?

W domach o powierzchni podłogówki powyżej 200 m² jeden moduł mieszający nie jest w stanie zapewnić równomiernego rozkładu temperatury w skrzydle północnym i południowym. Konieczne staje się wtedy wydzielenie dwóch obiegów grzewczych z osobnymi pompami i zaworami mieszającymi.

Gdy źródłem ciepła jest pompa ciepła, samo zasilanie wodą o 35-40°C znosi mieszacz, ale moduł musi mieć dodatkowy zawór trójdrogowy do podniesienia temperatury powrotu, inaczej sprężarka pompy ciepła traci wydajność. To rozwiązanie znacznie droższe, ale nieuniknione przy niskotemperaturowych źródłach.

Nie używaj grupy pompowej z zaworem termostatycznym o zakresie 20-45°C do instalacji grzejnikowej wymagającej zasilania powyżej 60°C. Zawór otworzy się do oporu i straci funkcję regulacyjną. Do wysokotemperaturowych obiegów stosuje się grupy bez mieszacza, jedynie z pompą i zaworami odcinającymi.

Normy i przepisy

Projektowanie instalacji ogrzewania podłogowego w Polsce opiera się na normie PN-EN 1264, która określa dopuszczalne temperatury powierzchni podłogi (maksymalnie 29°C w strefach stałego pobytu i 35°C przy ścianach zewnętrznych) oraz minimalne odstępy między rurami. Dobór pompy obiegowej musi spełniać wymagania PN-EN 16297 dotyczące efektywności energetycznej, ze wskaźnikiem EEI poniżej 0,23 dla pomp nowej generacji.

Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z 2002 r. z późniejszymi zmianami), wymagają indywidualnego rozliczania kosztów ogrzewania, co pośrednio wymusza montaż zaworów regulacyjnych na każdym obwodzie rozdzielacza. Grupa pompowa, choć tego nie reguluje wprost, jest elementem umożliwiającym spełnienie tego wymogu w praktyce.

Krótkie FAQ

Czy grupa pompowa pasuje do każdego rozdzielacza?
Nie. Pasuje do rozdzielaczy o zgodnym rozstawie belek 210 lub 235 mm, ewentualnie do modeli z uniwersalnymi śrubunkami. Przed zakupem zmierz odległość między osiami zasilania i powrotu.

Jaka jest realna oszczędność po zamontowaniu modułu?
W dobrze wyregulowanej instalacji podłogowej z mieszaczem rachunek za gaz spada o 15-20%, a w przypadku pompy ciepła o 8-12%, bo sprężarka pracuje w stabilniejszym punkcie pracy.

Co zrobić, gdy pompa hałasuje po montażu?
Prawdopodobnie w instalacji zostało powietrze. Odpowietrznikiem ręcznym odkręć śrubę na najwyższym punkcie i trzymaj ją otwartą, aż wypłynie ciągły strumień wody bez pęcherzyków.

Czy mogę samodzielnie wymienić pompę w grupie?
Tak, jeśli masz doświadczenie z instalacjami wodnymi. Koniecznie zamknij zawory odcinające, spuść ciśnienie i zapamiętaj pozycję śrubunków, by nie pomylić kierunku przepływu nowej pompy.

Co dalej?

Skoro znasz już rozstaw swojego rozdzielacza, moc pompy i ograniczenia swojego źródła ciepła, pora dobrać konkretny moduł i sprawdzić dostępność poszczególnych modeli. Skonsultuj projekt z instalatorem, który zmierzy rzeczywisty opór hydrauliczny pętli i dobierze pompę o właściwej wysokości podnoszenia, a nie „na oko" z katalogu. Przy wycenie poproś o rozpisaną kalkulację: moduł, śrubunki, filtr, odpowietrznik i robociznę osobno, bo tylko wtedy porównasz oferty uczciwie, bez ukrytych dopłat za „komplet" bez konkretnej specyfikacji.

Źródła danych: PN-EN 1264 (norma ogrzewania podłogowego), PN-EN 16297 (efektywność pomp obiegowych), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (isap.sejm.gov.pl), katalogi techniczne producentów pomp oraz dane z realizacji instalacji grzewczych z lat 2018-2024.
