Siłownik termoelektryczny do podłogówki – jaki wybrać i jak podłączyć

Szósta rano, łazienka, bosą stopą dotykasz płytki i czujesz to natychmiast: podłoga jest lodowata, choć termostat pokazuje dwadzieścia trzy stopnie. System chwilę pracuje, minuty mijają, a komfort i tak pozostaje iluzoryczny, bo strefa łazienkowa dostaje ciepło z opóźnieniem albo wcale. Tak właśnie objawia się brak precyzyjnego sterowania przepływem w pętlach ogrzewania podłogowego, a jego cichym bohaterem jest tech siłownik do podłogówki niewielkie urządzenie termoelektryczne, które decyduje o tym, czy dany obieg w danej sekundzie otrzyma czynnik grzewczy, czy pozostanie zamknięty. Dobrze dobrany i prawidłowo osadzony siłownik potrafi obniżyć rachunki za ogrzewanie nawet o 15-20%, co potwierdzają dane zbierane w ramach programów efektywności energetycznej budynków jednorodzinnych prowadzonych przez Narodową Agencję Poszanowania Energii.

• Siłownik termoelektryczny definicja w pigułce
• Rodzaje siłowników do ogrzewania podłogowego
• Parametry techniczne, które naprawdę mają znaczenie
• Jak dobrać siłownik do zaworu i sterownika
• Montaż siłownika termoelektrycznego krok po kroku
• Najczęstsze błędy przy wyborze i montażu
• Jak oszczędzać na ogrzewaniu dzięki precyzyjnemu sterowaniu
• Integracja z systemem smart home
• Konserwacja i wymiana siłownika
• Najważniejsze zasady doboru w pigułce

Siłownik termoelektryczny definicja w pigułce

Siłownik termoelektryczny to miniaturowy element wykonawczy montowany na zaworze rozdzielacza ogrzewania podłogowego. Po otrzymaniu napięcia sterującego rozgrzewa wewnętrzny wkład, wydłuża trzpień i mechanicznie otwiera przepływ wody w danej pętli. Gdy napięcie znika, sprężyna powrotna zamyka zawór w ciągu dwóch do trzech minut.

W codziennej pracy instalatora najczęściej spotyka się trzy odmiany tego podzespołu. Pierwsza to typ NC (normalnie zamknięty) bez prądu zawór jest zamknięty, a otwiera się dopiero na sygnał z regulatora. Druga to NO (normalnie otwarty), stosowany tam, gdzie domyślnie obieg ma być otwarty, na przykład w instalacjach chłodzenia sufitowego. Trzecia to wersje z komunikacją PWM, pozwalające na proporcjonalne sterowanie przepływem, a nie tylko zero-jedynkowe.

Napięcie zasilania wynika z projektu szafki sterującej: 230 V AC w klasycznych instalacjach lub 24 V AC/DC tam, gdzie wymagają tego przepisy bezpieczeństwa albo centrale niskonapięciowe. Czas pełnego otwarcia waha się od 120 do 180 sekund, a pobór mocy nie przekracza zwykle 2-3 W na pojedynczy siłownik.

Rodzaje siłowników do ogrzewania podłogowego

Klasyfikacja siłowników opiera się na trzech kryteriach, które warto znać przed pierwszym zakupem. Stan beznapięciowy determinuje logikę bezpieczeństwa, napięcie musi zgadzać się ze sterownikiem, a charakter sygnału sterującego wpływa na precyzję regulacji.

Stan beznapięciowy: NC czy NO

Typ NC pozostaje zamknięty po zaniku zasilania, co jest pożądane w ogrzewaniu podłogowym awaryjne wyłączenie prądu nie powoduje wychłodzenia budynku przez niekontrolowany przepływ. Typ NO sprawdza się w obiegach, które domyślnie mają pozostawać otwarte, na przykład w instalacjach przeciwoblodzeniowych podjazdów albo w pętlach suszących ogród zimowy.

Napięcie zasilania

Wersje 230 V instaluje się szybciej, bo można je podłączyć bezpośrednio do standardowego przekaźnika w regulatorze. Modele 24 V wymagają dodatkowego transformatora, za to spełniają wymogi normy PN-EN 60335-1 dla pomieszczeń o podwyższonej wilgotności, takich jak łazienki i pralnie.

Sygnał sterujący

Sterowanie dwupunktowe (on/off) otwiera zawór całkowicie lub zamyka go całkowicie, co bywa wystarczające w prostych instalacjach. Sygnał PWM (modulacja szerokości impulsu) pozwala na proporcjonalne otwarcia częściowe, dzięki czemu temperatura podłogi nie oscyluje wokół zadanej wartości, lecz utrzymuje się stabilnie.

Wybór konkretnego modelu zaczyna się od zmierzenia gwintu na istniejącym rozdzielaczu. Wkręcenie siłownika z niewłaściwym skokiem gwintu uszkodzi uszczelkę i będzie skutkować kapilarnym wyciekiem wody w szafce, niewidocznym na pierwszy rzut oka.

Parametry techniczne, które naprawdę mają znaczenie

Karta katalogowa siłownika potrafi przytłoczyć ilością danych, ale w praktyce liczy się sześć wartości. To one decydują o tym, czy urządzenie współpracuje z resztą instalacji i czy posłuży bezawaryjnie przez dekadę.

Zwróć uwagę na klasę izolacji II, oznaczoną symbolem podwójnego kwadratu. Takie siłowniki nie wymagają przewodu ochronnego PE, więc ich montaż w pomieszczeniach bez instalacji uziemiającej (starsze budownictwo, altany, garaże) pozostaje bezpieczny. Stopień ochrony IP54 oznacza, że obudowa jest pyłoszczelna i odporna na bryzgi wody z dowolnego kierunku, co ma znaczenie przy szafkach podtynkowych, gdzie po remoncie potrafi pojawić się wilgoć resztkowa.

Siła nacisku trzpienia powyżej 80 N eliminuje ryzyko, że zawór pozostanie częściowo przymknięty z powodu osadów kamienia kotłowego. To jeden z powodów, dla których warto wymieniać siłownik przy okazji płukania instalacji, a nie pozostawiać stary egzemplarz z bieżącym rokiem produkcji.

Jak dobrać siłownik do zaworu i sterownika

Dobór siłownika wygląda na prosty zakup, lecz diabeł tkwi w szczegółach. Pomyłka na etapie kompletowania szafki oznacza przestój na budowie i konieczność zamawiania poprawnego modelu w trybie pilnym.

Sprawdź gwint na rozdzielaczu

Zdejmij starą głowicę ręcznie, bez użycia narzędzi. Zmierzy średnicę gniazda suwmiarką: M28x1.5 to standard producentów północnoeuropejskich, M30x1.5 dominuje w urządzeniach południowoeuropejskich i wielu polskich rozdzielaczach. Wkręcenie siłownika o niewłaściwym skoku nie będzie pasować mimo zbliżonej średnicy, ponieważ różni się wysokość stożka uszczelniającego.

Sprawdź napięcie wyjść sterownika

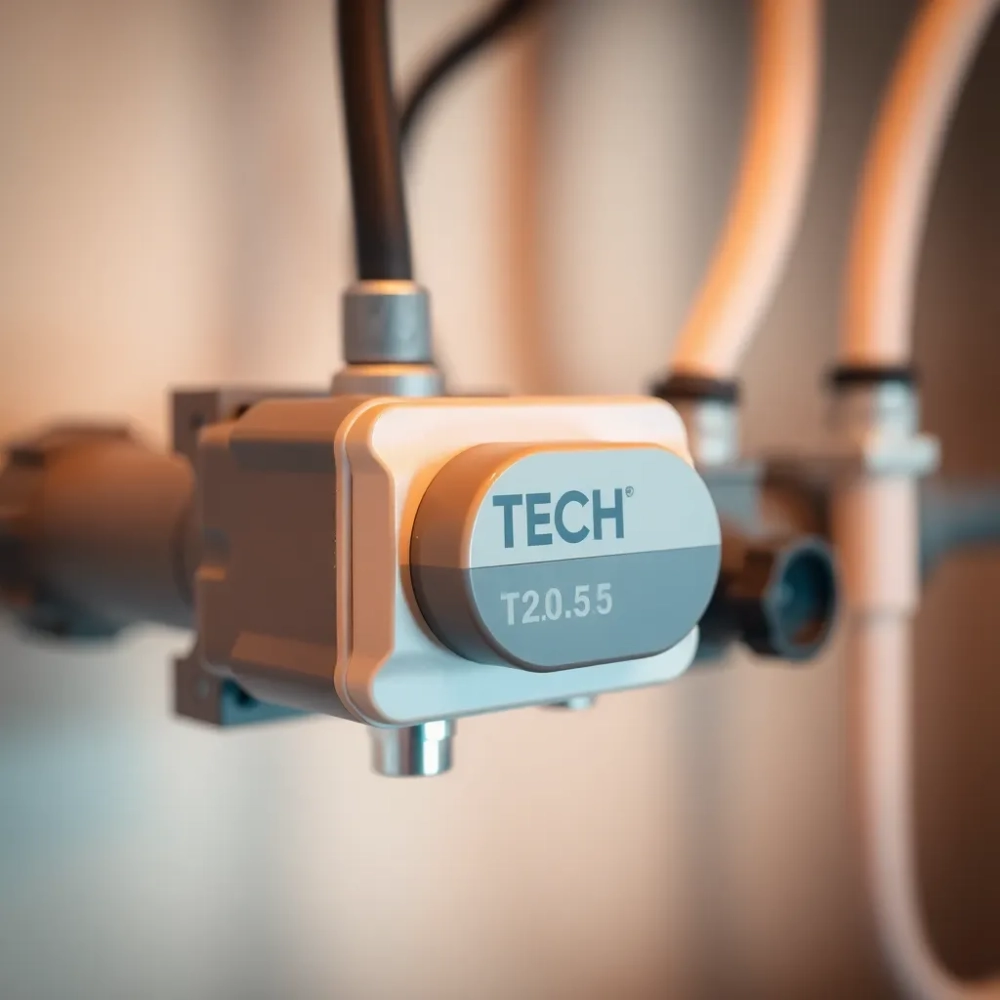

Regulatory TECH pracują zazwyczaj w standardzie 230 V, ale centrale Sinum oraz niektóre sterowniki niskonapięciowe wymagają wersji 24 V. Pomylenie napięcia skutkuje natychmiastowym przepaleniem cewki siłownika i brakiem reakcji zaworu.

Wybierz logikę NC lub NO

Dla ogrzewania podłogowego NC pozostaje wyborem domyślnym. Logika „bez prądu zamknięty" oznacza, że awaria sieci nie otworzy wszystkich pętli naraz, lecz zamknie je, chroniąc kocioł przed przeciążeniem i budynek przed przegrzaniem.

Zastanów się nad czasem otwarcia

Szybsze siłowniki (60-90 s) dają wyraźnie lepszą dynamikę regulacji w małych strefach, takich jak łazienka czy garderoba. Wersje wolniejsze (180 s) są tańsze i wystarczają w dużych strefach dziennych, gdzie bezwładność podłogi i tak niweluje różnicę.

Sprawdź wskaźnik położenia

Wskaźnik w formie kolorowego pierścienia na szczycie obudowy pozwala wzrokiem ocenić, czy zawór faktycznie się otworzył. Bez niego diagnozowanie usterek wymaga demontażu siłownika i ręcznego sprawdzania trzpienia.

Montaż siłownika termoelektrycznego krok po kroku

Montaż trwa od pięciu do dziesięciu minut na jeden obieg, o ile rozdzielacz został wcześniej odpowietrzony i przepłukany. Poniższa procedura obowiązuje dla większości modeli dostępnych na polskim rynku.

Krok 1. Wyłącz zasilanie szafki sterującej i odłącz napięcie od obwodu siłowników. Bezpieczeństwo przede wszystkim, bo dotykasz przewodów pod napięciem 230 V.

Krok 2. Zdejmij starą głowicę ręcznie. Jeśli siedzi zbyt ciasno, owiń ją ściereczką i delikatnie pokręć. Użycie szczypiec zniszczy plastik i uszczelkę.

Krok 3. Sprawdź kierunek przepływu na rozdzielaczu. Strzałka na korpusie zaworu wskazuje drogę wody; jeśli siłownik zostanie wkręcony odwrotnie, praca mechanizmu będzie prawidłowa, ale uszczelnienie trzpienia zużyje się szybciej.

Krok 4. Wkręć siłownik ręcznie do oporu, bez użycia klucza. Moment dokręcenia nie powinien przekraczać 5 Nm, bo wyższy rozszerzy mosiężne gniazdo i spowoduje nieszczelność. Pierścień wskaźnika powinien być widoczny od frontu szafki.

Krok 5. Podłącz przewody sterujące, zwracając uwagę na polaryzację w wersjach DC. W modelach 230 V podłączenie jest symetryczne, ale warto oznaczyć przewody taśmą samoprzylepną z numerem obiegu.

Uwaga: nie rozbieraj obudowy siłownika w celu regulacji. Wewnątrz znajduje się sprężyna, która po zwolnieniu potrafi wystrzelić z siłą kilkudziesięciu niutonów i zranić dłoń.

Porada: po zakończeniu montażu uruchom ręcznie cykl grzewczy w menu sterownika i obserwuj wskaźnik na każdym siłowniku. Kolor czerwony oznacza otwarcie, brak koloru lub biały oznacza zamknięcie. To najszybsza metoda weryfikacji poprawności podłączenia.

Najczęstsze błędy przy wyborze i montażu

Doświadczenie serwisu instalacyjnego podpowiada, że ponad połowa reklamacji na siłowniki wynika z pięciu powtarzalnych błędów. Warto poznać je zawczasu, bo kosztują czas i pieniądze.

Błąd 1 zły gwint. Wkręcenie siłownika M30 w gniazdo M28 wymusza siłę, która niszczy uszczelkę. Efekt pojawia się po kilku tygodniach w postaci mokrej plamy pod rozdzielaczem.

Błąd 2 użycie narzędzi zamiast ręki. Klucz płaski potrafi skręcić plastikową obudowę, a wtedy element grzewczy pęka przy pierwszym cyklu pracy.

Błąd 3 brak kompatybilności PWM. Siłownik on/off podłączony do wyjścia PWM regulatora będzie się otwierał i zamykał wielokrotnie w ciągu minuty, co skróci jego żywotność poniżej jednego sezonu grzewczego.

Błąd 4 montaż na zaworze bez filtra. Drobinki kamienia z instalacji osadzają się na trzpieniu i blokują ruch. Rozwiązaniem jest siłownik z filtrem siatkowym na wlocie lub płukanie rozdzielacza co dwa lata.

Błąd 5 ignorowanie momentu dokręcenia. Zbyt mocne dokręcenie deformuje gniazdo zaworu, zbyt luźne powoduje kapilarny wyciek. Moment 5 Nm to wartość wypróbowana w praktyce serwisowej, choć w kartach katalogowych rzadko się ją podaje.

Jak oszczędzać na ogrzewaniu dzięki precyzyjnemu sterowaniu

Sam siłownik nie oszczędza energii, lecz umożliwia oszczędność, bo dopiero precyzyjne sterowanie przepływem zamienia sygnał z termostatu na fizyczne działanie. W dobrze wyregulowanej instalacji różnica między temperaturą zadaną a rzeczywistą nie przekracza 0,5 °C, podczas gdy w układzie bez siłowników oscyluje wokół 2-3 °C.

Praktyka pokazuje, że podział domu na strefy z osobnym sterowaniem każdej pętli obniża zużycie gazu lub prądu na pompie ciepła o 15-20% rocznie, a w domach pasywnych nawet o 25%. Dane te pochodzą z audytów energetycznych realizowanych w ramach programu „Czyste Powietrze" oraz z obliczeń kominów energetycznych sporządzanych dla nowych budynków według normy PN-EN ISO 13790.

Osobna kwestia to komfort akustyczny. Pętla, w której siłownik cyklicznie otwiera i zamyka przepływ, potrafi generować słyszalne stukanie w rurach. Właściwy dobór czasu otwarcia eliminuje ten efekt, bo regulator otrzymuje proporcjonalną odpowiedź na bieżące zapotrzebowanie cieplne pomieszczenia.

Integracja z systemem smart home

Nowoczesne centrale, takie jak Sinum, pozwalają przypisać każdy siłownik do osobnej zmiennej w systemie i powiązać ją z czujnikiem temperatury, harmonogramem tygodniowym lub sceną domową. Wieczorna scena „sen" obniża temperaturę w sypialniach o 2 °C, jednocześnie podnosząc ją w łazience na czas porannej toalety.

Z perspektywy inwestora kluczowa okazuje się możliwość zdalnej diagnostyki. Aplikacja mobilna pokazuje, który siłownik został ostatnio otwarty i kiedy, więc awarię pojedynczego obiegu widać od razu, bez wzywania serwisu. Konserwacja zapobiegawcza zamiast naprawy awaryjnej obniża koszty eksploatacji budynku w cyklu wieloletnim.

Algorytm pogodowy zasługuje na osobne omówienie, bo wykorzystuje dane o temperaturze zewnętrznej do korekty temperatury zasilania. Kiedy za oknem minus piętnaście, regulator utrzymuje wyższą temperaturę czynnika w pętlach; gdy temperatura zewnętrzna wzrasta do plus pięciu, obniża ją. Siłownik w takim układzie reaguje proporcjonalnie, bo sygnał PWM moduluje jego otwarcie w sposób ciągły.

Dobór siłownika do smart home'a sprowadza się do trzech pytań. Czy centrala obsługuje sygnał PWM czy tylko on/off? Jakie napięcie wyjściowe oferuje listwa sterująca? Czy instalacja dopuszcza logikę NC, czy wymaga NO ze względu na specyfikę źródła ciepła? Odpowiedzi na nie zawężają listę modeli do kilku pozycji zamiast kilkudziesięciu.

Konserwacja i wymiana siłownika

Żywotność siłownika termoelektrycznego szacuje się na 100 000 cykli otwarcia i zamknięcia, co przy typowej pracy instalacji oznacza siedem do dziesięciu lat nieprzerwanej eksploatacji. Po tym czasie obserwuje się wydłużenie czasu otwarcia i niestabilność pozycji trzpienia.

Wymiana siłownika nie wymaga spuszczania wody z instalacji, bo zawór rozdzielacza zamyka się automatycznie po odkręceniu starego egzemplarza. Wystarczy wyłączyć zasilanie szafki, odkręcić uszkodzony siłownik ręcznie, oczyścić gwint z osadu i wkręcić nowy egzemplarz. Pięć minut pracy, jedno narzędzie dłonie.

Przy okazji wymiany warto sprawdzić stan filtra siatkowego na rozdzielaczu. Jeśli filtr jest zapchany, nowy siłownik szybko straci płynność ruchu i powtórzy scenariusz poprzednika. Płukanie instalacji co dwa lata, z użyciem roztworu kwasu cytrynowego lub preparatu dedykowanego, wydłuża żywotność wszystkich elementów wykonawczych.

Przed sezonem grzewczym warto wykonać próbę ręcznego otwarcia każdego siłownika przez menu serwisowe regulatora. Sygnał testowy trwa zwykle dwie minuty i pozwala wychwycić obieg, który nie reaguje, zanim pierwszy mróz zweryfikuje to boleśnie w środku nocy.

Najważniejsze zasady doboru w pigułce

• Gwint musi pasować do gniazda rozdzielacza zmierz średnicę przed zakupem.
• Napięcie 230 V lub 24 V dobierz do wyjść regulatora, nie odwrotnie.
• Logika NC pozostaje standardem ogrzewania podłogowego.
• Czas otwarcia 120-180 s wystarcza w większości stref mieszkalnych.
• Wskaźnik położenia skraca diagnostykę usterek.
• Stopień IP54 zabezpiecza elektronikę w szafce podtynkowej.
• Moment dokręcenia 5 Nm chroni gniazdo zaworu przed deformacją.

Prawidłowo dobrany i zamontowany siłownik termoelektryczny pracuje cicho, niezawodnie i bezobsługowo przez wiele sezonów, a różnica w rachunku za ogrzewanie pojawia się już w pierwszym roku eksploatacji. Konfigurator systemu ogrzewania podłogowego dostępny u dystrybutorów automatyki budynkowej pozwala zweryfikować kompatybilność posiadanego sterownika z konkretnym modelem siłownika w trzy minuty, co oszczędza czasu przy kompletowaniu szafki.

Źródła danych i norm: PN-EN 60529 (stopnie ochrony IP), PN-EN 60335-1 (bezpieczeństwo urządzeń domowych), PN-EN ISO 13790 (charakterystyka energetyczna budynków), materiały Narodowej Agencji Poszanowania Energii, dane z audytów programu „Czyste Powietrze" (czystepowietrze.gov.pl), dokumentacja techniczna regulatorów i siłowników publikowana przez producentów automatyki budynkowej.
