Ile miejsca potrzeba na panele fotowoltaiczne? Konkretne wyliczenia

Od czego zależy powierzchnia pod panele

Rozmiar modułu, jego moc oraz to, jak go ustawisz, razem decydują, ile metrów kwadratowych zajmie cała instalacja. Standardowy panel monokrystaliczny o mocy 400-450 Wp ma dziś wymiary około 1,72 m × 1,13 m, a jego sprawność oscyluje między 19 a 22%. Im wyższa sprawność, tym więcej energii z tego samego pola, więc wybór modułu premium może zmniejszyć zapotrzebowanie na teren nawet o kilkanaście procent.

• Od czego zależy powierzchnia pod panele
• Konstrukcja gruntowa i odstępy między rzędami
• Przygotowanie działki pod fotowoltaikę gruntową
• Instalacja na gruncie czy na dachu co zajmuje mniej miejsca
• FAQ najczęstsze pytania inwestorów

Kąt nachylenia wpływa nie tylko na uzysk, ale i na realną powierzchnię zabudowy. Nachylenie 30-35° przy montażu naziemnym wymusza większe odstępy między rzędami, bo cień rzucany przez jeden panel nie może zasłaniać kolejnego. W praktyce odstęp osiowy rośnie wraz z kątem, co oznacza, że instalacja „płaska" zajmie mniej terenu, ale wyprodukuje mniej energii w miesiącach zimowych.

Konfiguracja rzędów też ma znaczenie. Ustawienie paneli w orientacji wschód-zachód rozciąga instalację na dłuższą działkę, ale za to produkuje prąd wcześnie rano i późnym popołudniem. Południe z kolei minimalizuje powierzchnię przy danej mocy, bo rzędy można ustawić ciasno, a kąt nachylenia dopasować do szerokości geograficznej.

Sprawność inwertera i straty na okablowaniu potrafią zjeść kilka procent uzysku, ale nie zmieniają fizycznego rozmiaru paneli. Warto o nich pamiętać, bo przy obliczaniu, ile miejsca potrzeba na panele fotowoltaiczne, łatwo skupić się wyłącznie na modułach i zapomnieć, że inwerter, okablowanie i ewentualny magazyn energii też potrzebują miejsca, tyle że w pomieszczeniu technicznym, nie na działce.

Orientacyjna tabela poniżej pokazuje, jak przekłada się moc na pole montażowe dla typowej instalacji naziemnej z modułami 450 Wp i kątem 35°.

Wartość „pole modułów" to czysta powierzchnia zajmowana przez panele w rzucie z góry. Kolumna „odstępy i obsługa" obejmuje przejścia serwisowe, strefy między sekcjami i dojazd dla pojazdu obsługującego. Bez tych odstępów cień z jednego rzędu padłby na następny, a uzysk spadłby nawet o 30% w miesiącach zimowych, gdy słońce wisi nisko nad horyzontem.

Kształt działki potrafi zwiększyć realne zapotrzebowanie na teren o 10-20%. Kwadrat jest najbardziej ekonomiczny, podłużny prostokąt wymusza dłuższe okablowanie i więcej rzędów. Trójkąt lub klin generuje puste pola, których nie da się sensownie zabudować panelami, więc projektant musi je odjąć od użytecznej powierzchni.

Konstrukcja gruntowa i odstępy między rzędami

Konstrukcja gruntowa to nie tylko stelaż, na którym leżą panele. To system kotwienia, który przenosi obciążenia wiatrem i śniegiem na podłoże, jednocześnie nie blokując naturalnego odpływu wody. W polskich warunkach, gdzie strefa wiatrowa waha się od I do III wg PN-EN 1991-1-4, a obciążenie śniegiem od 0,7 do 2,4 kN/m², dobór fundamentu decyduje o trwałości całej instalacji na 25-30 lat.

Trzy główne typy montażu różnią się tym, jak przekazują siły na grunt i jakie wymagania stawiają działce. Konstrukcja wbijana w grunt (np. pale spiralne lub kształtowniki wciskane) sprawdza się na glebach nośnych i piaszczystych. Balastowa, oparta na bloczkach betonowych o masie 80-120 kg na każdy słupek, wymaga równego, stabilnego podłoża i nie nadaje się na tereny podmokłe. Fundament betonowy (stopy lub ławy) jest najtrwalszy, ale i najdroższy, więc stosuje się go przy dużych farmach lub na słabszych glebach.

Odstęp między rzędami paneli wynika z prostego rachunku geometrycznego. Przy kącie 35° i szerokości geograficznej 52°N cień pada na odległość około 1,5-2,0 raza wysokości panelu. W praktyce oznacza to minimalny odstęp osiowy rzędów ok. 1,8-2,2 m dla modułów 1,13 m szerokości. Zmniejszenie tego odstępu poniżej 1,5 m skutkuje zauważalnym spadkiem uzysku w okresie od listopada do lutego.

Dojazd serwisowy to kolejny parametr, o którym łatwo zapomnieć. Operator sieci dystrybucyjnej i straż pożarna mogą wymagać, by do każdej sekcji instalacji dało się dojechać pojazdem o masie do 3,5 tony. Realna szerokość drogi technologicznej to 3-3,5 m, a promień skrętu co najmniej 6 m. Bez tego przy większych instalacjach utrzymanie modułów staje się logistycznym koszmarem.

Przy planowaniu odstępów pamiętaj o jednym detalu: panele ustawione w rzędzie wschód-zachód mają mniejszy cień w południe, ale większy w godzinach porannych i popołudniowych. Dlatego w instalacjach o mocy powyżej 20 kW projektanci często łączą obie orientacje, by zminimalizować wzajemne zacienianie i rozłożyć produkcję w czasie.

Przygotowanie działki pod fotowoltaikę gruntową

Zanim pierwszy słupek trafi w ziemię, działka musi przejść szereg formalnych i technicznych sprawdzianów. Zaniechanie któregokolwiek z nich może skutkować odmową przyłączenia, a nawet koniecznością demontażu instalacji. W polskim systemie prawnym gruntowa instalacja powyżej 50 kW wymaga pozwolenia na budowę, poniżej tej mocy wystarczy zgłoszenie, o ile miejscowy plan zagospodarowania przestrzennego nie stanowi inaczej.

Nasłonecznienie to pierwszy filtr, który weryfikuje sens inwestycji. Nachylenie terenu powyżej 15° w kierunku północnym skutecznie obniża uzysk, a każde drzewo lub budynek rzucający cień w godzinach 9-15 może zjeść kilkanaście procent rocznej produkcji. Najprostsze narzędzie do wstępnej oceny to analiza zacienienia w aplikacji PVGIS lub dane z helioskopu lokalnego urzędu gminy.

Samodzielny montaż konstrukcji gruntowej bez projektu budowlanego i obliczeń statycznych to ryzyko utraty gwarancji na moduły i mikroinstalacji prosumenta. Ubezpieczyciel odmówi wypłaty odszkodowania, jeśli instalacja nie ma wpisu do rejestru lub nie spełnia wymogów normy PN-EN 62548.

Nośność gruntu wyznacza typ konstrukcji. Grunt klasy I-II (gliny, iły) wymaga fundamentów palowych lub stóp, bo płytkie kotwienie nie utrzyma parcia wiatru. Grunt klasy III-IV (piaski, żwiry) pozwala na pale spiralne lub nawet balast, co znacząco obniża koszt. Badanie geotechniczne kosztuje 1,5-3 tys. zł i trwa zwykle 7-10 dni, ale przy instalacjach powyżej 20 kW zwraca się wielokrotnie.

Dostęp do drogi publicznej i sieci energetycznej to kolejne kryterium. Operator sieci dystrybucyjnej (OSD) przyłączy instalację tylko wtedy, gdy warunki przyłączenia wydane na podstawie ustawy Prawo energetyczne (Dz.U. 1997 nr 54 poz. 348 z późn. zm.) pozwalają na przesył wyprodukowanej energii. W praktyce oznacza to konieczność trasy kablowej o długości nieprzekraczającej zwykle 250 m dla instalacji prosumenckich.

• Sprawdź MPZP pod kątem dopuszczalnej zabudowy gruntowej i wskaźnika powierzchni biologicznie czynnej
• Zweryfikuj klasyfikację gruntu i poziom wód gruntowych na mapie hydrogeologicznej PIG
• Oceń zacienienie w godzinach 9-15 w najkrótszym dniu roku (21 grudnia)
• Upewnij się, że dojazd techniczny ma min. 3 m szerokości i promień skrętu 6 m
• Sprawdź odległość do najbliższego słupa energetycznego lub GPZ
• Zweryfikuj, czy działka nie leży w strefie ochrony konserwatorskiej lub Natura 2000
• Wykonaj badanie geotechniczne przy instalacjach powyżej 20 kW
• Sprawdź historię zalewania terenu i poziom wód gruntowych w ostatnich 10 latach
• Oceń nośność gruntu w miejscach posadowienia stelaża
• Zaplanuj trasę kablową DC i AC z uwzględnieniem strat napięcia
• Sprawdź lokalne uwarunkowania dotyczące ogrodzenia terenu instalacji
• Skonsultuj z rzeczoznawcą ppoż. wymagania stref pożarowych przy mocy >40 kW

Nachylenie terenu wpływa nie tylko na uzysk, ale i na koszt montażu. Teren o spadku powyżej 5° wymaga tarasowania lub zastosowania konstrukcji o regulowanym kącie, co podnosi cenę instalacji o 10-15%. Spadek poniżej 2° jest optymalny, bo umożliwia naturalny odpływ wody i nie wymaga kosztownych prac ziemnych.

Instalacja na gruncie czy na dachu co zajmuje mniej miejsca

Pytanie „ile miejsca potrzeba na panele fotowoltaiczne" przybiera zupełnie inne znaczenie w zależności od tego, czy mówimy o dachu, czy o działce. Dach wykorzystuje istniejącą powierzchnię, więc nie „zajmuje miejsca" w dosłownym sensie. Zajmuje natomiast powierzchnię, którą można byłoby przeznaczyć na taras, ogród lub parking. Grunt zabiera kawałek ogrodu lub pola, ale daje pełną kontrolę nad kątem, orientacją i rozmieszczeniem modułów.

Efektywność wykorzystania powierzchni przemawia na korzyść dachu. Dach o powierzchni 50 m² mieści instalację 6-7 kW bez konieczności rezygnowania z kawałka ziemi. Taka sama moc na gruncie zajmuje ok. 60-70 m² pola, łącznie z odstępami i drogą techniczną. Różnica wynika z tego, że na gruncie trzeba zachować minimalne odstępy serwisowe, a na dachu panele leżą na tej samej płaszczyźnie.

Koszt za m² zabudowy fotowoltaicznej kształtuje się odmiennie. Montaż dachowy to 500-800 zł/kW w zależności od pokrycia (dachówka ceramiczna, blacha trapezowa, papa), gruntowy 600-1000 zł/kW, bo dochodzi koszt konstrukcji i prac ziemnych. Różnica 100-200 zł/kW oznacza dla typowej instalacji 10 kW dodatkowy wydatek rzędu 1-2 tys. zł w stosunku do dachu.

Estetyka odgrywa rolę przy domach objętych ochroną konserwatora lub w strefach, gdzie MPZP narzuca kolorystykę i formę dachu. Panele na gruncie pozwalają zachować historyczny charakter budynku, choć same w sobie też wpływają na krajobraz. Warto sprawdzić lokalne przepisy dotyczące zabudowy gruntowej jeszcze przed zakupem działki.

Elastyczność rozbudowy to argument, który przesądza sprawę w przypadku gospodarstw rolnych i małych firm. Jeśli dziś potrzebujesz 10 kW, a za pięć lat 30 kW, dach szybko się wyczerpie. Grunt pozwala dołożyć kolejne sekcje bez modyfikacji istniejącej instalacji, pod warunkiem że zostawiono zapas mocy w przyłączu i inwerter jest modularny.

Przy wyborze między dachem a gruntem liczy się też kąt nachylenia i orientacja. Dach skośny 35° skierowany na południe daje uzysk wyższy o 5-8% od instalacji naziemnej o tym samym kącie, ale zacienionej częścią ogrodzenia lub drzew. Z kolei grunt pozwala ustawić panele idealnie, niezależnie od kształtu dachu.

Kiedy wybrać dach? Gdy masz sprawny, nieociosowany dach o powierzchni co najmniej 35 m², orientacji południowej i kącie 25-40°, instalacja dachowa będzie najtańsza i najszybsza w realizacji. Kiedy grunt? Gdy dach jest płaski, zacieniony, pokryty papą z eternitu lub wymaga remontu w ciągu najbliższych 5 lat, grunt okaże się bardziej opłacalny w całym cyklu życia.

FAQ najczęstsze pytania inwestorów

Ile metrów kwadratowych zajmuje instalacja 10 kW na gruncie?

Dla modułów 450 Wp i kąta 35° realne pole montażowe to ok. 80-90 m², łącznie z odstępami między rzędami i drogą techniczną. Sama powierzchnia paneli to ok. 43 m², reszta to infrastruktura.

Czy 5 kW na gruncie opłaca się przy małym domu?

Przy zużyciu 4-5 tys. kWh rocznie i dachu nieprzystosowanym do montażu, gruntowa instalacja 5 kW zajmująca ok. 50-60 m² zwróci się w 7-9 lat, pod warunkiem że korzystasz z pełnego systemu opustów prosumenta.

Jaka jest minimalna działka pod fotowoltaikę gruntową?

Minimalna szerokość działki dla instalacji w jednym rzędzie to ok. 5 m (panel + odstęp serwisowy). Długość zależy od mocy. Dla 10 kW potrzebujesz prostokąta co najmniej 13 × 7 m, dla 5 kW wystarczy 10 × 6 m.

Jak obliczyć powierzchnię pod panele samodzielnie?

Wzór jest prosty: liczba paneli = moc instalacji / moc jednego modułu. Pole = liczba paneli × długość × szerokość modułu. Do wyniku dodaj 70-100% na odstępy między rzędami i obsługę techniczną.

Czy fotowoltaika na gruncie wymaga pozwolenia?

Instalacja do 50 kW wymaga zgłoszenia, powyżej tej mocy pozwolenia na budowę. MPZP może dodatkowo ograniczyć zabudowę gruntową w strefach mieszkaniowych lub chronionych.

Co zrobić, gdy działka jest zacieniona od strony wschodniej?

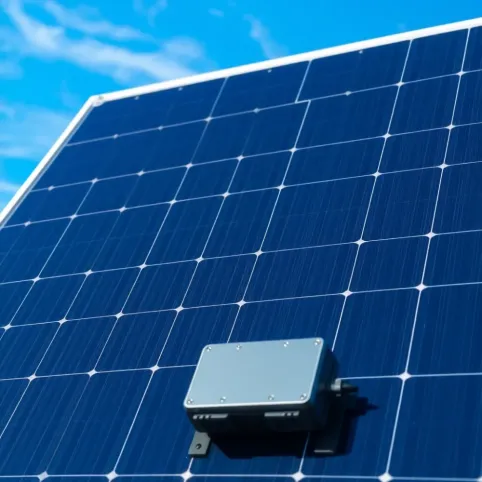

Przesuń panele w zachodnią część terenu lub zastosuj mikroinwertery, które minimalizują straty wynikające z częściowego zacienienia. Możesz też wybrać optymalizatory mocy, które kosztują 150-250 zł/szt.

Źródła danych i normy

• PN-EN 1991-1-4 oddziaływania na konstrukcje, obciążenie wiatrem
• PN-EN 1991-1-3 obciążenie śniegiem
• PN-EN 62548 wymagania dla instalacji fotowoltaicznych
• Ustawa Prawo energetyczne (Dz.U. 1997 nr 54 poz. 348 z późn. zm.)
• Ustawa Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.)
• Raporty NFOŚiGW i URE dotyczące prosumenta i taryf dynamicznych
• Karty katalogowe modułów monokrystalicznych 400-450 Wp (dane producentów Tier 1)
• PVGIS Joint Research Centre, dane nasłonecznienia dla Polski
• Mapa hydrogeologiczna Polski Państwowy Instytut Geologiczny
• Aktualizacja: październik 2024
