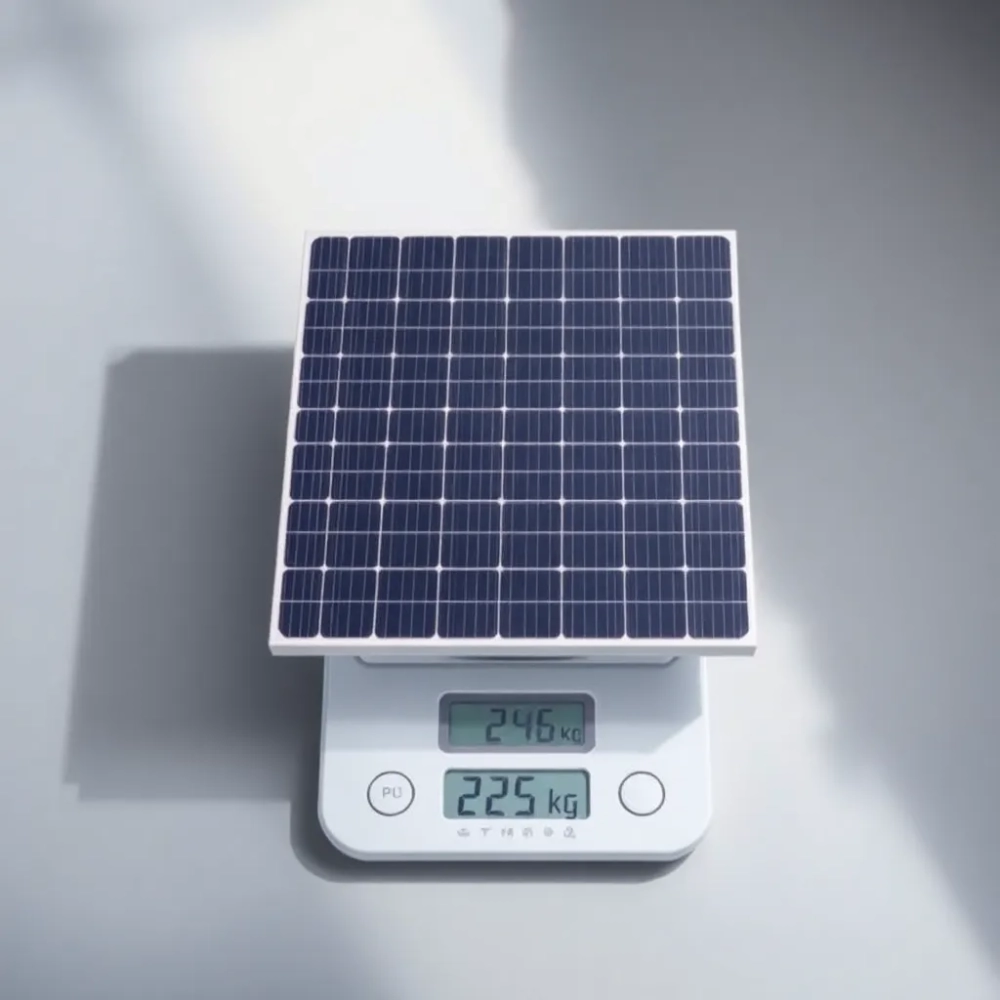

Ile waży panel fotowoltaiczny? Sprawdź, zanim wjedzie na dach

Standardowy panel fotowoltaiczny o mocy 410 Wp waży od 18 do 24 kg, a wariant szkło-szkło potrafi przekroczyć 30 kg. To nie jest detal bez znaczenia, bo cała instalacja 10 kWp obciąża dach dodatkowymi 350-400 kg, a przy większych mocach skala rośnie jeszcze szybciej. Waga paneli wpływa na dobór konstrukcji montażowej, nośność krokwi, a czasem przesądza o konieczności wzmocnienia więźby dachowej. Poniżej konkretne liczby, normy i mechanizmy, które pozwalają podjąć świadomą decyzję przed zakupem.

• Od czego zależy waga panelu?
• Moc a waga konkretne zestawienie
• Ile waży cała instalacja fotowoltaiczna?
• Wymiary paneli a zajmowana powierzchnia dachu
• Co gdy dach jest za słaby na panele?

Od czego zależy waga panelu?

Ciężar modułu fotowoltaicznego wynika przede wszystkim z trzech komponentów: szkła hartowanego na froncie, ogniw krzemowych zamkniętych w laminacie oraz aluminiowej ramy. Pojedyncze ogniwo monokrystaliczne ma wymiary około 15,6 × 15,6 cm, a panel 60-cell składa się z matrycy 6 × 10 takich elementów. Im więcej ogniw, tym większa powierzchnia szkła, więc masa rośnie niemal proporcjonalnie do wymiarów.

Standardowe panele 60-cell mierzą 1640 × 992 mm i ważą 18-20 kg, natomiast większe moduły 72-cell osiągają 1960 × 992 mm przy wadze 22-25 kg. Wersje half-cut (cięte na pół) zachowują podobne gabaryty, ale ich masa rośnie o 0,5-1 kg ze względu na dodatkowe połączenia elektryczne. Wszystkie te wartości dotyczą konstrukcji szkło-folia, gdzie tylna warstwa to biały lub czarny back-sheet polimerowy.

Panele typu szkło-szkło różnią się zasadniczo budową: zamiast folii mają drugą taflę szkła hartowanego o grubości 2 mm. To rozwiązanie poprawia odporność na mikropęknięcia i wydłuża żywotność, ale zwiększa masę o 30-50%. Moduł bifacjalny 540 Wp w tej technologii potrafi ważyć 28-33 kg, a przy mocach 600 Wp nawet więcej.

Rama aluminiowa odpowiada za 2-3 kg całkowitej masy. Producenci stosują profile o grubości 30, 35 lub 40 mm, a warianty bezramowe (frontex) pozwalają zbić wagę o te 2-3 kg, ale kosztem sztywności i odporności na obciążenia mechaniczne. Montaż bezramowy wymaga też dedykowanych klem, które rozkładają nacisk na większą powierzchnię ogniwa.

⚠️ Panele szkło-szkło w starym budownictwie mogą przekroczyć nośność dachu. Przed wyborem tej technologii konieczna jest ekspertyza konstrukcyjna.

Kluczowe parametry wpływające na masę modułu

• Liczba ogniw: 48-cell (1200 × 540 mm), 60-cell (1640 × 992 mm), 72-cell (1960 × 992 mm)
• Typ technologii: monokrystaliczna, polikrystaliczna, bifacjalna, half-cut, shingled
• Budowa: szkło-folia (lżejsza) versus szkło-szkło (cięższa, trwalsza)
• Grubość ramy aluminiowej: 30-40 mm
• Moc znamionowa: wyższa moc zwykle oznacza większe ogniwo lub większą liczbę ogniw

Moc a waga konkretne zestawienie

Intuicja podpowiada, że mocniejszy panel powinien ważyć więcej, ale w praktyce zależność nie jest liniowa. Nowoczesne ogniwa mają wyższą sprawność, więc ten sam rozmiar modułu może generować 410 W zamiast 330 W, przy zbliżonej masie. Dlatego opłaca się sprawdzać katalogi producentów zamiast polegać na ogólnych zestawieniach.

Poniższa tabela pokazuje typowe wagi paneli w zależności od mocy i liczbę modułów potrzebną do osiągnięcia 10 kWp. Warto zwrócić uwagę, że waga pojedynczego modułu rośnie szybciej niż jego moc, więc przy mocach 540-600 Wp sumaryczny ciężar instalacji bywa porównywalny z wariantem 410 Wp.

Wybór mocy panelu wpływa też na koszt konstrukcji montażowej. Przy modułach 540 Wp potrzeba mniej szyn, klem i haków, co obniża cenę stelaża o 15-20% względem wariantu 410 Wp. Oszczędność bywa jednak niwelowana przez wyższą cenę samych paneli bifacjalnych.

? Przy ograniczonej powierzchni dachu lepszym wyborem okażą się moduły 540-600 Wp. Na dużych połaciach, gdzie liczy się lekkość, spokojnie sprawdzą się klasyczne 410 Wp.

Ile waży cała instalacja fotowoltaiczna?

Generator PV to tylko część obciążenia. Na dach trafia jeszcze konstrukcja montażowa, inwerter, okablowanie i zabezpieczenia. Sumaryczna masa instalacji 10 kWp oscyluje wokół 350-400 kg, ale rozkład poszczególnych elementów wygląda następująco: panele stanowią 60-70%, stelaż 20-25%, a reszta to osprzęt elektryczny.

Konstrukcja montażowa waży średnio 15-20 kg na panel, w zależności od typu dachu. Na dachówce ceramicznej stosuje się haki i śruby przelotowe, co daje masywniejszy stelaż. Na blachowntrapezie wystarczają lekkie klemy, więc waga spada. Montaż balastowy na dachu płaskim wymaga dodatkowych obciążników betonowych, które potrafią ważyć nawet 80-120 kg na panel.

Inwerter domowy waży 15-25 kg, a trójfazowy falownik 10 kW osiąga 30-40 kg. Okablowanie solarne, rozdzielnica DC/AC oraz zabezpieczenia przepięciowe dodają kolejne 5-10 kg. Te elementy montuje się zwykle w garażu lub kotłowni, więc ich masa nie obciąża dachu bezpośrednio.

Przykładowe wagi kompletnych instalacji

• 5 kWp (14 paneli 410 Wp): ok. 130-150 kg bez konstrukcji, 200-250 kg z montażem
• 10 kWp (24 panele 410 Wp): 250-300 kg generator + 80-100 kg stelaż
• 20 kWp (48 paneli 410 Wp): 500-600 kg generator + 150-200 kg stelaż
• 50 kWp (120 paneli 410 Wp): 1,2-1,5 t generator + 400-500 kg stelaż

Przed montażem warto zweryfikować nośność dachu z konstruktorem. Starsze budynki z więźbą sosnową i krokwiami 8 × 16 cm wytrzymują obciążenie 15-25 kg/m², natomiast nowe domy z krokwiami 10 × 20 cm i deskowaniem pełnym osiągają 50-75 kg/m². Normy PN-EN 1991-1-1 (Eurocode 1) oraz PN-EN 1991-1-3 regulują te wartości w zależności od strefy śniegowej i wiatrowej.

Wymiary paneli a zajmowana powierzchnia dachu

Wymiary paneli fotowoltaicznych przekładają się na wymaganą powierzchnię dachu w sposób dość prosty. Wystarczy pomnożyć szerokość modułu przez jego długość, a wynik przez liczbę paneli. Instalacja 10 kWp z modułami 410 Wp zajmuje około 48-55 m², ale dochodzą jeszcze odstępy montażowe, które zwiększają realne zapotrzebowanie o 10-15%.

Różnice między standardowymi rozmiarami paneli są na tyle duże, że warto je uwzględnić przy planowaniu. Moduł 48-cell ma zaledwie 1200 × 540 mm, więc sprawdza się na małych dachach, ale jego moc oscyluje wokół 200-250 Wp. Pełnowymiarowe 60-cell oferują kompromis między powierzchnią a uzyskiem, a 72-cell przeznaczone są raczej do instalacji naziemnych.

Nachylenie dachu i jego orientacja wpływają na faktyczną powierzchnię zabudowy. Dach o spadku 30° i ekspozycji południowej wymaga większych odstępów między rzędami paneli, żeby uniknąć wzajemnego zacieniania. W praktyce oznacza to konieczność zwiększenia powierzchni o kolejne 5-10% względem wartości z tabeli.

Co gdy dach jest za słaby na panele?

Stare budynki z lekka więźbą dachową albo stropodachy z płyt korytkowych nie zawsze udźwigną ciężar instalacji. W takich sytuacjach pozostają trzy wyjścia: montaż naziemny, panele lekkie albo wzmocnienie konstrukcji. Każde z nich ma swoje ograniczenia, które warto poznać przed podjęciem decyzji.

Montaż naziemny na konstrukcji wolnostojącej całkowicie omija problem nośności dachu, ale wymaga odpowiedniej powierzchni działki. Stelaż wbijany w grunt lub obciążany bloczkami betonowymi unosi panele na optymalną wysokość, a kąt nachylenia dobiera się do lokalnej szerokości geograficznej. Koszt takiej instalacji rośnie o 20-40% względem wariantu dachowego, a uzyski bywają wyższe dzięki lepszemu chłodzeniu modułów.

Panele elastyczne i foliowe ważą zaledwie 3-5 kg, więc sprawdzają się na słabych dachach, przyczepkach kempingowych czy łodziach. Ich sprawność wynosi 15-18%, a żywotność 10-15 lat. Niska masa idzie w parze z gorszą odpornością na gradobicie i szybszą degradacją w wysokich temperaturach, dlatego traktuje się je jako rozwiązanie tymczasowe.

⚠️ Panele poniżej 5 kg zazwyczaj mają krótszą żywotność i słabszą ochronę przed uszkodzeniami mechanicznymi. Warto je traktować jedynie jako alternatywę, gdy klasyczna instalacja dachowa jest niemożliwa.

Wzmocnienie więźby dachowej to ostateczność, ale czasem jedyna rozsądna opcja. Polega na dołożeniu krokwi, wymianie deskowania albo montażu dodatkowych podparć. Koszt takiej operacji waha się od 15 000 do 40 000 PLN, a sama ekspertyza konstruktora to wydatek 800-2 000 PLN. Prace wymagają demontażu pokrycia dachowego, więc najlepiej łączyć je z planowanym remontem.

Porównanie rozwiązań dla słabych dachów

Waga panelu fotowoltaicznego mieści się w przedziale 17-33 kg, a kompletna instalacja 10 kWp obciąża dach dodatkowymi 350-400 kg. Przed wyborem modułów warto sprawdzić nośność krokwi, dopytać konstruktora o rezerwę i porównać warianty szkło-folia ze szkło-szkło przy tej samej mocy. Dach o spadku 30-45° z wystarczającą powierzchnią udźwignie większość rozwiązań, a w skrajnych przypadkach pozostaje montaż naziemny albo modernizacja więźby.

Audyty nośności dachów pod instalacje PV wykonują uprawnieni konstruktorzy zgodnie z normą PN-EN 1991-1-1 oraz PN-EN 1991-1-3. Zakres obciążeń śniegiem i wiatrem różni się w zależności od strefy klimatycznej, dlatego projekt wymaga indywidualnej analizy.

Zamów bezpłatny audyt dachu i wycenę instalacji dopasowanej do konstrukcji budynku. Specjalista zweryfikuje nośność krokwi, dobierze panele o optymalnej masie i przygotuje projekt uwzględniający strefę wiatrową oraz śniegową.

Źródła danych i norm

• PN-EN 1991-1-1 (Eurocode 1): oddziaływania na konstrukcje, ciężar własny, obciążenia użytkowe
• PN-EN 1991-1-3: obciążenia śniegiem, podział na strefy klimatyczne
• PN-EN 1991-1-4: oddziaływania wiatru, współczynniki ekspozycji
• Karty katalogowe modułów monokrystalicznych i bifacjalnych (dane producentów)
• Raporty GUS o mocy zainstalowanej fotowoltaiki w Polsce

Witryny źródłowe: eurocodes.com, pkn.pl, gushydro.pl, pv-magazine.com
