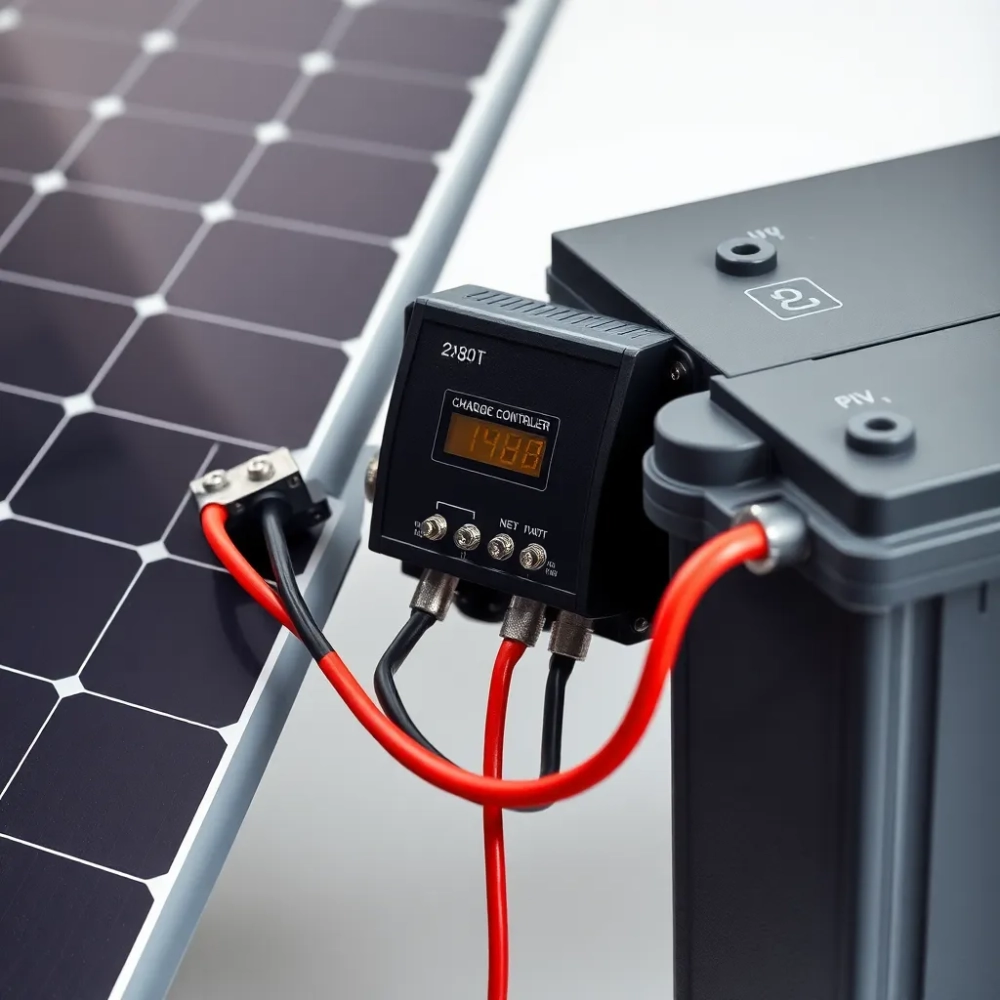

Jak podłączyć panel fotowoltaiczny do akumulatora?

Zastanawiasz się, jak okiełznać moc słońca i przechowywać ją na później? Kluczem do niezależności energetycznej jest umiejętne podłączenie panelu fotowoltaicznego do akumulatora. Proces ten, choć na pierwszy rzut oka złożony, w rzeczywistości sprowadza się do czterech głównych etapów: prawidłowego wyboru regulatora ładowania, bezpiecznego połączenia panelu z regulatorem, następnie regulatora z akumulatorem oraz konsekwentnego przestrzegania zasad bezpieczeństwa. To właśnie te kroki stanowią fundament do stworzenia efektywnego magazynu energii, który zapewni zasilanie, gdy słońce zajdzie za horyzont, a Ty będziesz mógł cieszyć się niezależnością energetyczną.

• Wybór odpowiedniego regulatora ładowania – MPPT czy PWM?
• Bezpieczne podłączenie panelu fotowoltaicznego do regulatora
• Podłączanie regulatora ładowania do akumulatora
• Praktyczne wskazówki dotyczące bezpieczeństwa instalacji solarnej
• Optymalizacja i konserwacja systemu PV z akumulatorem
• Jak podłączyć panel fotowoltaiczny do akumulatora

Zbudowanie własnej elektrowni słonecznej z magazynem energii staje się coraz bardziej dostępne dla każdego majsterkowicza czy entuzjasty odnawialnych źródeł energii. Nasze doświadczenie pokazuje, że prawidłowo dobrane komponenty i staranne wykonanie instalacji to gwarancja sukcesu. Zastanów się, ile energii tracisz każdego dnia, gdy nie wykorzystujesz potencjału słońca? Poniżej znajdziesz konkretne dane i analizy, które pomogą Ci podjąć świadomą decyzję i uniknąć typowych błędów. Przyjrzyjmy się bliżej, co jest niezbędne i dlaczego warto poświęcić czas na zrozumienie tych zagadnień.

Kiedy już masz podstawowe pojęcie o tym, co jest potrzebne, przejdźmy do bardziej szczegółowego omówienia poszczególnych elementów i procesów. To, co wydaje się skomplikowane, po rozłożeniu na czynniki pierwsze staje się zrozumiałe i wykonalne. Właściwa konfiguracja systemu to nie tylko efektywność, ale przede wszystkim bezpieczeństwo i trwałość twojej inwestycji w energię słoneczną. Pamiętaj, każda minuta poświęcona na edukację w tym zakresie to oszczędność w przyszłości. Niech energia słońca służy Ci przez lata!

Wybór odpowiedniego regulatora ładowania – MPPT czy PWM?

Wybór odpowiedniego regulatora ładowania to kluczowa decyzja, która wpływa na efektywność całego systemu fotowoltaicznego. Dwa główne typy to MPPT (Maximum Power Point Tracking) i PWM (Pulse Width Modulation). Różnica między nimi polega na sposobie optymalizacji mocy pobieranej z panelu słonecznego i przesyłanej do akumulatora.

Zobacz także: Jak podłączyć panele fotowoltaiczne do grzania wody?

Regulatory PWM są prostsze i tańsze. Ich działanie polega na dopasowaniu napięcia panelu do napięcia akumulatora, co skutkuje stratami mocy, zwłaszcza w zmiennych warunkach pogodowych. Są dobrym rozwiązaniem dla mniejszych systemów, gdzie priorytetem jest niski koszt i prostota instalacji. Można przyjąć, że w małych kamperach czy ładowarkach turystycznych często sprawdzają się wystarczająco dobrze.

Regulatory MPPT to zaawansowane urządzenia, które dynamically śledzą punkt maksymalnej mocy panelu, niezależnie od napięcia akumulatora. Dzięki temu potrafią wydobyć z panelu fotowoltaicznego nawet o 20-30% więcej energii w porównaniu do PWM, szczególnie w chłodniejsze dni lub przy częściowym zacienieniu. Inwestycja w regulator MPPT zawsze się opłaca w większych systemach, gdzie zależy nam na maksymalizacji uzysków energii.

Przykładowo, jeśli masz panel 200W i akumulator 12V, regulator PWM "przymusi" panel do pracy w niższym napięciu, tracąc część jego potencjału. Regulator MPPT przekształci to wyższe napięcie panelu na odpowiednie napięcie ładowania, wykorzystując niemal całą dostępną moc. To jak rozmawianie w obcym języku – PWM próbuje mówić, ale MPPT działa jak tłumacz, zapewniając pełne zrozumienie.

Zobacz także: Jak podłączyć dodatkowe panele fotowoltaiczne?

Bezpieczne podłączenie panelu fotowoltaicznego do regulatora

Prawidłowe usytuowanie panelu słonecznego to fundament efektywnej pracy całego systemu. Musi być on wolny od wszelkich zacienień – nawet niewielkie zacienienie przez drzewo, komin czy antenę może drastycznie obniżyć jego wydajność, nierzadko o ponad 50%. Wyobraź sobie, że biegniesz w maratonie z jedną nogą przywiązaną do drzewa – podobnie panel pracuje z ograniczeniem, jeśli choć jedna jego część jest zacieniona.

Najlepszym miejscem na panel fotowoltaiczny jest dach, gdzie można go zamontować za pomocą dedykowanego systemu montażowego. Taki system zapewni stabilność i odporność na warunki atmosferyczne. Należy go dobrać do rodzaju pokrycia dachu, niezależnie czy to dachówka, blachodachówka czy papa.

Rozważ również montaż paneli na gruncie, co jest alternatywą, gdy dach jest niedostępny lub nieodpowiedni. W tym przypadku również potrzebny jest specjalny system montażowy na grunt. Poza samym systemem, warto zainwestować w odpowiednie przygotowanie terenu i zabezpieczenie konstrukcji przed wiatrem czy aktami wandalizmu.

Zobacz także: Jak podłączyć panele PV szeregowo czy równolegle? 2025

Podczas podłączania paneli do regulatora ładowania, zawsze pamiętaj o kolejności. Najpierw podłączamy przewody solarne od panelu do regulatora, ZAWSZE przestrzegając polarizacji: plus do plusa i minus do minusa. A następnie regulator wraz z akumulatorem, w przeciwnym razie możemy uszkodzić regulator.

Podłączanie regulatora ładowania do akumulatora

Przygotowanie do podłączenia akumulatora i regulatora to kluczowy moment, który wymaga precyzji i ostrożności. Przed przystąpieniem do jakichkolwiek prac upewnij się, że masz pod ręką niezbędne narzędzia: śrubokręt gwiazdkowy do zacisków i kluczyk oczkowy do bezpiecznego przykręcenia klem akumulatora żelowego. Warto też mieć pod ręką woltomierz – to Twoje oko na napięcia w systemie, absolutna podstawa do diagnozowania ewentualnych problemów.

Zobacz także: Co Podłączyć Bezpośrednio do Paneli PV? Poradnik 2025

Pierwsze i najważniejsze – zawsze podłącz regulator ładowania najpierw do akumulatora. Dopiero potem do regulatora podłączasz panel słoneczny. Niewłaściwa kolejność może doprowadzić do uszkodzenia regulatora, ponieważ w momencie podłączenia panelu bez akumulatora, regulator może otrzymać zbyt wysokie napięcie. To jak budowanie domu – najpierw fundamenty, potem ściany.

Upewnij się, że połączenia są solidne i bezpieczne. Luźne klemy mogą powodować iskrzenie, spadek napięcia i przegrzewanie, co w skrajnych przypadkach może doprowadzić do pożaru. Wszystkie połączenia powinny być mocno dokręcone, a przewody odpowiednio zabezpieczone przed uszkodzeniami mechanicznymi i wilgocią. Szczególnie zwróć uwagę na odpowiednie dławiki kablowe, aby zapewnić szczelność. Rekomendowane jest także użycie ognioodpornych puszek natynkowych.

Pamiętaj o dopasowaniu przekrojów przewodów solarnych do mocy systemu i odległości pomiędzy komponentami. Zbyt cienkie przewody powodują straty energii w postaci ciepła, obniżając wydajność i zwiększając ryzyko przegrzania. Zaleca się stosowanie przewodów miedzianych z izolacją odporną na UV i zmienne temperatury, często o przekroju 4mm² lub 6mm².

Zobacz także: Jak podłączyć panele PV do grzałki? Poradnik 2025

Praktyczne wskazówki dotyczące bezpieczeństwa instalacji solarnej

Bezpieczeństwo to absolutny priorytet podczas instalacji systemu fotowoltaicznego. Najważniejszą zasadą jest bezwzględne unikanie zamykania obwodu między przeciwstawnymi biegunami – plusem i minusem. Zwarcie plusa i minusa akumulatora, na przykład przypadkowym dotknięciem kluczem podczas przykręcania zacisków, może mieć tragiczne konsekwencje. Iskry, łuk elektryczny i eksplozja akumulatora to realne zagrożenia, które mogą prowadzić do poważnych poparzeń, a nawet śmierci.

Zawsze pracuj z izolowanymi narzędziami i nigdy nie zakładaj biżuterii (pierścionki, bransoletki, zegarki) podczas pracy z elektrycznością. Energia zgromadzona w akumulatorze jest znacznie większa niż ta, którą odczuwasz z gniazdka domowego. Myślenie "to tylko 12V, co mi to może zrobić" to proszenie się o kłopoty. Nawet niskie napięcie może spowodować poważne obrażenia w przypadku dużego prądu zwarciowego.

Kolejnym kluczowym elementem jest odpowiednie zabezpieczenie wszystkich połączeń. Używaj bezpieczników w odpowiednich miejscach – na przewodzie zasilającym od panelu do regulatora oraz od regulatora do akumulatora. To one ochronią Twój system i Ciebie przed przeciążeniami i zwarciami. Wybieraj bezpieczniki odpowiednie do wartości maksymalnego prądu w danym obwodzie.

W przypadku jakichkolwiek wątpliwości lub problemów podczas montażu, nie wahaj się skonsultować ze specjalistą. Warto skorzystać z linii wsparcia technicznego lub poprosić o poradę doświadczonego instalatora. Lepiej zapytać sto razy, niż raz popełnić błąd, który może okazać się kosztowny lub co gorsza, niebezpieczny dla zdrowia.

Optymalizacja i konserwacja systemu PV z akumulatorem

Instalacja to dopiero początek. Aby system fotowoltaiczny z akumulatorem służył przez lata bezawaryjnie, konieczna jest regularna optymalizacja i konserwacja. Obejmuje to zarówno same panele, jak i akumulator oraz regulator ładowania. Pamiętaj, że nawet najmniejsza dbałość może przełożyć się na długowieczność i efektywność systemu. To jak dbanie o samochód – regularne przeglądy zapobiegają poważnym awariom.

Regularne czyszczenie paneli fotowoltaicznych z kurzu, brudu, liści czy śniegu jest niezwykle ważne. Brud na powierzchni panelu może znacznie obniżyć jego wydajność, tworząc "gorące punkty" i prowadząc do szybszej degradacji ogniw. W zależności od lokalizacji, czyszczenie może być potrzebne raz na kilka tygodni lub miesięcy. Używaj miękkiej szczotki i wody, unikaj agresywnych środków chemicznych.

Monitorowanie stanu akumulatora jest kluczowe dla jego żywotności. Należy regularnie sprawdzać napięcie, a w przypadku akumulatorów płynnych – poziom elektrolitu. Unikaj głębokiego rozładowania, które skraca żywotność baterii. Nowoczesne akumulatory, takie jak LiFePO4, mają wbudowane systemy zarządzania (BMS), które chronią je przed nadmiernym rozładowaniem i przeładowaniem, ale mimo to warto obserwować ich parametry.

Warto zainwestować w system monitoringu, który pozwoli śledzić produkcję energii z paneli, stan naładowania akumulatora oraz ogólną wydajność systemu w czasie rzeczywistym. Dzięki temu szybko zidentyfikujesz wszelkie nieprawidłowości i będziesz mógł reagować, zanim problem stanie się poważny. Rozwiązania smart home czy dedykowane aplikacje mobilne są coraz bardziej dostępne.

Okresowe sprawdzanie wszystkich połączeń elektrycznych pod kątem luzów, korozji czy uszkodzeń mechanicznych to element konieczny. Luźne połączenia mogą prowadzić do spadków napięcia, strat energii i powstawania wysokiej temperatury, co zwiększa ryzyko pożaru. Regularne dokręcanie śrub i izolowanie wystających części przedłuży żywotność całej instalacji elektrowni słonecznej akumulatorowej.

Jak podłączyć panel fotowoltaiczny do akumulatora

• Jakie są cztery główne etapy podłączania panelu fotowoltaicznego do akumulatora?

  Cztery główne etapy to: prawidłowy wybór regulatora ładowania, bezpieczne połączenie panelu z regulatorem, następnie regulatora z akumulatorem oraz konsekwentne przestrzeganie zasad bezpieczeństwa.

• Jaki jest kluczowy element przy wyborze regulatora ładowania i jaka jest różnica między MPPT a PWM?

  Kluczowy element to wybór regulatora ładowania, który najlepiej odpowiada potrzebom systemu. Regulatory PWM są prostsze i tańsze, dopasowują napięcie panelu do akumulatora, co wiąże się ze stratami mocy. Regulatory MPPT są zaawansowane, śledzą punkt maksymalnej mocy panelu, co pozwala wydobyć o 20-30% więcej energii, szczególnie w zmiennych warunkach.

• Jakie są zasady bezpiecznego podłączania panelu do regulatora i regulatora do akumulatora?

  Najpierw należy podłączyć przewody solarne od panelu do regulatora, ZAWSZE przestrzegając polarizacji (plus do plusa i minus do minusa). Następnie regulator podłącza się do akumulatora. Niewłaściwa kolejność może uszkodzić regulator. Ważne jest solidne i bezpieczne zamocowanie wszystkich połączeń, aby uniknąć iskrzenia, spadku napięcia i przegrzewania.

• Jakie są kluczowe zasady bezpieczeństwa podczas pracy z instalacją fotowoltaiczną i dlaczego są tak ważne?

  Najważniejszą zasadą jest bezwzględne unikanie zamykania obwodu między przeciwstawnymi biegunami (plus i minus), co może prowadzić do zwarcia, iskrzenia, łuku elektrycznego i eksplozji akumulatora. Zawsze należy pracować z izolowanymi narzędziami i bez biżuterii. Ważne jest też użycie bezpieczników w odpowiednich miejscach (między panelem a regulatorem oraz między regulatorem a akumulatorem) dla ochrony przed przeciążeniami i zwarciami. Należy dbać o prawidłowe przekroje przewodów, aby zapobiec stratom energii i przegrzaniu.
