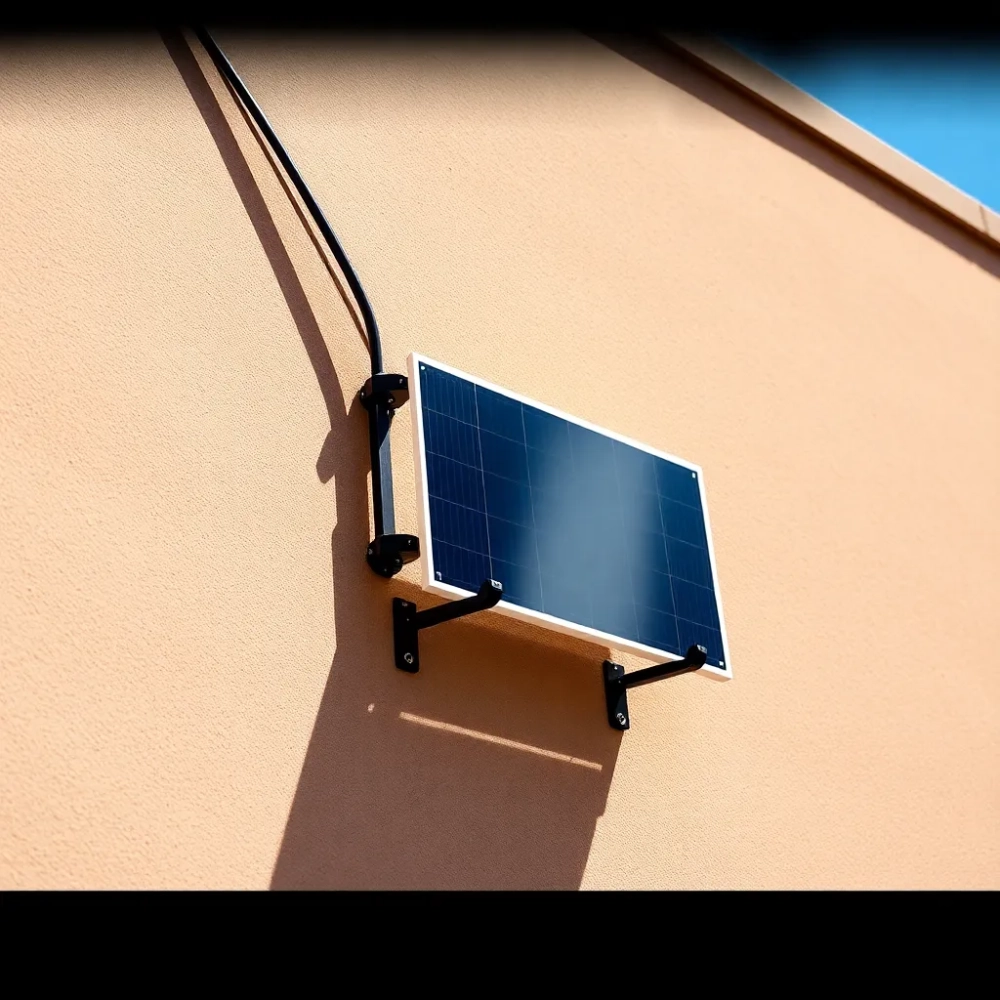

Panele fotowoltaiczne na ścianie: kompletny poradnik montażu na elewacji

Dach nie nadaje się pod fotowoltaikę, a rachunki za prąd rosną z kwartału na kwartał. Elewacja południowa bywa w takiej sytuacji jedynym sensownym wyjściem, pod warunkiem że inwestor rozumie, czym montaż paneli fotowoltaicznych na ścianie różni się od klasycznej instalacji dachowej. Różnica tkwi nie w samym module, lecz w obciążeniu mechanicznym, wentylacji modułów, kompensacji termicznej oraz wymaganiach Warunków Technicznych 2019 i przepisów przeciwpożarowych dla fasad wentylowanych.

• Dlaczego elewacja zamiast dachu? Realne przypadki i porównanie uzysków
• Wymagania prawne i techniczne dla montażu paneli PV na fasadzie
• Dobór ściany, paneli i konstrukcji montażowej na elewacji
• Okablowanie, zabezpieczenia i integracja z instalacją budynku
• Estetyka, integracja z elewacją i wpływ na ocieplenie
• Najczęstsze błędy przy montażu paneli na ścianie budynku
• Koszty i opłacalność montażu paneli PV na elewacji
• Kiedy elewacja się opłaca, a kiedy lepiej szukać alternatywy

Dlaczego elewacja zamiast dachu? Realne przypadki i porównanie uzysków

Płaski dach pokryty papą, azbestem lub membraną PVC często nie spełnia wymagań nośności ani odporności ogniowej. Stromy dach o słabej więźbie albo zacieniony przez wysokie drzewa iglaste potrafi obniżyć uzysk o 30-40% względem projektu. W strefach konserwatorskich i przy obiektach zabytkowych inspektor nadzoru zabrania ingerencji w połacie, zostawiając elewację jako jedyny dostępny obszar.

Ściana południowa ustawiona pionowo nie daje pełnego uzysku optymalnego dla modułu (nachylenie 30-35°). W praktyce oznacza to spadek wydajności do około 75-85% optimum rocznego. Zimą i o świcie oraz o zachodzie pionowy moduł zyskuje przewagę nad dachem skośnym, ponieważ Słońce operuje nisko nad horyzontem. Latem natomiast dach wygrywa, bo wyższe kąty padania sprzyjają nachylonej powierzchni.

Warto przy tym rozróżnić trzy scenariusze. Dom jednorodzinny z elewacją wolnostojącą pozwala na fasadę wentylowaną z pełnym rusztem aluminiowym. Blok wielorodzinny wymaga zgody wspólnoty, ekspertyzy nośności ściany osłonowej i zwykle ogranicza moc instalacji do kilku kilowatów. Hala przemysłowa z lekką obudową z płyt warstwowych potrzebuje natomiast konstrukcji stalowej przenoszącej siły ssania wiatru rzędu 1,0-1,5 kN/m².

Wybór elewacji podyktowany jest więc nie modą, lecz konkretnym ograniczeniem: brakiem miejsca na dachu, wymogami konserwatora, zbyt słabą konstrukcją lub koniecznością poprawienia bilansu energetycznego bez ingerencji w połać.

Wymagania prawne i techniczne dla montażu paneli PV na fasadzie

Przepisy traktują panele na elewacji inaczej niż na dachu. Warunki Techniczne 2019 (Dz.U. 2019 poz. 1065 z późn. zm.) klasyfikują je jako element fasady wentylowanej, jeśli za modułami znajduje się szczelina powietrzna minimum 2 cm oraz warstwa paroizolacyjna. W praktyce dla prawidłowej wentylacji i kompensacji termicznej potrzeba 5-8 cm.

Przepisy przeciwpożarowe wprowadzają dodatkowe wymogi: podział elewacji na strefy pożarowe o powierzchni nieprzekraczającej 800 m² dla budynków niskich, konieczność stosowania przepustów przeciwogniowych w miejscu przejścia kabli przez stropy oraz zachowanie odstępu minimum 1,0 m od okien i drzwi ewakuacyjnych. Kabel solarny musi być prowadzony w korytkach o klasie odporności co najmniej E90, a sama instalacja powinna być wyposażona w ochronę przeciwprzepięciową typu 1+2 zgodnie z PN-EN 50539.

Procedura formalna zależy od mocy i lokalizacji. Instalacja do 6,5 kWp na budynku mieszkalnym zwykle wymaga jedynie zgłoszenia, pod warunkiem że nie wpływa na wygląd budynku objętego ochroną konserwatorską. Powyżej 6,5 kWp, a także w przypadku elewacji objętej MPZP, konieczne bywa pozwolenie na budowę wraz z projektem konstrukcyjnym podpisanym przez uprawnionego projektanta.

Ściana musi przenieść obciążenie 15-25 kg/m² od samych modułów, plus dodatkowe 10-15 kg/m² od konstrukcji rusztu i siły ssania wiatru. W budynkach z wielkiej płyty i lekkich obudowach z płyt warstwowych konieczna jest ekspertyza konstruktora.

Lista kontrolna przed montażem obejmuje:

• Ekspertyza nośności ściany sporządzona przez konstruktora z uprawnieniami.
• Sprawdzenie zapisów MPZP oraz wytycznych konserwatora zabytków.
• Zgłoszenie lub pozwolenie na budowę zależnie od skali inwestycji.
• Warunki przyłączenia wydane przez operatora sieci dystrybucyjnej.
• Projekt konstrukcji rusztu podpisany przez projektanta z uprawnieniami.
• Audyt zacienienia przy użyciu danych PVGIS lub pomiarów heliografem.
• Uzgodnienie z zarządcą budynku lub wspólnotą w przypadku obiektów wielolokalowych.

Brak któregoś z tych dokumentów potrafi wstrzymać inwestycję na etapie nadzoru budowlanego albo skutkować odmową wypłaty dotacji z programu „Mój Prąd".

Dobór ściany, paneli i konstrukcji montażowej na elewacji

Strona świata determinuje opłacalność. Elewacja południowa zapewnia 75-85% uzysku rocznego, południowo-wschodnia i południowo-zachodnia 70-80%, wschodnia i zachodnia 55-65%, a północna poniżej 40% co w polskich warunkach klimatycznych czyni ją nieopłacalną bez wsparcia magazynem energii.

Moduły monokrystaliczne o sprawności 20-22% sprawdzają się na fasadach wentylowanych z rusztem aluminiowym. Panele amorficzne i cienkowarstwowe (CdTe, CIGS) tolerują częściowe zacienienie i wyższe temperatury pracy, ale zajmują więcej miejsca przy tej samej mocy. Moduły BIPV (building-integrated photovoltaics) zastępują fragment elewacji, integrując się z poszyciem ściany i eliminując osobny ruszt, co zmniejsza koszt materiałowy o 10-20%, ale wymaga współpracy architekta i producenta już na etapie projektu budynku.

Kolorystyka wpływa na estetykę i sprawność. Panele full black z ogniwami monokrystalicznymi i czarną folią tylną absorbują więcej ciepła przy temperaturze ogniwa +25°C powyżej otoczenia tracą około 0,35% mocy na każdy dodatkowy stopień. Na elewacji, gdzie chłodzenie jest gorsze niż na dachu, warto wybierać moduły o niższym współczynniku temperaturowym mocy (Pmax coefficient poniżej -0,35%/°C).

Konstrukcja montażowa dzieli się na trzy systemy. Aluminiowy ruszt fasadowy z regulowanymi ekierkami pozwala ustawić moduły pod kątem 75-90° w odniesieniu do poziomu, korygując nierówności ściany do ±30 mm. System kasetonowy montuje panele na niewidocznych klipsach, tworząc gładką powierzchnię bez widocznych śrub droższy o 20-30%, ale ceniony w nowoczesnej architekturze. Stelaż stalowy ocynkowany ogniowo wytrzymuje większe obciążenia wiatrem i jest tańszy, ale wymaga izolacji styku z aluminium, by uniknąć korozji galwanicznej.

Standardowe uchwyty dachowe nie nadają się na fasadę. Nie zapewniają szczeliny wentylacyjnej, nie kompensują rozszerzalności termicznej i mogą przebijać warstwę paroizolacyjną, tworząc mostki termiczne oraz zwiększając ryzyko pożarowe.

Szczelina wentylacyjna między modułem a ścianą musi wynosić minimum 5 cm przy ścianie ocieplonej styropianem o grubości do 15 cm oraz 8 cm przy ociepleniu grafitowym lub wełną mineralną o niskim oporze cieplnym. Cyrkulacja powietrza obniża temperaturę ogniwa o 8-12°C w letnie południe, co przekłada się na 3-4% wyższy uzysk roczny.

Okablowanie, zabezpieczenia i integracja z instalacją budynku

Kable solarne przechodzące przez fasadę muszą mieć podwójną izolację, powłokę odporną na promieniowanie UV oraz klasę szczelności złączek minimum IP65. W praktyce na elewacjach stosuje się złączki MC4 o klasie IP67, odporne na zanurzenie w wodzie do 1 m głębokości przez 30 minut. Trasa kablowa biegnie w korytkach aluminiowych malowanych proszkowo na kolor elewacji, mocowanych co 50 cm.

Ochrona przeciwprzepięciowa wymaga dwustopniowego układu. Ograniczniki typu 1 montuje się przy wejściu kabla do rozdzielni głównej budynku, a ograniczniki typu 2 bezpośrednio przy inwerterze. W budynku z instalacją odgromową panele na elewacji muszą być włączone w strefę ochronną LPS, najczęściej za pośrednictwem mostka ekwipotencjalnego o przekroju minimum 6 mm² Cu.

Falownik dobiera się do mocy paneli i napięcia sieci. Na elewacji wschodniej lub zachodniej mikroinwertery lub optymalizatory mocy na poziomie modułu pozwalają ograniczyć straty wynikające z nierównomiernego nasłonecznienia. W instalacjach jednofazowych do 3,68 kWp stosuje się falowniki stringowe z jednym MPPT; przy różnych orientacjach ścian lepsze są falowniki dwu-MPPT-owe.

Przed montażem warto poprosić elektryka o pomiar rezystancji izolacji istniejącej instalacji. W budynkach z lat 70. i 80. zdarza się, że izolacja przewodów w ścianie nie spełnia dzisiejszych norm i wymaga wymiany przed podłączeniem nowego obwodu.

Estetyka, integracja z elewacją i wpływ na ocieplenie

Panele na elewacji pełnią jednocześnie funkcję okładziny i generatora energii. Architekci coraz częściej traktują je jako element kompozycji, rozmieszczając moduły w rytmicznych polach z zachowaniem odstępów 10-15 mm między modułami dla kompensacji termicznej. Podświetlenie LED umieszczone w szczelinie wentylacyjnej podkreśla kontur instalacji po zmroku.

System ETICS (External Thermal Insulation Composite System) z ociepleniem 15-20 cm wytrzymuje dodatkowe obciążenie 15-25 kg/m² pod warunkiem, że kołkowanie rusztu przechodzi przez warstwę ocieplenia aż do muru, a kołki mają dopuszczenie ETA do danego podłoża. Niedopuszczalne jest mocowanie rusztu wyłącznie do styropianu przy ssaniu wiatru dochodzi do wyrywania kołków i utraty szczelności ETICS.

Współpraca z architektem przed montażem pozwala wygenerować wizualizację fotorealistyczną i uniknąć sytuacji, w której instalacja koliduje z logiką elewacji albo narusza zapisy MPZP dotyczące kolorystyki i proporcji okładzin. W strefach objęcych ochroną konserwatorską wymagana jest opinia wojewódzkiego konserwatora zabytków.

Najczęstsze błędy przy montażu paneli na ścianie budynku

Montaż na ścianie północnej to najczęstszy błąd pojawiający się w ofertach wykonawców kuszących niską ceną. Uzysk poniżej 40% optimum wydłuża zwrot z inwestycji z 7-9 lat do ponad 18 lat, co w praktyce oznacza, że instalacja nie zwróci się w całym okresie gwarancyjnym modułów.

Pominięcie ekspertyzy nośności bywa tragiczne w skutkach. Ściana z betonu komórkowego o grubości 24 cm potrafi przenieść obciążenie statyczne paneli, ale przy ssaniu wiatru 0,6 kN/m² dochodzi do zarysowania tynku i odpadania modułów. Ekspertyza powinna obejmować zarówno obciążenie stałe, jak i dynamiczne siły wiatru w trzeciej strefie wiatrowej Polski.

Zbyt mały odstęp od okien to drugie, obok braku wentylacji, przewinienie techniczne. Przepisy wymagają minimum 1,0 m od krawędzi okna lub drzwi ewakuacyjnych, a w budynkach wielorodzinnych często więcej ze względu na wymogi straży pożarnej. Zbyt bliski montaż uniemożliwia też otwieranie skrzydeł i serwis modułów.

Brak kompensacji termicznej prowadzi do naprężeń w tynku i mikropęknięć. Moduł o wymiarach 1700 × 1000 mm zmienia swoją długość o około 1,7 mm przy różnicy temperatur 50°C. Bez elastycznych podkładek i luzów dylatacyjnych naprężenia przenoszą się na ścianę.

Roczny przegląd instalacji powinien obejmować pomiary napięcia obwodu otwartego, sprawdzenie rezystancji izolacji, kontrolę złączek MC4 pod kątem korozji oraz weryfikację mocowania rusztu. Bez tego gwarancja producenta modułów (zwykle 25 lat) pozostaje warunkowa i może zostać cofnięta.

Inwestorzy pomijają też obowiązek zgłoszenia instalacji do OSD przed pierwszym uruchomieniem. Operator potwierdza warunki przyłączenia i zakłada licznik dwukierunkowy. Bez tego formalnego kroku oddanie instalacji do użytku grozi karą administracyjną i utratą prawa do rozliczeń prosumenckich.

Koszty i opłacalność montażu paneli PV na elewacji

Instalacja fasadowa kosztuje więcej niż dachowa przy tej samej mocy. Różnica wynika z droższego rusztu (500-900 zł/m² wobec 350-600 zł/m² na dachu), konieczności ekspertyzy nośności (800-1500 zł) oraz projektu konstrukcyjnego (1500-3000 zł). Kompletna instalacja 5 kWp na elewacji to wydatek rzędu 28 000-40 000 zł, podczas gdy na dachu 22 000-32 000 zł.

Cena za kilowatopik mocy zainstalowanej na elewacji waha się od 5500 do 7900 zł, wobec 4500-6400 zł na dachu. Wyższy koszt kompensuje jednak zimowy uzysk wyższy o 15-25% oraz możliwość instalacji tam, gdzie dach wyklucza fotowoltaikę. Dotacja z programu „Mój Prąd" pokrywa do 6000 zł kosztów kwalifikowanych i obejmuje również instalacje fasadowe pod warunkiem spełnienia wymogów technicznych.

Zwrot z inwestycji na elewacji południowej w polskich warunkach klimatycznych wynosi 9-12 lat, przy założeniu rocznego uzysku 800-950 kWh/kWp i cenie energii 0,85 zł/kWh. Ściana wschodnia lub zachodnia wydłuża ten okres do 14-17 lat, a północna czyni inwestycję nieopłacalną w całym cyklu życia modułów.

Kiedy elewacja się opłaca, a kiedy lepiej szukać alternatywy

Elewacja południowa, południowo-wschodnia lub południowo-zachodnia przy nośności ściany potwierdzonej ekspertyzą to rozsądny wybór, gdy dach jest zacieniony, pokryty azbestem albo zbyt słaby. W budynkach zabytkowych i w strefach konserwatorskich decyduje opinia konserwatora i często montaż dopuszcza się wyłącznie na ścianie tylnej lub bocznej.

Budynek z lekką obudową z płyt warstwowych wymaga najpierw wzmocnienia konstrukcji albo rezygnacji z fotowoltaiki na rzecz pompy ciepła lub rekuperacji. Ściana północna, niezależnie od jej nośności, pozostaje ekonomicznie nieracjonalna przy obecnych cenach energii. W takim przypadku lepszym rozwiązaniem bywa carport z panelami na dachu lub balkonowa mikroinstalacja o mocy 300-800 W.

Przed podpisaniem umowy z wykonawcą poproś o wizję lokalną z pomiarem zacienienia heliografem oraz o symulację uzysku w programie PVGIS lub PV*SOL. Różnica 5% w przyjętych założeniach oznacza kilka tysięcy złotych w bilansie 25-letnim.

Fotowoltaika na elewacji nie jest gorsza od dachowej jest inna i wymaga świadomego podejścia do konstrukcji, wentylacji i zgodności z przepisami. Inwestor, który rozumie te różnice, zyskuje instalację produkującą energię przez 25-30 lat nawet wtedy, gdy dach pozostaje nietknięty.

Źródła danych i przepisów: Warunki Techniczne 2019 (Dz.U. 2019 poz. 1065 z późn. zm.), PN-EN 50539 (ochrona przeciwprzepięciowa instalacji PV), PN-EN 1991-1-4 (Eurocode 1 oddziaływanie wiatru), PN-EN 1999-1-1 (Eurocode 9 konstrukcje aluminiowe), katalogi techniczne modułów monokrystalicznych i BIPV, PVGIS (photovoltaic geographical information system, re.jrc.ec.europa.eu), dokumentacja programu „Mój Prąd" (Narodowy Fundusz Ochrony Środowiska i Gospodarki Wodnej).
