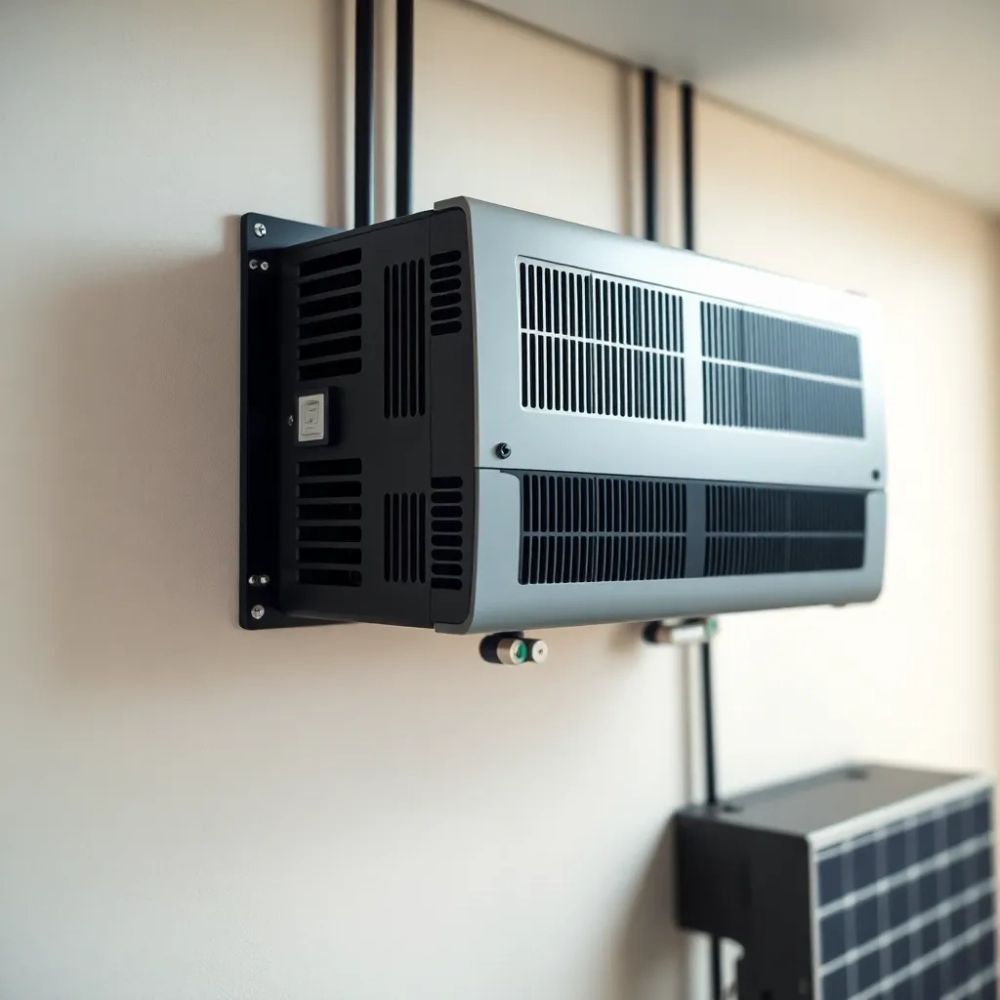

Jaka przetwornica do paneli fotowoltaicznych?

W skrócie: Moc przetwornicy do paneli powinna być co najmniej równa mocy paneli, a w praktyce warto dodać zapas 20-30% (dla 1000 W paneli min. 1000 W). Najlepsza jest technologia MPPT, a ceny urządzeń wynoszą od 900 do 1700 zł.

• Dobór mocy przetwornicy solarnej do paneli i grzałki bojlera
• Technologia MPPT w przetwornicach PV a starsze rozwiązania PWM
• Porównanie przetwornic Off-Grid i GRID do fotowoltaiki
• Akumulatory kompatybilne z przetwornicą solarną Off-Grid
• Schemat podłączenia paneli, przetwornicy i bojlera krok po kroku
• Ostrzeżenie: nie każde urządzenie współpracuje z przetwornicą solarną
• Realne oszczędności: bojler 2 kW zasilany panelami
• Checklista: co kupić do grzania wody z fotowoltaiki
• Mini-FAQ wplecione w kontekst

Wybór odpowiedniej przetwornicy do paneli fotowoltaicznych potrafi spędzić sen z powiek, zwłaszcza gdy na horyzoncie majaczy bojler do podgrzewania wody lub mata grzewcza na podłodze. Zanim wydasz od 900 do 1700 zł, warto zrozumieć, czym różnią się modele Off-Grid od wersji GRID, co tak naprawdę daje technologia MPPT i dlaczego moc przetwornicy nie może być równa mocy paneli, tylko musi ją przewyższać o konkretny zapas. W tym tekście dostajesz pełny obraz: od fizyki śledzenia punktu mocy maksymalnej, przez dobór akumulatorów LiFePO4 czy AGM, aż po realne wyliczenie rocznych oszczędności przy bojlerze 2 kW zasilanym ze słońca.

Dobór mocy przetwornicy solarnej do paneli i grzałki bojlera

Moc przetwornicy solarnej musi być większa lub równa łącznej mocy zainstalowanych paneli, ale to absolutne minimum, które w praktyce rozczarowuje. Przy instalacji 1000 W paneli potrzebujesz urządzenia o mocy nominalnej co najmniej 1000 W, lecz realne warunki pracy wymuszają zapas rzędu 20-30%. Chmury, kąt padania promieni, temperatura ogniw, a nawet zabrudzenie szyby modułu potrafią w ułamku sekundy zredukować chwilową moc o kilkanaście procent.

Zapas mocy chroni też przed zjawiskiem clippingu, czyli obcinania szczytów produkcji. Gdy słońce w południe wygeneruje 1100 W z paneli o mocy 1000 W (co jest normalne przy dobrym nasłonecznieniu), przetwornica o identycznej mocy odetnie nadwyżkę i zmarnujesz darmową energię. Dlatego inwerter solarny Off-Grid o mocy 1300 W przy panelach 1000 W to bardziej racjonalny wybór niż teoretycznie wystarczające 1000 W.

Przy doborze do grzałki bojlera sprawa wygląda inaczej, bo tu ograniczeniem jest odbiornik, a nie źródło. Grzałka rezystancyjna 2 kW pobierze dokładnie tyle, ile potrafi dostarczyć przetwornica, więc wystarczy urządzenie o mocy ciągłej 2000 W. Problem pojawia się, gdy chcesz zasilać jednocześnie bojler i dodatkowe obciążenie, np. matę grzewczą, pompę cyrkulacyjną lub oświetlenie.

Reguła jest prosta i fizycznie uzasadniona: zsumuj moc wszystkich odbiorników rezystancyjnych, które mogą pracować równocześnie, dodaj 25% zapasu i dopiero wtedy szukaj przetwornicy. Dla typowego domu z bojlerem 2 kW i matą 500 W wystarczy inwerter 3000-3500 W, natomiast przy bojlerze 3 kW i dwóch matach po 500 W bezpieczniej postawić na model 4000 W.

Tabela doboru mocy przetwornicy do mocy paneli i grzałki wygląda następująco:

Ta prosta zależność między mocą paneli a mocą przetwornicy wyjaśnia, dlaczego przetwornica solarna 4 kW stała się tak popularna w domach jednorodzinnych. Przy czteroosobowej rodzinie i panelach o łącznej mocy 4 kW dobierasz bojler 200 l z grzałką 2 kW, a nadwyżki kierujesz na ogrzewanie podłogowe w łazience.

Technologia MPPT w przetwornicach PV a starsze rozwiązania PWM

MPPT, czyli Maximum Power Point Tracking, to algorytm sterujący, który w czasie rzeczywistym wyszukuje na charakterystyce prądowo-napięciowej panelu punkt o najwyższym iloczynie U×I. Panele fotowoltaiczne nie oddają stałej mocy w ciągu dnia, lecz ich napięcie i prąd zmieniają się pod wpływem temperatury ogniw, natężenia promieniowania i obciążenia. MPPT nieustannie przelicza optymalny punkt pracy, dopasowując impedancję wejścia przetwornicy do chwilowych warunków nasłonecznienia.

Starsze regulatory PWM (Pulse Width Modulation) działają znacznie prościej: ustalają napięcie wyjściowe na sztywno, a nadwyżki energii po prostu tracą w postaci ciepła. Efekt jest taki, że przy częściowym zachmurzeniu, niskim kącie słońca lub zimowych warunkach kontroler PWM potrafi zmarnować 20-35% potencjalnej produkcji. Przetwornica solarna MPPT wyciska z tych samych paneli nawet 30% więcej energii rocznie, co przy bojlerze 2 kW przekłada się na setki złotych oszczędności.

Różnica staje się szczególnie dotkliwa rano i wieczorem, gdy panele pracują przy niskim napięciu. PWM wymusza wówczas pracę przy napięciu akumulatora, a to oznacza głębokie niedopasowanie i masowe straty. MPPT potrafi w takich momentach przesterować napięcie, podnosząc je do optymalnego poziomu i obniżając prąd, dzięki czemu bilans energetyczny pozostaje korzystny.

Fizycznie MPPT działa jak precyzyjny transformator DC-DC o zmiennym przełożeniu, sterowany mikrokontrolerem z częstotliwością próbkowania od kilku do kilkudziesięciu kHz. Sprawność konwersji najlepszych kontrolerów sięga 96-98%, co w połączeniu ze śledzeniem punktu mocy maksymalnej daje łączny zysk energetyczny rzędu 25-35% względem PWM. W instalacjach Off-Grid, gdzie każdy wat godzinowy jest na wagę złota, ta różnica decyduje o tym, czy woda w bojlerze będzie ciepła, czy letnia.

W praktyce warto szukać przetwornic oznaczonych symbolem MPPT w nazwie, ale też sprawdzać zakres napięcia wejściowego. Im szerszy zakres obsługiwanych napięć z paneli (np. 15-60 V zamiast wąskiego 17-22 V), tym dłużej przetwornica utrzymuje się w optymalnym punkcie MPPT w ciągu dnia.

Porównanie przetwornic Off-Grid i GRID do fotowoltaiki

Przetwornica Off-Grid pracuje w pełni autonomicznie, nie mając połączenia z siecią energetyczną. Cała wyprodukowana energia trafia albo bezpośrednio do odbiornika (grzałki bojlera, maty), albo jest magazynowana w akumulatorach na potrzeby wieczorne lub nocne. To rozwiązanie dla ludzi, którzy celowo odcinają się od operatora sieci dystrybucyjnej lub nie mają technicznej możliwości podpięcia instalacji on-grid.

Wariant GRID współpracuje z siecią energetyczną i potrafi oddawać nadwyżki energii do zewnętrznej infrastruktury. W trybie bypass przetwornica przepuszcza napięcie sieci bezpośrednio do odbiornika, a gdy pojawi się produkcja z paneli, inteligentnie ją dokłada. To rozwiązanie popularne w domach, gdzie licznik energii działa dwukierunkowo, a inwestor chce maksymalnie wykorzystać każdy wat z fotowoltaiki.

Kluczowa różnica dotyczy funkcji wyjść. Przetwornice Off-Grid zwykle mają jedno wyjście priorytetowe (zawsze aktywne, gdy jest napięcie na wejściu) oraz wyjście zależne, uruchamiane dopiero wtedy, gdy wyjście pierwsze nie pobiera prądu. W praktyce oznacza to, że bojler grzeje wodę w pierwszej kolejności, a gdy jest pełen, nadwyżki trafiają na przykład do grzejnika elektrycznego w warsztacie.

W modelach GRID wyjście priorytetowe obsługuje odbiorniki rezydualne, a nadwyżki energii są kierowane do sieci lub do drugiego obwodu, jeśli instalacja jest odpowiednio skonfigurowana. Bypass Volt pozwala na płynne przełączanie między zasilaniem z sieci a zasilaniem z PV, bez jakichkolwiek przerw w dostawie prądu dla odbiornika.

Tabela porównawcza najpopularniejszych modeli dostępnych na rynku pokazuje skalę różnic:

Przetwornice z dopiskiem PRO oferują rozszerzoną funkcjonalność: wyższą tolerancję napięcia wejściowego, lepszą sprawność konwersji oraz dodatkowe zabezpieczenia przeciążeniowe. Dla typowej instalacji domowej różnica 200-300 zł między wersją podstawową a PRO zwraca się w ciągu dwóch, trzech sezonów grzewczych dzięki wyższej efektywności energetycznej.

Przy wyborze między Off-Grid a GRID odpowiedz sobie na jedno pytanie: czy chcesz być całkowicie niezależny od sieci, czy wolisz oddawać nadwyżki i pobierać prąd z zewnątrz w nocy. Pierwszy wariant wymaga akumulatorów o pojemności dostosowanej do dziennego zużycia, drugi pozwala zmniejszyć bank energii lub całkowicie z niego zrezygnować.

Akumulatory kompatybilne z przetwornicą solarną Off-Grid

Magazyn energii w instalacji Off-Grid to serce całego układu, bez którego przetwornica nie ma gdzie odłożyć energii na godziny wieczorne i nocne. Najczęściej stosowane typy akumulatorów to litowo-żelazowo-fosforanowe (LiFePO4), AGM (Absorbent Glass Mat) oraz klasyczne żelowe (GEL). Każdy z nich ma inną charakterystykę ładowania, głębokość rozładowania i żywotność wyrażoną w cyklach.

LiFePO4 to obecnie najbardziej rekomendowana technologia, bo toleruje głębokie rozładowania do 80-90% pojemności nominalnej bez dramatycznego skrócenia żywotności. Akumulator LiFePO4 o pojemności 100 Ah przy napięciu 12 V realnie oddaje około 1,15 kWh energii, a jego żywotność sięga 4000-6000 cykli. Dla porównania, akumulator AGM o tej samej pojemności przy rozładowaniu 50% wytrzyma 600-1000 cykli.

Napięcie akumulatora determinuje napięcie wejściowe przetwornicy. Modele 12 V sprawdzają się w małych instalacjach do 1500 W, natomiast przy mocach 3000-4000 W lepiej sprawdzają się banki 24 V lub 48 V. Wyższe napięcie oznacza mniejsze prądy płynące w przewodach, co pozwala stosować cieńsze kable solarne i minimalizuje straty na rezystancji okablowania.

Tabela kompatybilności mocy paneli, mocy przetwornicy i minimalnej pojemności akumulatora wygląda tak:

Akumulatory żelowe (GEL) są tańsze od LiFePO4, ale mają niższą gęstość energii i nie tolerują tak agresywnych prądów ładowania. W instalacjach z przetwornicą MPPT, gdzie algorytm potrafi chwilowo podawać wysokie napięcie, żelowe ogniwo może gazować i tracić wodę elektrolitową. AGM jest bezpieczniejszy pod tym względem, bo elektrolit wchłonięty w maty szklane nie paruje tak intensywnie.

Przy wyborze akumulatora do przetwornicy Off-Grid zwróć uwagę na dopuszczalny prąd ładowania. Większość kontrolerów MPPT dostarcza prąd rzędu 80-100 A, co przy akumulatorze 100 Ah oznacza ładowanie w standardowej strefie C. Akumulatory litowe tolerują takie wartości bez problemu, ale AGM o pojemności 100 Ah nie powinien być ładowany prądem wyższym niż 30 A.

Schemat podłączenia paneli, przetwornicy i bojlera krok po kroku

Poprawne podłączenie instalacji fotowoltaicznej do bojlera zaczyna się od dobrania przekroju kabli solarnych. Przy prądzie paneli rzędu 10-11 A i napięciu 30-40 V stosuje się kable o przekroju 4 mm², natomiast przy mocach 3000-4000 W bezpieczniej sięgnąć po 6 mm². Zbyt cienki kabel to nie tylko spadek napięcia, ale realne zagrożenie pożarowe przy długotrwałej pracy bliskiej maksymalnego obciążenia.

Kolejność połączeń ma znaczenie dla bezpieczeństwa i trwałości sprzętu. Najpierw łączysz panele w string (szeregowo lub równolegle zależnie od napięcia wejściowego przetwornicy), potem prowadzisz kabel do przetwornicy przez wyłącznik nadprądowy i ogranicznik przepięć. Akumulator podpinasz dopiero po sprawdzeniu polaryzacji, a bojler przyłączasz do wyjścia priorytetowego jako ostatni element układu.

Bezpieczniki topikowe lub wyłączniki nadprądowe po stronie DC chronią akumulator i przetwornicę przed zwarciem. W instalacjach 12 V prąd zwarcia akumulatora LiFePO4 o pojemności 200 Ah potrafi przekroczyć 1000 A, co w ułamku sekundy stopi każdy kabel i zapali izolację. Bezpiecznik 40-63 A w obwodzie akumulatora to absolutne minimum, nawet jeśli producent przetwornicy tego nie wymaga wprost.

Uziemienie ram paneli, przetwornicy i metalowej obudowy bojlera zamyka obwód ochronny i minimalizuje ryzyko porażenia w przypadku awarii izolacji. Norma PN-EN 50524:2009 dotycząca złączek fotowoltaicznych oraz PN-EN 60335-2-21 dla bojlerów elektrycznych jasno określają wymagania dotyczące uziemienia ochronnego i rezystancji izolacji.

Ostrzeżenie: nie każde urządzenie współpracuje z przetwornicą solarną

Przetwornice solarne Off-Grid projektowane są głównie do zasilania odbiorników rezystancyjnych, czyli tych, w których prąd i napięcie są w fazie. Bojler z grzałką, mata grzewcza, grzejnik olejowy, kuchenka elektryczna czy piekarnik to odbiorniki rezystancyjne, które przetwornica obsługuje bez problemu, bo ich współczynnik mocy cos fi wynosi 1,0.

Problem zaczyna się przy urządzeniach indukcyjnych: silnikach, sprężarkach, transformatorach, pompach. Prąd rozruchowy silnika może być 3-7 razy wyższy od prądu ciągłego, co w ułamku sekundy wyzwala zabezpieczenie przeciążeniowe przetwornicy. Lodówka, klimatyzacja, pompa ciepła, a nawet zwykła wiertarka mogą więc nie działać z przetwornicą Off-Grid, chyba że model ma funkcję soft start lub rezerwę mocy szczytowej 2-3-krotnie wyższą od mocy ciągłej.

Elektronika impulsowa (zasilacze komputerowe, ładowarki do telefonów, telewizory LED) też potrafi sprawiać kłopoty, bo generuje harmoniczne, które zakłócają pracę algorytmu MPPT. W takich przypadkach warto wybierać przetwornice z filtrem EMC oraz wyjściem sinusoidy czystej (pure sine wave), a nie zmodyfikowanej (modified sine wave).

Nie podłączaj do przetwornicy solarnej urządzeń z zasilaczami impulsowymi bez wcześniejszego sprawdzenia specyfikacji producenta. Tanie ładowarki USB potrafią przy zmodyfikowanej sinusoidzie wydawać piszczenie i grzać się do niebezpiecznych temperatur, a zasilacze laptopów mogą po prostu odmówić współpracy.

Realne oszczędności: bojler 2 kW zasilany panelami

Roczne oszczędności przy zasilaniu bojlera fotowoltaiką wyliczysz w trzech krokach. Najpierw określ dzienne zużycie energii przez grzałkę, potem pomnóż przez 365, a na koniec porównaj z aktualną taryfą. Dla bojlera 2 kW pracującego 4 godziny dziennie to 2 kW × 4 h × 365 = 2920 kWh rocznie.

Przy taryfie G11 (dla gospodarstw domowych) z ceną około 0,65 zł/kWh brutto roczny koszt podgrzewania wody prądem z sieci wynosi około 1898 zł. Po przejściu na zasilanie z paneli fotowoltaicznych przez przetwornicę Off-Grid koszt spada do zera, bo energia słoneczna nie ma bieżącej opłaty za kilowatogodzinę. To realna oszczędność niemal 1900 zł rocznie, która przy cenie instalacji wynoszącej około 3000-5000 zł (panele + przetwornica) zwraca się w ciągu dwóch, trzech lat.

Dla domu czteroosobowego z panelami 4 kW, przetwornicą 4 kW i bojlerem 200 l typowy dzień pracy wygląda tak: od godziny 9 do 15 panele produkują średnio 18-22 kWh, z czego bojler pobiera 8 kWh (2 kW × 4 h), a pozostałe 10-14 kWh ładuje akumulator 48 V 200 Ah (LiFePO4) lub zasila matę grzewczą, pompę cyrkulacyjną, oświetlenie LED. To scenariusz, w którym roczna amortyzacja inwestycji mieści się w przedziale 2-4 lat, a żywotność instalacji przekracza 15-20 lat.

Checklista: co kupić do grzania wody z fotowoltaiki

• Panele fotowoltaiczne o łącznej mocy równej lub wyższej od mocy grzałki (np. 4 panele 1000 W dla bojlera 2 kW z zapasem).
• Przetwornica solarna MPPT o mocy o 20-30% wyższej od mocy paneli, najlepiej w wersji Off-Grid lub GRID z bypass.
• Akumulator LiFePO4 o napięciu 24 V lub 48 V i pojemności dopasowanej do dziennego zużycia.
• Zabezpieczenia: bezpieczniki topikowe DC, wyłącznik nadprądowy, ogranicznik przepięć typu I+II.
• Kable solarne o przekroju 4-6 mm², odporne na UV i warunki atmosferyczne (np. Solar Flex).
• Złączki MC4 do połączeń paneli, najlepiej z certyfikatem TUV.
• Konstrukcja montażowa dopasowana do dachu skośnego lub płaskiego, z aluminium lub stali nierdzewnej.
• Bojler z grzałką rezystancyjną o mocy 2-3 kW, najlepiej z anodą tytanową.

Mini-FAQ wplecione w kontekst

Czy przetwornica solarna może współpracować z akumulatorami samochodowymi? Teoretycznie tak, ale akumulatory kwasowo-ołowiowe rozruchowe nie tolerują głębokich rozładowań poniżej 50% pojemności, więc szybko stracą żywotność w trybie cyklicznym. Akumulatory trakcyjne (głębokiego rozładowania) sprawdzają się lepiej, ale LiFePO4 i tak biją je na głowę pod względem liczby cykli.

Czy przetwornica Off-Grid z akumulatorem zastąpi tradycyjną instalację on-grid? W domu o rocznym zużyciu 4000 kWh potrzebujesz magazynu energii o pojemności co najmniej 10 kWh, czyli banku LiFePO4 48 V 200 Ah. To inwestycja rzędu 6000-9000 zł, która przy obecnych cenach prądu zwraca się dopiero po 5-7 latach. Dla większości domów instalacja on-grid z magazynem energii lub bez niego pozostaje bardziej opłacalna, ale do podgrzewania wody Off-Grid bije on-grid na głowę.

Czy przetwornica 4 kW wystarczy do domu z pompą ciepła? Pompa ciepła to urządzenie indukcyjne z prądem rozruchowym 3-5 razy wyższym od nominalnego, więc przetwornica solarna Off-Grid o mocy ciągłej 4 kW nie obsłuży sprężarki o mocy 3 kW. Do pomp ciepła potrzebujesz inwertera hybrydowego z funkcją soft start albo pełnowymiarowego falownika on-grid.

Źródła danych i norm

Parametry techniczne przetwornic podane w artykule pochodzą z kart katalogowych producentów AZO Digital i Volt Polska, działających na rynku polskim od 2005 roku, z 20-letnim doświadczeniem w branży fotowoltaicznej. Ceny energii elektrycznej i taryfa G11 odpowiadają stawkom operatorów sieci dystrybucyjnych obowiązującym w 2024 roku. Zasady doboru mocy i konfiguracji instalacji Off-Grid oparto na normie PN-EN 50524:2009 dotyczącej złączek fotowoltaicznych oraz wytycznych PN-EN 60335-2-21 dla bojlerów elektrycznych. Wzory na sprawność kontrolerów MPPT i straty energii w regulatorach PWM zaczerpnięto z raportów branżowych oraz dokumentacji technicznej algorytmów śledzenia punktu mocy maksymalnej stosowanych w nowoczesnych przetwornicach solarnych.

Skontaktuj się z doradcą technicznym, aby otrzymać indywidualną wycenę instalacji fotowoltaicznej z przetwornicą dopasowaną do Twojego domu, liczby domowników i aktualnego zużycia energii.
