Jaki odstęp między panelami fotowoltaicznymi na gruncie

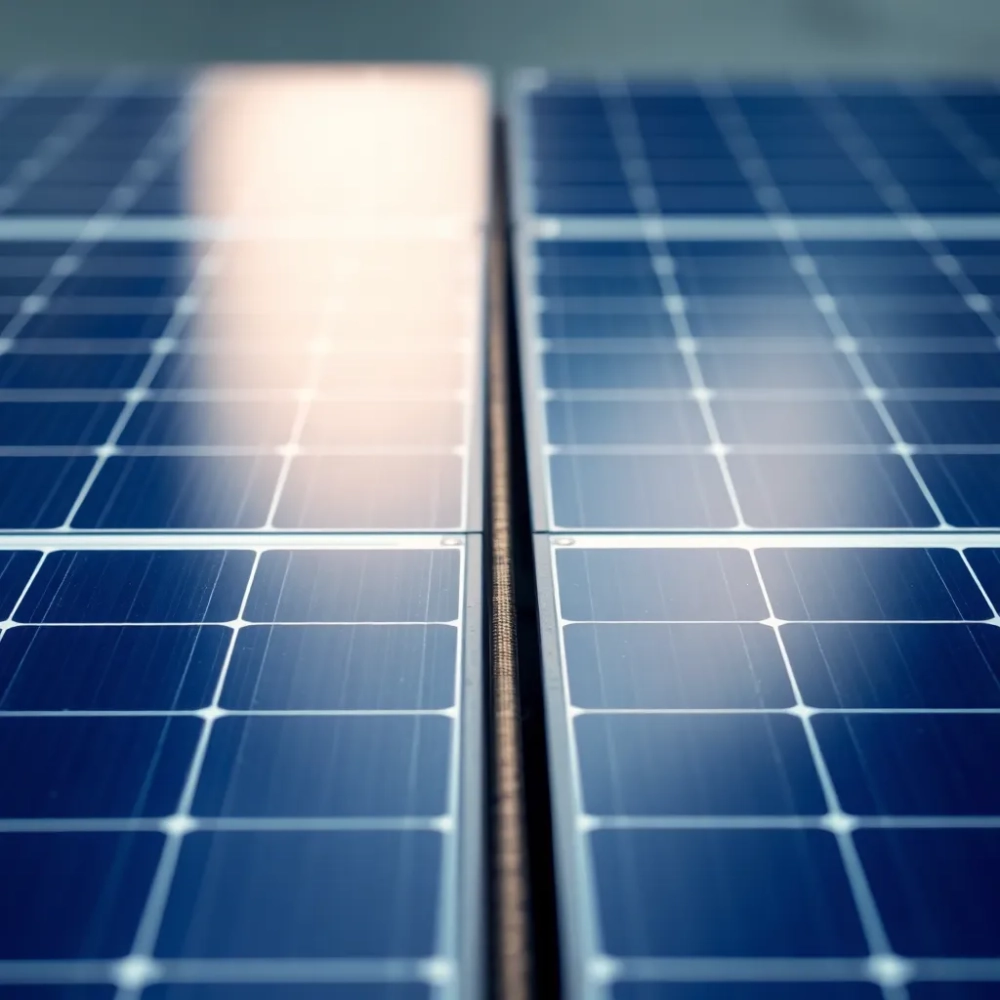

Tak odstęp między panelami fotowoltaicznymi jest potrzebny, a jego pominięcie kończy się pęknięciami szyby albo utratą gwarancji producenta modułu. Producenci zalecają od 6 do 10 mm przerwy dylatacyjnej przy montażu gruntowym, ponieważ rama aluminiowa pracuje pod wpływem temperatury i „nie ma gdzie się rozszerzyć". Poniżej znajdziesz fizykę tego zjawiska, konkretne wartości od pięciu czołowych marek oraz praktyczną checklistę, która pozwala uniknąć najczęstszych błędów wykonawczych.

• Dlaczego szczelina dylatacyjna jest konieczna
• Rozszerzalność cieplna ramy i wzór na luz montażowy
• Odstęp zalecany przez producentów modułów
• Montaż gruntowy na aluminium i stali różnice w dylatacji
• Najczęstsze błędy przy układaniu paneli w rzędzie
• Checklista montażowa 8 punktów przed oddaniem pola
• Kiedy odstęp może być naprawdę mały
• Normy i dokumenty odniesienia

Dlaczego szczelina dylatacyjna jest konieczna

Każdy panel PV osadzony w aluminiowej ramie zmienia swoje wymiary pod wpływem temperatury. Latem rama nagrzewa się do 70-80°C, zimą spada do -20°C. Przy takiej różnicy ΔT = 100 K metr aluminium wydłuża się o około 2,3 mm. W panelu o długości 1,72 m daje to już ~4 mm ruchu, który musi mieć dokąd „uciec".

Bez szczeliny rama napiera na sąsiedni moduł i na klemy mocujące. Pojawiają się naprężenia, które przenoszą się na szkło harfowane modułu oraz na ogniwa krzemowe. To prosta droga do mikropęknięć niewidocznych gołym okiem, a jednocześnie nieodwracalnych.

Druga kwestia to tolerancje wymiarowe profili i kątowników montażowych. Normy dopuszczają odchyłki rzędu ±1-2 mm na metr. Skumulowanie tych tolerancji w rzędzie dziesięciu paneli potrafi dać kilkanaście milimetrów różnicy. Szczelina dylatacyjna staje się wtedy jedynym buforem, który pozwala złożyć pole modułów w jedną prostą linię.

Trzeci powód ma charakter czysto wykonawczy. Montażysta pracujący z klemami środkowymi potrzebuje fizycznego luzu, żeby wsunąć moduł pod klemy i skorygować geometrię. Bez tego luzu pojawia się klasyczny klincz: panel nie wchodzi, ekipa używa siły, rama się odkształca, klemy nie dociskają równo.

Czwarty, często pomijany aspekt, to bezpieczeństwo elektryczne. Szczelina zapewnia dostęp do zacisków MC4 oraz puszki przyłączeniowej z tyłu modułu. Serwisant musi mieć możliwość odpięcia kabla bez konieczności demontażu sąsiedniego panela. Ściśnięte moduły skutecznie tę czynność uniemożliwiają.

Uwaga: Brak szczeliny = pęknięcia szyby, mikropęknięcia ogniw, utrata gwarancji producenta modułu oraz ryzyko braku dostępu serwisowego.

Rozszerzalność cieplna ramy i wzór na luz montażowy

Współczynnik rozszerzalności liniowej α dla aluminium 6063 T6 wynosi 23 µm/m·K. Wzór na przyrost długości jest prosty: ΔL = L × ΔT × α. Dla panelu 1,72 m przy ΔT = 80 K (od -20°C do +60°C) wynik to ΔL = 1,72 × 80 × 0,000023 = 0,00316 m, czyli 3,16 mm na stronę. Dwa sąsiadujące panele mogą więc „urosnąć" łącznie o ponad 6 mm w najgorętszy dzień lata.

Wartość ΔT zależy od lokalizacji instalacji. W Polsce centralnej realistyczne ΔT robocze wynosi 70 K (od -10°C do +60°C), co daje ΔL ≈ 2,8 mm. Na instalacji naziemnej w pełnym słońcu temperatura ramy potrafi jednak dojść do 75-80°C, więc projektanci przyjmują zapas.

Do tego dochodzi histereza. Rama w ciągu doby przechodzi dziesiątki cykli nagrzewania i chłodzenia. Każdy cykl generuje mikroruchy, które kumulują się w punktach mocowania. Klemy muszą mieć możliwość kompensacji tego ruchu, a jedynym miejscem, gdzie to się dzieje, jest właśnie szczelina dylatacyjna.

Jak policzyć minimalny luz krok po kroku

• Zmierz długość panelu L (najczęściej 1,72 m, rzadziej 1,86 m).
• Oszacuj maksymalne ΔT dla danej lokalizacji i ekspozycji.
• Oblicz ΔL = L × ΔT × α, gdzie α = 0,000023 dla aluminium.
• Pomnóż wynik przez 2 (ruch paneli z dwóch stron).
• Dodaj 2 mm zapasu na tolerancje wymiarowe profili.

Dla typowego panelu 1,72 m, ΔT = 80 K i aluminium: ΔL × 2 = 6,3 mm. Po dodaniu zapasu minimalny odstęp to 8 mm. Producenci podają więc widełki 6-10 mm nie bez powodu.

Odstęp zalecany przez producentów modułów

Instrukcje montażowe różnią się w zależności od marki, ale wszystkie mieszczą się w przedziale 5-10 mm. Poniższe wartości pochodzą z kart technicznych i instrukcji instalacji poszczególnych producentów.

Różnice wynikają z grubości ramy, głębokości klemy oraz wewnętrznych testów termicznych producenta. Q.Cells stosuje ramę o grubości 30 mm i wymaga większego luzu, LG ma ramę 35 mm, ale z mniejszą tolerancją wymiarową, więc wystarczy 6 mm.

Wskazówka: Zawsze sprawdzaj aktualną instrukcję montażu dołączoną do konkretnej serii modułów. Karty techniczne zmieniają się co rok, a wartości podane na stronach internetowych bywają uogólnione.

Montaż gruntowy na aluminium i stali różnice w dylatacji

Materiał konstrukcji nośnej ma bezpośredni wpływ na wymiar szczeliny. Aluminium 6063 T6 ma α = 23 µm/m·K, stal ocynkowana konstrukcyjna α ≈ 12 µm/m·K. Różnica jest prawie dwukrotna, co oznacza, że konstrukcje stalowe „pracują" wolniej.

Na konstrukcji aluminiowej standardem jest szczelina 8-10 mm. Profile C aluminiowe rozszerzają się szybciej niż stalowe, a jednocześnie są lżejsze, przez co poddają się większym odkształceniom pod obciążeniem wiatrem. Dylatacja odgrywa więc podwójną rolę.

Na konstrukcji stalowej można zejść do 5-8 mm. Profile stalowe są masywniejsze, mniej podatne na odkształcenia i wolniej reagują na zmiany temperatury. Wielu wykonawców wybiera stal właśnie ze względu na prostotę montażu w rzędach dłuższych niż 20 paneli.

Przy dużych polach gruntowych rzędy potrafią mieć 30, 50, a nawet 80 paneli. W takiej skali rozszerzalność kumuluje się i wymusza dylatację co 10-15 paneli. Na aluminium przerwa dylatacyjna rośnie do 12-15 mm. Na stali wystarczy 8-10 mm, ale i tak musi się pojawić.

Kiedy można zmniejszyć odstęp poniżej minimum producenta

Istnieją sytuacje, w których szczelina 4-5 mm bywa akceptowalna, choć wymaga dodatkowych zabiegów wykonawczych. Pierwsza to montaż na szynie z regulatorem (śruba mimośrodowa), który pozwala korygować pozycję panela po zamontowaniu. Druga to zastosowanie klem elastycznych z wkładką EPDM, kompensującą drobne ruchy ramy. Trzecia to instalacje w klimacie o małych amplitudach rocznych, na przykład na terenach nadmorskich, gdzie ΔT rzadko przekracza 50 K.

W każdym z tych przypadków granicą jest norma IEC 61215, według której moduł musi przejść 200 cykli termicznych od -40°C do +85°C bez pęknięć szkła i delaminacji. Test jest surowszy niż realne warunki pracy, więc minimum podane przez producenta uwzględnia ten zapas.

Najczęstsze błędy przy układaniu paneli w rzędzie

Brak dylatacji przy dużych polach to błąd numer jeden na instalacjach powyżej 1 MW. Wykonawca układa 25 paneli pod rząd „na styk", żeby zyskać pół metra powierzchni. Po roku rama zaczyna napierać, klemy odkształcają się, pojawiają się pęknięcia w szkle hartowanym. Naprawa wymaga demontażu połowy pola.

Drugi klasyk to sztywne klemy bez wkładki EPDM. Klemy aluminiowe bez przekładki potrafią naciąć anodowaną ramę w miejscu kontaktu. Szczelina dylatacyjna nie rozwiązuje tego problemu, bo klemy same w sobie muszą być elastyczne.

Trzeci błąd to brak luzu na nierównościach gruntu. Konstrukcja gruntowa opiera się na palach wbijanych lub kotwach śrubowych. Nawet przy precyzyjnym wytyczeniu odchyłki osi pala sięgają ±2 cm. Szczelina dylatacyjna plus luz w klemach pozwalają zniwelować te różnice. Bez nich panele „wspinają się" jeden na drugi w miejscu, gdzie grunt obniża się o kilka centymetrów.

Czwarty problem to montaż bez szablonu szczeliny. Ekipa polega na „oku" i ustawia moduły na oko. Po dziesięciu panelach błąd narasta i ostatni moduł wchodzi na siłę. Rozwiązanie jest proste: szablon z tworzywa o grubości 8 mm, który wkłada się między panele przy każdym klemowaniu.

Piąty, kosztowny błąd, to pominięcie kontroli geometrii co 10 paneli. Nitka laserowa lub sznurek traserski pozwalają wykryć drift, zanim stanie się problemem. Kilka minut pomiaru oszczędza dni pracy przy reklamacji.

Ryzyko utraty gwarancji: Producenci modułów (Q.Cells, LG, JA Solar, LONGi, Trina) w instrukcjach montażu zastrzegają, że brak zachowania minimalnych odstępów i tolerancji montażowych skutkuje utratą gwarancji produktowej. Dotyczy to zwłaszcza gwarancji na szkło i ogniwa.

Checklista montażowa 8 punktów przed oddaniem pola

• Szablon szczeliny o grubości zgodnej z instrukcją producenta modułów (5-10 mm).
• Klemy środkowe z wkładką EPDM, klemy końcowe zgodne z kolorem ramy.
• Momenty dokręcania klem wg karty technicznej producenta (zwykle 18-22 Nm).
• Kontrola geometrii co 10 paneli: linia prosta, brak schodków, równa szczelina.
• Dylatacja co 10-15 paneli w rzędach dłuższych niż 20 modułów.
• Sprawdzenie luzu na klemach elastycznych przy pierwszym panelu i ostatnim w rzędzie.
• Pomiar temperatury ramy w najgorętszym momencie dnia (opcjonalnie, do weryfikacji ΔT).
• Fotografia szczeliny dylatacyjnej z linijką w skali dowód dla inwestora i ubezpieczyciela.

Kiedy odstęp może być naprawdę mały

Instalacje na dachach płaskich z balastem i mikrofalownikami często pracują ze szczeliną 3-5 mm. Wynika to z mniejszej różnicy temperatur (dach nagrzewa się inaczej niż grunt w pełnym słońcu) oraz z faktu, że moduły są podparte na całej długości, a nie zawieszone na klemach. Mimo to zaleceniem producenta pozostaje minimum 6 mm.

Panele bifacjalne montowane w układzie pionowym (pionowo na słupku) mają mniejsze ΔT, bo promienie słońca padają prostopadle do krótszego boku. Szczelina 5 mm jest wtedy akceptowalna. To wyjątek, nie reguła, więc nie warto na nim budować ogólnej strategii montażowej.

Normy i dokumenty odniesienia

• IEC 61215 badanie kwalifikacyjne modułów PV, w tym test cykli termicznych.
• PN-EN 1991-1-1 Eurocode 1, oddziaływania na konstrukcje, w tym obciążenia paneli PV.
• PN-EN 1999-1-1 Eurocode 9, projektowanie konstrukcji aluminiowych.
• Karty techniczne i instrukcje montażu producentów modułów (Q.Cells, LG, JA Solar, LONGi, Trina Solar).
• Instrukcje producentów konstrukcji gruntowych profile aluminiowe 6063 T6, profile stalowe S235/S355 ocynkowane ogniowo.

Szczelina dylatacyjna to nie ozdobnik projektu, lecz warunek utrzymania gwarancji i wieloletniej bezawaryjnej pracy instalacji. Wartość 8 mm dla aluminium i 5-6 mm dla stali, potwierdzona szablonem i kontrolą geometrii, chroni inwestycję na długie lata.
