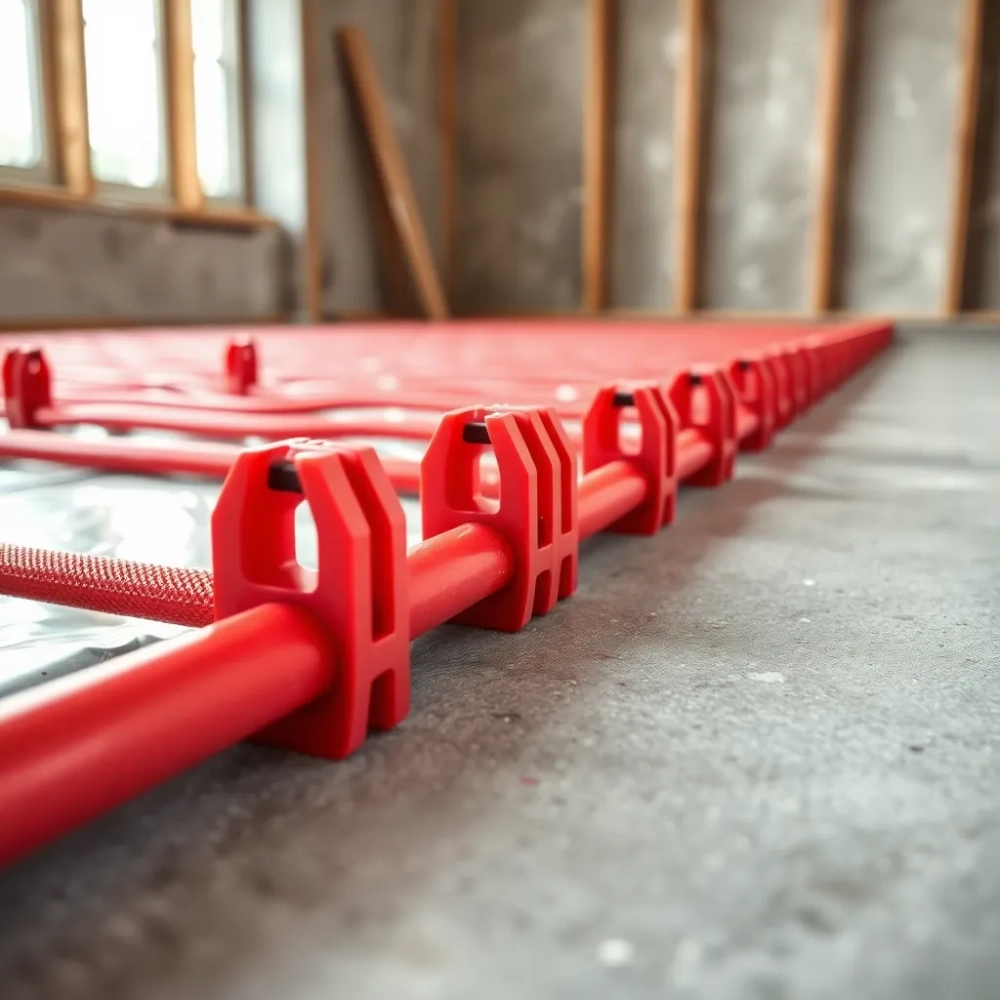

Klipsy do podłogówki

Między folią odblaskową a pierwszym obiegiem ciepłej wody w rurze stoi setka drobnych decyzji, z których połowa potrafi zepsuć cały system. Klipsy do podłogówki wydają się detalem, dopóki wylewka nie wypchnie rury do góry albo strefa przy oknie nie zacznie grzać jak letni piasek. Dobór spinek, ich długość, sposób mocowania i kompatybilność z folią decydują o tym, czy podłoga odda równomiernie 90 W/m², czy będzie miała martwe pola i trzaski przy ścianach. Wszystko, co przeczytałeś w aukcjach i na forach, skupia się na cenie i nazewnictwie. Poniżej znajdziesz mechanikę mocowania rur, konkretne liczby zużycia i przegląd grubości folii, które razem pozwalają policzyć koszt materiałowy bez zgadywania. Różnica między instalacją działającą dwadzieścia lat a taką, którą trzeba skuwać po pięciu, najczęściej mieści się właśnie w tych kilkunastu gramach plastiku na metr rury.

• Spinki do rur ogrzewania podłogowego rodzaje i zastosowanie
• Folia z kratką do podłogówki fundament izolacji i mocowania
• Taśma dylatacyjna brzegowa obowiązkowy element systemu
• Montaż klipsów do podłogówki krok po kroku
• Najczęstsze błędy przy mocowaniu rur klipsami
• Kalkulator zużycia materiałów przykład dla 50 m²
• Dobór zestawu pod powierzchnię checklista zakupowa

Spinki do rur ogrzewania podłogowego rodzaje i zastosowanie

Rynek dzieli spinek na trzy kategorie, które różnią się mechaniką trzymania rury i tempem montażu. Pierwsza to klipsy krótkie L-30 i długie L-50, wciskane ręcznie w matę styropianową lub warstwę profilowaną. Druga to łączniki do takera ręcznego i automatycznego, oznaczone L-45 (krótkie, na drucie 45 mm) oraz L-60 (długie, na taśmie). Trzecia to spinki zgrzewane, dostępne jako L-50 i L-60, przeznaczone do montażu maszynowego z dużą prędkością przesuwu.

Klips wciskane ręcznie działają na prostej zasadzie mechanicznego zakotwiczenia w podłożu. Kołek z tworzywa wchodzi w styropian albo w perforowany profil maty, a dwa ząbki obejmują rurę 16 lub 17 mm. Siła wyciągu pojedynczego łącznika waha się od 8 do 14 kg, co wystarcza, gdy rura leży pod rozstawie 15-20 cm. Sprawdzają się w małych pomieszczeniach i przy łukach, gdzie taker nie ma sensu.

Łączniki do takera działają inaczej. Drut 45 mm wbija się w izolację pod kątem prostym, a plastikowa główka obejmuje rurę od góry. Zaletą jest tempo: 4-5 klipsów na metr bieżący rury zakłada się w 30-40% czasu w porównaniu z ręcznym wciskaniem. Minusem jest mniejsza precyzja w gęstych łukach, gdzie grot takera może ześlizgnąć się z krawędzi folii.

Spinki zgrzewane w taśmie (L-50, L-60) to standard przy dużych powierzchniach powyżej 80 m². Bęben z taśmą podaje łączniki jeden po drugim do głowicy, a operator prowadzi ją wzdłuż rury. Zużycie waha się od 3 do 5 sztuk na metr bieżący rury przy rozstawie 15 cm, czyli około 20-33 spinek na metr kwadratowy podłogi. Rozstaw 10 cm podnosi zużycie do 50-55 sztuk/m².

Warto wiedzieć, że nie każdy łącznik współpracuje z każdą rurą. Klips L-30 obsługuje średnice 14-17 mm, ale rury 20 mm wymagają już wersji oznaczonej L-50 lub specjalnych spinek do dużych średnic. Folia z kratką do podłogówki 50 m², najczęściej spotykana na rynku, ma oczka o boku 50 mm i toleruje wszystkie wymienione łączniki, pod warunkiem, że grot takera trafia w przecięcie linii, nie w środek kwadratu.

Dobór spinek zależy też od typu wylewki. Anhydryt o gęstości 2100 kg/m³ wywiera inny nacisk na rurę niż cementowy tradycyjny 2000 kg/m³, ale różnica w doborze klipsów jest pomijalna. Liczy się natomiast grubość warstwy nad rurą. Gdy przekracza 6,5 cm, sama masa wylewki dociska rurę do izolacji i klipsy pełnią jedynie rolę pozycjonera. Poniżej 4,5 cm nad rurą potrzebne są łączniki o zwiększonej nośności (wersje wzmocnione, oznaczane przez producentów symbolem H lub HT).

Folia z kratką do podłogówki fundament izolacji i mocowania

Folia pełni dwie funkcje naraz. Po pierwsze odbija promieniowanie cieplne z powrotem do wylewki, dzięki czemu 15-30% energii, która bez folii uciekłaby w strop, zostaje w pomieszczeniu. Po drugie stanowi bazę do mocowania rur klipsami, bo bez niej grot takera nie ma w co wejść. Trzy grubości spotykane na rynku to 70 µm, 105 µm i 130 µm. Każda ma uzasadnione zastosowanie.

Folia 70 µm sprawdza się w remontach, gdzie każdy milimetr podłogi ma znaczenie, oraz w pomieszczeniach nad pomieszczeniami ogrzewanymi, gdzie nie trzeba walczyć o każdy Wat. Wytrzymałość na przebicie wynosi 90-110 N, co wystarcza, gdy rura leży równo i nie ma punktowych obciążeń. Cena zamyka się w 4-6 zł/m².

Folia 105 µm to standard nowych budynków. Wytrzymałość na przebicie rośnie do 140-160 N, a folia lepiej znosi chodzenie po niej podczas montażu. Przy grubości 105 µm błąd montażysty, który nadepnie na zakładkę, nie kończy się przedziurawieniem. Cena oscyluje między 7 a 10 zł/m².

Folia 130 µm idzie tam, gdzie wylewka anhydrytowa jest cienka (3-4 cm), a rury 20 mm. Wytrzymałość 180-220 N pozwala przenosić punktowe obciążenia bez rozciągania materiału. Stosuje się ją też na stropach drewnianych z legarami, gdzie ugięcie podłogi między belkami mogłoby uszkodzić cieńszą folię. Kosztuje 10-14 zł/m².

Szerokość rolki to najczęściej 1 metr, a powierzchnia 50 m². Przy obliczaniu zapotrzebowania trzeba doliczyć 5% na zakładki. Wzór jest prosty: powierzchnia pomieszczenia × 1,05 = ilość folii. Pokój 50 m² wymaga więc 52,5 m² folii, czyli dwóch rolek (100 m²) z zapasem lub jednej rolki i docinki z drugiej. Folia odblaskowa do ogrzewania podłogowego musi też zachodzić na ściany na wysokość taśmy dylatacyjnej, czyli około 15 cm.

Folia kratka do podłogówki różni się od folii gładkiej nie tylko wzorem nadruku, ale też grubością warstwy metalizowanej. Tańsze produkty mają aluminium 30-40 nm, lepsze 60-80 nm. Przy różnicy cenowej 1-2 zł/m² warto wybrać wariant z grubszą metalizacją, bo emisyjność spada wtedy z 0,15 do 0,05, a to w skali roku daje 8-12% oszczędności na kosztach ogrzewania.

Taśma dylatacyjna brzegowa obowiązkowy element systemu

Taśma brzegowa kompensuje rozszerzalność termiczną wylewki, która przy temperaturze 35°C i powierzchni 40 m² potrafi wydłużyć się o 2-3 cm. Bez taśmy napiera na ściany, pęka przy dylatacjach progowych i unosi płytki. Parametry standardowe to 8 mm grubości, 150 mm wysokości i 50 mb długości na rolce. Pianka polietylenowa o gęstości 20-25 kg/m³ wystarcza do tłumienia naprężeń w typowym mieszkaniu.

Montaż wymaga ciągłości na całym obwodzie pomieszczenia. Taśma musi sięgać od warstwy izolacji do wysokości 1-2 cm ponad przewidywany poziom wylewki. Po związaniu wylewki nadmiar odcina się nożem, a szczelinę między taśmą a listwą przypodłogową zamyka się elastycznym kitem. Cięcie powinno biec 5 mm poniżej powierzchni gotowej podłogi, bo inaczej krawędź taśmy wystaje potem spod cokołu.

Najczęstszy błąd to rezygnacja z taśmy w łazienkach i kuchniach, bo "wylewka jest mała". To właśnie w tych pomieszczeniach długość obwodu do powierzchni jest największa, a naprężenia skupiają się przy progach. Drugi błąd to stosowanie taśmy o grubości 5 mm zamiast 8 mm. Cieńsza taśma ugina się pod ciężarem wylewki i nie kompensuje ruchów, co prowadzi do spękań przy oknach podłogowych.

Zużycie taśmy brzegowej oblicza się po obwodzie pomieszczenia minus otwory drzwiowe. Pokój 50 m² w kształcie kwadratu (7,07 × 7,07 m) ma obwód 28,3 m. Po odjęciu drzwi (1 m) zostaje 27,3 m, czyli mniej niż jedna rolka 50 mb. Przy większych mieszkaniach 70-90 m² wychodzi zwykle 1,5-2 rolki.

Montaż klipsów do podłogówki krok po kroku

Przed rozpoczęciem mocowania rur folia musi leżeć na warstwie izolacji termicznej (styropian EPS 100 lub XPS 300) z zakładkami minimum 5 cm, sklejonymi taśmą aluminiową. Bez klejenia zakładek gorąca wylewka wciąga folię pod siebie i tworzy mostki termiczne. Po ułożeniu folii obrysowuje się rozmieszczenie pętli grubym markerem, kładąc trasę od rozdzielacza do najdalszego punktu.

Mocowanie rur ogrzewania podłogowego zaczyna się przy rozdzielaczu, gdzie rura ma najniższą temperaturę i najmniejszą tendencję do rozszerzania się. Pierwszy klips wbija się 10 cm od ściany, kolejne co 30-50 cm na prostych odcinkach i co 15-20 cm na łukach. W łukach gęstość spinek rośnie, bo wylewka anhydrytowa ma tendencję do wypychania rury na zewnątrz zakrętu.

Kolejność mocowania zależy od typu takera. W takera ręcznego ładuje się 50-100 spinek, a operator klęka i wbija każdy z osobna. Takt pracy wynosi 8-12 klipsów na minutę, więc 200 klipsów na 50 m² zajmuje 25-30 minut. Taker automatyczny pneumatyczny osiąga 30-40 klipsów na minutę, ale wymaga kompresora i węża, co utrudnia pracę w ciasnych łazienkach.

Spinki do rur ogrzewania podłogowego wciskane ręcznie sprawdzają się tam, gdzie trasa rury zmienia kierunek co 1-2 metry. Ich zaletą jest brak konieczności trzymania takera nad głową przez kilka godzin. Minusem jest zmęczenie nadgarstka przy powierzchniach powyżej 40 m², dlatego instalatorzy dzielą takie pokoje na strefy i robią przerwy.

Po ułożeniu wszystkich pętli sprawdza się ciśnieniowo szczelność systemu. Rury napełnia się wodą do ciśnienia 3-4 bar i obserwuje przez 30 minut. Spadek ciśnienia o 0,2 bar wskazuje na nieszczelność, zwykle przy połączeniu z rozdzielaczem, rzadziej na przebicie klipsem. Dopiero po próbie ciśnienia wylewa się jastrych.

Najczęstsze błędy przy mocowaniu rur klipsami

Brak ciągłości folii odblaskowej to błąd numer jeden. Instalator kładzie pasy obok siebie bez zakładek, wylewka wciąga folię pod spód i tworzą się kanały, przez które ciepło ucieka. Każdy kanał obniża temperaturę podłogi o 1-2°C w pasie szerokości 10-15 cm. Rozwiązaniem jest zakładka 5-8 cm i taśma aluminiowa co 50 cm.

Za rzadkie mocowanie rur (klips co 60-80 cm) to drugi błąd. Wylewka anhydrytowa o grubości 4,5 cm nad rurą waży około 95 kg/m², a siła wyporu działająca na rurę w łuku sięga 6-8 N na centymetr bieżący. Przy trzech klipsach na metr rura może unieść się o 2-4 mm przed związaniem wylewki, co zmienia rozstaw i tworzy martwe strefy.

Pomylenie grubości folii zdarza się przy zakupie online. Klient zamawia 105 µm, a dostaje 70 µm, bo nazwa produktu zawiera tylko "metalizowaną". Folia 70 µm przebija się pod ciężarem buta z obcasem, a otwór w folii to mostek termiczny o powierzchni 2-3 cm². Warto sprawdzić grubość suwmiarką przed ułożeniem.

Brak taśmy brzegowej przy dużych powierzchniach powyżej 40 m² powoduje pękanie wylewki przy ścianach po pierwszym sezonie grzewczym. Wylewka anhydrytowa rozszerza się o 0,01 mm/m na każdy stopień Celsjusza, więc przy różnicy 20°C i powierzchni 50 m² wydłużenie sięga 1 cm. Taśma 8 mm kompensuje ten ruch bez naprężeń.

Mocowanie rur przed próbą ciśnieniową to błąd proceduralny. Jeśli rura okaże się nieszczelna, trzeba ją wyrwać z klipsów i wymienić, niszcząc przy tym folię. Prawidłowa kolejność to: ułożenie bez mocowania, próba ciśnieniowa, korekta trasy, mocowanie klipsami, druga próba ciśnieniowa po ostatecznym mocowaniu.

Stosowanie spinek niekompatybilnych ze średnicą rury to piąty grzech główny. Klips L-30 trzyma rurę 16 mm, ale na rurze 20 mm ząbki nie domykają się i rura wysuwa się przy pierwszym podaniu ciepłej wody. Rozwiązaniem jest czytanie oznaczeń na opakowaniu spinek i używanie spinek tej samej serii co rury, najlepiej od jednego producenta.

Ostatni błąd to zbyt wczesne odcięcie nadmiaru taśmy brzegowej. Odcina się ją po związaniu wylewki, czyli po 7-14 dniach w zależności od typu. Cięcie wcześniej powoduje wypływanie mleczka anhydrytowego pod taśmę i tworzenie się pustek przy ścianie.

Kalkulator zużycia materiałów przykład dla 50 m²

Pokój 50 m² w kształcie kwadratu to dobra baza do liczenia. Powierzchnia folii z zapasem na zakładki i wywinięcie na ścianę wynosi 50 × 1,05 = 52,5 m², czyli dwie rolki 50 m² (jedna pełna, druga do połowy) lub jedna rolka z drugą w zapasie. Przy kształcie prostokąta 5 × 10 m obwód rośnie do 30 m, a zużycie taśmy brzegowej do 1,5 rolki.

Liczba rur przy rozstawie 15 cm wynosi około 6,7 mb/m², czyli 335 mb rury na 50 m². Spinki do rur ogrzewania podłogowego przy gęstości 4 szt./mb dają 1340 sztuk. To mniej więcej 4 opakowania po 500 sztuk lub 7 opakowań po 200 sztuk, w zależności od producenta. Rozstaw 10 cm podwaja liczbę rur do 500 mb i liczbę spinek do 2000 sztuk.

Łączny koszt materiałów izolacyjnych i mocujących bez rur i rozdzielacza zamyka się w 600-900 zł dla 50 m². To 12-18 zł/m², czyli około 5-7% całego budżetu ogrzewania podłogowego. Pozorna oszczędność na tańszej folii lub spinek bez certyfikatu oznacza zwykle stratę 8-12% na kosztach eksploatacji w skali roku, czyli 150-300 zł rocznie przy domu 120 m².

Dobór zestawu pod powierzchnię checklista zakupowa

• Pomierz powierzchnię każdego pomieszczenia osobno, nie zaokrąglaj do pełnych metrów
• Dolicz 5% folii na zakładki i wywinięcie na ścianę
• Pomnóż obwód każdego pomieszczenia minus otwory drzwiowe przez 1,05, żeby dostać taśmę brzegową
• Oblicz długość rur: powierzchnia × (100 cm / rozstaw w cm) × współczynnik trasy 1,1
• Wybierz spinki: 3-4 szt./mb przy rozstawie 20 cm, 4-5 szt./mb przy 15 cm, 5-6 szt./mb przy 10 cm
• Sprawdź kompatybilność spinek ze średnicą rury (16/17/20 mm) i typem takera
• Dobierz folię 105 µm jako standard, 130 µm przy cienkiej wylewce lub rurach 20 mm

Przy powierzchniach powyżej 80 m² warto rozważyć zakup kompletu u jednego dystrybutora zamiast trzech osobnych dostawców. Marża na spinki i folii u pojedynczego sprzedawcy sięga 8-12%, więc przy zamówieniu za 1500-2000 zł oszczędność wynosi 120-240 zł. Dodatkową zaletą jest jednolita partia produkcyjna folii, co zmniejsza ryzyko różnic w odcieniu nadruku kratki i drobnych odchyleń w tolerancji wymiarowej.

Klipsy do podłogówki to nie cały system, ale ich rola w stabilności termicznej instalacji bywa niedoceniana. Rura uniesiona o 3 mm w łuku oznacza, że wylewka ma tam 4,8 cm zamiast 4,5 cm, a to przekłada się na opór cieplny wyższy o 6% i temperaturę podłogi niższą o 1,2°C. Skala tych odchyleń mieści się właśnie w sile trzymania pojedynczego klipsa, dlatego ich jakość i gęstość mocowania decydują o równomierności grzania często bardziej niż projekt pętli.

Norma PN-EN 1264-3 reguluje wymagania dotyczące instalacji ogrzewania podłogowego, w tym minimalną gęstość mocowania rur i dopuszczalne odchyłki od projektowanego rozstawu. Wartość 3-5 klipsów na metr bieżący rury wynika z obliczeń wytrzymałościowych zawartych w załączniku A tej normy.

Przy planowaniu zakupów pod konkretną realizację pomocne bywają kalkulatory online udostępniane przez producentów folii oraz dystrybutorów spinek, np. na stronach takich jak uponor.pl, rehau.pl czy wattsindustries.pl, które po wprowadzeniu powierzchni i wybranego rozstawu podają gotowe zestawienie materiałów wraz z cenami.
