Spinki do takera do podłogówki

Spinki zgrzewane do takera 50 mm

Rura pęcznieje od ciepłej wody i kurczy się przy stygnięciu, więc punkt mocowania musi ją trzymać pewnie przez cały cykl grzewczy. Spinki zgrzewane do takera 50 mm rozwiązuje ten problem dzięki stożkowym ząbkom, które wgryzają się w styropian lub matę EPS pod wpływem uderzenia pistoletu. Trzpień klipsa wchodzi w rurę na głębokość około 4 mm, a cztery rozstawione ząbki rozkładają siłę na cztery kierunki, dzięki czemu rura nie wyszarpie się nawet przy rozstawie co 30 cm.

• Spinki zgrzewane do takera 50 mm
• Klipsy do ogrzewania podłogowego 16 mm i 20 mm
• Ile spinek na m² podłogówki
• Dobór spinek krok po kroku

Materiał ma znaczenie, bo to on decyduje o trwałości przez 20-30 lat pracy w betonie. Poliamid PA6 i PA66 wytrzymuje temperaturę do 120°C bez odkształceń, a PVC twardnieje już przy 70°C i pęka po kilku sezonach grzewczych. Producenci klasy premium (Capricorn, Astibi, KF, USTM) stosują poliamid zbrojony włóknem szklanym, co podnosi wytrzymałość na zginanie do 80 MPa. Tańsze klipsy z czystego PVC kosztują 30% mniej, ale przy awarii wymagają kucia posadzki.

Długość 50 mm jest standardem dla rur o średnicy 16, 17 i 18 mm, ponieważ ząbki muszą objąć rurę i wejść w izolację na głębokość minimum 20 mm. Krótsze klipsy 45 mm sprawdzają się przy rurach 12-14 mm w ogrzewaniu ściennym lub sufitowym, gdzie warstwa tynku jest cieńsza. W podłogówce mieszkaniowej 45 mm to ryzyko, bo zbyt płytkie osadzenie powoduje wyrywanie spinek podczas wylewania betonu.

Budowa klipsa pod lupą

Każda spinka składa się z czterech elementów, z których każdy pełni konkretną funkcję mechaniczną. Głowica z czterema ząbkami to część widoczna nad rurą, odpowiada za pierwszy chwyt i centrowanie. Stożkowy trzpień przechodzi przez rurę i wciska się w styropian, blokując pozycję w pionie. Rozporowa stopa rozkłada obciążenie na powierzchni izolacji, zapobiegając wciskaniu klipsa w miękkie EPS. Rowek boczny pozwala taśmociągowi automatycznemu pobierać spineki jedna po drugiej bez zacięć.

Tanio często oznacza słabo. Klipsy bez certyfikatu PN-EN 1264 pękają przy rozstawie rur rzadszym niż 15 cm, bo plastik nie ma odpowiedniej gęstości molekularnej. Na budowie widać to po białych odłamkach wokół pistoletu podczas montażu.

Klipsy do ogrzewania podłogowego 16 mm i 20 mm

Średnica rury dyktuje średnicę klipsa, a nie odwrotnie. Klipsy do ogrzewania podłogowego 16 mm mają wewnętrzny otwór 16,0-16,2 mm, co daje lekki luz montażowy i zapobiega pękaniu rury PE-Xa przy niskich temperaturach. Rury 20 mm wymagają spinek o dokładnie tej samej średnicy, bo zbyt ciasne wciskanie generuje naprężenia szczątkowe w ściance, a zbyt luźne pozwala rurze przesunąć się podczas wylewania.

Najpopularniejsze średnice to 16, 17, 18 i 20 mm, pokrywające 95% instalacji w polskim budownictwie jednorodzinnym. Rury 16 mm dominują w pętlach do 80 mb, 17 mm to standard produkcji polskiej, 18 mm spotyka się w systemach z tworzywa PE-RT II, a 20 mm rezerwuje się do dużych powierzchni powyżej 20 m². Każda z tych średnic ma swój dedykowany klips, bo różnica 1 mm zmienia geometrię ząbków.

Kompatybilność z takerem

Taker ręczny działa na zasadzie sprężyny śrubowej naciągniętej ręcznie, generując siłę 150-200 N. Taki zapas wystarcza do klipsów 16-18 mm w styropianie EPS 100, ale przy XPS lub twardych matach z wypustkami siła spada i montaż staje się męczący. Taker automatyczny zasilany akumulatorem lub sprężonym powietrzem daje stałą siłę 300 N, co eliminuje ten problem i przyspiesza pracę trzykrotnie.

Producenci takerów (Capricorn, USTM, KF) publikują listę kompatybilnych spinek, ale w praktyce większość spinek zgrzewanych pasuje do większości pistoletów, jeśli średnica trzpienia mieści się w zakresie 9,8-10,2 mm. Wyjątkiem są spineki z tworzywa sztucznego z wzmocnionym kołnierzem, które wymagają specjalnych magazynków.

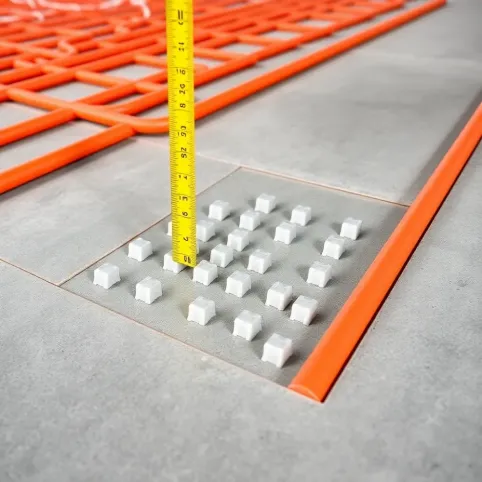

Ile spinek na m² podłogówki

Zapotrzebowanie na klipsy wynika z trzech zmiennych: długości rury na metr kwadratowy, rozstawu spinek na rurze i zapasu na błędy montażowe. Przy standardowym rozstawie rur 15 cm na 1 m² przypada około 6,7 mb rury, a przy rozstawie 20 cm około 5,0 mb. Każdy metr bieżący rury wymaga 2-3 spinek zgrzewanych, w zależności od tego, czy instalator mocuje co 30 cm czy co 50 cm.

Dla typowej łazienki 8 m² z rozstawem rur 15 cm zużycie wynosi: 8 × 6,7 = 53,6 mb rury, 53,6 × 2,5 = 134 spinek. Salon 25 m² przy rozstawie 20 cm wymaga 25 × 5,0 × 2,5 = 313 spinek. Cały dom 120 m² to około 1500-2000 sztuk, co przy cenie 12-18 groszy za sztukę daje koszt 180-360 zł za same klipsy.

Zawsze zamawiaj 10% zapasu. Spinki pękają przy montażu (2-3%), giną na budowie (1-2%) i potrzebujesz ich przy poprawkach po próbie ciśnieniowej. Bez zapasu zostajesz z niedokończoną instalacją i wizytą w sklepie.

Rodzaje klipsów w praktyce

Rynek dzieli klipsy na cztery główne kategorie według metody mocowania do podłoża. Spinki zgrzewane wchodzą w styropian siłą uderzenia i są najszybsze w montażu. Spinki klejone mocuje się do folii lub maty z wypustkami za pomocą kleju montażowego, co eliminuje wiercenie, ale wydłuża czas o 24 godziny (czas schnięcia kleju). Klipsy podwójne (tzw. podwójne uchwyty) trzymają jednocześnie dwie rury w instalacjach z rozstawem 7,5 cm. Klipsy samoprzylepne z taśmą butylową stosuje się przy renowacjach, gdy nie można kuć podłogi.

Najczęstsze błędy montażowe

Zbyt rzadkie rozmieszczenie spinek (co 50 cm zamiast co 30 cm) powoduje, że rura unosi się pod ciężarem wylewki i pojawiają się poduszki powietrzne. Użycie spinek o średnicy 16 mm do rury 20 mm to druga najczęstsza pomyłka, wynikająca z niedokładnego odczytu etykiety na opakowaniu. Mocowanie do niewłaściwej izolacji (XPS bez warstwy kleju) kończy się wyrwaniem klipsa razem z kawałkiem płyty.

Nie stosuj spinek PCV w podłogówce z kotłem na paliwo stałe, gdzie temperatura wody może przekroczyć 80°C. Poliamid PA6 wytrzymuje taką temperaturę, ale PVC mięknie już przy 65°C i odkształca się pod obciążeniem betonu.

Dobór spinek krok po kroku

Sprawdź średnicę rury, którą kupiłeś, mierząc ją suwmiarką. Tolerancja produkcyjna wynosi ±0,1 mm, ale różnica między PE-Xa 16×2 a PERT 16×2 to nieco inny współczynnik rozszerzalności cieplnej. Określ typ izolacji: EPS 100 przyjmuje klipsy zgrzewane, XPS wymaga spinek klejonych lub zgrzewanych z dłuższym trzpieniem. Sprawdź kompatybilność z takerem, bo nie każdy pistolet obsługuje spineki 50 mm, niektóre wymagają 40 mm.

Checklist przed zakupem

• Średnica rury potwierdzona suwmiarką
• Typ izolacji (EPS, XPS, mata z wypustkami)
• Łączna długość rur w projekcie
• Kompatybilność z posiadanym takerem
• Certyfikat PN-EN 1264 na opakowaniu
• Ilość w opakowaniu zbiorczym (250, 500, 1000 szt.)
• 10% zapasu na straty

Norma PN-EN 1264 reguluje wymagania dla wodnego ogrzewania podłogowego, w tym minimalny rozstaw mocowań. Punkt 4.4 normy mówi o konieczności mocowania rur w sposób zapobiegający ich przemieszczaniu podczas montażu i zalewania, co bezpośrednio przekłada się na wymaganą gęstość spinek.

Spinki do takera do podłogówki to nie koszt, na którym się oszczędza, bo konsekwencje złego montażu wychodzą po latach, gdy wylewka pęka, a rura odkształca się. Inwestycja w poliamidowe klipsy klasy premium to 200-400 zł na cały dom, czyli mniej niż metr kwadratowy dobrej terakoty. Za to oszczędzasz na braku konieczności kucia posadzki po pięciu sezonach grzewczych.

Źródła: PN-EN 1264 (norma dotycząca wodnego ogrzewania podłogowego), dane techniczne producentów Capricorn, Astibi, KF, USTM, katalogi takerów ręcznych i automatycznych, doświadczenie własne w montażu instalacji grzewczych. Więcej informacji na temat normy można znaleźć na stronie Polskiego Komitetu Normalizacyjnego (pkn.pl).
