Spinki do ogrzewania podłogowego krótkie 100 szt – pewne mocowanie rur PEX

Rury podłogówki unoszą się na styropianie podczas zalewania, wychodzą z zaplanowanego rozstawu i tworzą mostki termiczne, bo nikt ich porządnie nie przytwierdził. Spinki do ogrzewania podłogowego krótkie rozwiązują ten problem jednym ruchem nadgarstka, a opakowanie 100 szt pozwala domknąć całą pętlę bez przerywania pracy na dokupki.

• Krótkie klipsy montażowe do rur PEX 16 i 20 mm
• Ile spinek na m² podłogówki? Rozstaw i zużycie krok po kroku
• Spinki krótkie vs długie klipsy co wybrać do wylewki?
• Dobór spinek do konkretnego projektu
• Najczęściej zadawane pytania

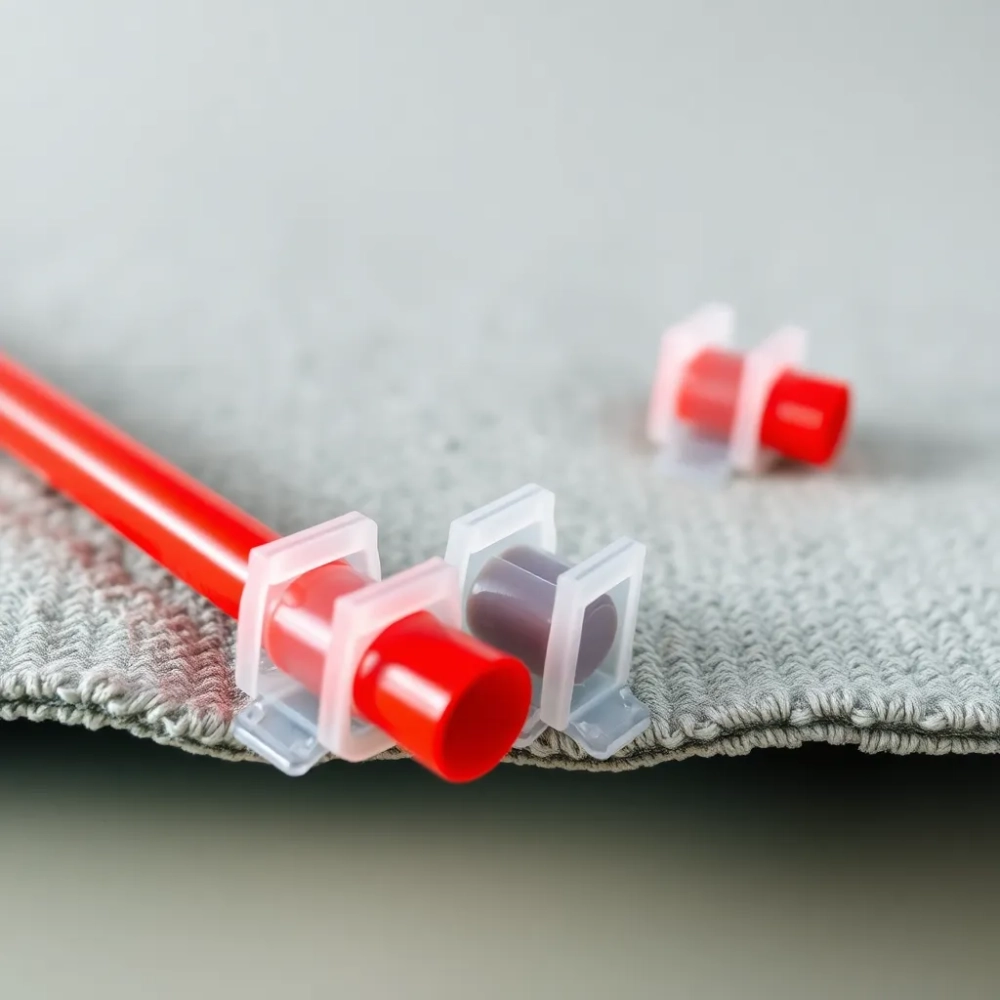

Krótkie klipsy montażowe do rur PEX 16 i 20 mm

Mechanizm jest banalnie prosty, dlatego sprawdza się na budowie. Klips wciska się w izolację termiczną (EPS 100, EPS 200, rzadziej PPS), a ząbkowany trzpień kotwi się w strukturze styropianu na głębokość około 30 mm i już nie puści nawet przy agresywnym rozlewaniu wylewki anhydrytowej o ciężarze nasypowym 2200-2400 kg/m³.

Korpus wykonuje się z polipropylenu lub polietylenu o module sprężystości wzdłużnej powyżej 1200 MPa, co pozwala mu utrzymać rurę PEX, PE-RT czy Al-PEX o średnicy zewnętrznej 16-20 mm bez pełzania przez cały okres dojrzewania betonu (standardowo 21 dni dla cementowego, 7 dni dla anhydrytu).

Skok montażowy decyduje o tym, czy wylewka będzie płaska, czy pokryje się wybrzuszeniami. Normy PN-EN 1264-4 zalecają mocowanie nie rzadziej niż co 50 cm na prostych odcinkach, ale w strefach zakrętu (łuki 180° w meandrze) skraca się go do 20-25 cm, bo to właśnie tam siła wyporu hydrostatycznego działa najsilniej na rurę.

Kiedy krótki klips wystarczy, a kiedy odpuści

Spinka krótka pracuje bez zarzutu na płytach styropianowych o grubości 50-100 mm, które stanowią 80% typowych podłogówek w mieszkaniach. Na cienkich matach 20-30 mm trzpień nie ma w co się wbić i klips wyskakuje przy pierwszym szarpnięciu rurą.

Wariant długi (60-80 mm) rezerwuje się do pianki PIR, płyt XPS wysokiej gęstości oraz podłoży z twardej wełny mineralnej, gdzie wymagana głębokość zakotwienia przekracza 40 mm. Poniżej tej granicy długi trzpień nie ma sensu, bo zwiększa koszt przy zerowym zysku mechanicznym.

Ile spinek na m² podłogówki? Rozstaw i zużycie krok po kroku

Zużycie spinek na metr kwadratowy zależy od trzech zmiennych: średnicy rury, skoku mocowania i kształtu pętli (ślimak, meander, podwójny meander). Najczęściej stosowany rozstaw rur to 15 cm, 20 cm lub 25 cm, a każdy z nich wymaga innej gęstości klipsów.

Przy skoku mocowania 50 cm na prostej i 25 cm na zakrętach wychodzi średnio 3-4 klipsy na metr bieżący rury. Dla pokoju 20 m² z rurą PEX 16 mm ułożoną w ślimaku o rozstawie 20 cm zużyjesz około 180-220 m rury, co przekłada się na 540-880 spinek. Opakowanie 100 szt pokrywa więc mniej niż jedną czwartą typowego pomieszczenia.

Montaż krok po kroku bez poprawek

1. Rozwiń folię PE o grubości min. 0,2 mm na płycie EPS, z zakładkami 10 cm i wywinięciem na ścianę do wysokości listwy.
2. Zamocuj listwę brzegową z pianką PE, żeby kompensować rozszerzalność wylewki (8 mm na każdy metr bieżący krawędzi).
3. Rozwiń rurę zgodnie z rysunkiem izometrycznym, prowizorycznie spinając ją w kilku miejscach co 2 m.
4. Wbij klips krótki palcem lub łyżką montażową w każdym punkcie mocowania zgodnie z projektowanym rozstawem, zaczynając od rozdzielacza.
5. Skontroluj luz pod rurą przed wylaniem wylewki: rura nie może uginać się pod naciskiem palca więcej niż 2 mm.

Uwaga: klips wbity pod kątem większym niż 15° od pionu traci 30% nośności na wyrywanie, bo ząbki pracują wtedy na ścinanie zamiast na rozciąganie.

Spinki krótkie vs długie klipsy co wybrać do wylewki?

Dwa warianty mocowania wyglądają podobnie, ale różni je fizyka zakotwienia. Krótki klips kotwi się w warstwie środkowej EPS, gdzie gęstość wynosi 15-20 kg/m³, a długi wbija się głębiej w strefę o gęstości podwyższonej (EPS 200 ma nawet 30-35 kg/m³ na powierzchni, ale rdzeń pozostaje miękki).

Przy wylewce cementowej o grubości powyżej 6,5 cm nad rurą (standard PN-EN 1264-2 dla podłóg mieszkalnych) siła wyporu działająca na rurę w świeżym zaczynie sięga 8-12 N na każdy metr bieżący. Klips krótki przejmuje tę siłę, o ile podłoże ma twardość SHORE A przynajmniej 45 w punkcie wbicia.

Łączenie spinek z siatką stalową i tackerem

W systemach z siatką stalową 4 mm o oczku 15×15 cm spinki krótkie nadal się stosuje, ale ich rola sprowadza się do pozycjonowania rury między prętami, a nie do głównego mocowania. Siatka przejmuje wtedy 70% obciążeń mechanicznych, a klips tylko stabilizuje geometrię pętli.

Tacker z kolei to zszywacz, który wbija plastikowe uchwyty w matę systemową z tkaniną polipropylenową. Na takim podłożu krótki klips nie ma prawa współpracować, bo mata nie ma sztywności pozwalającej utrzymać ząbkowanie, więc harpun długi wchodzi do gry jako alternatywa dla spinek.

Rada praktyczna: przy zakupie 100 szt spinek sprawdź, czy w opakowaniu jest klips testowy z oznaczeniem średnicy i głębokości kotwienia. Bez tej informacji łatwo kupić wariant pod rurę 16 mm do systemu, w którym idzie 20 mm, i potem wracać do składu.

Najczęstsze błędy przy montażu

Zbyt rzadkie mocowanie to grzech główny ekip, które chcą zaoszczędzić na czasie. Skok 70-80 cm na prostej powoduje, że rura odkształca się pod wylewką o 4-6 mm, a to wystarczy, żeby wężownica straciła zaprojektowaną geometrię i zaczęła grzać nierównomiernie.

Drugi błąd to wbijanie klipsa w miejscu, gdzie styropian został wcześniej nacięty lub uszkodzony przez buty ekipy. Trzpień wchodzi wtedy w miękką strefę i po 24 godzinach od zamontowania wylewki rura wypływa w tym punkcie nawet o 10 mm ponad zaplanowaną oś.

Brak folii PE pod rurą to trzecia klasyczna pomyłka. Bez folii styropian nasiąka wodą z zaczynu cementowego, traci 40% wytrzymałości na ściskanie, a klips traci kotwienie. Skutek: ruch rury w poziomie, pękanie wylewki przy ścianach, konieczność kucia po 2-3 sezonach grzewczych.

Dobór spinek do konkretnego projektu

Przed zamówieniem trzeba znać trzy parametry własnej podłogówki: średnicę rury, typ i grubość izolacji oraz całkowitą długość obiegów. Te dane znajdziesz w projekcie instalacji sanitarnej, który wykonawca powinien dostać od projektanta z uprawnieniami w specjalności instalacyjnej.

Dla typowego mieszkania 60 m² z rurą PEX 16 mm w ślimaku 20 cm na EPS 100 o grubości 80 mm kupisz 1500-1700 klipsów krótkich, czyli 15-17 opakowań po 100 szt. Całkowity koszt mieści się w przedziale 400-650 zł brutto, co stanowi około 1,5% wartości całej instalacji grzewczej.

Najczęściej zadawane pytania

Jaki skok mocowania przyjąć na łuku 180°? Na każdym łuku meandra rura chce wrócić do swojego pierwotnego kształtu sprzed rozwinięcia z kręgu, więc moment obrotowy działa na klipsy z siłą proporcjonalną do średnicy gięcia. Dla promienia gięcia 5×D (80 mm przy rurze 16 mm) skuteczne mocowanie wymaga klipsa co 25 cm przez cały łuk, czyli zwykle 3-4 sztuki na każde 180°.

Ile opakowań po 100 szt zamawiać z zapasem? Przyjmij 10% zapasu ponad wyliczenie teoretyczne. Uszkodzone klipsy przy montażu, błędy wbicia i konieczność dorobienia pojedynczych obiegów w łazienkach zdarzają się w każdej realizacji, a dokończenie montażu następnego dnia bez kompletu spinek oznacza pauzę technologiczną.

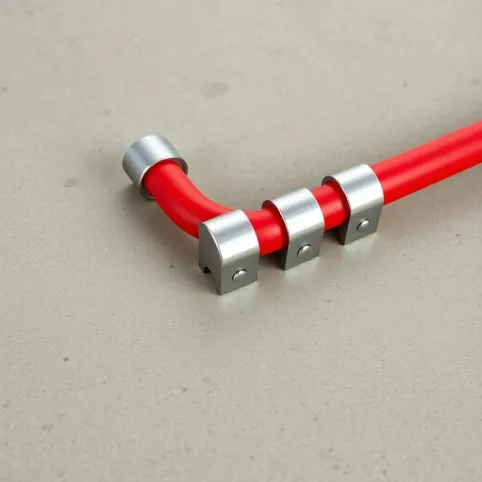

Czy spinki krótkie współpracują z rurą Al-PEX 20 mm? Tak, pod warunkiem, że średnica zewnętrzna rury mieści się w tolerancji 19,8-20,2 mm, a trzpień klipsa ma odpowiednio szerszą szczękę. Niektóre tanie partie spinek pod 16 mm mają szczękę zbyt ciasną dla grubościennego Al-PEX i przy próbie wciśnięcia po prostu pękają.

Źródła i normy

• PN-EN 1264-1:2012 Ogrzewanie podłogowe wodne Część 1: Definicje i symbole
• PN-EN 1264-2:2013 Ogrzewanie podłogowe wodne Część 2: Metody obliczania mocy
• PN-EN 1264-4:2010 Ogrzewanie podłogowe wodne Część 4: Montaż i badania
• PN-EN ISO 22391-2:2010 Systemy przewodów rurowych z tworzyw sztucznych do instalacji ciepłej i zimnej wody PE-RT
• Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. z późn. zm.)
• Katalogi techniczne producentów rur PEX/PE-RT (Uponor, Wavin, Pipelife)

Gotowy projekt, rury w kręgach i izolacja na miejscu, a klipsów brak? Zamów spinki do ogrzewania podłogowego krótkie w opakowaniach po 100 szt z dostawą tego samego dnia, żeby ekipa nie czekała, a wylewka nie zdążyła zawiązać przed domknięciem pętli.
