Spinki do podłogówki Capricorn – jak dobrać i zamontować bez błędów

Spinki do podłogówki Capricorn to niewielkie, a jednocześnie decydujące o trwałości całej instalacji elementy z polipropylenu, których zadaniem jest mechaniczne ustabilizowanie rury grzewczej na warstwie izolacji termicznej. Dzięki nim rura nie unosi się podczas wylewania jastrychu, nie przemieszcza się pod wpływem różnic temperatur i zachowuje zaprojektowany rozstaw przez cały okres eksploatacji podłogi. Wbrew pozorom ich rola wykracza daleko poza proste przytrzymanie przewodu, ponieważ to właśnie one decydują o równomierności rozłożeniu ciepła, a w konsekwencji o komforcie cieplnym i rachunkach za ogrzewanie.

• Spinki montażowe Capricorn do ogrzewania podłogowego trzy warianty, trzy scenariusze pracy
• Jak dobrać spinkę Capricorn do średnicy rury i izolacji
• Ile spinek Capricorn na m² kalkulator zużycia
• Montaż spinek Capricorn krok po kroku
• Błędy przy mocowaniu rur spinkami Capricorn
• Kiedy wybrać spinki samoprzylepne, kiedy z grotem, a kiedy szynę decyzja w 60 sekund
• Kompatybilność z rurami i normy

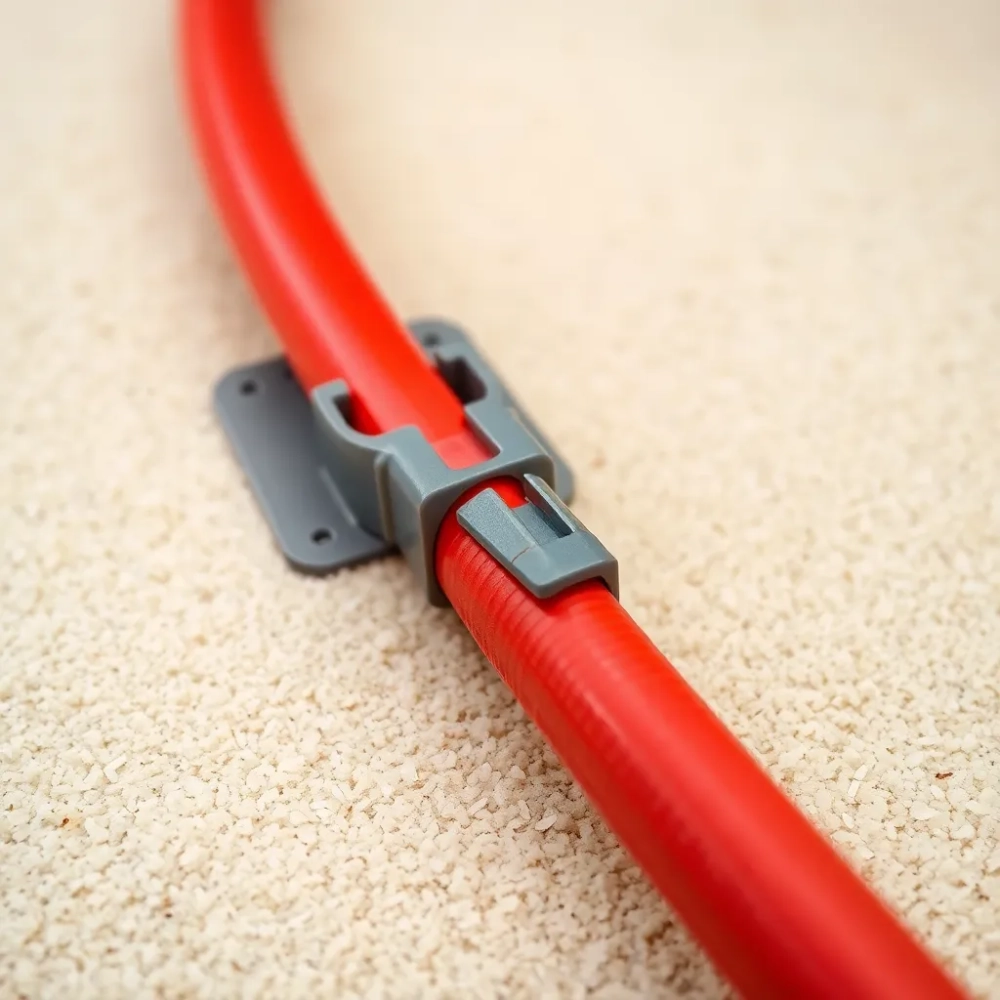

Spinki montażowe Capricorn do ogrzewania podłogowego trzy warianty, trzy scenariusze pracy

Linia Capricorn obejmuje trzy zasadnicze typy uchwytów, a każdy z nich sprawdza się w innej sytuacji montażowej. Spinki z taśmą samoprzylepną przeznaczone są do gładkich, twardych powierzchni, takich jak płyty PIR czy twarde maty systemowe, gdzie warstwa klejąca musi utrzymać zarówno uchwyt, jak i naprężenie rury. Spinki z grotem wbijane są w klasyczny styropian EPS o grubości od 30 mm wzwyż, a ich hartowany gwóźdź wchodzi w piankę na głębokość około 25-30 mm, co przy gęstości EPS 100 zapewnia nośność rzędu 8-12 N na pojedynczy punkt. Spinki na szynę (track) wpinane w listwy montażowe o długości 900, 1000 lub 2000 mm to rozwiązanie preferowane na dużych powierzchniach, gdzie liczy się geometria i powtarzalność rozstawu co 50 mm.

Wszystkie trzy warianty produkowane są z polipropylenu (PP) tworzywa odpornego na temperaturę roboczą do +95 °C, kontakt z chemią budowlaną (dyspersje, plastyfikatory w rurach PE-X) oraz na długotrwałe obciążenia statyczne. Materiał ten nie koroduje, nie przewodzi prądu błądzącego i nie reaguje z jastrychem anhydrytowym ani cementowym. Średnice obsługiwanych rur mieszczą się w zakresie Ø12-22 mm, co pokrywa praktycznie cały rynek instalacji płaszczyznowych od cienkich przewodów PE-RT 12 × 1,7 stosowanych w ściankach, przez klasyczne PE-Xa 16 × 2, aż po grubościenne rury wielowarstwowe 20 × 2 lub 22 × 2,5.

Standardowe opakowanie zawiera 250 sztuk spinek, co przy średnim rozstawie rur 150-200 mm pozwala pokryć orientacyjnie 25-35 m² powierzchni grzewczej. Przy gęstszym układzie ślimakowym 100 mm, zużycie wzrasta dwukrotnie, a opakowanie wystarcza już tylko na 12-18 m². Dlatego tak ważne jest precyzyjne policzenie zapotrzebowania jeszcze przed zakupem.

Wybór wariantu determinuje przede wszystkim podłoże. Na miękkim styropianie grafitowym EPS 70 spinka z grotem będzie pracować niestabilnie, bo piana o takiej gęstości nie utrzyma trzpienia pod obciążeniem rury wypełnionej wodą. Na twardej płycie PIR zbrojonej folią aluminiową grot nie wbije się wcale, więc jedyną rozsądną opcją pozostaje spinka samoprzylepna albo listwa. Tam, gdzie podłoga ma ponad 120 m² i układ ślimakowy, szyna wygrywa organizacją pracy, bo eliminuje konieczność mierzenia rozstawu przy każdym uchwycie.

Jak dobrać spinkę Capricorn do średnicy rury i izolacji

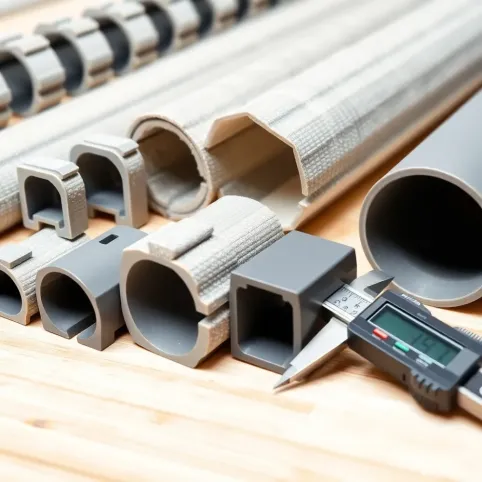

Średnica rury to pierwszy filtr doboru, ponieważ uchwyt musi objąć przewód na całym obwodzie bez luzów i bez nadmiernego ścisku. Spinki Capricorn mają wewnętrzny zakres chwytu oznaczony kolorem lub rasterką, co ułatwia identyfikację na budowie. Dla rur 16 mm stosuje się uchwyty o chwycie 15,5-17 mm, dla rur 20 mm 19,5-21 mm, a dla przewodów 22 mm modele o chwycie 21,5-23 mm. Zbyt luźne dopasowanie sprawia, że rura „wędruje" w uchwycie podczas zalewania, a zbyt ciasne powoduje naprężenia punktowe, które w połączeniu z cyklami grzania mogą po kilku latach doprowadzić do pęknięcia przewodu.

Drugim kryterium jest grubość i gęstość izolacji. Przy klasycznym układzie warstw (folia PE, styropian EPS 100, folia z nadrukiem) optymalna długość trzpienia spinki z grotem to 50-60 mm, aby po wbiciu na głębokość 25-30 mm zachować stabilność. Na cieńszych izolacjach (20-30 mm) lepiej sprawdzają się spinki krótsze 40 mm, bo zbyt długi trzpień ugina się i nie blokuje rury skutecznie. Na podłogówce ściennej, gdzie izolacja ma często 40-50 mm, a rura prowadzona jest pionowo, wymagana jest długość 60-70 mm.

Trzecim, często pomijanym parametrem, jest współczynnik przewodzenia cieplnego materiału spinki. Polipropylen ma λ ≈ 0,22 W/(m·K), a więc około 1500 razy więcej niż izolacja podłogowa (λ ≈ 0,035 W/(m·K)). W praktyce oznacza to, że każdy punkt mocowania tworzy lokalny mostek termiczny. Przy 30 spinkach na m² i przekroju trzpienia 4 mm², strata ciepła wynosi około 0,15-0,25 W/m² wartość pomijalna przy mocy grzewczej rzędu 60-80 W/m², ale warto o niej wiedzieć, projektując pasywne domy.

Ile spinek Capricorn na m² kalkulator zużycia

Zużycie spinek zależy od trzech zmiennych: średnicy rury, projektowanego rozstawu i kształtu pomieszczenia. Najprostszy wzór wygląda następująco: liczba spinek na m² = (1000 / rozstaw w mm) × (1000 / długość obwodu grzewczego w mm) × 2. Dla typowego układu ślimakowego z rurą 16 mm przy rozstawie 150 mm i module obwodu 1 m, daje to około 13-15 spinek na m². Przy rozstawie 100 mm już 20-22 spinek, a przy 200 mm zaledwie 9-10 sztuk.

Doświadczenie z realizacji pokazuje, że do powyższego wyniku trzeba doliczyć 8-12% zapasu na cięcia, narożniki i strefy brzegowe, gdzie rura zagina się ciaśniej. W praktyce oznacza to, że na 80 m² podłogi z rurą 16 mm w układzie ślimakowym 150 mm potrzeba około 600-800 spinek, czyli 3-4 opakowań po 250 sztuk. Przy gęstszym układzie 100 mm w strefie brzegowej (tzw. strefa kompensacyjna) zużycie rośnie nawet do 1000-1100 sztuk, a więc czterech-pięciu opakowań.

Dla rur 20 mm o większym promieniu gięcia optymalny rozstaw to 200-250 mm, co obniża zużycie spinek o 30-40% w stosunku do rury 16 mm przy tej samej mocy grzewczej. Warto to uwzględnić w kosztorysie, bo choć sama rura 20 mm jest droższa za metr, oszczędność na uchwytach i kształtkach może zniwelować różnicę.

Montaż spinek Capricorn krok po kroku

Pierwszym krokiem jest przygotowanie podłoża, które musi być suche, czyste i płaskie. Dopuszczalne nierówności wynoszą 3 mm na łacie 2 m, zgodnie z wymogami normy PN-EN 1264-4 dla systemów ogrzewania podłogowego. Większe nierówności trzeba wyrównać masą szpachlową, bo inaczej izolacja będzie pracować, a rura odkształci się pod obciążeniem jastrychu.

Kolejny etap to ułożenie izolacji termicznej. Na podłogach na gruncie stosuje się EPS 100 o grubości 80-120 mm, na stropach międzykondygnacyjnych 30-50 mm. Płyty układa się mijankowo, z przesunięciem spoin minimum 200 mm, a szczeliny wypełnia pianką niskoprężną. Na izolację rozkłada się folię PE o grubości 0,2 mm z zakładkami 100 mm, klejonymi taśmą aluminiową. Folia chroni styropian przed wilgocią z jastrychu i tworzy warstwę poślizgową, dzięki której płyta podłogowa może swobodnie pracować termicznie.

Trzeci krok to wybór i rozmieszczenie spinek. W strefie brzegowej (zwykle 1 m od ścian zewnętrznych) stosuje się gęstszy rozstaw 100 mm, w strefie wewnętrznej 150-200 mm. Rurkę zaczyna się układać od rozdzielacza, prowadząc ją zawsze prostopadle do krawędzi spinki, a nie wzdłuż, bo wtedy grot nie zahaczy o rurę i uchwyt będzie niestabilny.

Czwarty krok to mocowanie. Przy ręcznym wbijaniu tempo wynosi około 1-1,5 s na spinkę, a przy takerze Capricorn spada do 0,4-0,6 s. Taker magazynkuje 50-100 spinek w zasobniku, a każde uderzenie wbija grot i jednocześnie zaciska uchwyt na rurze. Mechanizm ten eliminuje zmęczenie dłoni i pozwala utrzymać stałą siłę wbicia, co ma znaczenie na dużych powierzchniach, gdzie po kilkuset spinkach jakość mocowania zaczyna spadać.

Piąty krok to kontrola rozstawu i szczelności. Po ułożeniu każdego obwodu sprawdza się odległość między rurami suwmiarką lub szablonem, a całość poddaje próbie ciśnieniowej 0,6 MPa przez minimum 30 minut, zgodnie z PN-EN 1264-4. Spadek ciśnienia powyżej 0,02 MPa oznacza nieszczelność, którą trzeba zlokalizować i usunąć przed wylaniem jastrychu. Szóstym, ostatnim krokiem jest wylewanie jastrychu anhydrytowego lub cementowego z konsystencją umożliwiającą samopoziomowanie, aby masa wniknęła pod rurę i nie pozostawiła pustek powietrznych.

Błędy przy mocowaniu rur spinkami Capricorn

Najczęstszym błędem jest mieszanie spinek z grotem na miękkim styropianie EPS 70 lub niższym. Pianka o takiej gęstości ugina się pod obciążeniem, grot traci oparcie, a rura unosi się o 3-5 mm w stosunku do projektowanego poziomu. Konsekwencją są nierówności podłogi, pękanie płytek i mostki termiczne w miejscach, gdzie warstwa jastrychu okazała się zbyt cienka. Rozwiązanie: na miękkim podłożu stosować szyny montażowe lub przejść na twardszy EPS 100.

Drugi błąd to zbyt rzadkie mocowanie. Norma PN-EN 1264-4 nie podaje sztywnych widełek, ale praktyka pokazuje, że ponad 25 cm między spinkami na rurze 16 mm powoduje jej „skakanie" podczas wylewania. Trzeci problem to wbijanie spinek pod kątem grot wchodzi w styropian skośnie, a uchwyt traci 30-40% nośności. Czwarty, równie kosztowny, to brak testu ciśnieniowego przed wylewką. Piąty: montaż spinek na mokrej folii PE, gdzie klej akrylowy spinki samoprzylepnej nie wiąże i uchwyt odpada po kilku godzinach. Szósty: użycie spinek z recyklingu PP, które kruszą się pod wpływem cykli termicznych. Siódmy: ignorowanie strefy brzegowej, gdzie temperatura przy podłodze zewnętrznej wymaga gęstszego układu.

Oprócz samych spinek, równie ważny jest dobór narzędzi. Taker Capricorn wymaga spinek z odpowiednim profilem trzpienia, a modele uniwersalne często mają zbyt duży luz, co skutkuje nierównym wbijaniem. Warto sprawdzić kompatybilność przed zakupem kilku tysięcy uchwytów, bo różnica w cenie spinek „systemowych" i zamienników rzadko przekracza 15-20%, a różnica w komforcie pracy kilkukrotnie.

Kiedy wybrać spinki samoprzylepne, kiedy z grotem, a kiedy szynę decyzja w 60 sekund

Decyzja sprowadza się do trzech pytań: jakie podłoże, jaka średnica rury i jak duża powierzchnia. Podłoże twarde i gładkie samoprzylepne. Podłoże klasyczne EPS 100 grot. Powierzchnia powyżej 80 m² albo potrzeba idealnej geometrii szyna. Jeśli odpowiedź brzmi inaczej, wróć do pierwszego pytania, bo każdy scenariusz ma swoje optimum, a kompromis zwykle oznacza dłuższy montaż i krótszą żywotność systemu.

Warto też pamiętać o jednym detale konstrukcyjnym: spinki z grotem mają różną długość trzpienia (40, 50, 60, 70 mm) i różny kąt ostrza (90° lub 75°). Ostrze 75° łatwiej wchodzi w twardy EPS, ale gorzej trzyma w miękkim, natomiast 90° zachowuje stabilność w obu przypadkach, kosztem nieco większej siły wbicia. Dla rur 16 mm w podłogówce mieszkaniowej na EPS 100 standard to grot 50 mm z ostrzem 90°.

Kompatybilność z rurami i normy

Spinki Capricorn współpracują ze wszystkimi typami rur stosowanymi w ogrzewaniu płaszczyznowym: PE-Xa (polietylen sieciowany metodą peroksydową, wg PN-EN ISO 15875), PE-RT II (polietylen o podwyższonej odporności termicznej, wg PN-EN ISO 22391), oraz rurami wielowarstwowymi Al/PE-Xc czy Al/PE-RT (wg PN-EN ISO 21003). Warunkiem jest zachowanie średnicy zewnętrznej w zakresie 12-22 mm i ciśnienia roboczego do 6 bar.

Cały system ogrzewania podłogowego z użyciem tych spinek powinien spełniać wymagania normy PN-EN 1264 (części 1-5), która określa dopuszczalne odchyłki rozstawu, minimalną grubość jastrychu nad rurą (zwykle 30-45 mm w zależności od obciążenia) i wymagania dotyczące próby ciśnieniowej. Certyfikowany polipropylen używany w spinkach Capricorn posiada deklarację zgodności z REACH i RoHS, co ma znaczenie w budynkach z certyfikacją ekologiczną BREEAM czy LEED.

Dobór spinek do podłogówki Capricorn to decyzja pozornie techniczna, a w praktyce oszczędnościowa. Właściwy wariant skraca czas montażu nawet o 60-70%, zmniejsza ryzyko kosztownych przeróbek i zapewnia równomierny rozkład temperatury na całej powierzchni podłogi. Warto poświęcić 15 minut na policzenie zużycia i dobór typu, niż potem kuć jastrych, bo rura „poszła" do góry tuż przy oknie tarasowym. Skontaktuj się z doradcą technicznym z rysunkiem projektu instalacji, a dobierze zestaw spinek, takera i szyn dopasowany do konkretnej średnicy rury i grubości izolacji.

Źródła danych i norm: PN-EN 1264-1:2011, PN-EN 1264-2:2008, PN-EN 1264-4:2009 (ogrzewanie podłogowe wymagania i metody badań), PN-EN ISO 15875 (rury PE-X), PN-EN ISO 22391 (rury PE-RT), PN-EN ISO 21003 (rury wielowarstwowe), dokumentacja techniczna producentów polipropylenu PP-H i PP-R. Strona referencyjna: pkn.pl (Polski Komitet Normalizacyjny), pn-EN 1264 via cen.eu.
