Spinki do podłogówki: jakie wymiary naprawdę pasują do Twojej rury?

Rura ogrzewania podłogowego sama się nie utrzyma na styropianie potrzebuje czegoś, co wbije się w podłoże i zablokuje ją w zaplanowanym torze. Tym czymś jest spinka do podłogówki, niewielki element z tworzywa, od którego zależy, czy układ zachowa geometrię przez następne trzydzieści lat, czy po pierwszym sezonie zacznie „pływać". Poniżej kompletny przewodnik po wymiarach, doborze i montażu klipsów taki, jaki sam chciałbym przeczytać przed pierwszą realizacją.

• Długości spinek do ogrzewania podłogowego i ich zastosowanie
• Rozstaw i zużycie spinek na m² podłogówki
• Najczęstsze błędy przy doborze wymiaru spinki do rur
• Instrukcja montażu spinki krok po kroku
• FAQ najczęściej zadawane pytania

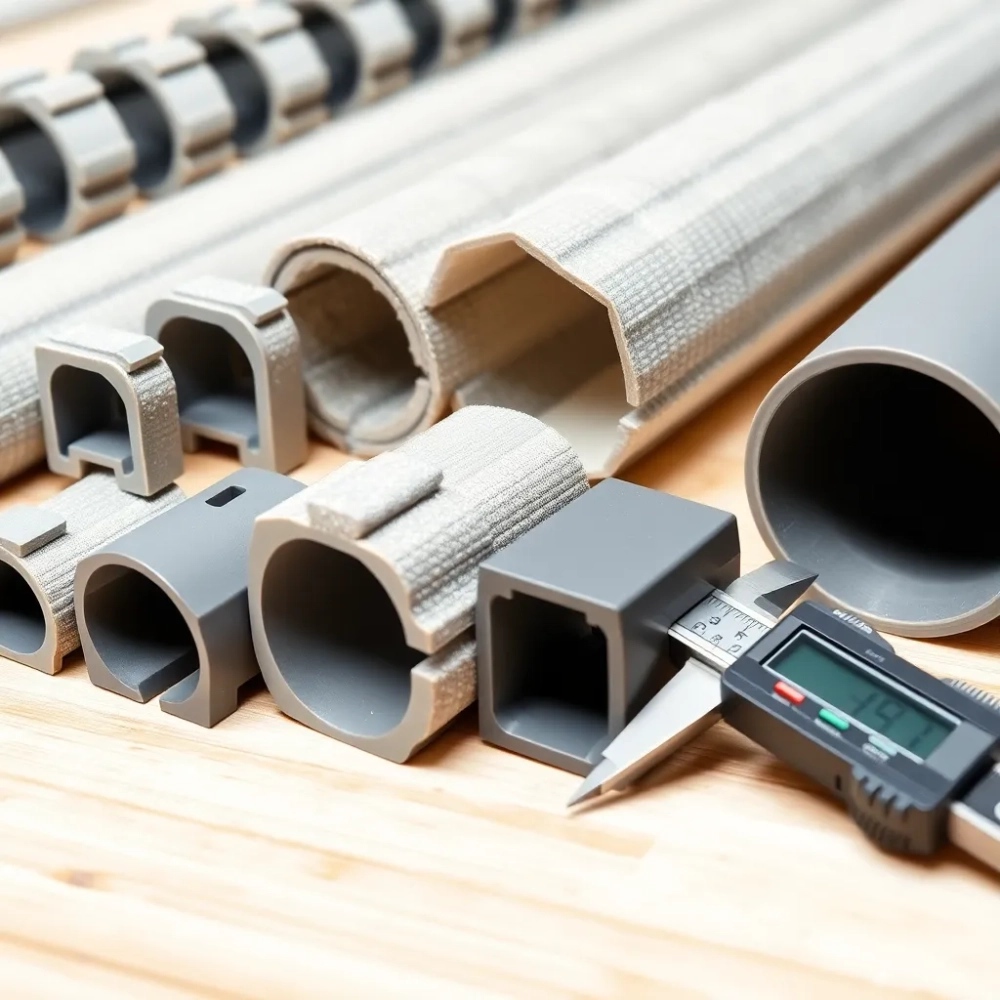

Długości spinek do ogrzewania podłogowego i ich zastosowanie

Rynek oferuje zasadniczo dwie długości robocze: 30-40 mm oraz 40-50 mm. Różnica pozornie niewielka, ale w praktyce decydująca, bo każdy milimetr długości odpowiada za kotwienie w warstwie izolacji. Spinka krótsza lepiej sprawdza się na cienkich foliach z wypustkami i przy rurach 16 mm, dłuższa króluje wszędzie tam, gdzie pojawia się grubszy styropian EPS 100 lub płyta PIR.

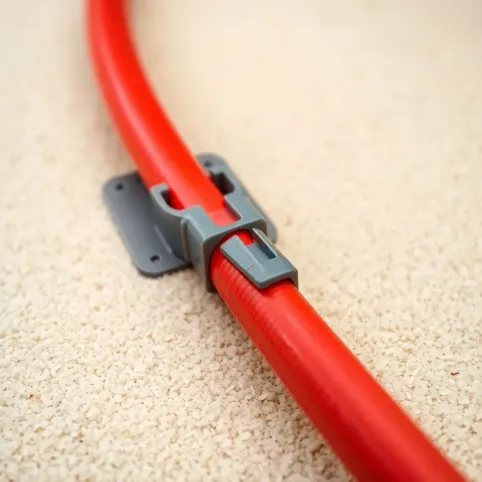

Tworzywo to najczęściej polipropylen lub modyfikowany nylon. Oba materiały cechuje odporność temperaturowa do około 90-100°C, co ma znaczenie przy zalewaniu wylewką cementową, gdzie w skrajnych punktach temperatura przekracza 60°C. Ząbki kotwiące w dolnej części klipsa rozchylają się pod naciskiem i tworzą mechaniczny klin w podłożu, a górny uchwyt z dwoma skrzydełkami zaciska rurę PE-X lub PE-RT, generując kliknięcie przy poprawnym osadzeniu.

Porównanie długości spinek tabela

Przy rurach o średnicy 16 mm długość 30 mm wystarczy, bo sam trzpień rury ma 2 mm ścianki, a uchwyt spinki potrzebuje zaledwie 18 mm na objęcie. Problem zaczyna się, gdy układ wymaga grubszej warstwy izolacji akustycznej lub termicznej. Spinka 30 mm w styropianie o grubości 50 mm po prostu nie sięgnie do sztywnego podłoża ząbki rozchylą się w miękkim materiale i rura zacznie się podnosić przy nalewaniu wylewki.

Warto pamiętać o jednej zależności fizycznej. Siła trzymania spinki rośnie proporcjonalnie do głębokości zakotwienia w sztywnym podłożu. Beton, twardy styropian EPS 150 czy płyta cementowa dają kotwienie rzędu 30-50 N na pojedynczy klips. Miękka folia z pianki PE to maksymalnie 10-15 N, dlatego na takim podłożu stosuje się spinki dłuższe, o większej powierzchni ząbków, by zrekompensować słabsze podparcie.

Przy doborze istotne pozostaje też pytanie, czy spinka do folii pod ogrzewanie podłogowe pasuje do każdego typu izolacji. Folie z wypustkami, tak zwane systemowe maty profilowane, mają z góry narzuconą średnicę obsługiwanej rury 14, 16 lub 17 mm. W ich przypadku klips montażowy do rur PEX 30 mm sprawdza się świetnie, bo mata sama stabilizuje rurę w prowadzeniu, a spinka pełni jedynie funkcję blokady osiowej.

Rozstaw i zużycie spinek na m² podłogówki

Optymalny rozstaw spinek na prostym odcinku rury to 40-50 cm. To kompromis między czasem montażu a pewnością, że rura nie „wystrzeli" przy wylewaniu. Na łukach i zakrętach gęstość rośnie do 10-15 cm, bo tam siła od sprężystego powrotu rury działa prostopadle do podłoża i próbuje wyrwać klips.

Zużycie spinek łatwo policzyć. W typowym pomieszczeniu 20 m² przy rozstawie 50 cm trzeba liczyć 3-4 szt. na metr kwadratowy, czyli 60-80 klipsów na całość. Na 100 m² podłogówki to 300-400 spinek, czyli trzy do czterech opakowań po 100 sztuk. Przy rozstawie skróconym do 30 cm, stosowanym w strefach brzegowych, zużycie rośnie nawet do 5 szt./m².

Rozstaw wynika z prostego rachunku mechanicznego. Wylewka cementowa o grubości 6,5 cm waży około 130 kg/m², czyli w przeliczeniu na metr bieżący rury 16 mm daje 13-15 kg nacisku na każdy klips. Spinka o sile trzymania 35 N utrzyma ten ciężar bez problemu przy rozstawie 50 cm. Przy większych średnicach rur (20 mm) i wylewce anhydrytowej płynącej, gdzie siły wyporu są ekstremalne, rozstaw skraca się do 30 cm w pierwszej godzinie po wylaniu.

Kalkulator zużycia w trzech krokach

Przy powierzchni 80 m² w typowym salonie z jadalnią rachunek wygląda tak: 80 × 3,5 = 280 spinek, plus 10% zapasu daje 310 sztuk, czyli cztery opakowania po 100 sztuk. Praktyka pokazuje, że zapas się przydaje spinka pęknięta przy wbijaniu, złamany ząbek czy przypadkowe wyciągnięcie rury zdarzają się w około 8% przypadków na pierwszej realizacji.

Drugim parametrem jest czas montażu. Wprawna ekipa wbija 150-200 spinek na godzinę, łącznie z osadzaniem rury. Na 100 m² podłogówki sam montaż klipsów zajmuje więc około dwóch godzin, a z rurą czterech do pięciu. To istotne przy kalkulacji kosztów robocizny, która w sezonie grzewczym potrafi stanowić 30-40% całego budżetu instalacji.

Najczęstsze błędy przy doborze wymiaru spinki do rur

Najczęściej spotykany grzech to zbyt krótka spinka przy grubszej izolacji. Wykonawca widzi w magazynie opakowanie 30 mm, cena odpowiada budżetowi, a folia z pianki ma 30 mm grubości. Niby się zgadza, ale klips wchodzi w miękkie podłoże zamiast sięgnąć do twardego stropu. Po wylaniu wylewki rura unosi się o 2-3 mm, tworząc pustkę powietrzną, która lokalnie obniża oddawanie ciepła nawet o 15%.

Uwaga: używanie spinek do rur wodnych w instalacji elektrycznej ogrzewania podłogowego (folie grzewcze, maty kaptonowe) grozi przebiciem izolacji przewodu i zwarciem. Folie grzewcze mocuje się dedykowanymi klipsami taśmowymi, a rury PE-X mają zupełnie inną geometrię uchwytu.

Drugi błąd to wbijanie pod kątem. Spinka wchodząca w styropian pod kątem 60-70° zamiast 90° ma o połowę mniejszą powierzchnię kotwienia. Wizualnie trudno to wychwycić, ale pod naciskiem wylewki klips powoli „wychodzi" z podłoża. Zasada jest prosta: klin ząbków działa tylko wtedy, gdy siła od rury rozkłada się symetrycznie na oba skrzydełka, a to wymaga prostopadłego osadzenia.

Trzeci problem to zbyt rzadki rozstaw na zakrętach. Rura PE-X 16 mm przy promieniu gięcia 5 × średnica (czyli 80 mm) generuje siłę powrotną rzędu 8-12 N na każdy centymetr długości łuku. Przy rozstawie 50 cm na łuku klips na szczycie zakrętu musi utrzymać siłę około 40 N, co przekracza jego nominalną wytrzymałość. Stąd zasada: na zakrętach gęstość wzrasta trzykrotnie.

Czwarty, rzadziej omawiany błąd, to montaż spinek w mokrym lub zamarzniętym styropianie. Zamarznięta woda w porach materiału tworzy barierę, której ząbki nie są w stanie przebić bez pęknięcia. Po rozmrożeniu klips traci 30-40% siły trzymania. Analogicznie przy wilgotnym styropianie po deszczu na budowie warto poczekać 24 godziny na wyschnięcie.

Porównanie metod mocowania rur tabela

Wybór metody mocowania zależy od trzech czynników: grubości izolacji, średnicy rury i geometrii pomieszczenia. Spinka pozostaje najbardziej ekonomiczną opcją dla prostych układów ślimakowych w pokojach i sypialniach, gdzie rozstaw 20 cm rury 16 mm daje przewidywalne zużycie materiału i czas montażu.

Instrukcja montażu spinki krok po kroku

Pierwszy krok to rozłożenie warstwy izolacji. Styropian EPS 100 o grubości 30-50 mm układa się na czystym, suchym stropie, z przesunięciem spoin o minimum 20 cm między rzędami. Folia paroizolacyjna z zakładką 10 cm i taśmą klejącą chroni przed wilgocią z wylewki.

Drugi krok to wyznaczenie trasy rury. Najczęściej stosuje się układ ślimakowy (obwodnica zewnętrzna, zygzak wewnętrzny) z krokiem 15-20 cm dla strefy brzegowej i 20-25 cm dla środka pomieszczenia. Na tym etapie warto zaznaczyć markerem punkty montażu spinek, szczególnie na zakrętach.

Trzeci krok to wbijanie spinki. Klips ustawia się prostopadle do podłoża, trzyma kciukiem i wskazującym za górną krawędź uchwytu, a dłonią lub młotkiem gumowym wbija ząbki aż do oporu. Siła nacisku to około 20-25 N, czyli tyle, ile daje energiczne pchnięcie otwartej dłoni.

Czwarty krok to wciśnięcie rury. Rurę PE-X 16 mm wciska się od góry w uchwyt spinki do momentu charakterystycznego kliknięcia. Przy prawidłowym montażu rura nie da się wyciągnąć ręką, a jednocześnie nie jest zgnieciona. Po osadzeniu warto sprawdzić, czy rura leży płasko na izolacji i nie „pływa" na spinkach.

Piąty, często pomijany krok to próba szczelności. Przed wylaniem wylewki instalację napełnia się wodą pod ciśnieniem 3 bar na 30 minut. Każde połączenie i każdy klips można wtedy skontrolować pod kątem wycieku oraz stabilności mocowania. To ostatni moment, by poprawić rozstaw lub wymienić wadliwą spinkę.

Po próbie szczelności układ jest gotowy do zalania wylewką cementową lub anhydrytową. Minimalna grubość wylewki nad rurą to 30 mm dla cementu i 35 mm dla anhydrytu, zgodnie z normą PN-EN 1264. Wartość ta wynika z rozkładu naprężeń termicznych zbyt cienka warstwa pęka w miejscach, gdzie rura nagrzewa się do 35°C, a zbyt gruba opóźnia oddawanie ciepła.

FAQ najczęściej zadawane pytania

Czy spinka do rur 16 mm pasuje do folii z wypustkami?

Tak, pod warunkiem, że średnica obsługiwanej rury przez matę profilowaną zgadza się ze średnicą rury. Folie z wypustkami dedykowane dla rury 16 mm mają gęstość wypustek 40 szt./m² i wymagają klipsów o długości 30-40 mm, by sięgnąć do twardego podłoża pod matą.

Jak wyciągnąć spinkę z pomyłki montażowej?

Najlepiej podważyć ją płaskim śrubokrętem od spodu ząbków, jednocześnie naciskając na górny uchwyt. Spinki polipropylenowe zazwyczaj pękają przy wyciąganiu, więc w praktyce łatwiej ją zostawić i wbić nową obok, niż ryzykować uszkodzenie izolacji.

Czym różni się spinka od klipsa montażowego?

W branży ogrzewania podłogowego te terminy są stosowane zamiennie i oznaczają ten sam element. Producenci rur czasem używają słowa „klips" w katalogach, a hurtownie „spinka". Różnica bywa widoczna tylko w nazewnictwie opakowań, nie w samym produkcie.

Czy spinka nadaje się do rur wielowarstwowych PEX/AL/PEX?

Tak, o ile średnica zewnętrzna rury mieści się w zakresie 16-20 mm. Rury wielowarstwowe mają nieco większą sztywność, więc siła wciskania rośnie o około 20%, ale geometria uchwytu spinki pozostaje kompatybilna.

Spinki do podłogówki to jeden z najtańszych, a zarazem najważniejszych elementów systemu. Prawidłowo dobrany wymiar i rozstaw zapewniają, że rura pozostanie tam, gdzie ją ułożono niezależnie od tego, czy wylewka będzie cementowa, anhydrytowa czy samopoziomująca. Warto poświęcić pięć minut na przeliczenie zużycia i sprawdzenie grubości izolacji, zanim kliknie się „dodaj do koszyka" przy pierwszym opakowaniu po 100 sztuk w cenie 5,60-6,60 zł.
