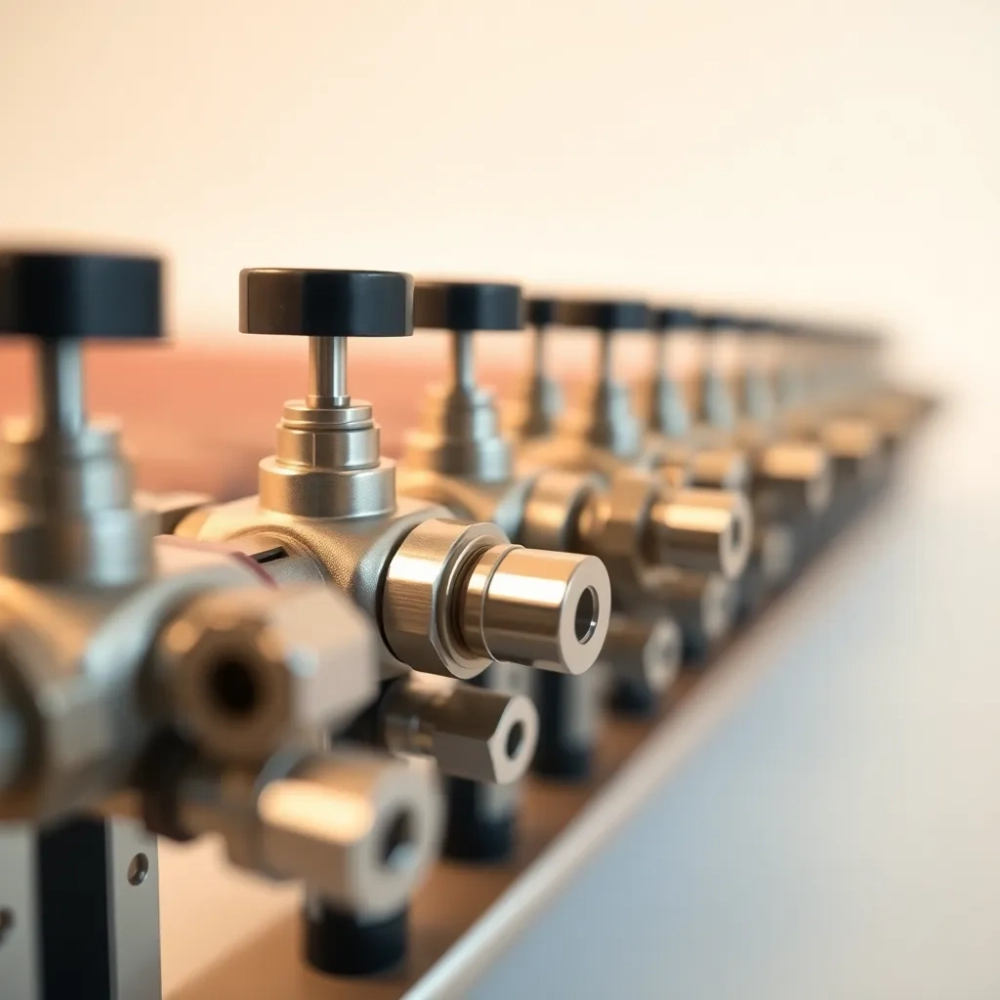

Rozdzielacz do podłogówki 12 sekcji Afriso – jak dobrać i nie przepłacić?

Masz przed sobą decyzję, która zaważy na komforcie cieplnym całego domu przez następne dwadzieścia lat, i właśnie dlatego liczba dwunastu obiegów w rozdzielaczu do podłogówki budzi tak dużo emocji. Dwanaście sekcji to najczęściej wybierana konfiguracja w domach o powierzchni 120-180 m², ponieważ pozwala obsłużyć typową liczbę stref grzewczych bez nadmiernego dzielenia instalacji na zbyt krótkie pętle. Problem polega na tym, że sam rozdzielacz to dopiero punkt wyjścia, bo bez dobranego siłownika termoelektrycznego i właściwego materiału belek cały układ może szumieć, korodować albo grzać nierównomiernie.

• Jak działa rozdzielacz podłogowy i dlaczego 12 sekcji to popularny wybór?
• Rozdzielacz mosiężny, ze stali czy z poliamidu który materiał sprawdzi się w Twojej instalacji?
• Siłownik termoelektryczny i sterowanie bez czego podłogówka nie zacznie oszczędzać?
• Montaż rozdzielacza ogrzewania podłogowego 5 błędów, które kosztują spokój i pieniądze
• Jak dobrać liczbę obiegów do powierzchni domu?

Jak działa rozdzielacz podłogowy i dlaczego 12 sekcji to popularny wybór?

Rozdzielacz podłogowy pełni w instalacji ogrzewania płaszczyznowego rolę centralnego węzła hydraulicznego, w którym czynnik grzewczy zostaje rozdzielony na poszczególne obiegi i precyzyjnie odmierzany przepływowo. Każda sekcja składa się z pary zaworów: zasilającego z rotametrem oraz powrotnego z wkładką do montażu siłownika, a obie belki łączy stalowy wspornik zapewniający stałą odległość i szczelność połączeń.

Zasada działania opiera się na utrzymaniu stałego, niskiego przepływu wody w każdej pętli, zwykle w zakresie 0,6-2,5 l/min, co odpowiada typowej mocy grzewczej 50-100 W/m² przy temperaturze zasilania 35-40°C. Rotametr pozwala odczytać chwilowy przepływ w czasie napełniania i regulacji, a po zamknięciu odpowietrznika układ pracuje cicho i bez kawitacji.

Dwanaście obiegów to kompromis między wygodą sterowania a stratami hydraulicznymi w najdalszych pętlach. Jeden obieg odpowiada jednej strefie lub pomieszczeniu i obsługuje z reguły 60-80 m² powierzchni podłogi, choć w łazienkach, gdzie wymagana jest wyższa moc, przyjmuje się nawet 15-20 m² na sekcję. Gdy powierzchnia przekracza 200 m², instalatorzy sięgają już po dwa rozdzielacze połączone równolegle.

W praktyce dwanaście sekcji daje też zapas na przyszłą rozbudowę, na przykład doprowadzenie ogrzewania do garażu, garderoby czy poddasza użytkowego. Warto przy tym pamiętać, że zbyt krótkie pętle poniżej 60 m długości współpracują niechętnie z rotametrami o zakresie 0,2-1,6 l/min, ponieważ pływak drga i nie stabilizuje się, co objawia się słyszalnym szumem i niestabilnym przepływem.

Jeśli planujesz ogrzewanie podłogowe w domu pasywnym lub o niskim zapotrzebowaniu na ciepło poniżej 50 W/m², lepszym wyborem mogą okazać się rotametry 0,1-0,6 l/min. Takie modele utrzymują pływak w stabilnej pozycji nawet przy minimalnym przepływie i eliminują ryzyko kawitacji w wąskich przekrojach rur PE-Xa 16×2.

Rozdzielacz mosiężny, ze stali czy z poliamidu który materiał sprawdzi się w Twojej instalacji?

Materiał belek decyduje o trwałości mechanicznEJ, odporności na korozję i zachowaniu parametrów hydraulicznych przez lata eksploatacji. Producenci wykorzystują trzy podstawowe warianty: mosiądz CW617N, stal nierdzewną AISI 304 oraz wysokowytrzymały poliamid PA66GF30 zbrojony włóknem szklanym.

Mosiądz pozostaje klasykiem o udowodnionej żywotności sięgającej pięćdziesięciu lat w instalacjach z wodą o pH 7,2-8,5, a jego naturalna odporność na odcynkowanie wymaga jednak zawartości cynku poniżej 35%. Wytrzymuje temperaturę roboczą do 90°C i ciśnienie 6 bar bez odkształceń, ale jest ciężki (pojedyncza belka 12-sekcyjna waży około 4,2 kg) i droższy o 20-30% od wersji poliamidowych.

Stal nierdzewna dominuje w instalacjach przemysłowych oraz wszędzie tam, gdzie czynnik grzewczy zawiera glikol lub tlen rozpuszczony w wyższym stężeniu. Świetnie znosi agresywne warunki chemiczne, ma niski współczynnik chropowatości, a więc mniejsze straty ciśnienia, lecz wymaga precyzyjnego spawania lub stosowania złączek zaciskowych, co podnosi koszt montażu.

Poliamid PA66GF30 to odpowiedź na pytanie, jak obniżyć masę i cenę bez rezygnacji z trwałości. Materiał nie koroduje, tłumi drgania, jest neutralny chemicznie i wytrzymuje temperaturę ciągłą 80°C z krótkotrwałymi skokami do 95°C, co w zupełności pokrywa zakres pracy ogrzewania podłogowego. Jego ograniczeniem jest wrażliwość na promieniowanie UV i konieczność unikania kontaktu z niektórymi środkami antykorozyjnymi na bazie amin.

Porównanie serii rozdzielaczy do podłogówki

Wybierając materiał, sprawdź nie tylko cenę samego rozdzielacza, ale też kompatybilność z zaworami odcinającymi i siłownikami. Mieszanie serii różnych producentów bywa źródłem nieszczelności na złączkach.

Siłownik termoelektryczny i sterowanie bez czego podłogówka nie zacznie oszczędzać?

Siłownik termoelektryczny to niewielkie urządzenie montowane na zaworze powrotnym rozdzielacza, które reaguje na sygnał z regulatora i fizycznie otwiera lub zamyka przepływ wody w danej pętli. Jego sercem jest element woskowy lub ciekłokrystaliczny, który pod wpływem prądu 230 V lub 24 V rozszerza się w ciągu 90-180 sekund, przesuwając trzpień o 3-4 mm.

Bez automatyki cały potencjał ogrzewania podłogowego pozostaje niewykorzystany, bo użytkownik musiałby ręcznie regulować temperaturę w każdym pomieszczeniu. Nowoczesne sterowniki CosiTherm umożliwiają tworzenie harmonogramów tygodniowych, łączenie się z czujnikami okiennymi oraz zdalne zarządzanie przez aplikację mobilną poprzez protokół Modbus TCP lub KNX.

Kluczowy parametr przy doborze siłownika to siła nacisku, która powinna wynosić co najmniej 100 N, aby pokonać opór sprężyny zaworu przy pełnym grzaniu. Modele z serii TSA oferują 110-140 N oraz sygnalizację statusu LED, co przyspiesza diagnostykę podczas rozruchu instalacji i pozwala wykryć siłownik bez napięcia w ciągu sekundy.

W praktyce warto rozważyć sterowanie strefowe z czujnikami temperatury podłogi, a nie tylko powietrza, ponieważ ogrzewanie płaszczyznowe reaguje wolniej niż grzejniki. Czujnik podłogowy w jastrychu ogranicza przegrzewanie powierzchni powyżej 29°C, co ma znaczenie w pokryciach drewnianych, których producent dopuszcza maksymalnie 27°C zgodnie z normą PN-EN 1264.

Przy powierzchni 150 m² z dwunastoma sekcjami inwestycja w sterowanie CosiTherm zwraca się zwykle w 3-4 sezony grzewcze dzięki obniżeniu średniej temperatury zasilania o 5-7°C i zmniejszeniu zużycia energii o 18-25%. To właśnie dlatego rozdzielacz z siłownikami stanowi dziś parę nierozerwalną w każdej nowoczesnej instalacji podłogowej.

Checklista kompletnego zestawu

• Rozdzielacz 12-sekcyjny dobrany do materiału i zakresu przepływu
• Szafka podtynkowa lub natynkowa o głębokości minimum 110 mm
• 12 siłowników termoelektrycznych TSA 24 V lub 230 V
• Sterownik nadrzędny z modułem Wi-Fi lub KNX
• Czujniki temperatury powietrza w każdej strefie
• Czujnik temperatury podłogi w łazienkach i pokojach z parkietem
• Zawory odcinające na belce zasilającej i powrotnej
• Manometr 0-6 bar do kontroli ciśnienia napełniania
• Odpowietrznik automatyczny na najwyższym punkcie
• Bypass z zaworem różnicowym do stabilizacji Δp

Montaż rozdzielacza ogrzewania podłogowego 5 błędów, które kosztują spokój i pieniądze

Montaż rozdzielacza wydaje się prostą czynnością, a jednak lista błędów popełnianych na budowach wciąż się powtarza. Każdy z nich obniża sprawność instalacji, podnosi rachunki albo skraca żywotność kluczowych podzespołów, a ich naprawa zwykle wymaga rozkucia ściany lub skucia posadzki.

Błąd pierwszy: montaż w szafce zbyt płytkiej, poniżej 90 mm, bez zachowania luzu na przyłącza od dołu. Rury PE-Xa 16×2 mają promień gięcia pięciokrotność średnicy, czyli minimum 80 mm, a ich łuk nie może opierać się o ściankę szafki, bo generuje naprężenia mechaniczne prowadzące do pęknięć.

Błąd drugi: brak odpowietrznika automatycznego lub jego montaż w nieprawidłowym miejscu. Powietrze gromadzi się w najwyższym punkcie instalacji, a jeśli rozdzielacz stoi w piwnicy, odpowietrznik na jego belce nie rozwiąże problemu z powietrzem w górnych partiach rur.

Błąd trzeci: brak bypasu z zaworem różnicowym, co w instalacjach z kilkoma zamkniętymi pętlami powoduje wzrost ciśnienia i słyszalne stukanie. Zawór różnicowy ustawiony na 0,2-0,3 bar utrzymuje stałą różnicę ciśnień niezależnie od liczby otwartych obiegów.

Błąd czwarty: niedokładne wyregulowanie przepływu na rotametrach, objawiające się różnicą temperatury nawet 4-6°C między pomieszczeniami. Każdy obieg powinien mieć przepływ dobrany na podstawie obliczeń zapotrzebowania cieplnego, a nie na oko, bo odchylenie 0,2 l/min zmienia moc grzewczą pętli o 15-20%.

Błąd piąty: brak próby ciśnieniowej przed zalaniem jastrychu. Ciśnienie 4 bar utrzymywane przez 30 minut bez spadku daje pewność, że połączenia są szczelne, a złączki zaciskane profesjonalnym narzędziem nie popuszczą pod ciężarem wylewki o masie 80-120 kg/m² przy grubości 6 cm.

Nie stosuj rotametrów 0,2-1,6 l/min przy pętlach dłuższych niż 80 m, bo pływak wpada w drgania i przepływ staje się niestabilny. Lepiej wybrać serię CC 1 z zakresem 0,6-2,4 l/min lub podzielić długą pętlę na dwie krótsze.

Kiedy unikać rozdzielacza poliamidowego

Poliamid nie sprawdzi się w instalacjach z otwartym układem, gdzie woda ma stały kontakt z tlenem atmosferycznym, a także wszędzie tam, gdzie temperatura czynnika przekracza 80°C przez dłuższy czas. Dotyczy to zwłaszcza starych kotłowni węglowych bez automatyki pogodowej i starszych instalacji z pompami obiegowymi bez regulacji.

Wysoką temperaturę zasilania, powyżej 55°C, lepiej obsłuży rozdzielacz mosiężny CC 1, który zachowa szczelność i stabilność wymiarów. Stal nierdzewna VA 1C to wybór do instalacji chłodzenia płaszczyznowego, gdzie temperatura czynnika spada do 14-18°C i pojawia się ryzyko kondensacji na zimnych elementach metalowych.

Jak dobrać liczbę obiegów do powierzchni domu?

Mini-kalkulator doboru działa na prostej zasadzie: każde pomieszczenie o odrębnej funkcji użytkowej dostaje własną sekcję. Dom 120 m² z salonem, kuchnią, trzema sypialniami, dwiema łazienkami, korytarzem i kotłownią wymaga zwykle 9-11 obiegów, ale jeśli salon ma być podzielony na strefy z różną temperaturą, liczba rośnie do 12-14.

Przyjmuje się następujące proporcje: sypialnia 12-18 m² to jeden obieg, łazienka 6-10 m² również jeden obieg, salon 25-35 m² to jeden lub dwa obiegi w zależności od układu pętli. Pokoje na piętrze z długimi pionami zasilającymi lepiej obsługiwać osobnymi sekcjami, bo opory hydrauliczne rosną z każdym metrem rury.

Jeśli w projekcie przewidziano 12 obiegów, ale realnie potrzebujesz 10, wybierz rozdzielacz z zapasem dwóch sekcji. Pozwoli to w przyszłości podłączyć ogrzewanie tarasu, suszarnię lub powiększoną werandę bez wymiany całego rozdzielacza. Taka elastyczność kosztuje zwykle 300-400 PLN, a oszczędza poważną przeróbkę za kilka lat.

Najczęstsze pytania inwestorów

Czy rozdzielacz 12-sekcyjny sprawdzi się w domu pasywnym? Tak, pod warunkiem doboru rotametrów 0,1-0,6 l/min i utrzymania temperatury zasilania poniżej 35°C. W takim układzie ważne jest też precyzyjne zbalansowanie hydrauliczne, bo różnica temperatur ΔT = 4-5°C wymaga stabilnych przepływów.

Jak często trzeba serwisować rozdzielacz? Przegląd zaworów i siłowników wystarczy raz na dwa lata, ale odpowietrzanie instalacji zaleca się co sezon przed startem grzewczym. Wystarczy kilka obrotów kluczem, by usunąć mikropęcherzyki powietrza, które obniżają komfort i zwiększają hałas przepływu.

Czy siłowniki 24 V są bezpieczniejsze od 230 V? W domach z instalacją odgromową i dziećmi 24 V stanowi dodatkowe zabezpieczenie, ale wymaga transformatora i cieńszych przewodów. W praktyce 230 V jest równie bezpieczne przy zastosowaniu wyłączników różnicowoprądowych 30 mA.

Normy i przepisy, które warto znać

Projektowanie instalacji ogrzewania podłogowego opiera się na normie PN-EN 1264, która definiuje maksymalne temperatury powierzchni podłogi 29°C w strefach stałego pobytu i 35°C w łazienkach oraz przy oknach. Warunki Techniczne 2021 wymagają wskaźnika EP poniżej 70 kWh/m²/rok dla nowych budynków, co w praktyce zmusza do stosowania niskotemperaturowych źródeł ciepła i sterowania strefowego.

Rozdzielacz jako element instalacji wodnej podlega normie PN-EN 1254 dotyczącej złączek do rur miedzianych i ze stali nierdzewnej, a także PN-EN 12293 dotyczącej materiałów z tworzyw sztucznych w instalacjach ciepłej wody. Dobór materiałów zgodny z tymi normami gwarantuje żywotność przekraczającą 25 lat.

Źródłem danych technicznych były katalogi i karty techniczne producentów systemów ogrzewania płaszczyznowego, norma PN-EN 1264-2 dotycząca ogrzewania podłogowego, Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (WT 2021), oraz materiały dydaktyczne z zakresu hydrauliki i ciepłownictwa Politechniki Warszawskiej i Politechniki Śląskiej.
