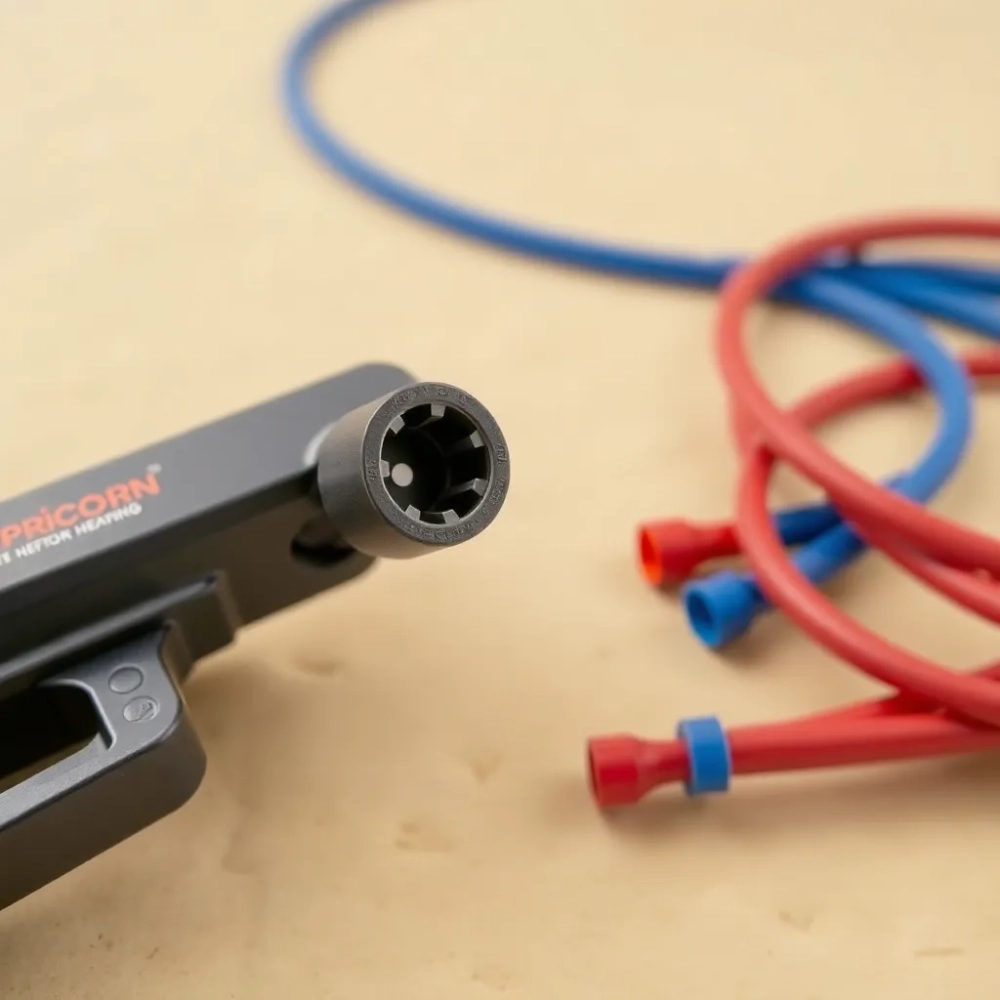

Taker do podłogówki Capricorn — szybki montaż rur bez bólu kciuków

Trzy godziny na kolanach, palce ślizgające się po folii, kręgosłup protestujący po dziesiątym metrze tak wygląda montaż ogrzewania podłogowego bez odpowiedniego narzędzia. Taker do podłogówki Capricorn, znany też jako taker do spinek Uponor, potrafi skrócić tę harówkę trzykrotnie, ale diabeł tkwi w szczegółach: doborze spinek, kącie uderzenia, rozstawie i… temperaturze samego magazynka.

• Budowa takeru do podłogówki magazynek, uderzak i rękojeść w jednym
• Jak używać takeru Capricorn krok po kroku, żeby nie zgiąć spinek
• Parametry techniczne, które decydują o zakupie
• Taker do spinek 40 mm vs szyny i maty z wypustkami co wybrać na 100 m²
• Zastosowanie takeru do podłogówki gdzie działa, a gdzie nie
• FAQ odpowiedzi na pytania, które padają przy stole w warsztacie

Budowa takeru do podłogówki magazynek, uderzak i rękojeść w jednym

Narzędzie przypomina zszywacz biurowy, lecz w wersji heavy-duty. Korpus mieści magazynek na 50-125 spinek o długości 40 mm, sprężynowy mechanizm uderzeniowy generujący siłę 80-120 N oraz ergonomiczną rękojeść z tworzywa wzmacnianego włóknem szklanym. Taka konstrukcja pozwala jednym naciśnięciem przebić folię EPS o grubości 20-30 mm i osadzić rurę PEX 16×2 mm.

Magazynek to najważniejszy element eksploatacyjny zużywa się jako pierwszy. Prowadnice wykonane ze stali hartowanej wytrzymują 50 000 cykli, ale już same klipsy potrafią zaciąć się przy złym kącie ładowania. Dlatego profesjonaliści ładują magazynek spinek do podłogówki w pozycji pionowej, delikatnie wstrząsając narzędziem, by ząbki ustawiły się równolegle do prowadnicy.

Mechanizm uderzeniowy działa na zasadzie sprężyny śrubowej naciąganej przy każdym naciśnięciu dźwigni. Siła uderzenia regulowana jest pokrętłem z tyłu obudowy warto ustawić ją na poziomie 3 z 5 dla standardowej folii EPS 30 mm. Zbyt mocne uderzenie powoduje zginanie spinek, zbyt słabe nie przebija izolacji.

Rękojeść z gumowaną okładziną zmniejsza zmęczenie nadgarstka o około 30% w porównaniu z modelami z twardego plastiku. To ważne przy powierzchniach powyżej 80 m², gdzie liczba uderzeń przekracza 1500.

Z czego zrobiony jest dobry taker?

Stal hartowana w prowadnicach i kowadle, poliamid z 30% udziałem włókna szklanego w korpusie, guma EPDM na rękojeści. Tańsze modele z Chin stosują plastik ABS pękają po 10 000 cykli. Norma PN-EN 1264-4 nie reguluje samego narzędzia, ale wymaga, by spinka utrzymywała siłę 50 N na rurze taker musi więc generować wystarczającą energię, by ją wbić bez odkształceń.

Jak używać takeru Capricorn krok po kroku, żeby nie zgiąć spinek

Pierwszy krok to rozłożenie folii z izolacją termiczną najczęściej EPS 100 o grubości 30 mm z warstwą folii PE 0,2 mm na wierzchu. Folia musi leżeć płasko, bez fałd, bo spinka w miejscu załamania będzie pracować na wyciąganie. Na 100 m² zużywa się średnio 800-1200 spinek, więc magazynek trzeba ładować cztery do sześciu razy.

Ładowanie spinek do podłogówki 40 mm wymaga precyzji. Klipsy wsuwane są w prowadnicę węższą stroną ku dołowi, ząbkami skierowanymi do środka. Po załadowaniu magazynka warto sprawdzić, czy pierwsza spinka wystaje 2-3 mm poza kowadło jeśli nie, narzędzie zacięło się i wymaga wyjęcia klipsa pęsetą.

1. Rozłóż folię Uponor na czystym, równym podłożu.
2. Załaduj 50 spinek 40 mm do magazynka, sprawdź pozycję pierwszego klipsa.
3. Przyłóż taker prostopadle do podłoża (kąt 85-95°).
4. Naciśnij dźwignię jednym płynnym ruchem.
5. Zachowaj rozstaw 10-15 cm między spinkami, przy łukach 5-7 cm.

Kąt uderzenia to klucz do sukcesu. Odchylenie powyżej 5° powoduje, że spinka wchodzi pod folię skośnie i nie trzyma rury z wymaganą siłą. Praktyka pokazuje, że najlepiej ustawić stopę 30 cm od ściany i pracować od siebie, cofając się dzięki temu kontrolujesz kąt wzrokiem.

Rozstaw spinek przy rurze 16×2 mm wynosi standardowo 30 cm na prostych odcinkach i 15 cm na zakrętach. Przy większych średnicach 20×2 mm zagęszcza się go do 25 cm, bo rura jest cięższa i bardziej podatna na odkształcenia termiczne. Norma PN-EN 1264-2 zaleca, by odległość między podporami nie przekraczała wartości obliczonej ze wzoru: 0,8 × średnica zewnętrzna rury w milimetrach.

⚠️ Nie wbijaj spinek w miejsach, gdzie rura krzyżuje się z przewodem elektrycznym lub rurką instalacji wodnej. Zachowaj minimum 50 mm odstępu brzmi to jak banał, ale na budowie zdarza się zapomnieć.

Najczęstsze błędy przy montażu

Zbyt mocne uderzanie to grzech numer jeden spinka zamiast wbić się prosto, zagina się i wystaje ponad folię. Odwrotny problem to zbyt delikatne naciskanie, gdy spinka nie przebija EPS i luźno leży na powierzchni. Trzeci błąd to nieregularny rozstaw, prowadzący do miejscowych przegrzań podłogi i mostków termicznych.

Parametry techniczne, które decydują o zakupie

Waga takeru waha się od 680 g do 1,2 kg lżejsze modele są wygodniejsze, ale generują mniejszą siłę uderzenia. Pojemność magazynka to kolejny parametr: 50 spinek to minimum dla komfortowej pracy, choć spotyka się modele na 125 sztuk. Kompatybilność z rurami 14-20 mm pokrywa 95% rynku instalacji PEX/Al/PEX w Polsce.

Średnica spinek 40 mm to standard Uponor (dawne Capricorn), ale na rynku są też klipsy 60 mm do grubszych izolacji EPS 50 mm. Użycie spinek 40 mm na EPS 50 mm skutkuje tym, że spinka nie sięga do rury i mocowanie jest niestabilne.

Kiedy taker nie wystarczy?

Przy ogrzewaniu ściennym lub sufitowym, gdzie rury prowadzone są w peszlach, taker do spinek 40 mm jest bezużyteczny. Sprawdza się wyłącznie na płaskich powierzchniach podłogowych z izolacją termiczną. W pomieszczeniach o skomplikowanym kształcie, z wieloma załamaniami i słupkami, lepsza będzie mata z wypustkami.

Taker do spinek 40 mm vs szyny i maty z wypustkami co wybrać na 100 m²

Szyny montażowe z PVC to najtańsze rozwiązanie kosztują 8-12 zł/m², ale wymagają ręcznego wciskania rury w uchwyty. Na 100 m² hydraulik poświęci 8 godzin. Taker Uponor przyspiesza pracę do 2,5 godziny, lecz wymaga inwestycji w narzędzie (180-350 zł) i spinki (0,15-0,25 zł/szt.).

Maty z wypustkami (styropianowe wytłoczki) eliminują spinki całkowicie rurę wciska się między wypustki, które trzymają ją mechanicznie. Kosztują 45-70 zł/m², ale na 100 m² oszczędzają 5 godzin pracy i 600-900 spinek. Minusem jest grubość maty 40-50 mm, która podnosi poziom podłogi.

Kluczowa różnica tkwi w mechanice mocowania. Spinka wbit takerem trzyma rurę siłą tarcia mechanicznego ząbki klipsa wciskają się w folię EPS, a korpus obejmuje rurę z siłą 40-60 N. Szyna PVC działa na zasadzie zacisku sprężystego, który z czasem traci napięcie przy cyklach termicznych.

? Maty z wypustkami to optymalny wybór przy ogrzewaniu podłogowym w łazienkach, gdzie rury prowadzone są w gęstym ślimaku z rozstawem 10 cm. Taker nie zdąży wbijać spinek z taką częstotliwością.

Zastosowanie takeru do podłogówki gdzie działa, a gdzie nie

Narzędzie obsługuje wodne ogrzewanie podłogowe w domach jednorodzinnych, biurach, halach magazynowych i obiektach sportowych. Sprawdza się na jastrychu cementowym, anhydrytowym oraz bezpośrednio na izolacji EPS 100 lub XPS 300. Kluczowy warunek to suche, czyste podłoże kurz i wilgoć zmniejszają przyczepność spinek.

Nie stosuje się go w pomieszczeniach z instalacją podłogową opartą na folii aluminiowej bez warstwy EPS, ani w systemach elektrycznego ogrzewania podłogowego z matami grzejnymi. Taker do spinek 40 mm nie współpracuje też z rurami stalowymi ani miedzianymi te mocowane są w uchwytach śrubowych lub klamrach zaciskowych.

Powierzchnie, na których taker działa najlepiej

Beton z folią PE i EPS 100 to standard. Na płytach OSB trzeba używać spinek o długości 50 mm i zmniejszyć siłę uderzenia o jeden stopień. Na starej podłodze drewnianej, gdzie podłogówka montowana jest na legarach, lepiej sprawdzają się szyny montażowe przykręcane wkrętami.

⚠️ Przy temperaturze poniżej 5°C folia EPS staje się krucha i spinka ją kruszy zamiast przebijać. W takich warunkach magazynek należy przechowywać w ciepłym pojeździe lub ogrzewać dłonią przez 2-3 minuty przed użyciem.

FAQ odpowiedzi na pytania, które padają przy stole w warsztacie

Czy taker do spinek Uponor pasuje do spinek innych producentów? Tak, o ile średnica trzpienia mieści się w tolerancji ±0,1 mm. Standard 40 mm obowiązuje w całej branży od 2010 roku.

Ile kosztuje taker do podłogówki Capricorn? Polskie modele zaczynają się od 180 zł, profesjonalne niemieckie sięgają 350 zł. Cena nie zależy od marki, lecz od jakości sprężyny i prowadnic.

Czy spinka 40 mm utrzyma rurę 20×2 mm? Tak, ale z mniejszym zapasem siły. Przy średnicy 20 mm warto zmniejszyć rozstaw do 20 cm na prostych odcinkach.

Jak długo trwa gwarancja na taker? Producenci udzielają 2 lat gwarancji na mechanizm, ale żywotność narzędzia przy normalnej eksploatacji wynosi 8-10 lat.

Czy można używać takeru do montażu rur PEX bez izolacji? Technicznie tak, ale spinka traci wtedy 80% funkcji mocującej ząbki nie mają w co się wbić poza rurą.

Jak konserwować taker? Raz na 500 cykli oczyścić magazynek sprężonym powietrzem i nasmarować prowadnice smarem silikonowym. Unikać WD-40 przyciąga kurz.

? Kalkulator oszczędności: 100 m² podłogówki z 800 spinkami to 8 godzin pracy ręcznej vs 2,5 godziny z takerem. Różnica 5,5 godziny × stawka 80 zł/h = 440 zł oszczędności na jednej inwestycji.

Przed zakupem warto sprawdzić kompatybilność takeru z posiadanymi spinkami producent podaje w karcie technicznej tolerancję średnicy trzpienia. Jeśli planujesz montaż powyżej 200 m², rozsądniej wypożyczyć narzędzie na tydzień niż kupować, chyba że prowadzisz firmę instalacyjną i taker zwróci się w trzech projektach.

Checklist TCO co kupić, żeby nie wracać do sklepu

• Taker do spinek z regulacją siły uderzenia
• Spinki 40 mm w ilości 1,2 × obliczone zapotrzebowanie
• Folia z EPS 100 grubości 30 mm
• Zapasowy magazynek (przy powierzchniach powyżej 150 m²)
• Smar silikonowy w aerozolu

System Uponor to ekosystem, w którym rura, folia i spinka pracują razem. Taker do podłogówki Capricorn jest zaprojektowany tak, by współgrać z tymi trzema elementami i zapewnić mocowanie zgodne z normą PN-EN 1264-4. Odchodzenie od oryginalnych spinek na rzecz tańszych zamienników oznacza utratę gwarancji systemowej i ryzyko poluzowania mocowania po 2-3 sezonach grzewczych.

? Skontaktuj się z doradcą technicznym, by dobrać taker i spinki do konkretnego projektu dobór narzędzia do średnicy rury i grubości izolacji to kwestia kilku minut konsultacji.

Źródła i normy

• PN-EN 1264-2:2013 Ogrzewanie podłogowe wodne Część 2: Metody obliczania
• PN-EN 1264-4:2013 Ogrzewanie podłogowe wodne Część 4: Montaż
• Dane katalogowe producentów systemów ogrzewania podłogowego
• Eurokod 1 (PN-EN 1991-1-1) Obciążenia użytkowe w budynkach
• Warunki Techniczne 2019 (Dz.U. 2019 poz. 1065 z późn. zm.)
