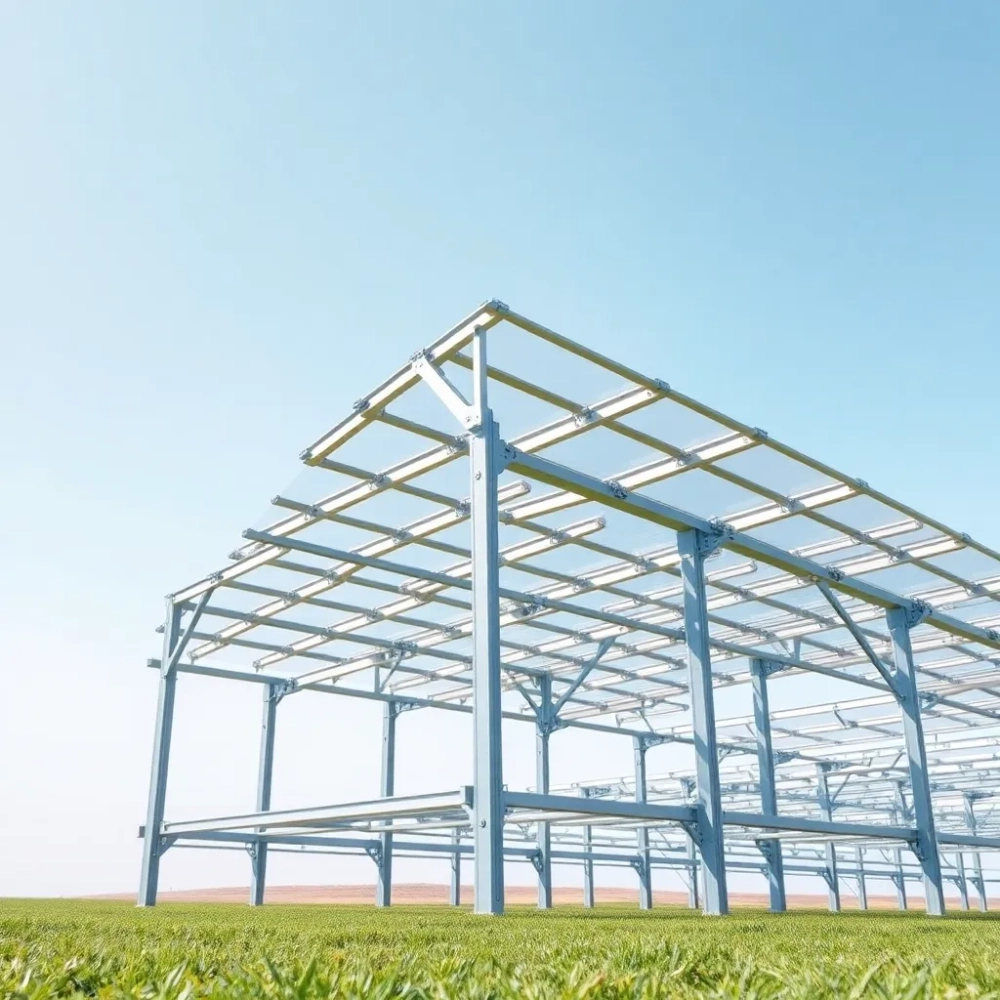

Konstrukcja pod panele fotowoltaiczne na gruncie 10 kW – jakie wymiary naprawdę potrzebujesz

Szukasz konkretu, bo sama moc instalacji nie mówi, ile miejsca potrzeba ani czy konstrukcja zmieści się na działce. Dla zestawu 10 kW typowo montuje się od 23 do 28 paneli o mocy 360-450 W, lecz pełny wymiar zabudowy zależy od ich formatu, układu podpór i zachowania przejazdu. Najczęściej przyjmuje się około 50-60 m² samego pola modułów oraz 65-90 m² terenu wraz z obsługą i zapasem bezpieczeństwa. Fraza konstrukcja pod panele fotowoltaiczne na gruncie 10 kw wymiary prowadzi więc do jednego praktycznego wniosku: najpierw ustala się dostępny plac, potem rozstaw modułów, a dopiero na końcu dobiera fundament. Największą ceną za zbyt ciasne założenie bywa cień, utrudniony montaż albo konieczność przebudowy całego układu.

• Typy konstrukcji naziemnych pod panele 10 kW i ich wymiary
• Ile miejsca zajmuje fotowoltaika 10 kW na działce
• Koszt i dobór konstrukcji gruntowej do instalacji 10 kW
• Najczęstsze błędy przy wymiarowaniu konstrukcji gruntowej
• Co trzeba ustalić przed zakupem konstrukcji

Typy konstrukcji naziemnych pod panele 10 kW i ich wymiary

Konstrukcja wbijana opiera się na stalowych słupkach wprowadzanych w grunt bez wykonywania betonowych stóp. Pojedynczy moduł montuje się zwykle do dwóch rzędów podpór, a odstęp między kolejnymi rzędami trzeba wyliczyć z uwzględnieniem kąta nachylenia, wysokości modułu i zimowego położenia słońca.

Przy kącie 25-35° i panelach o szerokości około 1,1 m odległość między rzędami często wynosi 2,5-4 m. Dla 24 modułów ułożonych w cztery rzędy po sześć sztuk można więc przyjąć długość pola rzędu 8-12 m i szerokość 7-10 m, lecz rozstaw trzeba skorygować względem konkretnej geometrii paneli.

Wymiary ramy wynikają również z tego, czy moduły ustawia się pionowo, czy poziomo. Układ pionowy ułatwia zachowanie korzystnej odległości między rzędami, natomiast poziomy bywa korzystniejszy przy wąskim terenie, choć zwiększa wysokość konstrukcji i obciążenie wiatrem.

Takiego rozwiązania nie stosuje się na terenach z nasypem, dużą domieszką kamieni albo warstwą gruntu o małej nośności. Wbijanie może uszkodzić istniejące instalacje podziemne, dlatego przed rozpoczęciem prac potrzebna jest mapa uzbrojenia działki i zgoda właściciela sieci.

Konstrukcja balastowa

Balast nie wymaga penetracji podłoża, ponieważ ciężar podstaw utrzymuje ramę w miejscu. Najczęściej stosuje się bloczki betonowe, prefabrykowane podstawy żelbetowe albo pojemniki wypełnione kruszywem, których masa zabezpiecza przed unoszeniem przez wiatr.

Wymiary pojedynczego stelaża dla kilku modułów zależą od ich układu oraz od obliczeń sił ssących. Przy instalacji 10 kW trzeba zwykle przewidzieć około 1,5-3,5 tony balastu, a na dachu lub nawierzchni o ograniczonej wytrzymałości wartość ta może być znacznie większa.

Konstrukcja balastowa zajmuje więcej miejsca niż sama rama modułów, zwykle około 70-100 m². Jej zaletą jest odwracalność montażu, natomiast koszt obejmuje transport, ustawienie ciężkich elementów i często wyrównanie podłoża.

Nie wybiera się jej na gruncie o słabej nośności ani tam, gdzie zależy na lekkim, ażurowym układzie. Beton może osiadać nierównomiernie, a rozszczelnienie podstaw zmniejsza odporność na podmuchy, dlatego każdy blok powinien mieć kontrolowane połączenie z ramą.

Konstrukcja kotwiona

Fundamenty kotwowe, zwane też śrubowymi, łączą zalety wbijanych słupków i stabilniejszego zakotwienia. Pojedynczy element zagłębia się poniżej strefy przemarzania, a jego długość zależy od rodzaju gruntu oraz wymaganej odporności na wyrywanie.

W gruntach spoistych wystarczą niekiedy kotwy o długości 1,2-1,8 m, lecz w piaszczystych lub nawodnionych warstwach mogą być potrzebne elementy dłuższe albo dodatkowe podpory. Nie ma uniwersalnej głębokości, którą można przyjąć dla całej Polski.

Parametry kotwienia powinny wynikać z obliczeń geotechnicznych i norm dotyczących obciążeń wiatrem oraz śniegiem. Szczególną uwagę zwraca się na nośność na wyrywanie, ponieważ parcie wiatru działa nie tylko poziomo, lecz także próbuje unieść cały stelaż.

Rozwiązanie kotwione nie pasuje do działek z podziemnymi przewodami, wysokim poziomem wód gruntowych lub zakazem głębokiego naruszania podłoża. Zbyt płytkie osadzenie może dawać pozorną oszczędność, lecz po pierwszym sezonie rama zacznie się przechylać.

Ceny mają charakter orientacyjny dla 2025 r. i obejmują samą konstrukcję oraz podstawowy montaż. Nie zawierają paneli, inwertera, okablowania, projektu, prac ziemnych ani kosztu utwardzenia nawierzchni.

Ile miejsca zajmuje fotowoltaika 10 kW na działce

Do obliczenia powierzchni potrzebnej pod instalację najlepiej użyć wymiaru pojedynczego panelu, a nie wyłącznie jego mocy. Moduł 400 W ma często około 1,72-1,90 m długości i 1,10-1,13 m szerokości, dlatego 25 sztuk tworzy powierzchnię czynną blisko 49-54 m².

Przy 24 modułach o mocy 420 W pole czynne wynosi około 46-50 m², natomiast przy 28 modułach po 450 W przekracza 56 m². Wymiary paneli różnią się między producentami, więc wartości nominalnie podobne mocy mogą zajmować różną szerokość działki.

Do powierzchni modułów trzeba doliczyć odstępy między rzędami. Gdy odległość między dolnymi krawędziami sąsiadujących rzędów wynosi 1,5-2,5 m, a kąt nachylenia osiąga 30-35°, rzut poziomy konstrukcji rośnie o kilkanaście do kilkudziesięciu procent.

Na działce rezydencjalnej 65-90 m² zwykle wystarcza, jeśli nie ma wysokiego ogrodzenia, drzew ani budynków rzucających cień. W praktyce komfortowy zapas wynosi co najmniej 1 m od ogrodzenia i 2-3 m od obiektów, które mogą ograniczać nasłonecznienie rano lub po południu.

Układ paneli i odstępy

Liczba paneli w instalacji 10 kW zależy od ich mocy oraz dopuszczalnej mocy przylączeniowej. Przy 25 modułach po 400 W moc DC wynosi dokładnie 10 kW, lecz w warunkach rzeczywistych falownik ogranicza produkcję i system zwykle oddaje do sieci mniej niż wynosi teoretyczna moc znamionowa.

Ustawienie czterech rzędów po sześć modułów daje łatwy dostęp serwisowy, ale może pozostawiać wąskie przejścia. Układ pięciu rzędów po pięć sztuk bywa bardziej regularny, natomiast wymaga starannego wyliczenia zacienienia, ponieważ zimą słońce pada nisko nad horyzontem.

Nachylenie 30° jest rozsądnym kompromisem między produkcją letnią, zimową i samooczyszczaniem paneli. Przy kącie 20° zmniejsza się zapylenie i łatwiej zachować prześwit, lecz zimowa wydajność spada, a przy 40° rosną obciążenia wiatrowe i wysokość całej konstrukcji.

Nie należy zagęszczać rzędów wyłącznie po to, aby zaoszczędzić kilka metrów. Cień z jednego rzędu może obniżyć wydajność kilku kolejnych, a optymalizatory nie usuwają zacienienia, lecz jedynie ograniczają jego wpływ na pracę części instalacji.

Odległości od granic i obiektów

Wysokość konstrukcji wpływa na to, jak daleko powinna znajdować się od granicy działki. Dolna krawędź paneli bywa położona 0,6-1,2 m nad gruntem, a górna może osiągać 3-4 m, dlatego cień pada znacznie dalej niż w przypadku niskiego stelaża.

Przed zakupem działki albo rozpoczęciem budowy warto sprawdzić miejscowy plan zagospodarowania przestrzennego oraz zapisy dotyczące zabudowy i infrastruktury technicznej. Brak pozwolenia budowlanego nie zawsze oznacza brak obowiązków, dlatego formalną ocenę przeprowadza właściwy organ albo projektant z uprawnieniami.

Wymagane odstępy od instalacji elektrycznych, zbiorników, studni i granicy posesji zależą od przepisów oraz projektu. Nie wolno ich traktować jak jednej uniwersalnej liczby, ponieważ znaczenie ma moc przyłączeniowa, przebieg przewodów i sposób użytkowania obiektów.

Na wąskiej parceli lepszy bywa układ pionowy albo stelaż o mniejszym kącie nachylenia. Takie rozwiązanie ogranicza wysokość, lecz zimą może wymagać większego odstępu między rzędami, więc oszczędność w jednym miejscu przenosi się na drugi wymiar.

Koszt i dobór konstrukcji gruntowej do instalacji 10 kW

Całkowity koszt fotowoltaiki 10 kW na gruncie zależy przede wszystkim od rodzaju fundamentów, długości przewodów i przygotowania nawierzchni. Sama konstrukcja gruntowa kosztuje orientacyjnie 12-35 tys. zł, a cały zestaw wraz z montażem może zamknąć się w kwocie około 35-65 tys. zł bez dotacji.

Panele monokrystaliczne o mocy 400-450 W są rozsądnym wyborem, ponieważ ograniczają liczbę modułów i długość połączeń. Nie warto jednak dobierać ich tylko po mocy z katalogu, lecz porównać sprawność, temperaturowy współczynnik mocy, tolerancję produkcyjną oraz warunki gwarancji.

Norma PN-EN 61215 opisuje badania wytrzymałości modułów fotowoltaicznych, ale nie zastępuje obliczeń całej konstrukcji. Projektant powinien uwzględnić obciążenia wiatrem i śniegiem zgodnie z właściwymi częściami Eurokodu, a także sprawdzić połączenia śrubowe, słupki i zakotwienia.

Inwerter stringowy zwykle sprawdza się przy niewielkim zacienieniu i prostych rzędach. Model hybrydowy daje możliwość późniejszego podłączenia magazynu energii, natomiast optymalizatory przydają się wtedy, gdy część paneli znajduje się za kominem, drzewem lub krawędzią dachu.

Falownika nie dobiera się wyłącznie do mocy paneli. Trzeba sprawdzić zakres napięcia MPPT, maksymalne napięcie DC, liczbę wejść oraz zachowanie przy wysokiej temperaturze, ponieważ zbyt szeroki zakres pracy może prowadzić do częstych spadków mocy zamiast oczekiwanych oszczędności.

Produkcja energii i opłacalność

Instalacja 10 kW w Polsce może wyprodukować orientacyjnie 9 000-11 000 kWh rocznie, zależnie od regionu, nachylenia, orientacji i zacienienia. Różnica między południowymi a mniej nasłonecznionymi rejonami kraju nie musi być dramatyczna, lecz warto ją uwzględnić przed podpisaniem umowy.

Nachylenie 30-35° i kierunek południowy zapewniają zwykle najlepszy bilans roczny. Odchylenie 20-30° w stronę wschodu lub zachodu może poprawić produkcję rano i po południu, lecz zmniejsza szczyt w godzinach centralnych, co ma znaczenie przy rozliczeniu energii oddawanej do sieci.

Przy cenach energii i założonym zużyciu własnym prosty okres zwrotu wynosi często 7-10 lat. Dotacja może skrócić ten czas do 5-8 lat, ale nie należy obiecywać konkretnego wyniku bez analizy taryfy, sposobu rozliczania nadwyżki i poziomu autokonsumpcji.

Śnieg, kurz, odchody ptaków i cień drastycznie obniżają produkcję, choć ich wpływ nie zawsze jest widoczny w pierwszym miesiącu. Regularne mycie bez ostrych narzędzi oraz kontrola połączeń chronią moduły i pozwalają utrzymać przewidywany uzysk.

Montaż bezpieczny i zgodny z przepisami

Przed montażem należy sprawdzić projekt, mapę działki, przebieg instalacji podziemnych oraz planowaną lokalizację przyłącza elektrycznego. Te informacje pozwalają uniknąć przebicia przewodu podczas wbijania słupków i ustawić pole tak, aby nie blokowało dojazdu.

Zgłoszenie do operatora systemu dystrybucyjnego jest konieczne przy zmianie mocy przyłączeniowej, rodzaju zabezpieczeń albo sposobu współpracy urządzeń z siecią. Nawet niewielka instalacja wymaga właściwego zabezpieczenia i dokumentacji, a szczegóły zależą od lokalnych warunków technicznych.

Prace przy instalacji elektrycznej powinny wykonywać osoby z odpowiednimi kwalifikacjami, a pomiary ochronne trzeba udokumentować. Bez pomiaru ciągłości przewodów ochronnych, rezystancji izolacji i polaryzacji nie można uznać układu za bezpiecznie uruchomiony.

Nie wbijaj podpór na oślep i nie zasłaniaj wentylacji inwertera. Niewielki błąd wymiarowy może z czasem zablokować dostęp serwisowy, a zamknięta obudowa falownika w lecie szybko traci zdolność oddawania ciepła.

Najczęstsze błędy przy wymiarowaniu konstrukcji gruntowej

Najczęściej popełnianym błędem jest przeliczanie liczby paneli z samej mocy nominalnej. Moc 10 kW nie określa ich fizycznych wymiarów, a dwa moduły o takiej samej mocy mogą mieć różną długość, szerokość i powierzchnię.

Drugi problem to zbyt mały odstęp między rzędami. Zimą niskie słońce tworzy długie cienie, dlatego odległość należy sprawdzić dla najbardziej niekorzystnego okresu, a nie tylko podczas montażu wiosną.

Trzeci błąd to brak miejsca na komunikację i serwis. Przewody, złączki, skrzynki oraz dostęp do śrub muszą pozostać dostępne, inaczej prosta kontrola po roku zmieni się w rozbieranie części pola.

Ostatnia pułapka to niedoszacowanie gruntu. Jeśli podłoże jest mokre, kamieniste albo ma warstwę nasypową, koszt przygotowania może przewyższyć oszczędność wynikającą z najtańszej konstrukcji.

Przygotuj szkic działki z wymiarami granic, dróg, budynków, drzew i instalacji podziemnych. Zaznacz na nim pole paneli, odstępy, miejsce na inwerter oraz trasę przewodów. Dopiero taki rysunek pozwala ocenić, czy 65 m² wystarczy, czy trzeba rezerwować 90 m².

Co trzeba ustalić przed zakupem konstrukcji

Najpierw sprawdź dostępny teren i jego nasłonecznienie przez cały rok. Następnie ustal format paneli, ich liczbę oraz kąt nachylenia, a potem wybierz fundament zgodny z nośnością podłoża i wymaganą odpornością na wiatr.

Projekt powinien zawierać wymiary każdego rzędu, rozstaw podpór, długość kotew, przekroje przewodów i odległości od granic. Bez tych danych nawet pozornie kompletny zestaw może nie nadawać się do montażu na konkretnej parceli.

Przed podpisaniem zamówienia warto porównać co najmniej trzy warianty wykonania i sprawdzić, czy cena obejmuje badania geometrii, transport, wyrównanie terenu oraz dokumentację powykonawczą. Różnice kilku tysięcy złotych często wynikają z pominięcia prac niezbędnych do prawidłowego posadowienia.

Przy standardowej instalacji 10 kW rozsądne założenie to 25 modułów po 400 W, 4 rzędy, kąt około 30° i 70-90 m² terenu. Ostateczny wymiar trzeba jednak potwierdzić na podstawie karty katalogowej paneli, projektu konstrukcji i warunków gruntowych.

Źródła danych i podstawy prawne

W obliczeniach uwzględniono typowe wymiary paneli monokrystalicznych 400-450 W, założenia produkcyjne dla warunków Polski oraz orientacyjne ceny rynkowe z 2025 r. Wartości produkcji energii mają charakter szacunkowy i nie stanowią gwarancji uzysku dla konkretnej działki.

Podstawą oceny technicznej są między innymi PN-EN 61215 dotycząca wymagań konstrukcyjnych i badań modułów fotowoltaicznych, PN-HD 60364 dla instalacji elektrycznych niskiego napięcia oraz Eurokod 1 i Eurokod 3 w zakresie obciążeń i konstrukcji stalowych. Szczegółowe rozwiązania projektowe wymagają sprawdzenia aktualnych wersji norm i lokalnych warunków zabudowy.

Formalności związane z przyłączeniem i zgłoszeniem należy ustalać z właściwym operatorem systemu dystrybucyjnego oraz organami administracji architektoniczno-budowlanej. Aktualne informacje publikują między innymi Rządowe Centrum Legislacji, serwis gov.pl, Polskie Sieci Elektroenergetyczne oraz operatorzy systemów dystrybucyjnych.
