Regulacja listwy ogrzewania podłogowego bez projektu

Jedna łazienka ciepła, druga lodowata, a rachunek za gaz i tak wyższy niż u sąsiada, który ma identyczną instalację. Brzmi znajomo? Problem niemal zawsze leży w jednym miejscu: rozdzielacz, czyli ta wąska listwa z zaworami, której nikt nie rusza od montażu. Tymczasem fabryczne ustawienia rzadko kiedy odpowiadają realnym warunkom domu, a ich korekta potrafi zmienić komfort ogrzewania podłogowego z problematycznego na wzorowy w ciągu kilku dni. Poniżej dwie sprawdzone ścieżki regulacji, które zadziałają bez dokumentacji projektowej i bez wzywania ekipy.

• Ustawianie rotametrów na rozdzielaczu podłogówki krok po kroku
• Siłowniki termoelektryczne jako alternatywa dla ręcznej regulacji pętli
• Najczęstsze błędy przy regulacji listwy podłogowego ogrzewania
• Checklist przed sezonem grzewczym
• Kiedy regulacja nie wystarcza

Ustawianie rotametrów na rozdzielaczu podłogówki krok po kroku

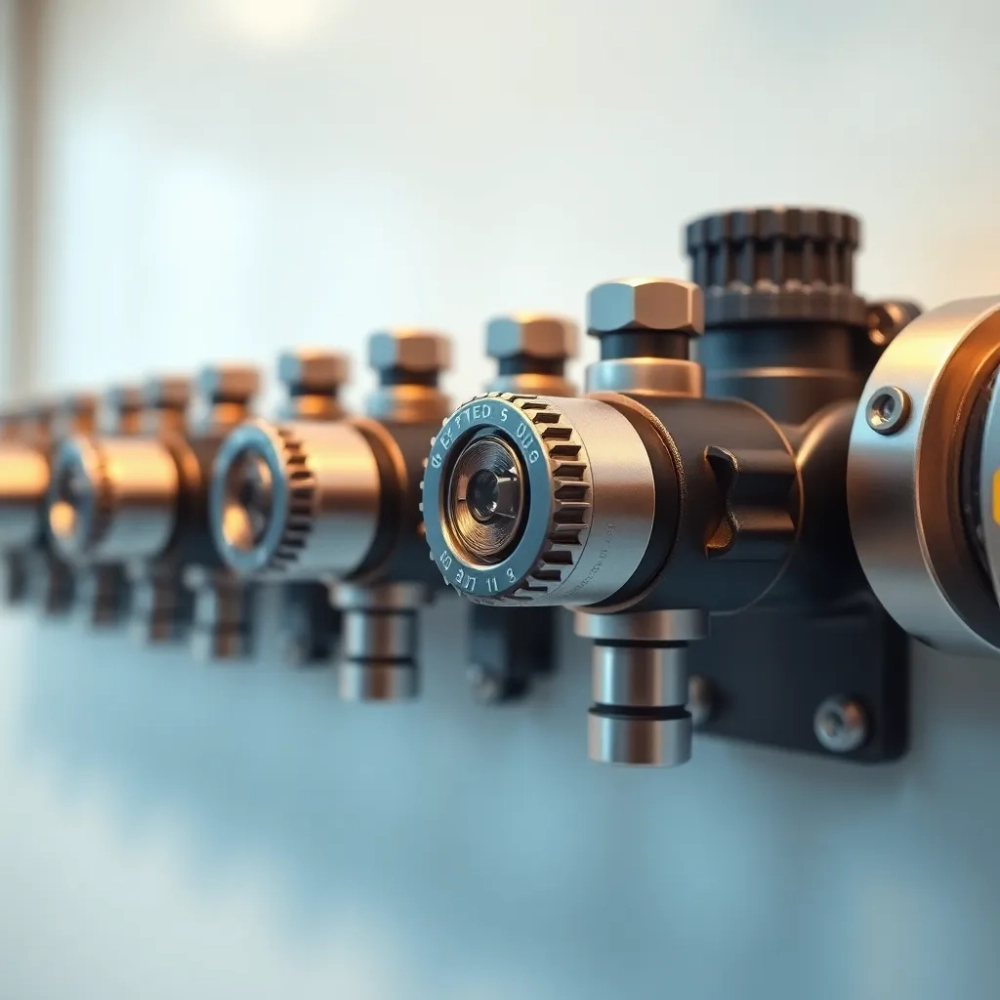

Rozdzielacz to nic innego jak rozdwojona belka mosiężna lub kompozytowa, zamontowana zwykle w szafce podtynkowej w łazience, garderobie albo w kotłowni. Na niej osadzono dwa rodzaje zaworów: odcinające na zasilaniu i regulacyjne na powrocie. To właśnie przy powrocie znajdują się rotametry, czyli przezroczyste cylindry z pływakiem i podziałką w litrach na minutę. Ich zadanie polega na wskazaniu, ile wody przepływa przez daną pętlę rur w podłodze.

Fabryczne ustawienie rotametrów to zazwyczaj wartość maksymalna albo pozycja „zero", która w praktyce okazuje się zbyt wysoka dla krótkich pętli i zbyt niska dla długich. Skutek jest przewidywalny: tam, gdzie rur jest mało, woda przepływa zbyt szybko i nie zdąży oddać ciepła do wylewki. Tam, gdzie pętla ma ponad sto metrów, przepływ jest za mały, więc podłoga ledwo ciepła. Norma PN-EN 1264 zaleca, by temperatura powierzchni podłogi mieściła się w granicach 26-29°C w strefach mieszkalnych i 33°C w łazienkach, co wymaga precyzyjnego zbilansowania.

Zanim cokolwiek przekręcisz, zakręć zawory na zasilaniu i odkręć odpowietrzniki na końcach belki, by wypuścić powietrze, które zakłóca odczyt pływaka. Po odpowietrzeniu odczekaj godzinę, bo pęcherzyki potrafią skutecznie zawyżyć wskazania. Dopiero wtedy zacznij regulację od najdłuższej pętli w domu, ustawiając przepływ na 2 l/min jako punkt wyjścia. Krótsze pętle dostaną proporcjonalnie mniej, najczęściej 0,5-1 l/min.

Po każdej korekcie potrzeba od 24 do 48 godzin, by wylewka betonowa zareagowała pełną bezwładnością termiczną. W praktyce oznacza to jedną pętlę dziennie, maksymalnie dwie, jeśli w domu są małe pomieszczenia. Pośpiech kończy się tu odwrotnym efektem: jedno pomieszczenie przegrzane, drugie wciąż zimne i frustracja, że nic nie działa. Wystarczy uzbroić się w termometr pirometr albo zwykły kontaktowy z sondą i mierzyć temperaturę posadzki w odległości około 20 cm od ściany zewnętrznej, gdzie strata ciepła jest największa.

Siłowniki termoelektryczne jako alternatywa dla ręcznej regulacji pętli

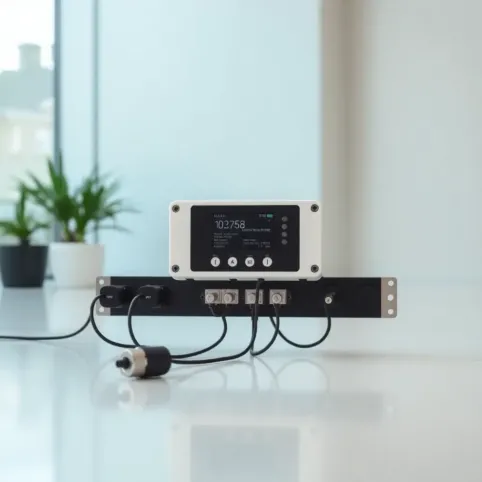

Jeśli ręczne balansowanie rotametrów przypomina zgadywankę, bo w jednym pokoju słońce grzeje przez trzy godziny, a w drugim ktoś otwiera okno, czas rozważyć siłowniki termoelektryczne. To niewielkie, cylindryczne elementy montowane bezpośrednio na zaworach rozdzielacza, sterowane napięciem 230 V lub 24 V z termostatu pokojowego. Gdy temperatura w pokoju spada poniżej zadanej, siłownik otwiera zawór i wpuszcza do pętli dokładnie tyle wody, ile trzeba.

Zasada działania opiera się na zjawisku rozszerzalności cieplnej wosku lub specjalnego płynu w komorze siłownika. Po podaniu napięcia grzałka rozgrzewa wkład, ten zwiększa objętość o kilka milimetrów i popycha trzpień, który otwiera zawór. Po odcięciu prądu wkład stygnie, trzpień cofa się sprężyną. Cały cykl trwa od trzech do pięciu minut, więc regulacja jest płynna, bez skoków temperatury. Jeden termostat obsługuje zwykle od jednej do trzech pętli w zależności od obciążenia cieplnego pomieszczenia.

Montaż siłowników nie wymaga spawania ani specjalistycznych narzędzi. Wystarczy adapter pasujący do konkretnego typu rozdzielacza (najpopularniejsze to M30x1,5), klucz imbusowy i dostęp do gniazda elektrycznego w szafce. Przewody można poprowadzić listwą przypodłogową do termostatów, łącząc je równolegle w rozdzielni. Po instalacji termostat pokojowy przejmuje kontrolę nad pętlą, a rotametr pełni jedynie funkcję ogranicznika maksymalnego przepływu ustawianego raz, przy uruchomieniu.

Najczęstsze błędy przy regulacji listwy podłogowego ogrzewania

Pierwszy i najbardziej kosztowny błąd to przekroczenie temperatury zasilania powyżej 50°C. Wylewka anhydrytowa zaczyna wtedy tracić wodę krystaliczną i mikropękać, a wylewka cementowa wydziela nadmiar wilgoci, który skrapla się pod posadzką. Skutki to wybrzuszenia paneli, pęknięcia fug i trwałe uszkodzenie akumulacji cieplnej. Zasada jest prosta: mierzysz temperaturę wody na zasilaniu termometrem kontaktowym i jeśli przekracza 45°C, obniżasz ją zaworem mieszającym w �ródle ciepła.

Drugi błąd polega na zbyt niskim ustawieniu przepływu, poniżej 0,3 l/min. Woda zaczyna wtedy przepływać nierównomiernie, co słychać jako bulgotanie i stukanie w rurach, a jednocześnie podłoga staje się zimna. Pętla o długości 80 m potrzebuje minimum 0,8 l/min, by zachować przepływ tłokowy bez pęcherzy. Trzeci problem to ignorowanie różnicy temperatur między zasilaniem a powrotem. Powinna wynosić 8-10°C; jeśli jest mniejsza, woda krąży za szybko i nie oddaje ciepła. Jeśli większa, przepływ jest za wolny i trzeba go zwiększyć.

Czwarta pułapka to regulacja wszystkich pętli jednego dnia. Instalacja podłogowa ma bezwładność liczoną w godzinach, nie minutach, więc zmiany trzeba wprowadzać sekwencyjnie. Zaczynaj od pętli w sypialniach, bo tam komfort ma największe znaczenie, a kończ na przedpokoju i łazience, gdzie tolerancja temperaturowa jest wyższa. Piąty błąd to pomijanie sezonowej kontroli ciśnienia w instalacji. Spadek ciśnienia poniżej 1 bar oznacza wyciek lub konieczność uzupełnienia wody, co przy podłogówce bezpośrednio przekłada się na nierównomierne grzanie.

Checklist przed sezonem grzewczym

• Odpowietrzenie rozdzielacza: odkręć odpowietrzniki na obu belkach, zamknij po ustabilizowaniu ciśnienia.
• Sprawdzenie ciśnienia: manometr powinien wskazywać 1,5-2,0 bar w instalacji zamkniętej.
• Odczyt rotametrów: porównaj wskazania z notatkami z poprzedniego sezonu, szukaj różnic powyżej 0,2 l/min.
• Korekta przepływu: jedna pętla dziennie, od najdłuższej, z pomiarem temperatury podłogi po 24 h.
• Test termostatów: ustaw 22°C i sprawdź, czy siłowniki otwierają zawory (słychać delikatne kliknięcie).
• Pomiar temperatury zasilania: termometr kontaktowy na rurze, nie więcej niż 45°C dla wylewki cementowej i 40°C dla anhydrytu.
• Kontrola zaworów odcinających: pełne otwarcie na zasilaniu i powrocie, połowiczne otwarcie oznacza spadek przepływu o 40%.

Kiedy regulacja nie wystarcza

Jeśli po dwóch tygodniach balansowania podłogówka wciąż grzeje nierówno, przyczyna leży prawdopodobnie poza rozdzielaczem. Pierwsza możliwość to zapowietrzony fragment rury w strefie, do której nie da się dotrzeć odpowietrznikiem. Druga to mechaniczne zwężenie w rurze, najczęściej na kolanie o zbyt małym promieniu, poniżej 5-krotności średnicy rury. Trzecia opcja to zbyt mała średnica rur (16 mm zamiast 20 mm), co ogranicza przepływ w długich pętlach niezależnie od ustawień rotametrów. Czwarta, najrzadsza, to błąd projektowy polegający na różnicy długości pętli przekraczającej 30%, co w praktyce uniemożliwia równomierne rozprowadzenie ciepła bez aktywnego zaworu mieszającego w każdej gałęzi.

Zanim zdecydujesz się na poważniejszą interwencję, sprawdź też temperaturę na powrocie każdej pętli. Szybki pomiar termometrem bezdotykowym po godzinie pracy instalacji pokaże, czy woda zdążyła oddać ciepło. Różnica zasilanie-powrót mniejsza niż 5°C oznacza, że woda krąży za szybko; większa niż 12°C, że za wolno. Obie sytuacje koryguje się właśnie na rozdzielaczu, ale świadomość, że problem istnieje, to pierwszy krok do komfortowej, niskokosztowej eksploatacji domu.

Regulacja ogrzewania podłogowego to nie jednorazowa czynność przy uruchomieniu, lecz proces, który powtarza się co sezon lub co dwa lata, zależnie od stabilności instalacji. Zaniedbanie go oznacza nie tylko dyskomfort, ale też straty energii rzędu 15-25%, co przy aktualnych cenach nośników ciepła potrafi kosztować kilkaset złotych rocznie. Warto poświęcić dwie godziny jesienią, by przez całą zimę chodzić po ciepłej, równej podłodze bez szumów w rurach i nerwów przy rachunkach.

Źródła danych i norm: PN-EN 1264 (ogrzewanie podłogowe), wytyczne producentów systemów rurowych (dane katalogowe dotyczące przepływu i mocy), Polska Norma PN-92/B-01706 (instalacje wodociągowe). Szczegółowe informacje dostępne w serwisach normalizacyjnych oraz u producentów osprzętu grzewczego.
