Listwa Salus do podłogówki – jak ogarnąć montaż bez stresu?

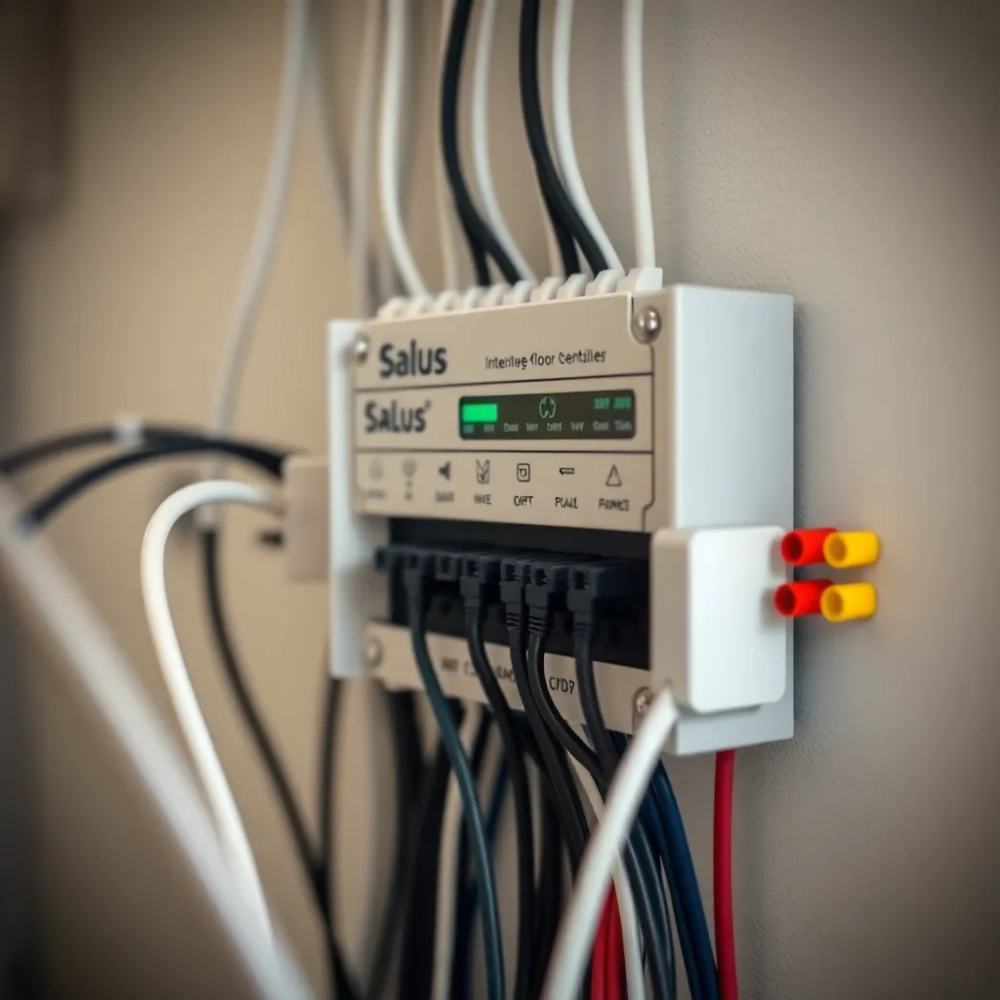

Masz przed sobą ścianę z rozdzielaczami, pętlę podłogową czekającą na pierwszy przepływ i szufladę pełną siłowników a gdzieś między nimi stoi centralne pytanie: jak to wszystko spiąć w jedną, niezawodną instalację. Listwa ogrzewania podłogowego Salus to właśnie ten element, który zamienia bałagan kabli w uporządkowaną automatykę strefową, ale diabeł tkwi w szczegółach montażu, konfiguracji i doboru komponentów.

• Schemat podłączenia listwy Salus krok po kroku
• Ile stref ogarnie listwa Salus i jak ją skonfigurować?
• Parametry techniczne i najczęstsze błędy montażowe

Schemat podłączenia listwy Salus krok po kroku

Zanim sięgniesz po śrubokręt, upewnij się, że rozdzielacz stoi stabilnie, a pętle podłogowe zostały już napełnione i odpowietrzone. Bez tego nawet perfekcyjne podłączenie elektryczne nie ochroni Cię przed powietrzem tłoczącym się przez siłowniki. Listwa Salus montowana jest najczęściej bezpośrednio nad skrzynką rozdzielaczową lub na szynie DIN w szafce technicznej dzięki temu krótkie przewody siłowników nie generują zbędnych strat sygnału.

Sam schemat podłączenia listwy Salus opiera się na prostym łańcuchu: zasilanie 230 V dochodzi do zacisków L i N, a z zacisków wyjściowych odchodzą dwużyłowe przewody do każdego siłownika termoelektrycznego. Każdy kanał obsługuje zwykle jeden lub dwa siłowniki, w zależności od modelu listwy dlatego przed podłączeniem warto przeliczyć łączną liczbę siłowników na rozdzielaczu. Przekroczenie dopuszczalnego prądu na kanał prowadzi do przegrzewania styków i przedwczesnego zużycia przekaźników.

W praktyce najczęściej spotykany układ to połączenie typu gwiazda: każdy siłownik ma własną żyłę powrotną do dedykowanego zacisku na listwie. Taki sposób prowadzenia przewodów ułatwia późniejszą diagnostykę wystarczy zmierzyć rezystancję na danym kanale, żeby stwierdzić, czy siłownik nie jest uszkodzony. Unikaj łączenia siłowników szeregowo w obrębie jednego kanału, bo zwarcie w jednym punkcie odcina cały obwód.

Jeśli korzystasz z listwy bezprzewodowej Salus, schemat komplikuje się o parowanie termostatów z odbiornikiem. Termostat wysyła sygnał radiowy o częstotliwości 868 MHz do listwy, a ta zamyka obwód 230 V tylko wtedy, gdy dany pokój wymaga grzania. Parowanie odbywa się zwykle przez krótkie naciśnięcie przycisku na listwie i jednoczesne wprowadzenie termostatu w tryb nauki cały proces trwa kilkanaście sekund i potwierdzany jest diodą LED.

Co dokładnie wkręcasz w zaciski

Przewód siłownika to zazwyczaj kabel dwużyłowy o przekroju 0,5-0,75 mm². Żyły zdejmujesz na długość około 8 mm, skręcasz żyłki palcami i wkręcasz w zacisk sprężynowy lub śrubowy zależnie od wersji listwy. Moment dokręcenia przy zaciskach śrubowych nie powinien przekraczać 0,5 N·m, bo plastikowy rdzeń zacisku potrafi pęknąć przy zbyt mocnym dokręceniu.

Przy podłączaniu zasilania 230 V pamiętaj o przewodzie ochronnym PE. Listwa Salus ma osobny zacisk uziemiający, który musi być połączony z szyną PE rozdzielni to wymóg normy PN-HD 60364, ale też zwykła przezorność, bo w razie przebicia izolacji na obudowie nie pojawia się napięcie dotykowe. W instalacjach starszego typu, bez osobnego PE, konieczne bywa zastosowanie wyłącznika różnicowoprądowego 30 mA.

Ile stref ogarnie listwa Salus i jak ją skonfigurować?

Standardowa listwa ogrzewania podłogowego Salus obsługuje od 4 do 8 stref w wersji podstawowej i do 12 w modelach rozszerzonych. Każda strefa to logicznie jeden obieg podłogowy lub grupa obiegów o zbliżonym zapotrzebowaniu na ciepło, sterowana przez dedykowany termostat. Przy pięciu pokojach, łazience i przedpokoju najczęściej wystarczy wersja 8-strefowa, ale w domach z wieloma łazienkami i strefami dziennymi lepiej sięgnąć od razu po większą.

Konfiguracja zaczyna się od przypisania termostatu do konkretnego kanału listwy. W wersjach przewodowych wystarczy połączyć termostat z odpowiednim zaciskiem bez żadnego programowania. W wersjach bezprzewodowych musisz sparować termostat z kanałem, a w bardziej zaawansowanych modelach masz do dyspozycji aplikację mobilną, w której definiujesz nazwy pomieszczeń, harmonogramy i tryby pracy. Każdy kanał zapamiętuje temperaturę zadaną, histerezę i czas opóźnienia załączenia.

Kluczowy parametr to histereza, czyli różnica temperatur między wyłączeniem a ponownym załączeniem ogrzewania. Dla podłogówki histereza 0,5 K daje płynne, niemal niezauważalne przejścia, podczas gdy histereza 1 K powoduje wyraźniejsze, ale wciąż komfortowe wahania. Zbyt mała histereza, rzędu 0,1-0,2 K, prowadzi do ciągłego cyklowania siłowników i skraca ich żywotność w skrajnych przypadkach do kilku sezonów zamiast dekady.

Tryb pracy listwy można ustawić jako grzanie albo chłodzenie ta druga opcja przydaje się, gdy podłogówka współpracuje z pompą ciepła i obsługuje pasywne chłodzenie latem. Przełączenie sezonowe odbywa się fizycznie przełącznikiem na listwie lub z poziomu aplikacji. W trybie chłodzenia logika się odwraca: termostat zamyka obwód siłownika, gdy temperatura w pokoju przekroczy próg, a otwiera, gdy spadnie poniżej zadanej wartości.

Typowe scenariusze konfiguracji

Dla domu z dwiema łazienkami, kuchnią, salonem i trzema sypialniami najczęstszy układ to 8 stref: po jednej na każdą łazienkę i kuchnię, jedna na salon połączony z jadalnią, jedna na główną sypialnię i jedna na pozostałe sypialnie. Taki podział wynika z faktu, że łazienki potrzebują wyższej temperatury podłogi (26-28°C), a sypialnie niższej (22-24°C), więc sterowanie wspólnym obiegiem sypialni nie powoduje dyskomfortu.

Gdy masz więcej niż 8 stref, najprostsze rozwiązanie to listwa Salus z modułem rozszerzeń. Moduł dokłada kolejne kanały i komunikuje się z jednostką główną po magistrali wewnętrznej. Instalacja ogranicza się do podłączenia przewodu magistralnego i przypisania adresu modułu całość zajmuje kilkanaście minut.

Parametry techniczne i najczęstsze błędy montażowe

Prąd znamionowy pojedynczego kanału w listwie Salus wynosi najczęściej 0,5 A, co odpowiada mocy około 110 VA na kanał przy 230 V. Jeden siłownik termoelektryczny pobiera zwykle od 1 do 3 W, więc na jeden kanał bezpiecznie wchodzi do czterech siłowników. Jeśli potrzebujesz więcej, koniecznie użyj dodatkowego przekaźnika pośredniczącego, bo przeciążenie styków skutkuje ich zgrzewaniem.

Napięcie zasilania 230 V AC / 50 Hz to standard, ale w instalacjach z fazą zabezpieczoną wyłącznikiem nadprądowym B10A lista nie wymaga dodatkowego zabezpieczenia. Obudowa listwy wykonana jest z samogasnącego tworzywa ABS, klasa palności V-0 wg UL94. Stopień ochrony IP20 oznacza, że montaż dozwolony jest wyłącznie w pomieszczeniach suchych, najlepiej wewnątrz szafki rozdzielaczowej.

Wielu instalatorów popełnia błąd polegający na prowadzeniu przewodów siłowników równolegle z kablami zasilającymi 230 V na długich odcinkach. Skutkuje to indukowaniem zakłóceń w torach sygnałowych i fałszywymi załączeniami. Rozwiązanie to zachowanie minimum 10 cm odstępu albo poprowadzenie przewodów w osobnych kanałach kablowych zgodnie z zaleceniami normy PN-HD 60364-4-46.

Kolejna klasyczna pomyłka to brak mostka zwierającego na nieużywanych kanałach. W listwach Salus każdy kanał bez podłączonego siłownika powinien mieć założoną rezystancję zastępczą lub mostek w przeciwnym razie moduł może zgłaszać błąd komunikacji. Najłatwiej użyć rezystora 10 kΩ, ale w praktyce wielu producentów mostkuje kanał zwykłym kawałkiem drutu, co działa, choć nie jest zgodne z instrukcją.

Sprawdź też, czy siłowniki termoelektryczne są zamontowane na rozdzielaczu w pozycji pionowej lub pod kątem nieprzekraczającym 45° od pionu. Odchylenie większe powoduje, że element termiczny nie oddaje ciepła prawidłowo do otoczenia i czas otwarcia zaworu się wydłuża. Efekt to opóźniona reakcja strefy na sygnał z termostatu oraz lekki dyskomfort przy porannym rozruchu instalacji.

Tabela: orientacyjne ceny listew Salus

Dlaczego te błędy się powtarzają

Po rozmowach z kilkoma instalatorami widzę jeden powtarzający się schemat: presja czasu przy montażu powoduje, że schemat podłączenia listwy Salus traktowany jest pobieżnie. Każdy siłownik wpięty w byle który kanał, kanały pomieszane z pokojami, harmonogram ustawiony raz i niezmieniany przez lata. Tymczasem poprawna konfiguracja to kwestia góra godziny, a oszczędność energii przez pierwszy sezon sięga 8-12% dzięki optymalnemu dopasowaniu temperatur do trybu życia domowników.

Warto pamiętać, że listwa ogrzewania podłogowego Salus to element bierny w pewnym sensie sama nie grzeje, nie pompuje wody, nie reguluje przepływu. Jej rola ogranicza się do zamykania i otwierania obwodów siłowników w odpowiedzi na sygnał z termostatów. Cała „magia" komfortu bierze się z poprawnego doboru temperatur, histerezy i harmonogramów, a te parametry są definiowane przez użytkownika lub integratora systemu.

Przy doborze listwy zwróć uwagę na obecność funkcji ochrony pompy cykliczne załączanie pompy obiegowej na kilkanaście sekund co 24 godziny zapobiega zatarciu wirnika w okresie letnim. Druga przydatna opcja to wejście termiczne od kotła lub pompy ciepła, pozwalające zablokować pracę listwy, gdy źródło ciepła nie osiągnęło minimalnej temperatury zasilania. Bez tego blokowania podłogówka może pracować przy 30°C zasilania, co nie pokrywa strat cieplnych domu.

Końcowa kwestia to kompatybilność z protokołami automatyki budynkowej. Wersje Salus obsługujące Modbus RTU można zintegrować z systemami BMS, co daje możliwość zdalnego nadzoru i analizy zużycia energii. Jeśli planujesz w przyszłości rozbudowę o rekuperację albo fotowoltaikę, wybierz od razu model z Modbusem unikniesz wymiany listwy po dwóch sezonach.

Źródła: norma PN-HD 60364 (Instalacje elektryczne niskiego napięcia), instrukcje producenta listew Salus (strona producenta), katalogi dystrybutorów automatyki grzewczej, dokumentacja techniczna siłowników termoelektrycznych.
