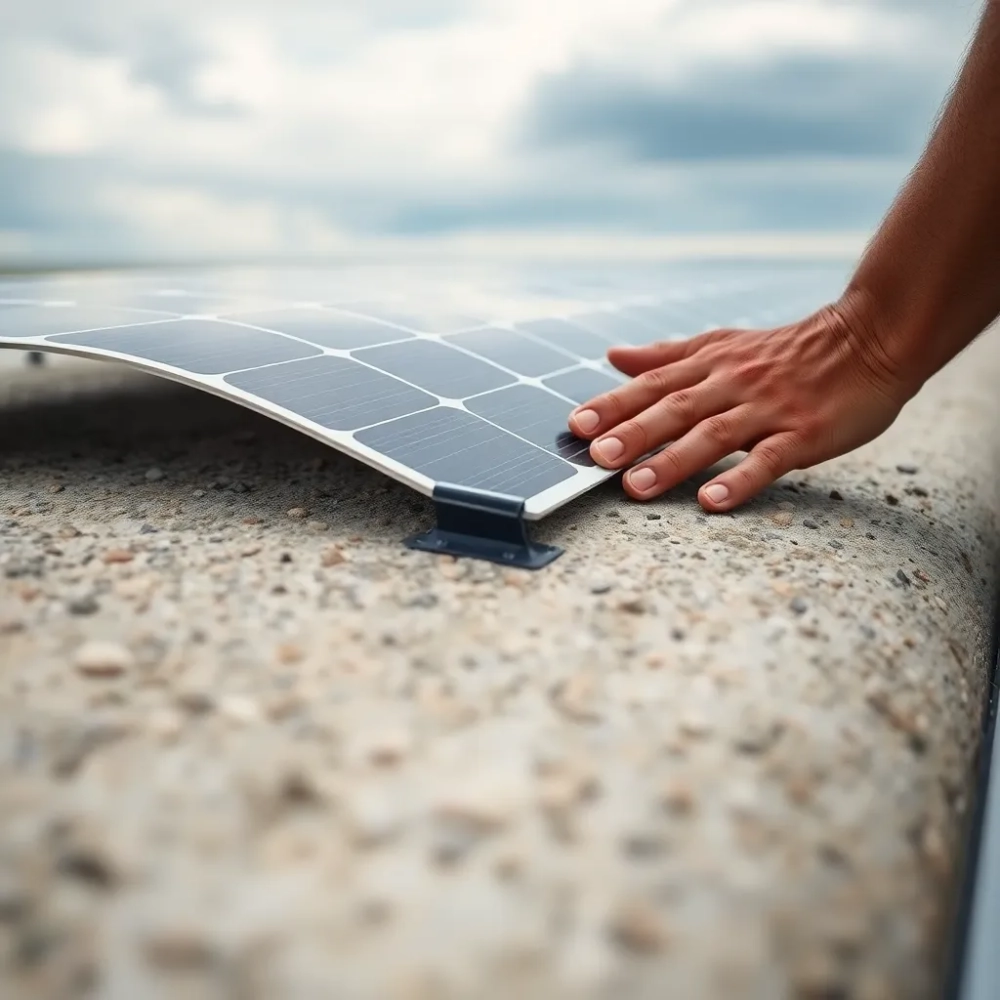

Montaż elastycznych paneli fotowoltaicznych bez wiercenia
W skrócie: Elastyczny panel ok. 200 W (ok. 1500 x 670 x 3 mm) przymocujesz bez wiercenia taśmą dwustronną i trytytkami w ok. 15 minut. Dach musi być suchy, czysty i mieć ponad 10°C, a od krawędzi zostaw 5 cm marginesu.
- Jak zamontować elastyczny panel fotowoltaiczny bez wiercenia
- Taśma 3M VHB czy klej - czym kleić elastyczne panele fotowoltaiczne
- Wydajność elastycznego panelu fotowoltaicznego w polskich warunkach
Wkręcanie śrub w dach przyczepy kempingowej to decyzja, której większość podróżników słusznie się obawia. Każde przebicie blachy lub tworzywa otwiera drogę wodzie, a gwarancja nowego pojazdu potrafi momentalnie stracić ważność po takim zabiegu. Tymczasem lekki, elastyczny panel o mocy około 200 W da się zamocować w piętnaście minut, bez jednej dziury, korzystając z samej taśmy i kilku trytytek. Montaż elastycznych paneli fotowoltaicznych w tej formule opiera się na fizyce przylegania i dobrej wulkanizacji kleju, więc trzyma dach stabilnie nawet przy autostradowych 130 km/h.
Jak zamontować elastyczny panel fotowoltaiczny bez wiercenia
Pierwszym krokiem jest wybór suchego, czystego dachu o temperaturze powyżej 10°C, ponieważ akrylowa warstwa taśmy dwustronnej potrzebuje ciepła, by uzyskać pełną przyczepność. Na mokrej lub zakurzonej powierzchni nawet najlepsza taśma zacznie odchodzić po kilku tygodniach od pierwszego deszczu. Wystarczy przetrzeć miejsce montażu ściereczką z izopropanolem lub zwykłym płynem do mycia szyb i odczekać minutę, aż rozpuszczalnik odparuje.
Następnie panel należy rozłożyć na płasko i wymierzyć tak, by omijał wentylatory, klimatyzatory oraz anteny. Elastyczne ogniwo o wymiarach około 1500 × 670 × 3 mm wymaga około 1,1 m² wolnej powierzchni, a margines 5 cm od krawędzi dachu chroni przed podwiewaniem strumienia powietrza. Zbyt ciasne ułożenie w narożnikach zwiększa ryzyko zaczepienia o gałęzie, dlatego lepiej zostawić minimalny luz.
Przed rozpoczęciem pracy upewnij się, że regulator ładowania jest odłączony od akumulatora. Dotknięcie gołych końcówek MC4 przy pełnym nasłonecznieniu grozi iskrzeniem i uszkodzeniem elektroniki.
Kolejny etap to naklejenie pasków taśmy w narożnikach i wzdłuż dłuższej krawędzi panelu, w odstępach co 30-40 cm. Taśma akrylowa o grubości 1,1 mm i szerokości 25 mm wytrzymuje obciążenie ścinające rzędu 60-80 N na każdy 10 cm odcinek, co przy masie panelu około 3,5 kg daje ogromny zapas bezpieczeństwa. Po naklejeniu taśmy panel trzeba docisnąć na 30 sekund, by klej wypełnił mikronierówności lakieru.
Po dociśnięciu warto przeciągnąć cztery trytytki przez fabryczne uchwyty panelu i przymocować je do relingów dachowych lub metalowej ramy bagażnika. Ten drugi sposób mocowania nie przenosi obciążenia na dach, a jedynie asekuruje panel przed poderwaniem przez wiatr boczny. Prędkość powyżej 100 km/h generuje siłę unoszącą dochodzącą do 150 N/m², co taśma mogłaby przetrzymać, lecz trytytka stanowi tanie ubezpieczenie na wypadek awarii kleju.
Na koniec kabel solarny prowadzi się w listwie lub pod uszczelką okna dachowego, a następnie łączy z regulatorem MPPT. Typowy model 200 W pracuje przy napięciu 36 V w obwodzie otwartym i prądzie zwarciowym 5,4 A, więc wystarczy przewód 2 × 4 mm² i wodoszczelne złącza MC4. Po upływie 24 godzin trzeba sprawdzić brzegi panelu i ponownie docisnąć miejsca, w których taśma mogła się lekko odspoić.
Co dokładnie trzeba mieć pod ręką
- elastyczny panel fotowoltaiczny 200 W o masie 3-4 kg,
- taśma akrylowa dwustronna 1,1 mm, rolka 5 m,
- 8-10 trytytek z UV (odpornych na słońce),
- ściereczka z mikrofibry i odtłuszczacz,
- nóż monterski i poziomica krótka.
Taśma 3M VHB czy klej - czym kleić elastyczne panele fotowoltaiczne
Wybór sposobu mocowania determinuje trzy parametry: trwałość, łatwość demontażu oraz cenę metra kwadratowego instalacji. Taśma akrylowa VHB to najszybsza metoda, ponieważ nie wymaga mieszania składników, schnięcia ani precyzyjnego nakładania szpachlą. Jej rdzeń akrylowy łączy się chemicznie z lakierem poliestrowym lub poliuretanowym, tworząc wiązania kohezyjne o wytrzymałości 1 MPa na ścinanie.
Klej montażowy na bazie poliuretanu (Sikaflex 252 lub równoważny) ma nieco wyższą wytrzymałość temperaturową i lepiej znosi drgania, ale utwardza się przez 24 godziny i wymaga temperatury 15-25°C. Masa kleju rozkłada obciążenie na większą powierzchnię, więc sprawdza się na dużych panelach 400 W, których ciężar przekracza 6 kg i mocno obciąża newralgiczne narożniki.
| Metoda | Wytrzymałość na ścinanie | Cena orientacyjna (PLN/m²) | Czas montażu | Odporność termiczna |
|---|---|---|---|---|
| Taśma VHB 1,1 mm | ok. 80 N/10 cm | 18-25 | 15 min | -40 do +90°C |
| Klej poliuretanowy | ok. 120 N/10 cm | 12-18 | 30 min + 24 h | -50 do +120°C |
| Śruby + kołnierz | mechaniczne 250 N | 30-45 | 60 min | bez ograniczeń |
Śruby z kołnierzem uszczelniającym EPDM pozostają najtrwalszą metodą i jedyną akceptowaną przez normę PN-EN 1991-1-4 dla dachów płaskich o nachyleniu poniżej 5°. Każde przebicie wymaga jednak wklejenia kołnierza butylowego lub silikonowego, bo inaczej kapilarnie wciągnięta woda zacznie korodować poszycie. Z tego powodu śruby stosuje się głównie w przyczepach z dachem aluminiowym, gdzie ryzyko przecieku da się skutecznie kontrolować.
W praktyce taśma VHB sprawdza się najlepiej na dachach z tworzywa GfK lub ABS o gładkiej powierzchni. Na chropowatym laminacie przyczepność spada o 40-50%, dlatego tam lepiej użyć kleju poliuretanowego, który wypełni nierówności. Nie stosuje się żadnej z tych metod na dachach pokrytych folią PCV w stanie silnego utlenienia, ponieważ żaden klej nie zwiąże trwale ze zniszczoną powierzchnią.
Demontaż panelu zamocowanego na taśmie wymaga podważenia go szpachelką i odcinka żyłki nylonowej, którą przeciąga się pod panelem jak piłę. Resztki kleju zmywa się ściereczką nasączoną cytrusowym rozpuszczalnikiem lub preparatem do usuwania naklejek. Klej poliuretanowy daje się usunąć tylko mechanicznie, łopatka i rozgrzanie suszarką do 80°C pomagają zmiękczyć masę bez uszkodzenia lakieru.
Kiedy taśma VHB nie wystarczy
Rezygnacja z taśmy na rzecz śrub lub kleju konstrukcyjnego jest wskazana w trzech sytuacjach: panel waży ponad 6 kg, dach ma liczne przetłoczenia lub przyczepa regularnie jeździ w temperaturach powyżej 60°C (kraje południowe). W polskim klimacie umiarkowanym taśma akrylowa klasy VHB 4991 lub 4611 wytrzymuje bez problemu przynajmniej pięć sezonów, co potwierdzają niezależne testy laboratoryjne Instytutu Fraunhofer.
Wydajność elastycznego panelu fotowoltaicznego w polskich warunkach
Elastyczny panel monokrystaliczny 200 W wytwarza nominalnie 200 W przy natężeniu promieniowania 1000 W/m² i temperaturze ogniwa 25°C, lecz w realnych warunkach te wartości rzadko się spotykają. Latem, w pełnym słońcu w Polsce, gęstość mocy sięga 850-900 W/m², a ogniwo nagrzewa się do 55-65°C, przez co jego sprawność spada o 12-15%. Efektywna moc w taki dzień wynosi 150-170 W.
Przy umiarkowanym zachmurzeniu natężenie promieniowania spada do 300-400 W/m², a sprawność ogniwa rośnie, bo niższa temperatura niweluje część strat. Panel oddaje wówczas 60-80 W, co przy akumulatorze 100 Ah pozwala doładować go o 25-35 Ah w ciągu sześciu godzin. Tyle wystarcza, by lodówka turystyczna kompresorowa 40 W pracowała nieprzerwanie przez 24 godziny.
| Warunki pogodowe | Moc chwilowa | Energia dzienna (6 h) | Czas pracy lodówki 40 W |
|---|---|---|---|
| Pełne słońce, lato | 160-170 W | 950-1000 Wh | 24 h |
| Częściowe zachmurzenie | 70-80 W | 400-480 Wh | 10-12 h |
| Pełne zachmurzenie | 30-40 W | 180-240 Wh | 5-6 h |
| Deszcz | 10-15 W | 60-90 Wh | 1-2 h |
Nachylenie panelu wpływa na uzyski porównywalnie z montażem naziemnym. Panel ułożony płasko na dachu przyczepy produkuje 85-90% energii w stosunku do optymalnego kąta 30-35° w lecie i jedynie 60-70% w zimie. Różnica ta wynika z kąta padania promieni słonecznych i zwiększonego odbicia od powierzchni panelu przy niskim słońcu. Na dachu przyczepy kempingowej regulacja kąta rzadko jest praktyczna, dlatego straty traktuje się jako stały koszt wygody.
Cienienie od wentylatorów, anten czy bagażnika dachowego potrafi obciąć moc nawet o 40%, ponieważ ogniwa monokrystaliczne połączone są szeregowo i każde zacienione ogniwo ogranicza prąd całego łańcucha. Dlatego panel warto przesunąć o 15-20 cm w bok od anteny satelitarnej lub zamontować dodatkowy bypass, który odcina zacieniony fragment. Pełne zacienienie nawet jednego ogniwa redukuje sprawność proporcjonalnie do jego powierzchni w stosunku do całego panelu.
Sprawność paneli elastycznych jest niższa o 2-3 punkty procentowe od sztywnych odpowiedników, co wynika z konieczności zastosowania cieńszego wafla krzemowego (160-180 μm wobec 200 μm w panelach sztywnych). Przez ostatnie lata różnica ta zmalała dzięki technologii PERC i back-contact, lecz nadal pozostaje zauważalna w testach laboratoryjnych. Dla podróżnika oznacza to, że przy tej samej mocy nominalnej elastyczny panel zajmuje nieco więcej miejsca na dachu.
Jak zwiększyć uzyski bez wymiany panelu
Sprawność rośnie, gdy panel jest czysty i chłodny, dlatego warto przecierać go wilgotną ściereczką co dwa tygodnie i parkować przyczepę w cieniu drzew tylko wtedy, gdy jest to absolutnie konieczne. Białe podłoże pod panelem (folia refleksyjna) potrafi zwiększyć uzyski o 6-8%, ponieważ odbija promieniowanie rozproszone z powrotem na spodnią stronę ogniw. Prostownik buck-boost umieszczony między panelem a akumulatorem utrzymuje napięcie bliskie punktowi MPP, co poprawia wydajność o 10-15% w porównaniu ze zwykłym regulatorem PWM.
Regulator MPPT o sprawności 96-98% potrafi wydobyć z panelu o 20-30% więcej energii niż prosty regulator PWM, szczególnie w warunkach częściowego zachmurzenia, gdy napięcie MPP przesuwa się dynamicznie. Modele 20 A obsługują panele do 300 W, a złącze MC4 i klasa ochrony IP67 pozwalają na montaż na zewnątrz, tuż przy akumulatorze. Koszt takiego regulatora zaczyna się od około 180 PLN, co przy kilkudniowych wyjazdach zwraca się już w pierwszym sezonie dzięki dłuższej pracy lodówki i brakowi konieczności doładowywania akumulatora z gniazda 230 V.
W trasie panele elastyczne zyskują dodatkową zaletę: aerodynamiczny opór przyczepy rośnie minimalnie, bo panel przylega do dachu na płasko. Strata paliwa wynosi około 1-2% w porównaniu z przyczepą bez obciążenia, podczas gdy bagażnik dachowy z sztywnymi panelami zabiera 4-6%. To różnica, którą czuć przy baku 60-litrowym na pierwszym dłuższym przejeździe.
Sumując, montaż elastycznych paneli fotowoltaicznych bez wiercenia to rozwiązanie sprawdzone fizycznie i chemicznie. Kluczem pozostaje czyste podłoże, taśma klasy VHB, odpowiednia temperatura oraz asekuracja trytytkami w newralgicznych punktach. W polskich warunkach pogodowych taki zestaw oddaje energię wystarczającą do zasilenia lodówki turystycznej, oświetlenia LED i ładowania telefonów bez konieczności szukania kempingu z przyłączem prądu przez większość sezonu.
Nie montuj panelu na dachu uszkodzonym, pękniętym lub z widocznymi śladami wcześniejszych napraw. Cienka warstwa panelu elastycznego nie maskuje nierówności, a napięcie kleju na uszkodzonym podłożu prowadzi do odspajania w ciągu kilku tygodni. W takiej sytuacji naprawa dachu powinna poprzedzać montaż.
Dobór akumulatora LiFePO4 o pojemności 100 Ah w połączeniu z panelem 200 W i regulatorem MPPT tworzy układ autonomiczny na 2-3 dni bez doładowywania przy umiarkowanym użyciu energii. Większe instalacje 400 W lub dwa panele 200 W wymagają regulatora 30 A oraz akumulatora 200 Ah, co zwiększa koszt zestawu o około 1500-2200 PLN. Przed zakupem warto zmierzyć rzeczywiste zużycie watogodzin w ciągu doby, bo to ono determinuje minimalną pojemność magazynu energii, nie zaś moc panelu.
Źródła danych i norm: specyfikacje techniczne paneli elastycznych publikowane w kartach katalogowych producentów, norma PN-EN 1991-1-4 dotycząca obciążeń wiatrem konstrukcji dachowych, badania wytrzymałości taśm akrylowych raportowane przez Fraunhofer Institute for Manufacturing Technology (IFAM), dane klimatyczne z Instytutu Meteorologii i Gospodarki Wodnej, Państwowego Instytutu Badawczego (imgw.pl), oraz arkusz techniczny 3M VHB dostępny na stronie producenta (3m.com.pl).
