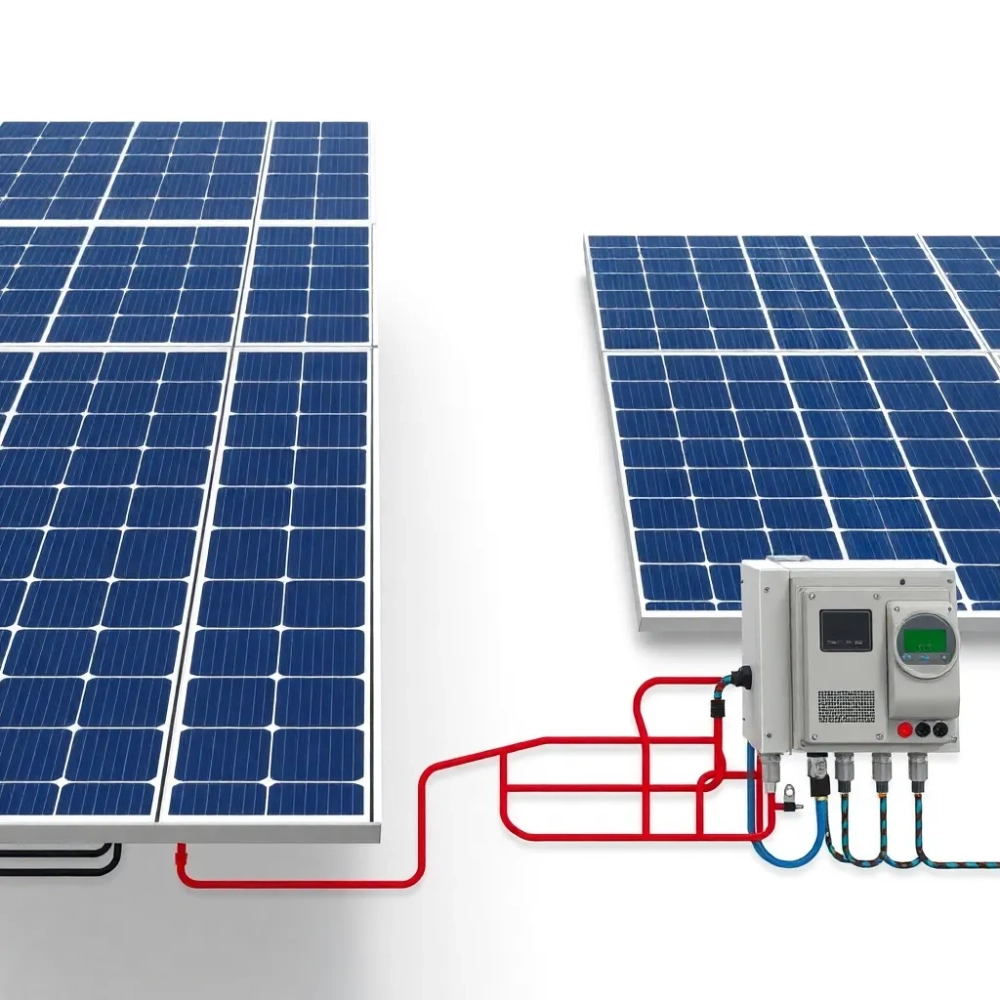

Montaż paneli fotowoltaicznych: schemat podłączenia

Montaż paneli fotowoltaicznych wymaga precyzyjnych schematów, które obejmują zarówno mechaniczne rozmieszczenie modułów na dachu lub gruncie, jak i elektryczne połączenia szeregowe czy równoległe. Te diagramy ułatwiają uniknięcie błędów, zapewniając optymalną wydajność instalacji. W artykule skupimy się na rysunkach schematów podłączeń, konfiguracjach on-grid i off-grid, sposobach łączenia paneli w stringi oraz integracji z inwerterami i akumulatorami. Dzięki krok po kroku wyjaśnieniom zrozumiesz, jak napięcie i prąd wpływają na cały system, co pozwoli ci zaplanować własną instalację PV efektywnie.

• Schemat podłączenia paneli fotowoltaicznych - rysunki
• Schemat montażu paneli fotowoltaicznych do sieci on-grid
• Schemat podłączenia paneli fotowoltaicznych off-grid
• Szeregowe połączenie paneli fotowoltaicznych - schemat
• Równoległe połączenie paneli fotowoltaicznych w stringi
• Schemat podłączenia inwertera do paneli fotowoltaicznych
• Schemat montażu paneli fotowoltaicznych z akumulatorami
• Pytania i odpowiedzi: Montaż paneli fotowoltaicznych – schemat

Schemat podłączenia paneli fotowoltaicznych - rysunki

Schematy podłączenia paneli fotowoltaicznych wizualizują przepływ energii od modułów do inwertera. Podstawowy rysunek pokazuje panele połączone szeregowo w string, z dodatkowymi liniami do falownika i zabezpieczeń. Kluczowe elementy to diody bypassowe zapobiegające spadkom mocy oraz okablowanie o przekroju dostosowanym do prądu. Taki diagram podkreśla konieczność symetrii w układzie, by uniknąć nierównomiernego obciążenia. Rysunki często dzielą instalację na strefy: DC i AC.

W szczegółowym schemacie mechanicznym widać kotwy i szyny montażowe na dachu. Panele mocuje się pod kątem 30-40 stopni, z odstępami 5-10 cm między modułami dla wentylacji. Elektrycznie, dodatnie bieguny łączą się z ujemnymi kolejnych paneli, zwiększając napięcie. Zabezpieczenia jak bezpieczniki gPV 15A chronią przed przeciążeniami. Rysunek ilustruje też uziemienie ramy paneli dla bezpieczeństwa.

Oto krok po kroku, jak odczytać typowy schemat podłączenia:

Zobacz także: Ile kosztuje montaż paneli fotowoltaicznych?

• Identyfikuj panele: każdy moduł ma Voc ok. 40V i Isc 10A.
• Śledź połączenia: czerwone linie dla plusa, czarne dla minusa.
• Sprawdź inwerter: wejścia MPPT akceptują 100-500V.
• Dodaj zabezpieczenia: wyłączniki DC po obu stronach stringa.
• Uziemienie: zielono-żółty przewód do szyny PE.
• Przejście do AC: po falowniku, bezpieczniki 16A.

W zaawansowanych rysunkach pojawiają się optymalizatory mocy, równoważące zacienione panele. Schemat hybrydowy łączy on-grid z akumulatorami, z dodatkowymi stycznikami. Dane techniczne podają spadki napięcia poniżej 3% na 50m kabla. Takie wizualizacje upraszczają inspekcję przez elektryka.

Przykładowa tabela elementów schematu

Schemat montażu paneli fotowoltaicznych do sieci on-grid

Instalacja on-grid łączy panele bezpośrednio z siecią energetyczną poprzez inwerter. Schemat zaczyna się od stringów paneli o napięciu 200-800V, dostosowanym do wejść MPPT falownika. Nadwyżki energii eksportujesz do dystrybutora, co maksymalizuje zwrot inwestycji. Kluczowe to synchronizacja faz i licznik dwukierunkowy. Montaż mechaniczny zakłada sztywne uchwyty na krokwiach dachu.

Podstawowy rysunek pokazuje cztery stringi po 10 paneli, dające 16kW. Okablowanie MC4 łączy moduły, z puszkami rozdzielczymi. Inwerter montuje się w garażu, z wentylacją. Zabezpieczenia AC to różnicówka 30mA i nadmiarowe 25A. Schemat podkreśla monitoring via app, śledzący produkcję.

Zobacz także: Montaż fotowoltaiki na gruncie 2025: Poradnik

Krok po kroku montażu on-grid:

• Przygotuj dach: sprawdź nośność 15kg/m².
• Mocuj szyny: co 1,2m, z klinami antyśniegowymi.
• Instaluj panele: śruby M8, uszczelki EPDM.
• Łącz stringi: testerem multimetrem mierz Voc.
• Podłącz inwerter: najpierw DC, potem AC.
• Testuj: włącz pod obciążeniem, monitoruj przez dobę.

W schemacie on-grid unika się akumulatorów, co obniża koszty o 40%. Falowniki hybrydowe pozwalają na przyszłą rozbudowę. Prąd maksymalny stringa nie przekracza 13A. Taki układ działa tylko przy zasilaniu sieciowym, wyłączając się przy awarii.

Dla gruntu schemat dodaje fundamenty betonowe 80x80cm. Panele ustawia się na trackerach dla +20% produkcji. Okablowanie podziemne w rurach PCV.

Zobacz także: Zgoda wspólnoty na fotowoltaikę: wzór i procedury 2025

Schemat podłączenia paneli fotowoltaicznych off-grid

System off-grid uniezależnia od sieci, magazynując energię w akumulatorach. Schemat obejmuje panele, regulator ładowania MPPT, baterie i inwerter off-grid. Napięcie DC dobiera się do 48V, z prądem 100A. Brak eksportu wymaga oversized paneli o 30% mocy. Montaż na odizolowanych obiektach jak domki letniskowe.

Rysunek pokazuje dwa stringi po 12 paneli, ładujące bank 200Ah. Regulator kontroluje ładowanie CC/CV, zapobiegając przeładowaniu. Inwerter sinusa czystego zasila AGD. Zabezpieczenia to BMS w akumulatorach litowych. Schemat zawiera manualny bypass.

Zobacz także: Samodzielny montaż paneli fotowoltaicznych krok po kroku

Kroki podłączenia off-grid:

• Wybierz komponenty: panele 5kWp, akumulatory 10kWh.
• Mocuj panele: na wolnostojącej konstrukcji aluminiowej.
• Łącz DC: regulator między panelami a bateriami.
• Instaluj BMS: monitoruje temperaturę i SOC.
• Podłącz inwerter: wyjście 230V do rozdzielni.
• Kalibruj: ustaw histerezę rozładowania 20-80%.

Off-grid wymaga generatora backupowego na zimę. Schemat uwzględnia diody blokujące cofanie prądu. Koszty rosną przez baterie, ale autonomia sięga 3 dni. Prąd ładowania limituje się do C/5 akumulatora.

Wariant z wiatrem łączy PV z turbiną, równoważąc produkcję.

Zobacz także: Montaż paneli fotowoltaicznych elastycznych: Poradnik 2025

Szeregowe połączenie paneli fotowoltaicznych - schemat

Szeregowe łączenie paneli zwiększa napięcie, przy stałym prądzie. Schemat pokazuje plus jednego modułu z minusem następnego, dając Voc stringa 400V z 10 paneli po 40V. Idealne dla inwerterów o wysokim wejściu MPPT. Unika strat na kablach dzięki wyższemu V. Schemat zaznacza maksymalny prąd Isc 11A.

W rysunku string dzieli się na podstringi przy cieniowaniu. Diody bypassowe omijają uszkodzony panel. Napięcie otwarte nie przekracza 1000V. Połączenia MC4 wodoodporne IP67. Schemat podaje krzywą I-V dla optymalizacji.

Krok po kroku szeregowego połączenia:

• Sprawdź parametry: Voc panela x liczba < 1.1 x MPPT max.
• Podłącz kable: skręć MC4, torque 2Nm.
• Mierz napięcie: pod obciążeniem 80% Voc.
• Dodaj diody: w złączach Y dla równoległości.
• Izoluj: taśma izolacyjna na końce.
• Testuj string: prąd >90% Isc.

Szeregowo łączy się max 20 paneli, zależnie od temperatury. Schemat hybrydowy dodaje optymalizatory. Zwiększone V poprawia sprawność o 5%.

Równoległe połączenie paneli fotowoltaicznych w stringi

Równoległe połączenie podnosi prąd, zachowując napięcie jednego panela. Schemat używa złącz Y: plusy razem, minusy razem. Zwiększa natężenie do 40A z 4 paneli po 10A. Stosowane gdy inwerter ma niskie wejście V. Schemat pokazuje bezpieczniki na każdej gałęzi.

W stringach równoległych grupuje się 4-8 paneli. Regulator MPPT równoważy różnice. Okablowanie grubsze, 10mm². Rysunek ilustruje spadek mocy przy niezrównoważonych gałęziach. Maks prąd <1.25 x inwertera.

Kroki równoległego łączenia:

• Dopasuj panele: identyczne Voc i Isc.
• Użyj złącz MC4 Y: 1 wejście, 2 wyjścia.
• Podłącz do busbara: miedziana szyna.
• Zabezpiecz: bezpieczniki 15A/galęź.
• Mierz prąd: suma Isc gałęzi.
• Połącz stringi szeregowo.

Równolegle minimalizuje straty przy cieniowaniu. Schemat off-grid faworyzuje ten typ dla niskonapięciowych akumulatorów. Prąd rośnie liniowo z liczbą paneli.

W dużych instalacjach łączy się stringi równolegle z rezystorami wyrównawczymi.

Schemat podłączenia inwertera do paneli fotowoltaicznych

Inwerter konwertuje DC na AC, centralny w schemacie. Podłączenie zaczyna się od DC+ i DC- stringów do wejść MPPT. Schemat pokazuje 2-4 trackery dla elastyczności. Wyjście AC do rozdzielni głównej. Zabezpieczenia po obu stronach falownika.

Rysunek podkreśla chłodzenie i komunikację RS485. Inwerter 3-fazowy synchronizuje z siecią 400V. Moc szczytowa 110% znamionowej. Schemat zawiera soft-start i anti-islanding.

Krok po kroku podłączenia inwertera:

• Wyłącz wszystko: odłącz sieć i PV.
• Podłącz DC: najpierw minus, potem plus.
• Sprawdź polaryzację: LED wskaźnik.
• Podłącz AC: L1,L2,L3,N,PE.
• Włącz: sekwencja DC potem AC.
• Konfiguruj: app ustaw MPPT zakres.

Hybrydowe inwertery dodają port baterii 48V. Schemat monitoringu WiFi śledzi błędy. Sprawność 98% przy pełnym obciążeniu.

W off-grid inwerter ma wyjście UPS <10ms przełączania.

Schemat montażu paneli fotowoltaicznych z akumulatorami

Schemat z akumulatorami integruje magazynowanie dla hybryd. Panele ładują baterie via regulator, inwerter zarządza rozładowaniem. Napięcie 48V, pojemność 100-500Ah. Schemat pokazuje BMS i styczniki. Montaż akumulatorów w pomieszczeniu suchym <30°C.

Rysunek łączy on-grid z backupem: nadwyżka do sieci lub baterii. Priorytet: dom > sieć > bateria. Schemat BMS odcina przy 0% SOC. Okablowanie 35mm² dla 100A.

Kroki montażu z akumulatorami:

• Wybierz litowe LiFePO4: cykl 6000.
• Mocuj rack: wentylowany szafa.
• Podłącz regulator: PV do bat.
• Integruj inwerter: CAN bus komunikacja.
• Testuj ładowanie: CC 0.5C.
• Ustaw inverter: time-of-use charging.

Schemat przewiduje ekspansję modułami po 5kWh. Straty DC ok. 5%. Autonomia 24h przy 5kWh zużycia. Zabezpieczenia termiczne w BMS.

Pytania i odpowiedzi: Montaż paneli fotowoltaicznych – schemat

• Jak łączyć panele fotowoltaiczne: szeregowo czy równolegle?

  Panele fotowoltaiczne łączy się szeregowo, aby zwiększyć napięcie, lub równolegle, aby zwiększyć prąd. Wybór zależy od parametrów inwertera i całkowitej mocy instalacji. Schemat musi być przygotowany na etapie projektu, by zapewnić optymalną wydajność.

• Jakie elementy zawiera schemat montażu paneli fotowoltaicznych?

  Podstawowe elementy schematu to: panele PV, inwerter, zabezpieczenia (bezpieczniki, wyłączniki), okablowanie DC/AC oraz ewentualnie akumulatory w systemach off-grid. Schemat obejmuje też mechaniczne rozmieszczenie na dachu lub gruncie.

• Jaki schemat podłączenia dla instalacji on-grid?

  W instalacji on-grid panele łączą się z inwerterem, który przekształca prąd stały na zmienny i podłącza do sieci energetycznej. Schemat jest prosty, bez akumulatorów, umożliwiając sprzedaż nadwyżek energii.

• Czym różni się instalacja off-grid od hybrydowej?

  Instalacja off-grid jest niezależna od sieci, wymaga akumulatorów do magazynowania energii i jest droższa. Hybrydowa łączy zalety obu: działa z siecią, ale ma akumulatory dla awarii lub autonomii.
