Montaż paneli fotowoltaicznych na dachówce bez błędów

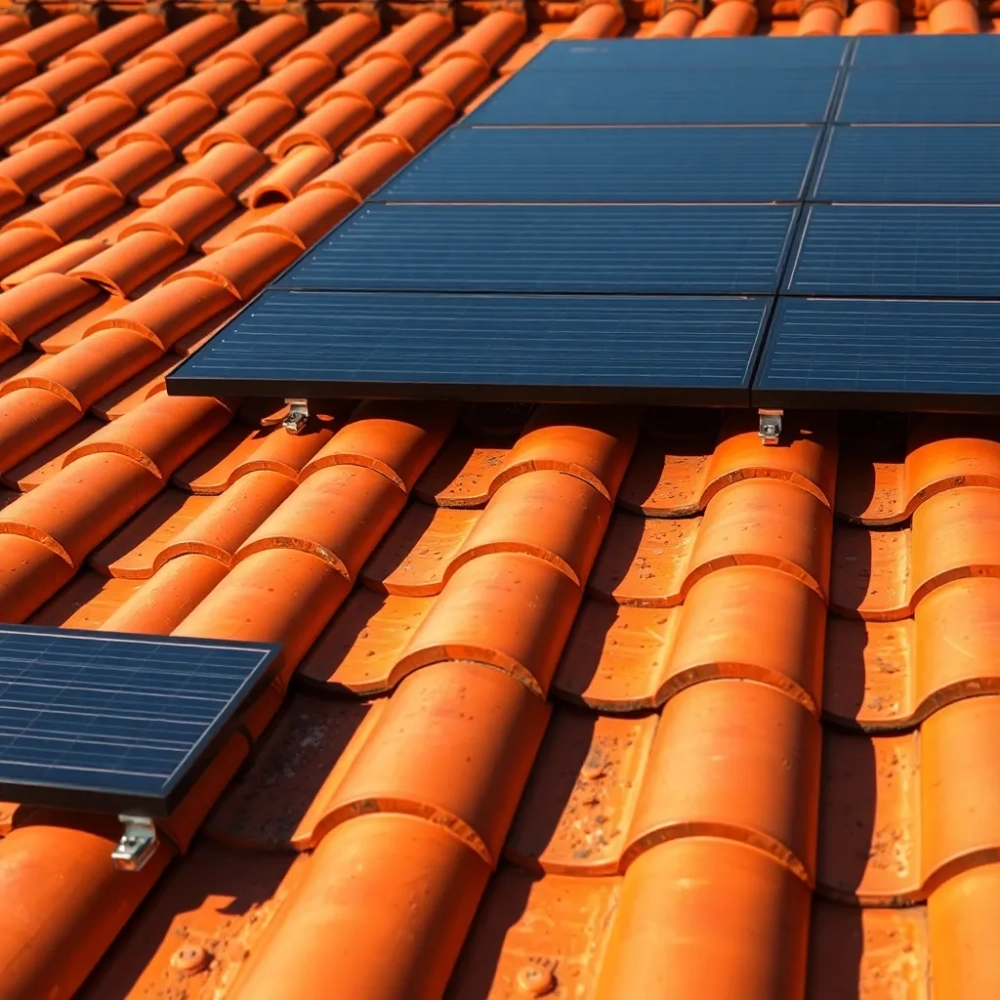

Uchwyty i konstrukcja pod panele na dachówce ceramicznej

Dachówka ceramiczna to pokrycie wymagające, ale przy właściwym podejściu bardzo wdzięczne dla fotowoltaiki. Kluczem jest system montażowy, który nie narusza jej szczelności i rozkłada obciążenia równomiernie na krokwiach, a nie na pojedynczych dachówkach. Najczęściej stosowane są uchwyty typu hak dachowy, czyli elementy ze stali nierdzewnej lub aluminium, które zahaczają się o krawędź dachówki i mocowane są do krokwi wkrętami dwugwintowymi M10.

• Uchwyty i konstrukcja pod panele na dachówce ceramicznej
• Kąt nachylenia i rozmieszczenie modułów PV na dachu
• Kiedy zamawiać ekipę, a kiedy próbować samodzielnie
• Najczęstsze błędy przy mocowaniu paneli do dachówki
• Checklista inwestora przed montażem
• Opłacalność inwestycji w 2024 roku
• BHP i praca na wysokości
• Dobór konstrukcji do konkretnego pokrycia
• Pytania, które padają najczęściej

Hak przenika przez pokrycie w miejscu zakładki dachówek, dzięki czemu punkt wkręcania pozostaje niewidoczny i zabezpieczony przed wodą. Na hakach opiera się następnie profile aluminiowe 40x40 mm lub 50x50 mm, do których przytwierdza się moduły klemami końcowymi i środkowymi. Profile muszą być prowadzone prostopadle do krokwi, bo to właśnie tam przenoszone jest całe obciążenie od wiatru, śniegu i ciężaru samych paneli, który dla dachówki ceramicznej wynosi około 25-35 kg/m² wraz z konstrukcją.

Niedopuszczalne jest mocowanie haków wyłącznie do łat, ponieważ ich przekrój jest zbyt mały, by przenieść siły ssące generowane przez wiatr dochodzący do 1,2 kN/m² w strefach brzegowych dachu. Każdy hak powinien wchodzić w krokiew minimum 60 mm, a najlepiej 80 mm. W praktyce inżynierskiej oznacza to, że na jeden panel 400 Wp przypada od 4 do 6 haków, w zależności od rozstawu krokwi (standardowo 80-100 cm) oraz od strefy wiatrowej wg PN-EN 1991-1-4.

Warto zwrócić uwagę na uszczelnienie miejsca przebicia. Stosuje się tu taśmy EPDM lub specjalne kołnierze dekarskie, które chronią przed kapilarnym wciąganiem wody pod pokrycie. Bez nich nawet najlepiej dobrany hak po kilku latach stanie się przyczyną zacieków i gnicia krokwi. To właśnie ten detal odróżnia rzetelny montaż paneli fotowoltaicznych na dachówce od pracy, która na pierwszy rzut oka wygląda poprawnie, ale po pierwszej zimie zaczyna generować koszty.

Kąt nachylenia i rozmieszczenie modułów PV na dachu

Kąt nachylenia paneli to nie kaprys instalatora, lecz matematyczna zależność między położeniem słońca nad horyzontem a wydajnością ogniwa. W Polsce optimum dla dachu skierowanego dokładnie na południe wynosi 30-40°. Przy odchyleniu azymutu do 45° na wschód lub zachód kąt powinien spaść do 15-25°, by złapać więcej promieniowania w godzinach porannych lub popołudniowych.

Rozmieszczenie paneli na dachu podlega kilku twardym regułom wynikającym z normy PN-EN 1991-1-4 oraz z praktyki dekarskiej. Moduły nie mogą znajdować się bliżej niż 40 cm od krawędzi, kalenicy, kosza i komina. To nie formalność w strefie brzegowej dachu siły ssące wiatru rosną nawet dwuipółkrotnie w stosunku do strefy środkowej. Przy zbyt małym odstępie paniel zacznie pracować jak żagiel i może dojść do poluzowania klem lub deformacji ramy.

Drugą kwestią są zacienienia. Komin, lukarna, anteny satelitarnej czy wywietrznik mogą w godzinach 9-15 rzucać cień, który dla jednego ogniwa oznacza spadek napięcia całego łańcucha. Nowoczesne falowniki radzą sobie z tym przez optymalizatory mocy, ale fizyki nie da się oszukać zacieniony panel produkuje nawet o 30% mniej. Dlatego przed montażem warto wykonać prostą analizę zacienienia przy użyciu darmowych narzędzi, takich jak PVGIS lub Google Sunroof.

Przy dachach płaskich (do 10°) sprawa wygląda inaczej niż na skośnych. Panele ustawia się pod kątem 10-15° na trójkątnych wspornikach, a cały system dociąża się bloczkami betonowymi o masie 80-120 kg/m² lub mocuje kotwami do stropu. Kąt nachylenia w tym wypadku służy nie tyle optymalizacji produkcji, co samooczyszczaniu modułów z liści, śniegu i zabrudzeń przy kącie mniejszym niż 10° brud osiada na szybie i obniża wydajność o 5-8% rocznie.

Kiedy zamawiać ekipę, a kiedy próbować samodzielnie

Prawnie montaż instalacji fotowoltaicznej o mocy powyżej 50 kW wymaga certyfikatu Urzędu Dozoru Technicznego, ale nawet przy domowej instalacji 10 kWp instalator powinien mieć świadectwo kwalifikacyjne SEP (grupa 1, elektroenergetyczne). To ostatnie gwarantuje, że osoba podłączająca panele do falownika zna się na prądzie stałym 1000 V, który w razie dotyku poraża śmiertelnie inaczej niż prąd zmienny 230 V z domowego gniazdka, który przy tym samym napięciu jest mniej groźny.

Samodzielny montaż paneli fotowoltaicznych na dachówce ceramicznej jest technicznie możliwy, jeśli inwestor ma doświadczenie dekarskie, własny sprzęt asekuracyjny i uprawnienia SEP. Trzeba jednak liczyć się z tym, że producent modułów udzieli pełnej gwarancji (zwykle 25 lat na spadek wydajności i 12-15 lat na produkt) tylko wtedy, gdy montaż wykona certyfikowana firma. W razie pożaru ubezpieczyciel może odmówić wypłaty, jeśli instalacja została wykonana bez dokumentacji i odbioru.

Najczęstsze błędy przy mocowaniu paneli do dachówki

Pierwszy grzech główny to zbyt mały odstęp haków od krokwi. Wkręt dwugwintowy M10, który wchodzi w drewno tylko na 40 mm, przy silnym wietrze może się wyrwać razem z kawałkiem krokwi. Norma wymaga 60-80 mm w zależności od klasy drewna. Kolejna sprawa to brak uszczelnień EPDM instalatorzy zapominają o nich przy szybkim tempie pracy, a efekt pojawia się dopiero po pierwszym deszczu.

Drugi problem to mieszanie komponentów różnych producentów. Klemy jednego systemu nie zawsze pasują do profili innego, a niektóre wymagają momentu dokręcania 18 Nm, a inne 22 Nm. Zbyt mocno dokręcona klema odkształca ramę panelu, zbyt luźna pozwala mu pracować na wietrze. Producenci zalecają użycie klucza dynamometrycznego z kalibracją.

Trzeci grzech to brak wentylacji między panelem a dachówką. Moduł pracuje w temperaturze o 20-30°C wyższej niż otoczenie i oddaje ciepło do przestrzeni pod sobą. Bez szczeliny minimum 8-10 cm temperatura ogniwa rośnie powyżej 65°C, a sprawność spada o 0,4-0,5% na każdy stopień. Latem przy dachu ciemnym strata mocy może wynieść 8-12% w skali roku.

Czwarty błąd to montaż paneli w strefie zwiększonych sił wiatrowych bez dodatkowych klem lub wzmocnień. Strefy narożne i brzegowe dachu wymagają nawet 1,8-krotnie większej gęstości mocowania niż strefa środkowa, o czym pisze norma PN-EN 1991-1-4. Instalatorzy często tego nie uwzględniają, bo projektują rozmieszczenie „na oko”, zamiast na podstawie obliczeń.

Piąty błąd to zacienienie od okapu. Jeśli panel wystaje poza krawędź połaci więcej niż 40 cm, zimą przy niskim słońcu rzuca cień na dolny rząd modułów. Szósty brak ochrony przeciwpożarowej. Nowe przepisy UDT wymagają, by instalacja miała klasę odporności pożarowej dachu co najmniej BROOF(t1), a same moduły powinny być rozmieszczone w odstępach umożliwiających ewakuację i pracę strażaków.

Checklista inwestora przed montażem

• Dach skierowany na południe, południowy wschód lub południowy zachód, z tolerancją azymutu do 45°.
• Kąt nachylenia połaci w przedziale 15-40° dla dachu skośnego lub do 10° dla dachu płaskiego.
• Brak zacienień w godzinach 9-15 ze strony kominów, anten, drzew i sąsiednich budynków.
• Pokrycie ma co najmniej 15 lat pozostałej żywotności i nie wymaga wymiany w ciągu najbliższej dekady.
• Konstrukcja więźby wytrzyma dodatkowe obciążenie 25-35 kg/m² wraz z panelami i konstrukcją.
• Klasa odporności pożarowej dachu BROOF(t1) lub wyższa, zgodnie z wymogami UDT.
• Falownik dobrany do mocy instalacji z zapasem 10-20% na rozbudowę.
• Zabezpieczenie przeciwprzepięciowe DC i AC zamontowane w rozdzielni.
• Umowa z instalatorem obejmująca pomiary odbiorcze, dokumentację powykonawczą i zgłoszenie do OSD.
• Ubezpieczenie nieruchomości rozszerzone o ryzyka związane z instalacją PV.

Opłacalność inwestycji w 2024 roku

Ceny energii z sieci wzrosły w Polsce od 2022 do 2024 o ponad 60%, a taryfy G11 i G12 wciąż rosną, choć wolniej niż na początku dekady. Przy typowej instalacji 10 kWp koszt inwestycji wynosi 32 000-42 000 PLN brutto, a roczna produkcja w centralnej Polsce to 9 500-10 500 kWh. Przy obecnym systemie net-billingu (rozliczenie 1:1 do 80% wartości energii oddanej, reszta płacona wg taryfy) okres zwrotu skraca się do 6-8 lat.

Porównanie z poprzednim systemem opustów (sprzed 1 kwietnia 2022 r.) wypada jednoznacznie opusty były korzystniejsze dla instalacji do 10 kWp, ale net-biling premiuje większe systemy i magazyny energii. Inwestor, który dziś dobiera do instalacji akumulator 10 kWh, zyskuje dodatkowo 2 000-3 000 PLN rocznie na mniejszym zakupie prądu z sieci w godzinach szczytu.

BHP i praca na wysokości

Praca na dachu pokrytym dachówką ceramiczną wymaga asekuracji linowej już od 2 m wysokości tak stanowią przepisy BHP (rozporządzenie MOP z 1997 r. z późniejszymi zmianami). Buty z miękką podeszwą, szelki z amortyzatorem, hełm i lina asekuracyjna to absolutne minimum. Dachówka pod stopami pracownika jest śliska, szczególnie po rosie lub mrozie, a jeden źle postawiony krok kończy się upadkiem na ziemię lub sąsiednią połać.

Elektrycy pracujący przy panelach muszą pamiętać, że ogniwo fotowoltaiczne wytwarza napięcie stałe nawet w pochmurny dzień wystarczy 200 W/m² natężenia promieniowania, by pojedynczy panel 400 Wp dawał około 30 V DC. Dotknięcie dwóch styków pod obciążeniem to ryzyko śmiertelnego porażenia, bo prąd stały nie zwalnia mięśni tak jak zmienny. Dlatego przy pracy przy panelach obowiązuje zasada: najpierw zakryj moduł nieprzezroczystą folią, potem odłączaj.

Dobór konstrukcji do konkretnego pokrycia

Przy dachówce ceramicznej cementowej (popularna esówka) sprawdzają się systemy haków z regulacją wysokości, które kompensują nierówności do 2 cm. Przy dachówce zakładkowej (karpiówka, mnich-mniszka) trzeba stosować haki z płaską stopą i docinać sąsiednie dachówki szlifierką kątową. Konstrukcja montażowa pod panele fotowoltaiczne na tym pokryciu kosztuje więcej niż na blachodachówce różnica wynosi 30-50 PLN/m².

Blachodachówka z modułami o wysokości fali do 30 mm pozwala na użycie prostych śrub dwugwintowych z uszczelką EPDM bez haków, bez przebijania pokrycia. To najtańsze i najszybsze rozwiązanie. Śruby wkręca się w dolną falę blachy, pod którą znajduje się łata i kontrłata. Moment dokręcania musi być tak dobrany, by uszczelka spłaszczyła się o 1/3 wysokości zbyt mocno i guma pęka, zbyt słabo i zacieka.

Blacha trapezowa wymaga specjalnych klem zaciskowych, które chwytają fałdę blachy bez przebijania. To rozwiązanie bezinwazyjne, idealne dla hal magazynowych i garaży, ale w budownictwie mieszkaniowym rzadko spotykane. Papa na dachu płaskim najczęściej oznacza system balastowy z blokami betonowymi ułożonymi na tacach plastikowych montaż bez jednego otworu, ale wymaga wzmocnienia stropu, bo obciążenie rośnie do 80-120 kg/m².

Pytania, które padają najczęściej

Czy montaż paneli fotowoltaicznych na dachówce wymaga demontażu pokrycia?
Nie, jeśli stosowane są odpowiednie haki. Dachówki w miejscu montażu delikatnie się unosi, wprowadza hak i ponownie układa nie trzeba ich łamać ani wymieniać, chyba że są uszkodzone lub krótsze niż standardowe.

Jak długo trwa sam montaż?
Dla standardowego dachu dwuspadowego o mocy 6-10 kWp i ekipie 3-osobowej: 1-2 dni robocze. Dachy wielopołaciowe z lukarnami i ozdobami wydłużają czas do 3-4 dni.

Czy panele mogą uszkodzić dachówkę?
Przy profesjonalnym montażu i właściwych hakach nie. Gorzej, gdy ktoś oszczędza na uszczelnieniu wtedy woda kapilarna wciągana pod pokrycie powoduje po 5-10 latach zawilgocenie krokwi.

Co z gwarancją dachówki?
Większość producentów (Creaton, Roben, Wienerberger) nie unieważnia gwarancji pokrycia po montażu PV, pod warunkiem że instalator nie naruszył struktury dachówki i użył dedykowanych elementów.

Czy warto wymieniać dachówki przed montażem?
Tylko jeśli pokrycie ma mniej niż 5 lat życia lub widoczne są ubytki. Demontaż i ponowne układanie dachówki to koszt 80-120 PLN/m², więc przy 100 m² połaci to dodatkowe 8 000-12 000 PLN, które w większości przypadków się nie zwracają.

Źródła i normy

PN-EN 1991-1-4 (obciążenie wiatrem), PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 62446 (instalacje PV wymagania dokumentacji i próby), rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych budynków (Dz.U. 2019 poz. 1065 z późn. zm.), przepisy UDT dotyczące instalacji fotowoltaicznych (od 1 stycznia 2023 r.), portal branżowy „Łączy Nas Napięcie” oraz raporty rynkowe publikowane przez Instytut Energetyki Odnawialnej (IEO). Dane o cenach energii i taryfach: URE, ARE. Materiał zweryfikowany pod kątem zgodności z obowiązującymi przepisami na III kwartał 2024 r.
