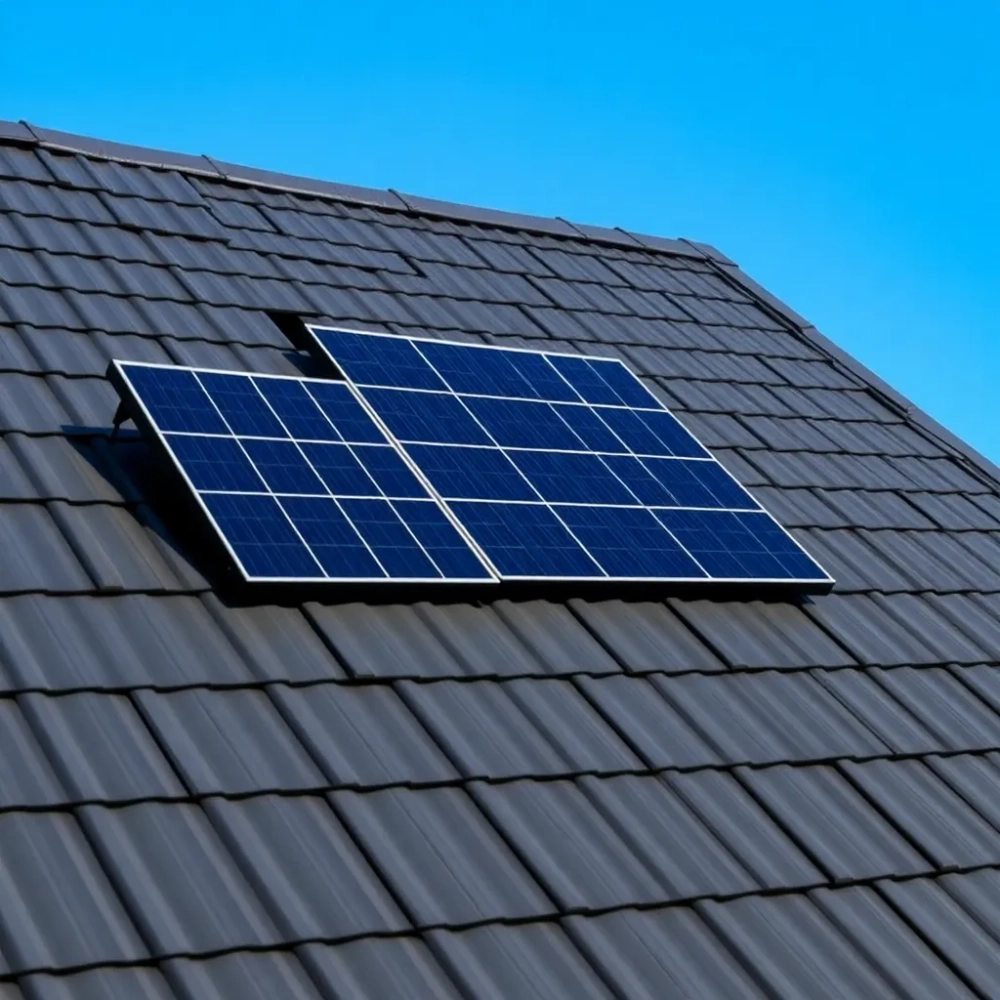

Montaż paneli na blasze trapezowej – co musisz wiedzieć, zanim wejdziesz na dach

Blacha trapezowa utrzyma instalację fotowoltaiczną pod warunkiem, że mocowanie zostanie dobrane do konkretnego profilu, a nie „na oko". To nie jest dach, w który wkręca się panele jak w drewno. Tutaj liczy się geometria przetłoczeń, rodzaj powłoki i sposób odprowadzenia wody spod modułu. Jeśli cokolwiek zrobisz po staremu, możesz dostać przeciek, rdzawą smugę albo gwarancję producenta skróconą do zera w sekundę. Poniżej znajdziesz konkretną ścieżkę: od wyboru wspornika, przez realne obciążenia wiatrem i śniegiem, po listę zakupów, która ochroni Cię przed powtórką za rok.

• Mostki trapezowe i wsporniki co wybrać pod panele PV
• Obciążenia, strefy wiatrowe i nośność blachy T8, T18 i T35
• Montaż krok po kroku wsporniki, szyny, klemy i okablowanie
• Najczęstsze błędy przy montażu paneli na blasze trapezowej
• Akcesoria i lista zakupów co mieć na dachu
• Przykład realizacji garaż 30 m², instalacja 2 kWp
• Normy i przepisy, do których warto zajrzeć

Mostki trapezowe i wsporniki co wybrać pod panele PV

Mostki trapezowe to aluminiowe profile dopasowane do kształtu blachy. Przykłada się je wzdłuż grzbietów i mocuje blachowkrętami z podkładką EPDM. Nie trzeba wiercić w poszyciu, nie trzeba trafiać w krokiew. Szczelina wentylacyjna pod modułem powstaje naturalnie, bo wysokość mostka wynosi zwykle 30-60 mm. Ciepłe powietrze ucieka górą, panel pracuje w niższej temperaturze, a jego sprawność rośnie o 3-5% w słoneczne dni.

Wsporniki uniwersalne to inna filozofia. Długi element przechodzi przez blachę do krokwi lub łaty, najczęściej w miejscu wgłębienia trapezu. Wymagają precyzyjnego wyznaczenia osi krokwi, uszczelnienia masą dekarską i zastosowania śrub dwugwintowych. Są droższe, bo potrzeba więcej czasu na montaż, ale pozwalają regulować wysokość nad pokryciem. Tam, gdzie profil jest niski (T8 albo T10), wsporniki bywają jedynym rozsądnym wyjściem.

Porównanie metod mocowania

Przy profilach T18 i T35 mostki wygrywają ceną i szybkością. Wsporniki sprawdzają się przy dachach płaskich, niskich trapezach albo tam, gdzie inwestor chce mieć panel wyżej nad blachą. Kiedy NIE stosować mostków? Gdy blacha ma grubość poniżej 0,5 mm, gdy dach jest już mocno wyeksploatowany albo gdy profil nie ma wyraźnych grzbietów co 180-250 mm. W tych przypadkach wsporniki do łat dadzą Ci punkt oparcia, którego same mostki nie zapewnią.

Obciążenia, strefy wiatrowe i nośność blachy T8, T18 i T35

Panele PV wraz z osprzętem ważą od 15 do 25 kg/m². Dodaj do tego śnieg, bo norma PN-EN 1991-1-3 nakazuje uwzględniać obciążenie śniegiem w funkcji strefy (I-V) i nachylenia połaci. W praktyce przy dachu garażu o spadku 15° w strefie II licz 80-120 kg/m² samego śniegu. Razem z panelami wychodzi 100-145 kg/m² obciążenia statycznego, rozpieranego na krokwiach i poszyciu.

Blacha trapezowa niesie to obciążenie bez problemu, o ile jej grubość i rozstaw podpór są zgodne z kartą techniczną producenta. Przy T18 o grubości 0,5 mm nośność sięga 180-250 kg/m² na rozstawie podpór 1,0 m. T35 o grubości 0,7 mm przenosi już 280-360 kg/m². T8, najniższy profil, ma nośność 90-140 kg/m², więc wystarczy do małych instalacji 1-3 kWp na garażu, ale nie do rozbudowanych farm.

Wiatr działa inaczej niż śnieg. Napiera na spodnią płaską stronę panelu, tworząc siłę ssącą skierowaną do góry. Norma PN-EN 1991-1-4 dzieli Polskę na strefy wiatrowe I-III, a wartość szczytowa sięga 0,5-1,2 kN/m². To oznacza, że w strefie III na dachu narożnym budynku wspornik musi przenieść moment wyrwania 150-250 Nm. Mostki trapezowe radzą sobie z tym dzięki rozkładowi siły na trzy punkty mocowania, co obniża naprężenie w każdym z nich.

Tabela nośności blach trapezowych (przy rozstawie podpór 1,0 m)

Zanim wejdziesz na dach, otwórz projekt budowlany albo kartę techniczną producenta blachy. Porównaj rozstaw krokwi i łat z tabelą nośności. Jeśli rozstaw jest większy niż dopuszcza producent, montaż paneli wymaga wcześniejszego wzmocnienia konstrukcji albo zastosowania cieńszych modułów w technologii half-cut, które rozkładają obciążenie bardziej równomiernie.

Montaż krok po kroku wsporniki, szyny, klemy i okablowanie

Pierwszy krok to wytyczenie. Zaznacz na blasze osie mostków lub wsporników, zachowując odstęp 1,0-1,7 m w pionie i dopasowując go do rozstawu krokwi. Linia wytyczenia musi biec prostopadle do grzbietów blachy, inaczej klemy nie złapią modułu symetrycznie. Użyj sznurka traserskiego i markera odpornego na deszcz, bo kiedy wejdziesz na dach po raz drugi, ślad powinien być nadal czytelny.

Drugi krok to mocowanie konstrukcji wsporczej. Przy mostkach przyłóż je do grzbietu, nawierć w blasce otwór 6 mm, wkręć blachowkręt farmerski z podkładką EPDM. Moment dokręcania trzymaj w granicach 4-6 Nm, bo przekręcenie zetrze powłokę antykorozyjną. Przy wspornikach wywierć otwór 8 mm przez blachę i łatę, wsuń śrubę dwugwintową M10, nałóż masę dekarską bitumiczną lub butylową, dokręć nakrętkę kluczem dynamometrycznym.

Schemat blokowy montażu

1. Wytyczenie osi mostków i sprawdzenie ekspozycji (kierunek południowy, nachylenie 15-40°).
2. Mocowanie mostków do grzbietów blachy (min. 3 grzbiety na każdy panel).
3. Układanie szyn aluminiowych T wzdłuż mostków, łączenie ich łącznikami C.
4. Zakładanie klem końcowych na pierwszy panel i klem środkowych pomiędzy modułami.
5. Okablowanie stringów, przejście przez dach w koszulce EPDM przy kominie lub gąsiorze.
6. Podłączenie do falownika, uziemienie konstrukcji przewodem LgY 6 mm².

Trzeci krok to ułożenie paneli rządami. Pierwszy moduł opiera się na klemach końcowych, każdy kolejny wsuwa się między klemy środkowe. Moment dokręcania klem to 18-22 Nm, wartość ustala producent modułu. Zbyt słabe dokręcenie pozwoli panelowi „chodzić" przy wietrze, zbyt mocne zdeformuje ramę. Czwarty krok to przejście kablowe. Najwygodniej przepuścić przewody przez gąsior lub kosz przy kominie, stosując przepust antenowy EPDM z uszczelką butylową. Kabel biegnie w rurze osłonowej UV odpornej, mocowanej do klemy uchwytem co 50 cm.

Piąty krok to sprawdzenie polaryzacji i uziemienia. Miernikiem zmierz napięcie jałowe stringu (Voc), porównaj z kartą modułu. Różnica poniżej 5% potwierdza poprawne połączenie. Uziemienie konstrukcji przyłącz do szyny wyrównania potencjałów budynku przewodem żółto-zielonym. Bez tego piorun uderzający w pobliżu zrobi z instalacji antenę, a z ubezpieczyciela zrobi delikwenta odmawiającego wypłaty.

Najczęstsze błędy przy montażu paneli na blasze trapezowej

Błąd pierwszy: wiercenie w poszyciu bez masy uszczelniającej. Każdy otwór w blasze to potencjalny przeciek w ciągu 2-3 sezonów. Woda kapilarna wędruje w górę pod ciśnieniem wiatru, masy bitumiczne starzeją się pod UV, a po pięciu latach widać zacieki na suficie. Rozwiązanie: stosować mostki trapezowe z podkładką EPDM albo wsporniki zintegrowane z uszczelką fabryczną.

Błąd drugi: ignorowanie strefy wiatrowej narożnika. Na dachach płaskich panele tworzą barierę, wiatr wciska się pod spód i szarpie konstrukcję. Standardowe mostki gubią połowę nośności, jeśli nie są rozmieszczone gęściej w pasie brzegowym (1,5 m od krawędzi). Rozwiązanie: zwiększyć liczbę mostków o 30% w strefie narożnej albo zastosować wiatrochron z blachy perforowanej.

Błąd trzeci: opiłki metalu pozostawione na blasze. Wiercisz, zostają wióry. Stalowe opiłki wżerają się w powłokę cynkową w ciągu tygodnia, po pół roku masz rdzawą plamę. Lakier zaprawkowy na krawędziach ciętych powinien być aplikowany w ciągu 2 godzin od wiercenia. Każdy opiłek zmieć miękką szczotką, nie zdmuchiwać, bo rozrzucisz je po rynnie.

Wiercenie w blasze trapezowej może skutkować utratą gwarancji antykorozyjnej producenta pokrycia. Przed podpisaniem umowy z firmą montażową zapytaj, jak planuje uszczelnić przejścia i czy posiada zgodę producenta blachy na ingerencję w powłokę.

Błąd czwarty: montaż bez sprawdzenia nośności krokwi. Panele i tak wisi na blasze, ale blacha opiera się na łatach, łaty na krokwiach. Stara więźba dachowa z lat 90. ma przekroje 8×16 cm, często mniejsze niż obecne normy. Dodanie 150 kg/m² obciążenia śniegiem i panelami to poważna sprawa. Rozwiązanie: rzut oka na strych, pomiar przekroju krokwi, w razie wątpliwości opinia konstruktora.

Błąd piąty: brak przejścia kablowego przez dach. Kabel przeciągnięty przez okno dachowe wygląda niechlujnie, z czasem uszkadza uszczelkę okna. Prawidłowe przejście wymaga przepustu antenowego EPDM albo koszulki dachowej z kołnierzem. Cena elementu: 35-80 PLN, czas montażu 15 minut. Oszczędność żadna, a różnica w szczelności widoczna po pierwszej ulewie.

Checklista bezpieczeństwa przed wejściem na dach

• Uprząż z linką asekuracyjną przymocowaną do stałego punktu (komin, hak).
• Miękkie obuwie z piankową podeszwą, nie twarde buty budowlane.
• Miarka, sznurek, marker, wkrętarka z regulacją momentu.
• Lakier zaprawkowy w kolorze powłoki, miękka szczotka do opiłków.
• Wiertło 6 mm i 8 mm, zapasowe blachowkręty farmerskie.
• Drugi człowiek na ziemi, kontakt radiowy lub wzrokowy.

Akcesoria i lista zakupów co mieć na dachu

Kompletny zestaw montażowy na 1 kWp to mostek lub wspornik, szyna aluminiowa T, klemy końcowe i środkowe, śruby imbusowe M8, podkładki uziemiające, przepust antenowy EPDM, komplet blachowkrętów z podkładką EPDM, przewód solar 4 mm² w podwójnej izolacji oraz złączki MC4. Do tego dochodzą narzędzia: wkrętarka akumulatorowa z momentem 4-22 Nm, miarka laserowa, nożyce do blachy (nie szlifierka kątowa, bo iskry niszczą powłokę), marker, klucz dynamometryczny, miękka szczotka i lakier zaprawkowy.

Zanim zaczniesz pakować narzędzia, sprawdź stan poszycia. Blacha cieńsza niż 0,5 mm wymaga wzmocnienia łat albo zastosowania wsporników rozkładających obciążenie. Stara powłoka z łuszczącą się farbą to sygnał, że dach kwalifikuje się do wymiany przed montażem paneli, bo dostęp do pokrycia po instalacji będzie utrudniony. Pamiętaj o zgłoszeniu instalacji do zakładu energetycznego, w przypadku mocy powyżej 50 kWp wymagane jest pozwolenie na budowę, poniżej wystarczy zgłoszenie przyłączenia mikroinstalacji.

Przykład realizacji garaż 30 m², instalacja 2 kWp

Dach garażu o powierzchni 30 m² pokryty blachą T18 0,5 mm, spadek 20°, ekspozycja południowa. Na powierzchni 20 m² ułożono 8 paneli po 250 Wp, moc szczytowa 2 kWp. Roczny uzysk w centralnej Polsce: 2200-2400 kWh. To pokrycie zapotrzebowania na oświetlenie ogrodu, zasilanie bramy, oświetlenie warsztatu i ładowanie roweru elektrycznego. Koszt kompletu materiałów: 4200-5800 PLN, robocizna: 1500-2500 PLN. Czas montażu: 2 dni z pomocnikiem.

Konstrukcję stanowią mostki trapezowe na trzech grzbietach każdego panelu, szyny aluminiowe T 40×40 oraz klemy zaciskane momentem 20 Nm. Przejście kablowe wykonano przez gąsior przy ścianie szczytowej, przepustem EPDM średnicy 25 mm. Falownik stringowy 2 kW zamontowano na ścianie garażu, w odległości 3 m od wejścia kabla. Uziemienie połączono z szyną wyrównania potencjałów budynku przewodem LgY 6 mm². Po roku pracy producent blachy nie zgłosił zastrzeżeń do powłoki, a rachunki za prąd spadły do zera w miesiącach letnich.

Normy i przepisy, do których warto zajrzeć

PN-EN 1991-1-1 oddziaływania na konstrukcje, ciężar własny i obciążenia użytkowe. PN-EN 1991-1-3 obciążenie śniegiem, strefy I-V. PN-EN 1991-1-4 obciążenie wiatrem, strefy I-III oraz kategoria terenu. PN-EN 1090 wykonanie konstrukcji stalowych, klasa wykonania EXC1-EXC4. Polska Norma PN-EN 50549 wymagania przyłączeniowe dla mikroinstalacji. Karty techniczne producentów blachy (Pruszyński, Blachotrapez) nośność profili, dopuszczalne rozstawy podpór, warunki utraty gwarancji powłoki. Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie dział 4, obciążenia.

Przed rozpoczęciem prac warto pobrać z witryny producenta blachy aktualną kartę techniczną wybranego profilu oraz regulamin gwarancji. Dokumenty publikowane są w sekcji „Do pobrania" na stronach takich jak pruszynski.pl czy blachotrapez.pl. Normy eurokodowe dostępne są w wersji angielskiej na stronach PKN oraz w polskim opracowaniu w serwisie Eurocodes Expert.
