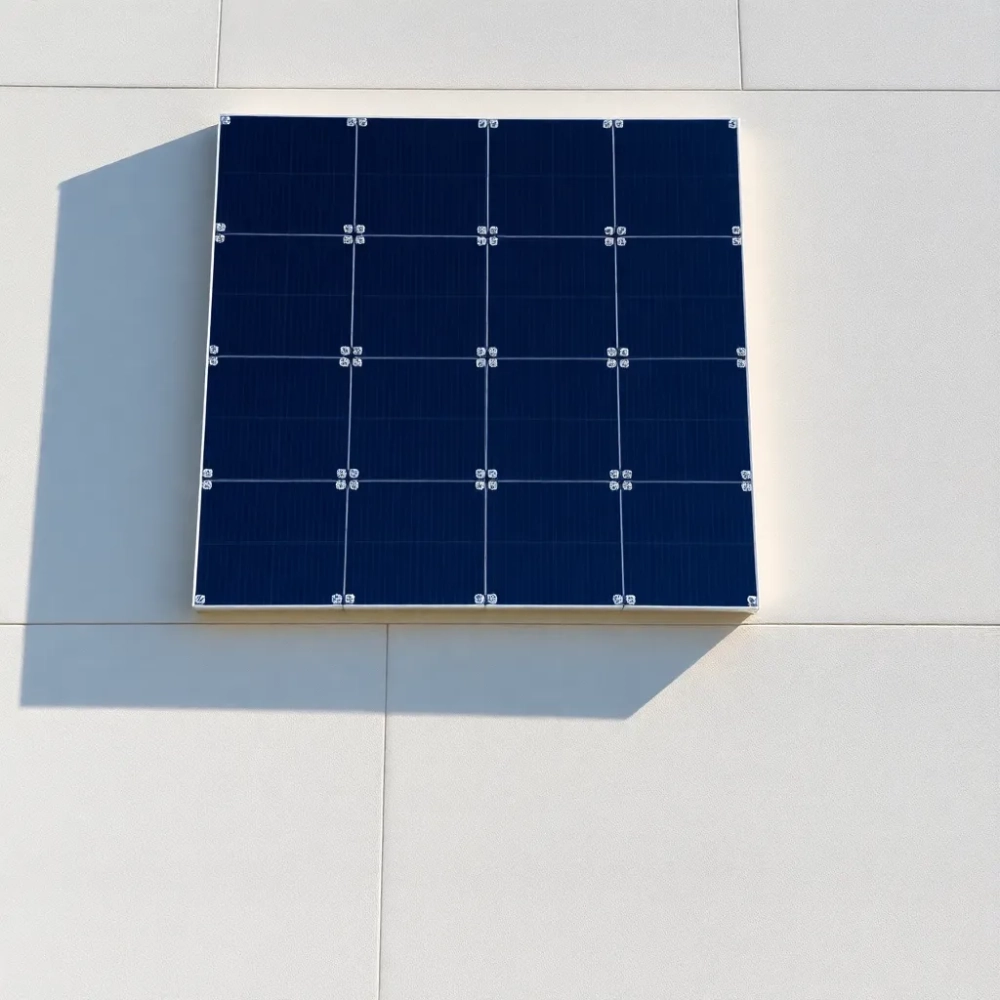

Montaż paneli fotowoltaicznych na ścianie – czy to się w ogóle opłaca?

Marzysz o własnej elektrowni słonecznej, ale dach masz za mały, zacieniony albo pokryty eternitem i nie ma mowy o wierceniu? Wtedy właśnie wchodzi na scenę montaż paneli fotowoltaicznych na ścianie rozwiązanie, które jeszcze pięć lat temu traktowano jako ciekawostkę, a dziś coraz częściej ląduje w projektach budżetów rodzinnych. Zanim jednak wbijesz pierwszy kołek rozporowy, dobrze wiedzieć, że pionowa pozycja modułów oznacza realną, policzalną stratę uzysków, wymaga zupełnie innej konstrukcji nośnej niż klasyczna „dachówka" i rządzi się precyzyjnymi normami, których zignorowanie potrafi kosztować kilkanaście tysięcy złotych. Ten tekst to szczegółowa mapa tematu: od fizyki promieniowania padającego na pionową płaszczyznę, przez dobór uchwytów i kotew, aż po listę montażowych wpadek, które widziałem przy odbiorach instalacji u klientów.

• Ile prądu dają panele zamontowane pionowo na elewacji
• Jak prawidłowo zamontować panele PV na ścianie krok po kroku
• Konstrukcja, uchwyty i kąt nachylenia przy montażu na ścianie
• Błędy przy montażu paneli na elewacji, które kosztują tysiące złotych

Ile prądu dają panele zamontowane pionowo na elewacji

Pionowa ściana to dla modułu PV pozycja wymuszona, a nie naturalna. Ogniwa krzemowe zostały zoptymalizowane pod kątem padania promieniowania zbliżonego do prostopadłego, czyli około 90°, zaś elewacja „widzi" słońce głównie pod kątem 20-40° rano i po południu, a w południe tylko 60-70°. Iloczyn cosinusa kąta padania sprawia, że efektywna moc zainstalowana spada średnio o 25-35% w porównaniu z dachem pochylonym pod 30° na południe.

W polskich warunkach, przy instalacji 6 kWp na ścianie, roczny uzysk oscyluje wokół 4 800-5 400 kWh, podczas gdy identyczny zestaw na dachu wygeneruje 6 500-7 200 kWh. Te liczby nie są teoretyczne wynikają z pomiarów prowadzonych przez akredytowane laboratoria i publikowanych w raportach branżowych, między innymi w materiałach Polskiego Towarzystwa Energetyki Słonecznej (PTES) oraz danych operatorów sieci dystrybucyjnych (OSD).

Sezonowo różnice wyglądają jeszcze ciekawiej. Zima na ścianie potrafi dać 40-50% produkcji nominalnej, bo słońce operuje nisko, a kąt padania na pion zbliża się do prostopadłego. Lato natomiast generuje niekiedy tylko 15-20% niemal cała energia odbija się od szyby lub pada na krawędź ogniwa. To zupełnie odwrotny profil niż na dachu, gdzie lato daje 130%, a zima 40% mocy instalacji.

Warto przy tym pamiętać o jednej zależności: pion minimalizuje efekt tak zwanego throttlingu temperaturowego. Moduł zamontowany na ścianie ma odczuwalnie lepszą wentylację naturalną niż ten wtopiony w południową połać dachu, a jego temperatura robocza potrafi być niższa o 8-12°C. Co prawda współczynnik mocy dla krzemu to -0,3 do -0,4%/°C, więc różnica daje dodatkowe 2-4% sprawności, ale to wciąż kropla, gdy główną pozycję w bilansie zjada geometria.

Kluczowe pytanie brzmi więc nie „czy się da", tylko „czy opłaca mi się tracić 30% uzysku?". Dla właściciela domu, który nie ma innej opcji, odpowiedź często brzmi: tak, bo liczy się każdy kilowatogodzina wyprodukowana na własne zużycie, a energia wyceniona po taryfie dynamicznej potrafi zniwelować część strat. Dla kogoś, kto może postawić instalację na gruncie albo na dachu, ściana powinna być ostatecznością, nie pierwszym wyborem.

Co mówią konkretne liczby

Porównanie trzech lokalizacji dla tej samej mocy 6 kWp, Warszawa, ekspozycja południowa:

Dane szacunkowe dla modułów monokrystalicznych 410 W sprawności 21,5% i lokalizacji w centralnej Polsce. W praktyce wynik zależy od zacienienia, albedo otoczenia (jasna elewacja sąsiada potrafi odbić 5-8% dodatkowej energii) oraz temperatury pracy.

Jak prawidłowo zamontować panele PV na ścianie krok po kroku

Sam proces montażu paneli fotowoltaicznych na ścianie wygląda zaskakująco podobnie do wersji dachowej, ale diabeł tkwi w nośności, hydroizolacji i prowadzeniu kabli. Zanim ekipa wejdzie na rusztowanie, inwestor powinien otrzymać projekt zawierający obliczenia statyczne, dobór kotew oraz schemat tras kablowych zgodny z normą PN-EN 62548.

Krok 1: Audyt ściany i jej nośności

Ściana musi udźwignąć około 18-22 kg/m² samych paneli, plus 4-6 kg/m² konstrukcji, plus obciążenie wiatrem, które na pionowej płaszczyźnie działa zupełnie inaczej niż na dachu. W praktyce daje to 120-180 kg/m² siły ssącej przy wietrze 25 m/s. Beton komórkowy odmiany 600 bez wzmocnienia takiego obciążenia nie przeniesie, cegła kratówka z pustkami również nie. Konieczne jest trafienie w elementy konstrukcyjne: wieńce, słupki, nadproża, albo zastosowanie kotew chemicznych o nośności minimum 2,5 kN na punkt.

Krok 2: Montaż szyn i konsol

Na ścianie nie stosuje się klasycznych haków dachowych, lecz konsole aluminiowe z regulacją odległości od muru (8-15 cm) to zapewnia cyrkulację powietrza i kompensuje nierówności tynku. Każdy punkt mocowania należy podkleić taśmą EPDM, inaczej woda zacznie wnikać w otwór kotwy i po dwóch zimach pojawią się wykwity. Wsporniki rozmieszcza się co 80-120 cm zbyt rzadkie mocowanie skutkuje uginaniem się szyny pod ciężarem śniegu i mikropęknięciami ogniw.

Krok 3: Układ paneli i klemy

Panele wsuwa się od dołu do góry, klemy końcowe (aluminium z powłoką anodyzowaną) dokręca momentem 22-25 Nm. Zachowaj minimum 2,5 cm odstępu od krawędzi modułu zbyt bliskie mocowanie powoduje naprężenia termiczne, które po trzech latach objawiają się pęknięciami szkła. Pamiętaj o szczelinie dylatacyjnej co 12 m bieżących rzędu, bo aluminium rozszerza się pod wpływem słońca o 1,2 mm na każde 10°C różnicy.

Krok 4: Okablowanie i przepusty

Kable solarne (podwójnie izolowane, odporne na UV i ozon) prowadzi się w peszlach odpornych na promieniowanie UV, przymocowanych opaskami ze stali nierdzewnej co 40 cm. Przepust przez ścianę wykonuje się pod kątem 3-5° na zewnątrz, z uszczelnieniem masą butylową i kołnierzem EPDM. Puszka przyłączeniowa musi wisieć stroną zaciskową do dołu, nie do góry woda kondensacyjna i tak tam trafi, więc lepiej, żeby spłynęła na ziemię niż na zaciski.

Krok 5: Uziemienie i ochrona przeciwprzepięciowa

Każdy panel posiada zacisk uziemiający, który łączy się z szyną, a szyna z bednarką FeZn 25x4 mm biegnącą do głównej szyny ekwipotencjalnej budynku. Brak uziemienia to nie tylko problem formalny, ale realne zagrożenie pożarowe przy wyładowaniu atmosferycznym. Na wejściu kabli do budynku instaluje się ograniczniki przepięć typu 1+2, a w rozdzielni typu 2 to wymóg normy IEC 60364-7-712, pomijany przez połowę ekip montażowych.

Konstrukcja, uchwyty i kąt nachylenia przy montażu na ścianie

Ściana technicznie może przyjąć panele w trzech konfiguracjach: w pełni pionowo (90°), z odchyłką 80-85° (tzw. lekkie pochylenie), albo z regulowaną konsolą 30-60° (ściana wspornikowa). Każda z tych opcji zmienia zarówno uzysk, jak i obciążenie wiatrem, dlatego warto świadomie wybrać wariant dopasowany do konkretnej elewacji.

Wariant 1: Klasyczny montaż pionowy (90°)

Panele przylegają do elewacji z odstępem 8-10 cm. To rozwiązanie najtańsze (konstrukcja 120-160 zł/m²) i najmniej obciążające ścianę, ale jednocześnie najmniej produktywne. Sprawdza się, gdy zależy Ci na designie i minimalizmie panele mogą być wklejone w fasadę wentylowaną, co w nowoczesnym budownictwie wygląda naprawdę dobrze.

Wariant 2: Lekkie pochylenie 80°

Dodanie 10° odchyłki za pomocą konsoli asymetrycznej poprawia uzysk o 5-7% w sezonie letnim, nie zmieniając istotnie obciążenia wiatrem. Koszt wzrasta o 15-20%, ale przy instalacji 6 kWp daje to dodatkowe 300-400 kWh rocznie, czyli około 240-320 zł przy obecnych taryfach dynamicznych. Zwycięstwo ekonomiczne jest dyskusyjne, ale wizualnie panele zyskują lekkość, którą trudno osiągnąć przy montażu 100% pionowym.

Wariant 3: Odstawienie z regulowanym kątem

Konstrukcja wspornikowa pozwala ustawić kąt 30-50° czyli zbliżony do optymalnego dla szerokości geograficznej Polski. Tutaj uzysk zbliża się do 90% wariantu dachowego, ale dramatycznie rośnie obciążenie wiatrem (nawet 350 kg/m² siły ssącej) i rośnie moment wywracający działający na ścianę. Cena konstrukcji skacze do 220-280 zł/m², a montaż wymaga kotew chemicznych i dodatkowego projektu konstrukcyjnego.

Kiedy ściana nie wchodzi w grę

Wykluczeniem jest elewacja z sidingiem winylowym lub drewnianym bez warstwy nośnej, każda ściana ocieplona styropianem cieńszym niż 15 cm (kotwa nie utrzyma siły ssącej), a także budynki w strefie wiatrów powyżej 28 m/s bez osobnych obliczeń. Unikaj ścian północnych uzysk spada o 50-60%, co czyni inwestycję kompletnie nieopłacalną.

Błędy przy montażu paneli na elewacji, które kosztują tysiące złotych

Przez ostatnie lata widziałem dziesiątki instalacji ściennych i za każdym razem lista grzechów głównych wyglądała zatrważająco podobnie. Poniżej dwanaście pozycji, które powtarzają się najczęściej, wraz z konsekwencjami i sposobem ich uniknięcia.

1. Brak obliczeń statycznych ściany

Skutek: kotwy wyrwane przy pierwszej wichurze, panele leżą na chodniku, ubezpieczyciel odmawia wypłaty. Unikniesz: zamawiając u konstruktora opinię o nośności konkretnej ściany, z wyszczególnieniem marki bloczków, klasy zaprawy i lokalizacji kotew.

2. Użycie kołków rozporowych do styropianu

Skutek: mocowanie „trzyma się" pierwszego lata, po sezonie mrozów kotwa wychodzi razem z kapą styropianu. Unikniesz: stosując wyłącznie kotwy przelotowe przez całą grubość muru albo kotwy chemiczne wklejane w otwór wywiercony w warstwie nośnej.

3. Brak dylatacji szyn montażowych

Skutek: latem szyna „wędruje" 2-3 cm, napręża moduły, mikropęknięcia po dwóch sezonach. Unikniesz: pozostawiając co 12 m przerwy 15-20 mm wypełnione wkładką elastyczną.

4. Puszka przyłączeniowa zamontowana zaciskami do góry

Skutek: woda spływająca po kablu wpływa do zacisków, korozja, iskrzenie, awaria. Unikniesz: obracając puszkę zgodnie z oznaczeniem „UP" albo montując ją kablem od dołu.

5. Kable solarne bez peszli UV

Skutek: po 5 latach izolacja pęka, zwarcie, brak ochrony przeciwprzepięciowej. Unikniesz: stosując peszel odporny na UV (klasa 6 lub wyższa) albo prowadząc kable w korytkach metalowych.

6. Zbyt ciasne klemy końcowe

Skutek: rama panelu wygina się, ogniwa pękają niewidoczne gołym okiem. Unikniesz: używając klucza dynamometrycznego i trzymając się momentu 22-25 Nm.

7. Brak zapasu kabla przy złączach MC4

Skutek: złącze pracuje na zginanie, rozgrzewa się, iskrzy, w skrajnych przypadkach zapala się. Unikniesz: pozostawiając przynajmniej 5 cm kabla w pętli przed każdym złączem.

8. Chodzenie po panelach podczas montażu

Skutek: mikropęknięcia ogniw, spadek sprawności o 5-10% w ciągu trzech lat. Unikniesz: montując panele z rusztowania lub pomostu, nigdy z ich powierzchni.

9. Brak uziemienia ram paneli

Skutek: indukcja napięcia na ramie, zakłócenia falownika, w skrajnych przypadkach porażenie przy dotyku. Unikniesz: łącząc każdą ramę z szyną zaciskiem dedykowanym, a szynę z bednarką.

10. Falownik umieszczony w nieprzewietrzanym garażu

Skutek: przegrzewanie, spadek sprawności, skrócenie żywotności o 30-40%. Unikniesz: zapewniając minimum 15 cm wolnej przestrzeni wokół obudowy i temperaturę otoczenia poniżej 40°C.

11. Brak przepustu przeciwwilgociowego w ścianie

Skutek: woda wdziera się do wnętrza budynku, pojawia się pleśń wokół puszki. Unikniesz: stosując kołnierz EPDM i uszczelnienie butylowe przy każdym przebiciu.

12. Odwrócona polaryzacja stringu

Skutek: falownik w ogóle nie startuje, długie szukanie usterki. Unikniesz: mierząc napięcie każdego stringu przed podłączeniem i opisując kable markerem.

Uwaga: paneli nie wolno montować na ścianach budynków wpisanych do rejestru zabytków bez opinii konserwatora. Dotyczy to szczególnie starówek miejskich, gdzie każda ingerencja w elewację wymaga pozwolenia.

Checklist odbioru instalacji ściennej

• Wizualna kontrola szczeliny między panelami a ścianą (minimum 8 cm)
• Pomiar momentu dokręcenia klem (22-25 Nm)
• Sprawdzenie dylatacji szyn co 12 m
• Termowizja po 2 godzinach pracy (szukasz hot-spotów)
• Pomiar napięcia jałowego stringu (zgodny z kartą katalogową ±3%)
• Test ciągłości uziemienia ram
• Sprawdzenie przepustów kablowych pod kątem wody
• Weryfikacja zapisu w karcie gwarancyjnej falownika
• Potwierdzenie wpisu do systemie OSD
• Dokumentacja fotograficzna każdego etapu

Kiedy ściana to naprawdę dobry pomysł

Instalacja pionowa zyskuje sens przy dachach płaskich z warstwą żwiru, które trudno uszczelnić po wierceniu, w zabudowie szeregowej z ograniczonym dostępem do dachu, przy domach pasywnych zintegrowanych z elewacją fotowoltaiczną BIPV, a także w sytuacji, gdy zależy Ci na zwiększeniu autokonsumpcji przez generowanie prądu w godzinach porannych i wieczornych, gdy domownicy są w domu, a słońce operuje nisko nad horyzontem.

Wskazówka: łącz panele ścienne z magazynem energii 5-10 kWh. Profil produkcji pionowej pokrywa się z profilem zużycia porannego i wieczornego, więc bez baterii autokonsumpcja rzadko przekracza 35%. Z baterią wskakuje powyżej 60%, a inwestycja zwraca się szybciej niż klasyczna instalacja dachowa.

Koszt robocizny ściana vs inne lokalizacje

Przy wyborze ekipy montażowej pytaj zawsze o certyfikat UDT (Urząd Dozoru Technicznego) oraz polisę OC obejmującą szkody montażowe. Inwestor prywatny ma prawo żądać tych dokumentów przed podpisaniem umowy, a ich brak powinien zapalić czerwoną lampkę.

Harmonogram prac ściana od A do Z

Realny przebieg projektu ściennego:

• Dzień 1-3: audyt ściany, pomiary zacienienia, obliczenia statyczne
• Dzień 4-7: projekt techniczny, uzgodnienia z konserwatorem (jeśli wymagane)
• Dzień 8-14: montaż konstrukcji nośnej, kotwienie, uszczelnienia
• Dzień 15-16: instalacja paneli, klemy, okablowanie, uziemienie
• Dzień 17: podłączenie falownika, konfiguracja, pomiary
• Dzień 18-30: zgłoszenie do OSD, odbiór, uruchomienie rozliczeń
• Po 30. dniu: pierwszy odczyt licznika, rozliczenie nadwyżek

Cały proces, od podpisania umowy do pierwszego prądu z licznika, zajmuje 6-10 tygodni. Sam montaż paneli na ścianie to raptem 2-3 dni roboczych, ale otoczka formalna zjada pozostały czas.

Źródła danych i przepisów

• Norma PN-EN 62548 Wymagania dotyczące konstrukcji montażowych PV
• Norma IEC 61215 Kwalifikacja modułów krystalicznych
• Norma IEC 60364-7-712 Instalacje PV niskiego napięcia
• Ustawa Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.) pozwolenie na budowę przy powierzchni zabudowy powyżej 6 m² na gruncie
• Raporty PTES (Polskie Towarzystwo Energetyki Słonecznej) publikacje na ptes.pl
• Materiały UDT (Urząd Dozoru Technicznego) certyfikacja instalatorów, udt.gov.pl
• Dane OSD (Operatorzy Sieci Dystrybucyjnej) warunki przyłączenia, taryfy, instrukcje ruchu i eksploatacji sieci dystrybucyjnej
• Karty katalogowe producentów modułów (Longi, JA Solar, Trina Solar) współczynniki temperaturowe, tolerancje mocy

Zanim wbijecie się w temat ściany, przelicz realistycznie uzysk w narzędziu PVGIS (dostępne na stronie Joint Research Centre UE), porównaj z profilem zużycia prądu w Twoim domu, a potem zadzwoń do dwóch, trzech instalatorów z prośbą o audyt i ofertę wariantową. Najlepsza instalacja PV to taka, która pasuje do budynku, rachunku ekonomicznego i Twoich oczekiwań, a nie ta, która wygląda najefektowniej na wizualizacji.
