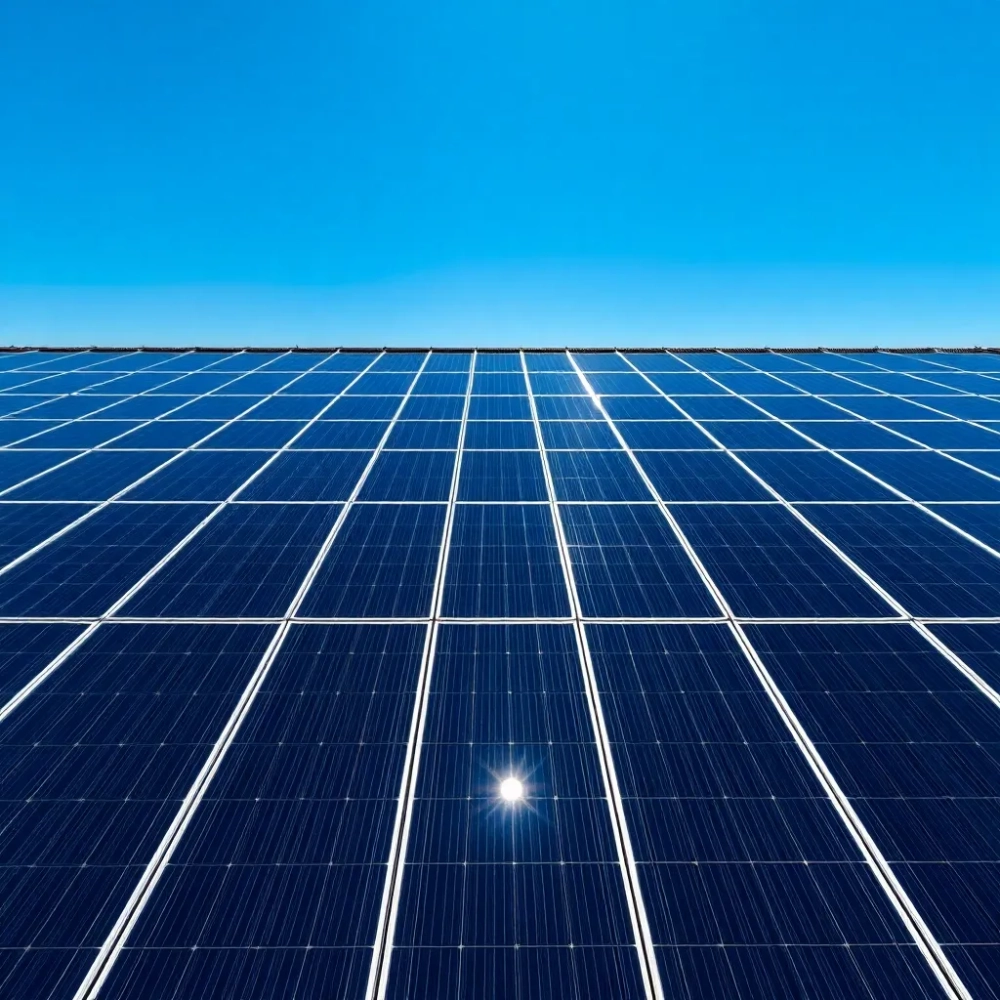

Montaż paneli fotowoltaicznych w poziomie – co warto wiedzieć?

System montażowy do paneli w poziomie szyny, klemy i haki

Pięćdziesiąt czteroklemy na dachu to nie przesada, lecz matematyka. Jeden moduł w orientacji poziomej trzyma się konstrukcji za pomocą czterech uchwytów: dwóch końcowych i dwóch środkowych, pracujących w strefie środkowej ramy. Końcowe klemy usztywniają skrajne moduły, środkowe spinają sąsiednie panele, tworząc sztywną taflę. Poziomy układ wymaga większej liczby szyn niż pionowy, bo każda szyna biegnie wzdłuż dłuższego boku panelu. W praktyce oznacza to od trzech do czterech szyn na rząd modułów zamiast dwóch, co podnosi koszt stelaża o 15-25%, ale daje też nieoczywistą zaletę: lepsze odprowadzanie wody deszczowej, bo krótszy bok panelu nie zbiera zanieczyszczeń wzdłuż klemy.

• System montażowy do paneli w poziomie szyny, klemy i haki
• Koszt i czas montażu paneli PV w orientacji poziomej
• Najczęstsze błędy przy poziomym montażu paneli fotowoltaicznych

Haki montażowe dobiera się do pokrycia dachowego, nie odwrotnie. Na dachówce ceramicznej stosuje się haki regulowane z płetwą boczną, które odsłaniają minimum jedną dachówkę i wkręcają się w krokiew przez membranę. Na blachodachówce hak wkręcany jest w łatę lub krokiew przez wkręty farmerskie, a uszczelkę stanowi podkładka EPDM. Na dachu płaskim haków nie ma w ogóle, bo całą konstrukcję trzyma balast lub kotwy. Śruba dwugwintowa M10 ze stali nierdzewnej A2-70 to standard łączący hak z szyną, dobrany tak, by wytrzymać siły ssania wiatru rzędu 1,2 kN na punkt, zgodnie z normą PN-EN 1991-1-4.

Szyny aluminiowe 40×40 mm lub 40×60 mm tworzą szkielet, do którego mocuje się klemy. Profile te muszą być anodowane, by przetrwać dwadzieścia pięć lat ekspozycji na UV i kwaśne deszcze. Połączenie szyn wykonuje się łącznikami wewnętrznymi z zaciskiem, nie spawaniem, bo aluminium zmienia wymiar pod wpływem temperatury nawet o 1,2 mm na metr bieżący. Szyna powinna wystawać poza ostatni moduł na długość nie mniejszą niż 30% jego boku krótszego, inaczej klemy końcowe nie znajdą punktu podparcia.

Klema końcowa i środkowa różnią się wysokością ramion. Końcowa ma ramiona o wysokości równej grubości ramy panelu (zwykle 30, 35 lub 40 mm), środkowa o 1-2 mm wyższą, co pozwala wcisnąć oba moduły jednocześnie. Moment dokręcania klemy to zazwyczaj 18-22 Nm, ustalany przez producenta modułu. Przekroczenie tej wartości niszczy ramę, niedokręcenie powoduje luz, w który wchodzi wiatr, a wtedy zaczyna się pęknięcie hartowanego szkła. Klemy muszą mieć atesty potwierdzające kompatybilność z konkretną ramą panelu, bo nie każdy profil mocuje się bezpiecznie do każdego modułu.

Odstęp od krawędzi dachu to nie kaprys estetyczny, lecz wymóg fizyki budowli. Minimalna odległość panela od okapu, kalenicy i bocznych krawędzi zależy od strefy wiatrowej, w jakiej leży budynek. W Polsce obowiązują trzy strefy wiatrowe wg PN-EN 1991-1-4, a wartość odstępu liczy się jako 0,4 × wysokość budynku lub minimum 1 metr. Zbyt blisko krawędzi panele wchodzą w strefę podwyższonego ciśnienia i ssania, łamią się klemy lub wyrwane zostają haki. Zbyt daleko od krawędzi natomiast marnuje się powierzchnię dachu, bo dachówka nie mieści się w obrysie instalacji.

Kiedy poziomy montaż się nie sprawdza

Pozioma orientacja paneli sprawdza się na dachach o nachyleniu od 15° do 45° i powierzchni prostokątnej, gdzie długość jest większa niż szerokość. Nie stosuje się jej na dachach wąskich, gdzie jeden rząd paneli zajmuje całą szerokość połaci, bo brakuje miejsca na klemy końcowe z wymaganym wysięgnikiem. Nie sprawdza się również na dachach o nachyleniu poniżej 10°, bo tam woda stoi na module, a brud nie spływa samoczynnie. W takich przypadkach wybiera się montaż pionowy z panelami ustawionymi krótszym bokiem wzdłuż spadku, co ułatwia samoczyszczenie.

Koszt i czas montażu paneli PV w orientacji poziomej

Typowa instalacja dachowa 10 kWp w układzie poziomym trwa od jednego do dwóch dni roboczych, jeśli dach jest w dobrym stanie, a dostęp do niego nie wymaga rusztowań. Trzy do pięciu dni zajmuje montaż na dachu solarnym, bo każdy element pokrycia trzeba ułożyć ręcznie i uszczelnić. Dach płaski z systemem balastowym to znowu jeden dzień, ale dochodzi logistyka: betonowe bloczki ważą łącznie od 80 do 120 kg na moduł, więc potrzebny jest dźwig lub wózek widłowy, a to już osobna pozycja w kosztorysie.

Koszty konstrukcji w powyższej tabeli dotyczą samego stelaża, bez modułów i robót elektrycznych. Cena zawiera haki, szyny, klemy, śruby i uszczelki, ale różni się regionalnie o około 10-15% między województwami. Najtańszy w przeliczeniu na metr kwadratowy jest montaż naziemny, bo nie wymaga pracy na wysokości i skomplikowanego dopasowania do krokwi. Najdroższy wypada dach solarny, w którym konstrukcja nośna zastępuje tradycyjne łaty i kontrłaty, więc płaci się zarówno za funkcję montażową, jak i pokryciową.

Ile naprawdę kosztuje demontaż przed remontem dachu

Jeśli dach wymaga wymiany pokrycia w ciągu życia instalacji, koszt demontażu i ponownego montażu paneli oscyluje między 2 a 5 tys. zł dla typowej instalacji 10 kWp. To znaczy, że rozkładając koszt na przewidywane 25 lat eksploatacji, na demontaż przypada około 80-200 zł rocznie. Kwotę tę warto wliczyć w TCO (całkowity koszt posiadania) instalacji, bo wielu inwestorów pomija ją przy kalkulacji zwrotu. Dach, który ma mniej niż pięć lat, nie wymaga takiego planowania, ale dach starszy niż piętnaście lat to sygnał ostrzegawczy: lepiej wymienić pokrycie przed montażem niż po.

Sezonowość montażu wynika z dwóch czynników: temperatury i pogody. Dach rozgrzany lipcowym słońcem ma temperaturę powierzchni 60-70°C, przy której praca staje się niebezpieczna dla ekipy, a elastyczne uszczelki dachowe miękną i nie trzymają kształtu. Marzec, kwiecień, wrzesień i październik to optymalne miesiące, bo temperatura powietrza mieści się w przedziale 10-20°C, a deszcz zdarza się rzadziej. Montaż zimą poniżej -5°C jest technicznie możliwy, ale wymaga stosowania klejów i uszczelek w wersji zimowej, co podnosi koszt o 5-10%.

Co decyduje o cenie stelaża dla paneli w poziomie

Każdy typ dachu wymaga innego systemu montażowego, więc porównywanie cen samych szyn bez kontekstu nie ma sensu. Na dachu skośnym cena rośnie z liczbą haków, a ta rośnie z odległością między krokwiami. Standardowy rozstaw krokwi 80-90 cm oznacza hak co drugą krokiew, czyli około 20-24 haków na 10 modułów. Na dachu z rozstawem 60 cm trzeba ich prawie dwa razy więcej, bo każdy hak musi trafić w krokiew, a nie w przestrzeń między nimi. Na dachu płaskim z kolei cena rośnie z obciążeniem wiatrowym: w strefie wiatrowej I wystarczy 80 kg balastu na moduł, w strefie III już 140 kg, bo panele muszą oprzeć się sile ssącej wiatru liczonej wg wzoru na PN-EN 1991-1-4.

Najczęstsze błędy przy poziomym montażu paneli fotowoltaicznych

Czterdzieści procent reklamacji w branży fotowoltaicznej dotyczy problemów, które można przewidzieć na etapie oględzin dachu. Najczęstszy z nich to montaż na dachu, który w ciągu najbliższych pięciu lat będzie wymagał wymiany pokrycia. Kiedy ekipa przychodzi z panelami, a dachówka pęka pod stopą, widać, że ktoś zignorował wcześniejsze sygnały. Dachówka ceramiczna ma żywotność 50-80 lat, blachodachówka powlekana 25-35 lat, gont bitumiczny 20-25 lat. Jeśli dach zbliża się do końca swojego cyklu, instalacja fotowoltaiczna skraca jego dalszy użytek, bo wymusza demontaż i ponowny montaż paneli, co kosztuje i czas, i pieniądze.

Drugi błąd to brak pomostu komunikacyjnego, czyli ścieżki, po której można chodzić wokół paneli bez niszczenia dachówki. Technik serwisowy, który przyjeżdża co trzy lata zrobić przegląd, nie ma gdzie postawić nogi. Skutek: obciążenie punktowe ramy panelu, pęknięcie szkła, utrata gwarancji. Pomost aluminiowy z kratą pomostową kosztuje 40-80 zł za metr bieżący, a oszczędza kilka tysięcy złotych na ewentualnej wymianie modułu. Normy PN-EN 516 i PN-EN 517 regulują kwestie komunikacji dachowej i wskazują, że dach z dostępem do instalacji wymaga przynajmniej jednej drogi technicznej.

Złe odległości od krawędzi to trzeci grzech główny. Inwestorzy chcą wycisnąć z dachu maksimum mocy, więc każą ekipie montować panele od krawędzi do krawędzi. Efekt: moduły wchodzą w strefę wiatrową, gdzie siły ssące są największe, a klemy nie wytrzymują obciążeń. Po pierwszej silnej wichurze haki się wyrywają, panele opadają, a dachówka pęka. Prawidłowo wyliczony odstęp od krawędzi w strefie wiatrowej II to minimum 0,6 m od okapu i 0,4 m od bocznych krawędzi połaci, ale wartość ta zależy od wysokości budynku i ekspozycji.

Czwarty błąd dotyczy okablowania poprowadzonego bez zapasu. Kabel solarny o przekroju 4 mm² i 6 mm² podlega skurczowi termicznemu, podobnie jak reszta konstrukcji. Zimą aluminium kurczy się, latem rozszerza. Kabel poprowadzony na styk w sierpniu zetnie się w styczniu, a w lutym pęknie izolacja. Zapas kabla w pętli przy każdym module, tzw. pigtail, powinien mieć 15-20 cm, by skompensować ruch termiczny. Brak takiej pętli to usterka, która ujawnia się po dwóch, trzech latach od montażu, gdy gwarancja wykonawcy już wygasła.

Lista kontrolna stanu dachu przed podpisaniem umowy

• Wiek pokrycia i przewidywany termin wymiany (zapytaj dekarza, nie wykonawcę PV)
• Nośność krokwi i łat stare budynki wymagają oględzin w postaci odkrywek
• Stan kontrłat i folii wstępnego krycia, bo hak musi się wkręcić w suchą krokiew
• Kąt nachylenia połaci: ≤10° to dach płaski w rozumieniu normy PN-EN 823
• Strefa wiatrowa i śniegowa wg załączników krajowych do Eurokodów
• Obecność kominów, wywietrzników i okien dachowych, które blokują ciągłość rzędów

Dziesięć pytań, które warto zadać instalatorowi

• Jaki system montażowy zastosujecie i czy posiada atest na moje pokrycie dachowe?
• Ile haków przypada na metr kwadratowy i jaki jest ich rozstaw?
• Czy klemy są certyfikowane pod konkretny typ modułu, który montujecie?
• Jak wyliczyliście odstęp od krawędzi dachu i w jakiej strefie wiatrowej mnie lokujecie?
• Czy konstrukcja uwzględnia obciążenie śniegiem wg mojej strefy wg PN-EN 1991-1-3?
• Jaki balast przewidujecie, jeśli dach jest płaski, i czy sprawdziliście nośność stropu?
• Kto wykona pomost komunikacyjny i w jakiej technologii?
• Jak poprowadzicie okablowanie i czy zostawicie zapasy termiczne?
• Co z wymianą licznika operator ma 30 dni na montaż, ale kto pilnuje terminu?
• Jakie dokumenty powinienem otrzymać po montażu (projekt, schemat, protokół, gwarancje)?

Aspekt prawny, o którym rzadko się mówi

Montaż paneli o mocy do 50 kWp wymaga jedynie zgłoszenia do operatora sieci dystrybucyjnej, nie pozwolenia na budowę. Wyjątkiem są budynki wpisane do rejestru zabytków, gdzie konserwator zabytków ma prawo zażądać montażu dachówki fotowoltaicznej zamiast paneli na hakach, bo konstrukcja widoczna ponad dachówką zaburza historyczny charakter obiektu. Spółdzielnie mieszkaniowe i wspólnoty mogą wymagać uchwały, a nawet projektu indywidualnego, jeśli budynek ma więcej niż czterech współwłaścicieli. Wiatr, śnieg i sposób mocowania podlegają Prawu budowlanemu (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), a konkretnie art. 5 i art. 9, które mówią o zapewnieniu bezpieczeństwa konstrukcji i osób postronnych.

Dach płaski o nachyleniu ≤10° w rozumieniu normy PN-EN 823 wymaga zastosowania systemu balastowego lub kotew mechanicznych, bo panele ustawione płasko nie odprowadzają wody samoczynnie. Optymalny kąt nachylenia konstrukcji wsporczej na dachu płaskim to 10-15°, kompromis między produkcją energii a obciążeniem wiatrem. Przy kącie 30° w kierunku południowym instalacja produkuje maksimum energii, ale kąt większy niż 20° na dachu płaskim zwiększa siły wiatrowe o 30-40%, co przekłada się na dodatkowy balast i wyższy koszt stelaża.

Wymiana licznika przez operatora sieci to formalność ustawowa, która w praktyce trwa od dwóch do sześciu tygodni. Inwestorzy często są zaskoczeni, że instalacja stoi na dachu, a prąd z paneli nie płynie do sieci, bo licznik nadal bilansuje tylko zużycie. W tym czasie panele produkują prąd, który zasila dom bezpośrednio lub jest tracony, gdy produkcja przewyższa zużycie. Zgodnie z ustawą Prawo energetyczne (Dz.U. 1997 nr 54 poz. 348 z późn. zm.), operator ma 30 dni na wymianę licznika, a w sezonie jesiennym termin ten wydłuża się do 45 dni z powodu zaległości. Warto to uwzględnić w planowaniu zwrotu z inwestycji.

Ostateczna decyzja o orientacji paneli zależy od kształtu dachu, kąta nachylenia i nasłonecznienia. Dach prostokątny, pochylony 30-40° na południe, toleruje zarówno układ poziomy, jak i pionowy, a wybór sprowadza się do preferencji estetycznych i kosztu stelaża. Dach wąski, wysoki, z oknami połaciowymi lepiej znosi układ pionowy, bo wąski rząd pionowy mieści się w luce między oknem a kalenicą. Dach płaski preferuje układ poziomy na stelażu balastowym, bo ciężar bloczków rozkłada się symetrycznie. Kiedy kąt połaci przekracza 45°, panele w poziomie zaczynają się ześlizgiwać pod własnym ciężarem, więc dobiera się dodatkowe klemy lub przechodzi na montaż pionowy.

Dane oparte na doświadczeniach branży 2025, normach PN-EN 1991-1-3, PN-EN 1991-1-4, PN-EN 823, PN-EN 516, PN-EN 517 oraz Prawie budowlanym (Dz.U. 1994 nr 89 poz. 414) i Prawie energetycznym (Dz.U. 1997 nr 54 poz. 348). Ceny są szacunkowe i mogą różnić się regionalnie. Źródła: portal branżowy Gramwzielone.pl, albumy Izby Projektowania Budowlanego, strona GUNB (Główny Urząd Nadzoru Budowlanego) gunb.gov.pl, Polskie Sieci Elektroenergetyczne pse.pl, Krajowa Izba Klastrów Energii kike.pl.
