Panel fotowoltaiczny 300 W: poznaj jego wymiary

Typowe długości i szerokości paneli 300 W

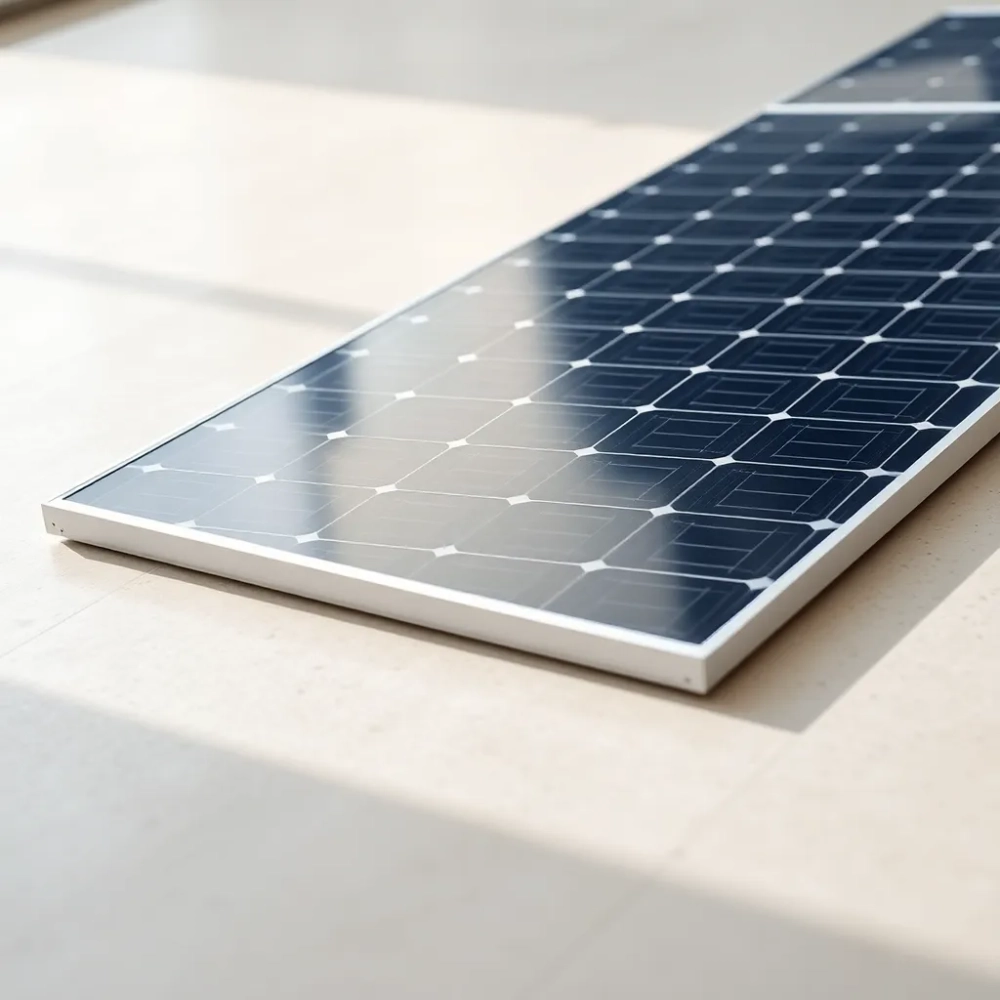

Standardowy panel fotowoltaiczny 300w wymiary przyjmuje w przedziale od 1640 do 1700 mm długości oraz 990 do 1040 mm szerokości, a więc jego obrys mieści się mniej więcej w prostokącie 1,7 × 1,0 m. Taki format wywodzi się bezpośrednio z podziału ogniw monokrystalicznych na sześć rzędów po dziesięć sztuk, co daje w sumie 60 cel krzemowych pociętych z jednego wafla. Każde z tych ogniw ma przekątną 156,75 mm (rozmiar M6) lub 158,75 mm (M6+), więc już na etapie projektowania modułu wiadomo, ile milimetrów pochłonie ramka aluminiowa, laminat EVA i szkło hartowane.

• Typowe długości i szerokości paneli 300 W
• Grubość i waga modułu fotowoltaicznego 300 W
• Jak dopasować wymiary panelu 300 W do instalacji

Przy technologii half-cut, czyli cięciu ogniw na pół, projektanci upychają 120 połówek zamiast 60 pełnych ogniw. Wymiar zewnętrzny pozostaje zbliżony, ale rozkład prądu zmienia się diametralnie, bo każda połówka pracuje przy niższym natężeniu i wyższym napięciu. To dlatego panele half-cut o mocy 300 W mierzą zwykle 1690 × 1046 mm i ważą o 200-400 g więcej niż klasyczne moduły full-cell. Różnica nie wydaje się duża, ale przy montażu na dachu o nachyleniu 40° robi się odczuwalna.

Nieco inaczej wygląda sprawa w modułach z ogniwami G1 (158,75 mm) oraz G12 (210 mm), gdzie producenci sięgają po większe wafle krzemowe. W panelach G12 standardowy moduł 300 W osiąga wymiary 1755 × 1038 mm, a więc bywa o 50-70 mm dłuższy od klasycznego M6. Powód jest czysto geometryczny: większe ogniwo potrzebuje proporcjonalnie więcej przestrzeni na krawędzi, gdzie występują mikropęknięcia obniżające sprawność.

Tolerancja wymiarowa podawana w kartach katalogowych to zwykle ±2 mm dla długości i ±1 mm dla szerokości. Na pierwszy rzut oka to detal, ale przy montażu na profilach aluminiowych sztywno osadzonych co 1700 mm owe 4 mm różnicy potrafią zablokować cały rząd. Dlatego doświadczeni instalatorzy zostawiają luz montażowy rzędu 5 mm na każdy klem, a klemy dobierają pod konkretną grubość ramy, nie pod zakres z katalogu.

Polskie normy nie narzucają wymiarów paneli, ale za to ściśle regulują obciążenie dachu. PN-EN 1991-1-3 określa, jakie masy śniegu i wiatru musi wytrzymać konstrukcja, więc ciężar jednego metra kwadratowego panelu (zwykle 10,5-12,5 kg) trzeba przeliczyć na każdy metr kwadratowy połaci. Przy module 300 W o wymiarach 1700 × 1000 mm waga oscyluje wokół 18-20 kg, a więc cztery takie panele na dachu 30 m² dają dodatkowe 240 kg, co przy projektowaniu więźby warto uwzględnić z marginesem bezpieczeństwa.

Grubość i waga modułu fotowoltaicznego 300 W

Grubość panelu 300 W waha się od 30 do 40 mm, licząc razem z ramą aluminiową. Sam pakiet ogniw (szkło, EVA, ogniwa, EVA, folia tylna) zajmuje 4-5 mm, resztę dokłada profilowana rama z aluminium 6063 T5, pełniąca jednocześnie funkcję nośną i kanału odprowadzającego wodę. W katalogach grubość podaje się z dokładnością do 0,1 mm, choć w praktyce liczy się bardziej przekrój komór ramy niż sam jej obrys.

Waga panelu 300 W zamyka się w przedziale 18-22 kg, przy czym około 70% tej masy stanowi szkło hartowane o grubości 3,2 mm. Pozostałe 30% to rama, ogniwa krzemowe i warstwy enkapsulantu. Moduły half-cut bywają o 0,5-0,8 kg cięższe od klasycznych, bo większa liczba połączeń lutowanych wymaga grubszej folii tylnej, a sznury ribbon mają większy przekrój. Ta pozornie mała różnica przy 20 panelach na dachu daje już 12-16 kg dodatkowego obciążenia.

Producenci stosują dwa podejścia do redukcji grubości. Pierwsze to zmniejszenie przekroju ramy z 35 na 30 mm, co obniża wagę o 800 g i zachowuje sztywność dzięki zastosowaniu stopu aluminium o wyższej granicy plastyczności. Drugie to przejście na szkło o grubości 2,8 mm zamiast 3,2 mm, co redukuje masę o kolejne 700 g. Oba rozwiązania wymagają jednak certyfikatu IEC 61215 potwierdzającego, że moduł po takiej operacji nadal wytrzymuje obciążenie 5400 Pa ssania wiatru i 2400 Pa parcia śniegu.

W kontekście polskiego budownictwa warto pamiętać, że panele na dachu skośnym są mocowane do szyn aluminiowych przykręconych do krokwi przez śruby dwugwintowe M10. Zbyt lekki panel może wicher potraktować jak żagiel i wyrwać mocowania, więc dolna granica wagi (ok. 16 kg dla modułu o obniżonej masie) wymaga zwiększenia liczby klem z czterech do sześciu na moduł. To dlatego przy panelach szklano-szklanych typu bifacial, gdzie masa rozkłada się symetrycznie, klemy rozmieszcza się inaczej niż przy klasycznych modułach jednostronnych.

Panele elastyczne, o których często wspomina się przy mobilnych instalacjach, mają grubość 2-3 mm i wagę 4-7 kg, ale ich moc rzadko przekracza 200 W w formacie zbliżonym do sztywnego modułu 300 W. Aby uzyskać 300 W w technologii elastycznej, potrzeba trzech paneli 100 W o wymiarach 1200 × 550 × 2,5 mm każdy, połączonych w jeden string przez złącza MC4. Łączna powierzchnia rośnie wtedy do 1,98 m², a waga spada do 18-19 kg, co w kamperze czy na łódce robi sporą różnicę przy ograniczonym dopuszczalnym obciążeniu dachu lub pokładu.

Jak dopasować wymiary panelu 300 W do instalacji

Dopasowanie wymiarów panelu 300 W do konkretnej instalacji zaczyna się od zmierzenia pola montażowego, a nie od wyboru producenta. Na dachu skośnym liczy się szerokość połaci mierzona w świetle krokwi, bo od niej zależy, ile modułów ustawionych pionowo zmieści się w jednym rzędzie. Przy standardowym module 1700 × 1000 mm w orientacji pionowej potrzeba minimum 1750 mm szerokości, a więc krokiew o rozstawie 900 mm i dachu o spadku 35° daje miejsce na jeden panel w rzędzie, podczas przy krokwiach co 1000 mm można zmieścić dwa, zachowując 30 mm luzu na rozszerzalność termiczną ramy.

Orientacja pozioma modułu (krótszym bokiem wzdłuż okapu) sprawdza się lepiej na dachach płaskich, gdzie panele ustawia się w trójkątach na stelażach balastowych. W tym wariancie moduł 1700 × 1000 mm zajmuje 1700 mm w kierunku wschód-zachód i 1000 mm w kierunku północ-południe, co pozwala uzyskać kąt 30° bez wzajemnego zacieniania przy rozstawie 1700 mm między rzędami. Przy nachyleniu 30° i szerokości geograficznej Polski (49-55° N) rzucany cień ma długość równą mniej więcej podwojonej wysokości modułu, stąd taki właśnie odstęp między rzędami.

Przy montażu na gruncie obowiązuje podobna zasada: rozstaw rzędów liczy się jako trzykrotność wysokości panelu plus 0,5 m. Moduł 300 W ustawiony pod kątem 35° ma tylną krawędź na wysokości ok. 1,15 m, więc rzędy rozdziela się co 4 m. To więcej niż na dachu, bo cień pada na płaską powierzchnię, nie na pochyłą, i nie znika po zmianie kąta padania słońca. Mniejszy odstęp zwiększa produkcję w lecie, ale w grudniu pierwszy rząd może zacienić drugi nawet przez cztery godziny dziennie, co w skali roku obniża uzysk o 8-12%.

W instalacjach mobilnych (kamper, łódka, przyczepa kempingowa) kluczowe ograniczenie to nie pole powierzchni, a dopuszczalne obciążenie dachu. Panele elastyczne 3 × 100 W o łącznej mocy 300 W ważą 6,5 kg i mają łączną powierzchnię 1,98 m², co przyda się na dachach o nośności 80-120 kg/m², a więc typowych dla busów i przyczep. Sztywny panel 300 W o masie 19 kg w takim zastosowaniu wymaga wzmocnienia konstrukcji, bo przy nagłym hamowaniu siła bezwładności potrafi przekroczyć 3 g, a to oznacza już 57 kg obciążenia punktowego.

Dobór regulatora ładowania zależy od napięcia systemu. Przy akumulatorze 12 V regulator PWM 30 A obsłuży panel 300 W, ale jego sprawność spadnie do ok. 70%, bo napięcie Vmp panelu (18 V) zostanie obcięte do napięcia akumulatora (13,8 V). Regulator MPPT przy tej samej mocy utrzyma sprawność 92-95%, bo przetwarza nadmiar napięcia na dodatkowy prąd. Przy panelu elastycznym 3 × 100 W połączonym szeregowo napięcie Vmp rośnie do 54 V, co w systemie 12 V wymaga właśnie MPPT, bo PWM po prostu nie obsłuży takiego zakresu wejściowego.

Długość przewodów z panelu do regulatora ma znaczenie większe, niż się wydaje. Przy przekroju 4 mm² i odległości 10 m spadek napięcia na samych przewodach sięga 1,2 V, czyli ok. 6% mocy. Zwiększenie przekroju do 6 mm² obniża tę stratę do 0,8 V, a przy 10 m różnica w uzysku rocznym wynosi ok. 25 kWh, czyli mniej więcej tyle, ile potrzebuje lodówka turystyczna 50 W na 500 godzin pracy. Dlatego kable PV z zestawu (zwykle 3 m) wystarczają przy montażu bezpośrednio obok regulatora, ale przy większych odległościach warto dobrać dłuższe przewody z miedzi beztlenowej.

Akumulator do zestawu 300 W

Akumulator to drugie po panelu ogniwo każdej instalacji off-grid i dobiera się go do dziennego zużycia energii, nie do mocy panelu. Panel 300 W w polskich warunkach (średnio 3,5 kWh/m²/dzień) wyprodukuje dziennie 1,05 kWh, czyli 1050 Wh. Akumulator żelowy lub AGM 12 V o pojemności 200 Ah (czyli 2400 Wh brutto) przy głębokości rozładowania 50% (ograniczenie producenta dla żywotności) oddaje 1200 Wh, a więc pokrywa cały dzienny uzysk z niewielkim zapasem na pochmurne dni. Przy akumulatorze litowo-żelazowo-fosforanowym (LiFePO4) ta sama pojemność użyteczna rośnie dwukrotnie, bo dopuszczalne rozładowanie sięga 80-90%.

Prąd ładowania akumulatora 12 V z panelu 300 W (przy MPPT) wynosi ok. 22 A, a więc akumulator 200 Ah przyjmuje pełen prąd ładowania przez pierwsze dwie godziny słoneczne, potem prąd spada wraz ze wzrostem napięcia. Akumulator AGM o pojemności 100 Ah przy takim prądzie ładowania wymaga co najmniej 8 godzin na pełne naładowanie, co w warunkach polskich listopada (6 godzin słońca) oznacza niedobór rzędu 25% dziennie. Zwiększenie pojemności do 200 Ah niweluje ten problem, ale podwaja masę akumulatora (z 30 do 60 kg), co w kamperze może wymagać wzmocnienia podłogi.

Praktyczne scenariusze użycia zestawu 300 W

W kamperze zestaw 300 W pokrywa zapotrzebowanie lodówki turystycznej 50 W pracującej 24 h (1,2 kWh), oświetlenia LED 10 W przez 5 h (0,05 kWh), ładowarki laptopa 65 W przez 3 h (0,2 kWh) i pompki wody 40 W przez 0,5 h (0,02 kWh). Łączne dzienne zużycie sięga 1,47 kWh, czyli więcej niż panel wyprodukuje zimą, ale mniej niż w lecie, gdy uzysk przekracza 1,8 kWh. Różnicę bilansuje akumulator 200 Ah, który w lecie magazynuje nadwyżkę na pochmurne dni, a w zimie wymaga wsparcia z ładowarki sieciowej lub alternatora pojazdu.

Na łódce rekreacyjnej ten sam zestaw zasila przede wszystkim autopilota 5 W (0,12 kWh/dzień), echosondę 10 W (0,24 kWh), oświetlenie kabiny 15 W (0,15 kWh) i radio VHF 6 W w trybie nasłuchu (0,14 kWh). Razem 0,65 kWh, a więc panel 300 W pokrywa to zapotrzebowanie z trzykrotnym nadmiarem, co pozwala zostawić akumulator w spokoju nawet przy dwudniowym postoju w marinie bez dostępu do lądu. Nadwyżka mocy wystarcza też do ładowania telefonów, tabletu i aparatu fotograficznego bez uruchamiania generatora.

Na działce rekreacyjnej bez przyłącza energetycznego 300 W obsługuje kosiarkę elektryczną 1200 W podczas 1 h pracy dziennie (1,2 kWh), pompę hydroforową 800 W przez 30 min (0,4 kWh) oraz oświetlenie altany LED 20 W przez 6 h (0,12 kWh). Suma 1,72 kWh przekracza możliwości pojedynczego panelu, ale akumulator LiFePO4 200 Ah (3,84 kWh użytecznej pojemności) buforuje różnicę i przy dwóch słonecznych dniach pełni rolę magazynu energii na cały tydzień pracy bez słońca.

W systemie awaryjnym (backup przy zaniku sieci) panel 300 W współpracuje z inwerterem hybrydowym i akumulatorem 5 kWh. W razie awarii sieci priorytetowo zasilane są lodówka (100 W), oświetlenie (50 W), router internetowy (15 W) i ładowarka telefonu (10 W), czyli 175 W poboru ciągłego. Przy akumulatorze 5 kWh zapas energii wystarcza na 28 godzin autonomii, a panel 300 W w słoneczny dzień odświeża akumulator do pełna w ciągu 6 godzin. To rozwiązanie nie zastąpi agregatu, ale przy krótkich przerwach w dostawie prądu eliminuje konieczność jego uruchamiania.

Najczęstsze pytania instalatorów

Czy jeden regulator 30 A wystarczy do trzech paneli 100 W? Tak, pod warunkiem że panele połączone są równolegle i ich łączny prąd zwarciowy nie przekracza 30 A. Trzy panele 100 W przy Isc = 6,05 A dają 18,15 A, a więc regulator 30 A ma zapas rzędu 65%. Połączenie szeregowe (napięcie 54 V, prąd 6 A) też mieści się w zakresie, ale wymaga regulatora MPPT obsługującego napięcie wejściowe powyżej 50 V.

Czy panel elastyczny 300 W jest gorszy od sztywnego? Pod względem sprawności tak, ogniwa fleksyjne mają sprawność o 2-3 punktów procentowych niższą niż klasyczne monokrystaliczne, bo krzem w nich jest cieńszy i bardziej podatny na mikropęknięcia. Pod względem praktycznym nie, bo elastyczność pozwala zamontować moduł na powierzchni zakrzywionej, a waga 6,5 kg umożliwia instalację tam, gdzie sztywny panel by się nie zmieścił lub obciążył konstrukcję.

Jak często czyścić panele elastyczne? Pył i ptasie odchody obniżają uzysk o 5-15% w ciągu miesiąca, a po deszczu zabrudzenia schną i tworzą trudniejszą do usunięcia warstwę. Czyszczenie miękką ściereczką z wodą destylowaną co dwa tygodnie w sezonie letnim przywraca pełną sprawność. Unikaj detergentów, bo mogą uszkodzić powłokę ETFE chroniącą ogniwa.

Czy zestaw wymaga uziemienia? W instalacjach stacjonarnych tak, rama panelu i obudowa regulatora muszą być połączone z uziomem fundamentowym lub szyną wyrównawczą budynku przewodem miedzianym 6 mm². W kamperze i na łódce uziemienie realizuje się przez masę pojazdu lub płytę masową jednostki pływającej, do której podłącza się minus akumulatora. Brak uziemienia w tych zastosowaniach nie jest groźny dla użytkownika, ale zwiększa ryzyko uszkodzenia elektroniki przy wyładowaniu atmosferycznym.

Dobra rada: Przy wymiarowaniu instalacji na dachu skośnym zawsze odejmij 100 mm od szerokości połaci na każdą krawędź kalenicy i okapu, bo panele nie mogą wystawać poza krawędź dachu ze względu na obciążenie wiatrem bocznym. W polskich normach PN-EN 1991-1-4 strefa brzegowa stanowi 10% szerokości budynku i wymaga zwiększonej liczby klem mocujących.

Dobór panelu o mocy 300 W to nie tylko kwestia mocy szczytowej podanej w watach, ale przede wszystkim dopasowania wymiarów, grubości i wagi do konstrukcji, na której ma pracować. Znajomość formatu 1700 × 1000 × 35 mm i masy 18-22 kg pozwala szybko ocenić, czy dach, pokład lub stelaż udźwignie planowaną liczbę modułów. W przypadku instalacji mobilnych te same wartości mocy przy trzech panelach elastycznych 100 W dają łącznie 6,5 kg zamiast 19 kg, kosztem większej powierzchni i nieco niższej sprawności. Świadomy wybór między tymi wariantami zależy od tego, co w danej instalacji jest ograniczeniem: masa, miejsce czy kąt nachylenia.

Źródła danych: PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 1991-1-4 (obciążenie wiatrem), IEC 61215 (certyfikacja modułów krystalicznych), katalogi producentów ogniw M6 i G12, dane meteorologiczne IMGW dla średniego nasłonecznienia w Polsce.
