Panel fotowoltaiczny 400W – jakie ma wymiary i czy zmieści się na Twoim dachu?

Panel fotowoltaiczny 400W wymiary to pytanie, które pada, gdy na dachu lub działce zaczyna brakować miejsca, a moc instalacji musi konkretnie się zmieścić w dostępnej powierzchni. Różnica pięciu centymetrów długości albo pół kilograma wagi potrafi zdecydować, czy ułożysz panele w jednym rzędzie, czy będziesz kombinował z przesunięciami. Odpowiedź poniżej wykracza poza suchą tabelkę, bo sam rozmiar modułu wynika z fizyki ogniw, a nie z widzimisię producenta.

• Waga i grubość panelu 400W dlaczego ma to znaczenie dla dachu?
• Wymiary paneli monokrystalicznych 400W vs polikrystalicznych porównanie w centymetrach
• Ile paneli 400W zmieścisz na typowym dachu? Praktyczna kalkulacja
• Panel 400W a moc 450W różnice w wymiarach, które Cię zaskoczą

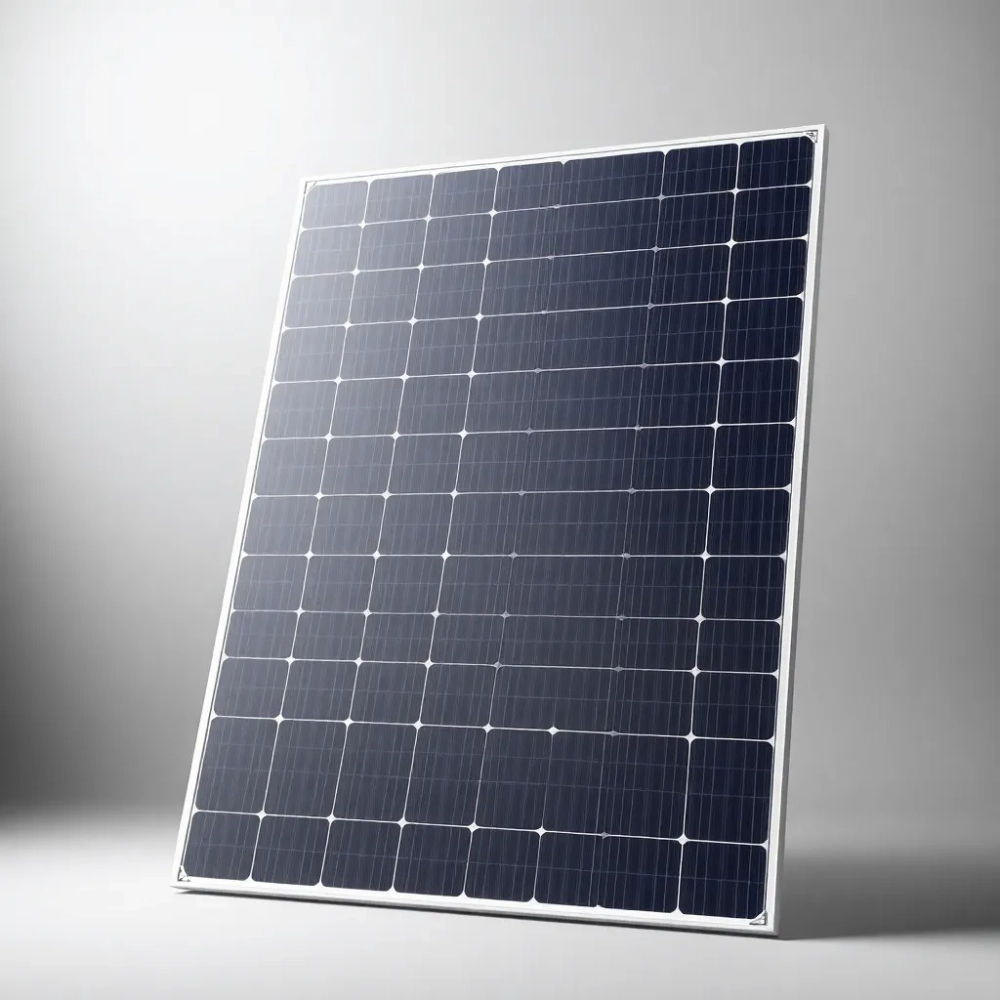

Większość paneli 400W, jakie spotkasz na rynku, mieści się w przedziale 1722-1755 mm długości oraz 1133-1134 mm szerokości. Grubość ramy to zazwyczaj 30-35 mm, a waga waha się od 19,5 do 21,5 kg. Te wartości to nie przypadek. Każdy milimetr ramy i każdy gram masy wynikają z konieczności utrzymania 120 lub 144 ogniw monokrystalicznych w jednej płaszczyźnie, bez naprężeń, które po pięciu latach pracy na dachu zrobiłyby z modułu sito.

Waga i grubość panelu 400W dlaczego ma to znaczenie dla dachu?

Typowy panel 400W waży od 19,5 do 21,5 kg, co przy standardowej instalacji dachowej daje obciążenie rzędu 12-15 kg/m² samego modułu. Razem z konstrukcją montażową, hakami, szynami i okablowaniem dochodzi dodatkowe 3-5 kg/m². Na starszym dachu z więźbą o krokwie co 80-90 cm takie obciążenie wciąż mieści się w granicach normy, ale na lekko zużytej konstrukcji z desekowaniem z lat 90. może wymagać wzmocnienia.

Grubość modułu, liczona z ramą, wynosi najczęściej 30 mm, choć zdarzają się wersje 32 i 35 mm. Różnica niby niewielka, ale mechanika mocowania wygląda inaczej. Cieńsze profile aluminiowe lepiej przylegają do szyny montażowej, a grubsze lepiej znoszą punktowe obciążenia śniegiem. Fizyka jest prosta: więcej aluminium przy ramie to większy moment bezwładności, a więc panel ugina się mniej pod ciężarem zalegającego śniegu.

Na dachach płaskich balastowych masa panelu staje się atutem. Moduł 400W o wadze 21 kg lepiej trzyma się na wspornikach bez konieczności wiercenia w poszyciu, bo sam ciężar generuje tarcie potrzebne do stabilizacji. Dach skośny z kolei wymaga, by waga jednego panelu nie przekraczała możliwości pojedynczego haka dachowego, którego typowy udźwig to 40-60 kg. Przy ogniwie ważącym 21 kg hak udźwignie dwa moduły bez żadnego dyskomfortu, ale próba powieszenia trzech na jednym mocowaniu to już proszenie się o kłopoty.

Przed zakupem warto zlecić ocenę stanu więźby dachowej uprawnionemu konstruktorowi. Koszt takiej ekspertyzy to zwykle 300-600 zł, a potrafi uchronić przed wymianą poszycia za kilkanaście tysięcy złotych.

Norma PN-EN 1991-1-3 definiuje obciążenia śniegiem w zależności od strefy klimatycznej. W woj. małopolskim czy podkarpackim to strefa II lub III, gdzie obciążenie charakterystyczne sięga 0,9-1,2 kN/m². Panel 400W z ramą o grubości 30 mm i wadze 21 kg znosi takie warunki bez odkształceń, ale tylko wtedy, gdy mocowanie zostało dobrane zgodnie z kartą techniczną producenta, a nie „na oko" przez montażystę.

Wymiary paneli monokrystalicznych 400W vs polikrystalicznych porównanie w centymetrach

Panele monokrystaliczne 400W to najczęściej moduły o wymiarach 1755 × 1134 × 35 mm i wadze 21-21,5 kg. Cechą charakterystyczną jest budowa oparta na ogniwach w technologii half-cut, zwykle 120 połówek połączonych w 6 stringów. Dzięki temu sprawność modułu sięga 20,5-21,5%, a strata mocy przy częściowym zacienieniu spada o połowę w porównaniu z klasycznym ogniwem.

Panele polikrystaliczne 400W, które wciąż pojawiają się w ofertach, mierzą 1956-2000 mm długości i 992-1000 mm szerokości. Są dłuższe, węższe i cięższe od monokrystalicznych, a ich sprawność oscyluje wokół 17-18%. Większy rozmiar to pokłosie niższej gęstości mocy. Żeby zrobić 400W z mniej wydajnych ogniw, trzeba ich po prostu więcej na module, a to rozciąga konstrukcję.

Na dachu, gdzie liczy się każdy metr kwadratowy, monokrystaliczny panel 400W wygrywa. Na dużej połaci dachowej lub instalacji naziemnej, gdzie długość modułu polikrystalicznego ułatwia układanie w długich rzędach, różnica nie jest już tak dramatyczna. Wartość sprawności przekłada się na uzyski z kilowata, a nie z modułu, więc instalacja 6 kW na monokrystalicznych zajmie 28-30 m², a na polikrystalicznych 33-35 m².

W obu przypadkach mechanika działania ogniwa jest identyczna. Fotony wpadające w krzem wybijają elektrony z pasma walencyjnego do pasma przewodzenia, a powstały ładunek jest zbierany przez kontakty metalowe. Różnica polega na budowie kryształu. Monokrystaliczne ogniwa to wycięte z jednego, ciągnionego wlewka krzemu, polikrystaliczne to spiek wielu mniejszych kryształów. Granice ziaren w polikrystalicznym ogniwie rozpraszają nośniki ładunku, obniżając sprawność, ale jednocześnie czyniąc moduł tańszym w produkcji.

Ile paneli 400W zmieścisz na typowym dachu? Praktyczna kalkulacja

Standardowy dach jednorodzinnego domu o powierzchni 120-150 m² to połacie o wymiarach 8-10 m długości i 6-8 m szerokości. Po odjęciu pasa okapu, komina, okien połaciowych i strefy bezpieczeństwa od kalenicy, do dyspozycji zostaje zwykle 35-45 m² powierzchni użytkowej. Na taką połać wchodzi 16-18 paneli 400W w układzie pionowym, czyli instalacja o mocy 6,4-7,2 kW.

Przy układzie pionowym (moduł 1134 mm × 1755 mm) na jednej szerokości połaci mieści się 3-4 rzędy paneli. Przy układzie poziomym (moduł 1755 mm × 1134 mm) zyskujemy więcej rzędów, ale każdy rząd musi być krótszy, bo długość modułu w poziomie to już 1755 mm, co w świetle krokwi ogranicza liczbę modułów w rzędzie do 3-4. Matematyka jest prosta: pion = więcej paneli w rzędzie, poziom = więcej rzędów, ale krótszych.

Warto przy tym pamiętać, że każdy panel 400W o wymiarach 1755 × 1134 mm potrzebuje około 5 m² powierzchni dachu. To więcej niż wynika z czystego pola powierzchni modułu, bo dochodzą odstępy między panelami (zwykle 20-30 mm), strefy montażowe przy krawędzi dachu (minimum 30 cm od okapu i kalenicy w strefie I i II wiatrowej) oraz przejścia serwisowe dla instalatora.

Przed zakupem modułów naszkicuj połacie dachu w skali 1:50 na kartce milimetrowej. Narysuj każdy panel jako prostokąt 18 × 11 cm i pomnóż przez swoją skalę. Trzydzieści minut pracy ołówkiem pozwoli uniknąć sytuacji, w której zostaje jeden panel, który nie wchodzi na dach.

Przy więźbie dachowej o krokwiach w rozstawie 80-90 cm panele w układzie pionowym (1134 mm szerokości) wymagają haka na każdej krokwi lub co drugiej. Układ poziomy (1755 mm) zwykle potrzebuje dwóch punktów mocowania na krokiew. To nie jest kosmetyka, bo właśnie rozkład obciążeń na krokwie decyduje o bezpieczeństwie konstrukcji.

Panel 400W a moc 450W różnice w wymiarach, które Cię zaskoczą

Panel 450W ma zwykle 1855-1903 mm długości i 1133-1134 mm szerokości. Jest więc dłuższy o 100-140 mm od typowego 400W, ale tak samo szeroki. Waga rośnie do 22-24 kg, grubość ramy wciąż oscyluje wokół 30-35 mm. Dodatkowe 50W mocy to wynik wyższej sprawności ogniw (21,5-22,5%) oraz zwiększenia ich liczby do 144 lub zastosowania ogniw typu N zamiast P.

Większa długość modułu 450W przekłada się na wymagania dotyczące krokwi. Przy rozstawie 80 cm moduł 1755 mm w układzie poziomym potrzebuje dwóch haków na krokiew, a moduł 1903 mm w tym samym układzie potrzebuje nadal dwóch haków, ale odległość między nimi rośnie o 15 cm. To wymusza sprawdzenie momentu zginającego krokwi, zwłaszcza w starszych domach z belkami 8 × 16 cm.

Przy ograniczonej powierzchni dachu wybór 450W zamiast 400W daje wymierny zysk. Instalacja 7,2 kW na panelach 400W to 18 modułów zajmujących ok. 36 m², a ta sama moc na panelach 450W to 16 modułów zajmujących ok. 34 m². Różnica dwóch metrów kwadratowych bywa decydująca, gdy na dachu sterczy komin lub lukarna. Z drugiej strony montaż każdego panelu 450W wymaga większej precyzji, bo dłuższy moduł jest bardziej wrażliwy na nierówności krokwi.

Na dachach o mniejszym kącie nachylenia (10-15°) różnica w długości między 400W a 450W wpływa na wzdłużne przesunięcie rzędów. Przy układzie pionowym i kącie 12° panel 1755 mm rzuca cień na kolejny rząd odległy o ok. 4,5 m, a panel 1903 mm na 4,9 m. Konsekwencja jest prosta: wyższe moduły potrzebują większego odstępu między rzędami, by nie zacieniać się nawzajem zimą, gdy słońce świeci nisko.

Cena 450W jest wyższa o 100-200 zł za moduł, ale na instalacji 7 kW daje to 1600-3200 zł różnicy. Za taką kwotę można dokupić magazyn energii o pojemności 2-3 kWh, co w dłuższej perspektywie da większą oszczędność niż 500W dodatkowej mocy szczytowej. Wartość pieniądza w czasie działa tu bezlitośnie, bo 7 kW z paneli 400W produkuje rocznie ok. 7000 kWh, a 7,2 kW z paneli 450W ok. 7200 kWh. Różnica uzysków to raptem 200 kWh rocznie, czyli ok. 130 zł przy obecnej cenie energii z sieci.

Nie łącz paneli 400W i 450W w jednym stringu. Różnica napięcia roboczego i prądu zwarciowego między modułami o różnej mocy potrafi obniżyć uzyski całego łańcucha o 10-15%. Jeśli dach zmusza do mieszania, lepiej użyć oddzielnych MPPT w inwerterze hybrydowym niż liczyć na cud kompatybilności.

Kiedy wymiary panelu 400W nie pasują?

Na dachach z lukarnami, oknami balkonowymi czy krótkimi połaciami (poniżej 4 m) standardowy moduł 1755 mm po prostu nie wchodzi. W takiej sytuacji lepiej wrócić do paneli 350-370W o wymiarach 1665-1700 mm, niż forsować układ z 400W i zostawiać puste kwadraty. Każdy niewykorzystany metr kwadratowy to potencjalne 180-200 kWh rocznej produkcji, które przejdą instalacji koło nosa.

Na dachach balastowych, gdzie liczy się waga, panel 400W o masie 21 kg wypada gorzej niż cieńsze moduły 360W ważące 16-18 kg. Balast na dachu płaskim to dodatkowe 15-25 kg/m², więc oszczędzenie 3 kg na module w skali 20 paneli daje 60 kg mniej, co pozwala zredukować koszt bloczków betonowych pod wspornikami. Na dachu skośnym ten argument nie działa, bo panele nie są balastowane, tylko mocowane mechanicznie.

Przy instalacjach naziemnych, gdzie moduły nie są ograniczone długością krokwi, panel 400W o wymiarach 1755 mm ustępuje pola modułom 500-550W o długości 2094-2278 mm. Dłuższy moduł w naziemnej ramie aluminiowej to mniej konstrukcji nośnej na kilowat mocy, a więc niższy koszt inwestycji. Na dachu ta ekonomia znika, bo ograniczeniem staje się geometria połaci.

Dobór modułu 400W pod kątem wymiarów sprowadza się do trzech zmiennych: powierzchni połaci, nośności krokwi i kąta nachylenia. Każdy milimetr długości i każdy gram wagi przekłada się na liczbę sztuk w instalacji, a ta na moc przyłączeniową i uzyski roczne. Przy planowaniu montażu warto zacząć od szkicu dachu w skali, a dopiero potem przeglądać katalogi. Inżynier w fotowoltaice zaczyna od dachu, nie od panelu.

Źródła danych: PN-EN 1991-1-3 (obciążenia śniegiem), PN-EN 61400 (norma turbin wiatrowych stosowana analogicznie do obciążeń wiatrem w PV), ustawa o odnawialnych źródłach energii (Dz.U. 2015 poz. 478 z późn. zm.), karty techniczne modułów monokrystalicznych 400W dostępne na stronach producentów (Jinko Solar, JA Solar, Longi, Trina Solar), dane NFOŚiGW o programie „Mój Prąd" oraz „Czyste Powietrze" (nfosigw.gov.pl), raport Instytutu Energetyki Odnawialnej (ieo.pl) o sprawności modułów PV w warunkach polskich.
