Panel fotowoltaiczny 450W wymiary – kompletny przewodnik dla każdego dachu

Waga panelu fotowoltaicznego 450W i jej wpływ na konstrukcję dachu

Masa modułu o mocy 450 W mieści się zwykle w przedziale 21-24 kg, a po uwzględnieniu aluminiowej konstrukcji montażowej, okablowania oraz mikroinwerterów lub optymalizatorów, obciążenie dachu rośnie do około 13-18 kg/m². To mniej niż pokrycie z dachówki ceramicnej, która sama potrafi ważyć 40-55 kg/m², dlatego większość standardowych więźb dachowych w domach jednorodzinnych przyjmuje takie obciążenie bez dodatkowego wzmocnienia.

• Waga panelu fotowoltaicznego 450W i jej wpływ na konstrukcję dachu
• Wymiary paneli 450W różnych producentów porównanie popularnych modeli
• Jak wymiary panelu 450W przekładają się na moc instalacji i ilość zajmowanego miejsca
• Dobór powierzchni dachu i rozstawu montażowego dla paneli 450W
• Najczęstsze błędy przy planowaniu instalacji paneli 450W
• Standardy i przepisy regulujące montaż paneli 450W

Dach musi jednak przenieść nie tylko ciężar statyczny, lecz także siły ssące i parcie wiatru. Zgodnie z normą PN-EN 1991-1-4 (Eurokod 1) oddziaływania wiatru wyznacza się na podstawie strefy wiatrowej, wysokości budynku i ekspozycji terenu. W praktyce oznacza to, że na budynku położonym na otwartej przestrzeni w strefie I lub II dochodzi do momentu, w którym łączne obciążenie paneli i śniegu przekracza 100 kg/m² obciążenia charakterystycznego. Wtedy warto sprawdzić stan krokwi i odległość między nimi.

Rodzaj pokrycia dachowego odgrywa tu rolę niebagatelną. Blacha trapezowa i blachodachówka przenoszą ciężar bez problemu, o ile blacha ma grubość co najmniej 0,5 mm i jest mocowana do łat w rozstawie nie rzadszym niż co 35 cm. Gont bitumiczny oraz papa wymagają użycia śrub dwugwintowych z uszczelką EPDM, bo inaczej punkt mocowania zaczyna przeciekać po dwóch-trzech sezonach. Dachówka ceramiczna lub betonowa najczęściej wymaga demontażu fragmentu pokrycia i montażu haków nad krokwią, bo inaczej panel po prostu zsunie się pod własnym ciężarem przy silnym wietrze.

Warto pamiętać, że polskie przepisy budowlane nie wymagają pozwolenia na budowę dla instalacji PV o mocy do 50 kW montowanej na budynku mieszkalnym. Wystarczy zgłoszenie do rejestru instalacji OZE, a w przypadku budynków wpisanych do rejestru zabytków lub na obszarze objętym ochroną konserwatorską, dodatkowa zgoda konserwatora. Od 2022 roku zgłoszenie mikroinstalacji można złożyć przez portal Mój Prąd, co znacząco skróciło ścieżkę formalną.

Dach płaski o kącie nachylenia do 10° wymaga innego podejścia. Zamiast tradycyjnych szyn stosuje się systemy balastowe z bloczkami betonowymi o masie 20-30 kg na hak, co pozwala uzyskać kąt 10-15° bez penetracji pokrycia. Balast musi jednak zostać przeliczony z uwzględnieniem strefy wiatrowej i kategorii terenu, bo inaczej konstrukcja po prostu odleci przy pierwszej silnej wichurze.

Sprawdzenie nośności dachu warto powierzyć konstruktorowi, jeśli budynek ma więcej niż 20 lat. W dokumentacji projektowej starszych domów rzadko uwzględniano tak intensywne obciążenia pokrycia, a wymiana krokwi lub wzmocnienie więźby potrafi kosztować tyle, co zakup samych paneli. Lepiej zapłacić 600-900 zł za ekspertyzę, niż potem walczyć z ugięciem dachu albo reklamacją u ubezpieczyciela.

Wymiary paneli 450W różnych producentów porównanie popularnych modeli

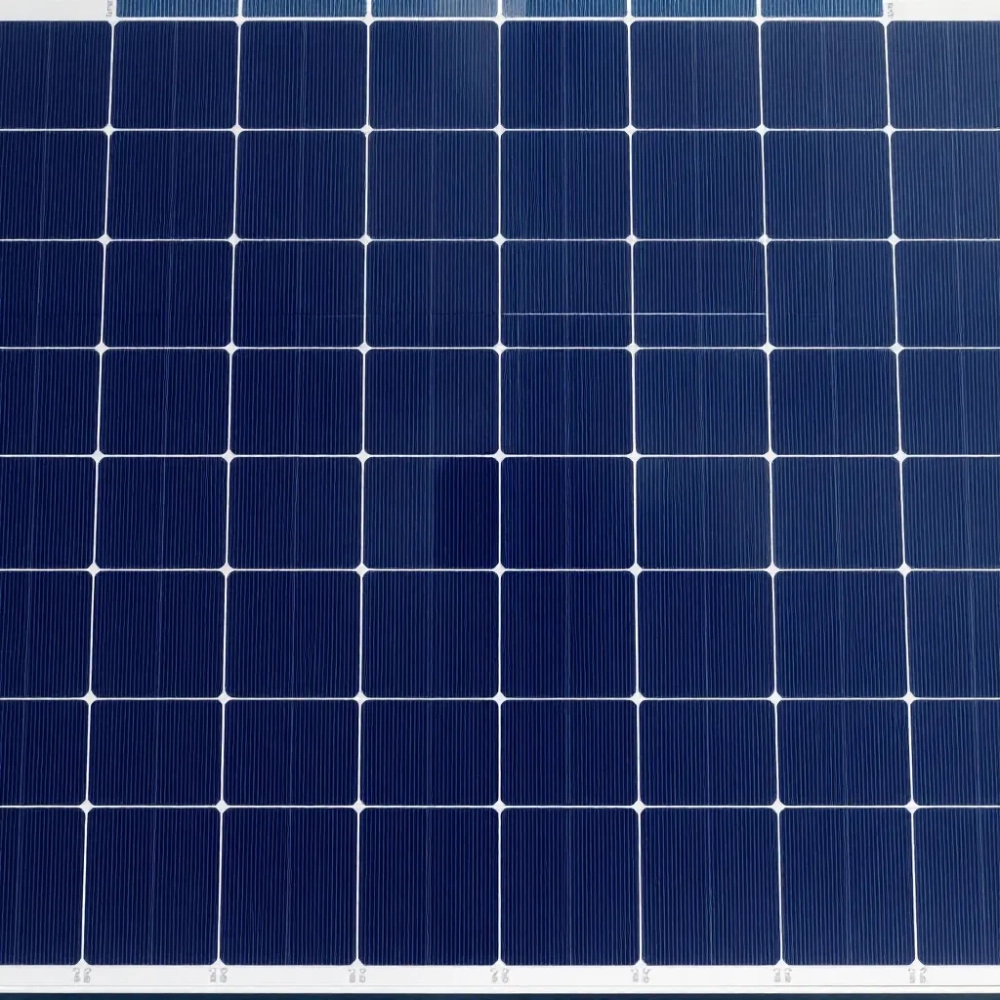

Standardowy panel fotowoltaiczny 450W wymiary przyjmuje najczęściej w granicach 1722 × 1134 × 30 mm, choć zdarzają się moduły o długości 1755 mm lub szerokości 1046 mm. Te różnice wynikają z dwóch rzeczy: liczby ogniw oraz formatu wafla krzemowego. Starsze konstrukcje bazująły na ogniwach 156 mm (M2), a nowsze na 166 mm (M6) i 182 mm (M10). Im większy wafel, tym więcej powierzchni czynnej w ramce i wyższa sprawność modułu.

Grubość ramy to kolejny parametr, który wpływa na fizyczną geometrię modułu. Najpopularniejsze są ramy 30 mm i 35 mm, choć ostatnio wracają konstrukcje 25 mm, lżejsze o około 0,8 kg. Cieńsza rama oznacza mniejsze obciążenie dachu, ale też mniejszą odporność na obciążenia śniegiem. Zgodnie z normą IEC 61215 panel musi wytrzymać nacisk 5400 Pa od strony czołowej i 2400 Pa od strony tylnej, co przekłada się na około 550 kg/m² obciążenia testowego.

Sprawność modułu rośnie z generacją ogniwa. Panele M2 osiągały sprawność 19,5-20,5%, współczesne M10 dochodzą do 21,8%, a najnowsze konstrukcje typu N (TBC, HJT, TOPCon) przekraczają 22,5%. Wyższa sprawność oznacza, że z tej samej powierzchni uzyskasz więcej energii, ale sam panel zajmuje tyle samo miejsca. To ważna informacja przy planowaniu liczby modułów na dachu o ograniczonej powierzchni.

Waga panelu fotowoltaicznego 450W różni się też w zależności od technologii backcontactu. Moduły z ogniwami shingled (bez widocznych szyn busbar) mają więcej połączeń elektrycznych i są cięższe o około 1 kg. Z kolei panele bifacjalne z podwójnym szkłem potrafią ważyć nawet 27-28 kg, co wynika z zastosowania dwóch tafli hartowanego szkła o grubości 2,0 mm zamiast folii EVA na spodniej stronie.

Jak wymiary panelu 450W przekładają się na moc instalacji i ilość zajmowanego miejsca

Pojedynczy panel fotowoltaiczny 450W wymiary ma takie, że jeden moduł zajmuje powierzchnię około 1,95 m². Dla instalacji 6 kWp potrzebujesz 13-14 paneli, co daje łączną powierzchnię czynną rzędu 26-28 m². Dodając odstępy montażowe i strefy buforowe, realnie potrzebujesz około 32-35 m² wolnej połaci dachu.

Sprawność modułu decyduje o tym, ile metrów kwadratowych musisz poświęcić na kilowat mocy. Panel o sprawności 20,5% potrzebuje 4,9 m²/kWp, a panel o sprawności 22% już tylko 4,5 m²/kWp. Ta różnica wygląda na niewielką, ale przy instalacji 10 kWp przekłada się na 4 m² mniej zajmowanej powierzchni. Na małym dachu o połaci 50 m² to już realna zmiana, która decyduje o tym, czy zmieścisz wszystkie moduły w jednym ciągu.

Orientacja paneli ma znaczenie nie tylko teoretyczne, ale i praktyczne. Moduły skierowane dokładnie na południe przy kącie 30-35° dają w Polsce około 950-1050 kWh/kWp rocznie. Odchylenie o 30° w kierunku wschodnim lub zachodnim obniża uzysk o 5-8%, ale pozwala lepiej rozłożyć produkcję w ciągu dnia. Jeśli dach jest podzielony na dwie połacie o różnej orientacji, montaż paneli na obu stronach daje bardziej stabilny profil generacji niż forsowanie układu wschód-zachód na jednej połaci.

Zacienienie pojedynczego modułu wpływa na cały łańcuch paneli połączonych szeregowo. Tradycyjny falownik stringowy reaguje na najsłabsze ogniwo, ograniczając prąd całego łańcucha. Stąd w instalacjach narażonych na cień z kominów, anten czy sąsiednich budynków stosuje się optymalizatory mocy lub mikroinwertery. Ich dodatkowy koszt rzędu 400-700 zł za punkt potrafi się jednak zwrócić w 3-4 lata przy regularnym zacienieniu choćby 15% powierzchni panelu.

Wymiary panelu 450W wpływają też na liczbę punktów mocowania. Na dachu skośnym potrzeba zwykle 4 uchwytów krawędziowych i 2 środkowych na każdy moduł, przy czym rozstaw szyn montażowych wynosi standardowo od 800 do 1200 mm. Przy większych rozstawach rośnie ryzyko ugięcia panelu pod obciążeniem śniegiem, a przy mniejszych konstrukcja staje się niepotrzebnie ciężka. Producenci modułów podają w kartach technicznych dopuszczalne obciążenia punktowe i rozstawy, więc warto je sprawdzić przed montażem.

Przelicznik powierzchni dla popularnych mocy instalacji wygląda następująco: 3 kWp to 7 paneli i około 16 m², 5 kWp to 11 paneli i 25 m², 10 kWp to 22 panele i 50 m², a 15 kWp to 33 panele i 75 m². Te wartości uwzględniają już margines na strefy buforowe i odstępy między rzędami.

Dobór powierzchni dachu i rozstawu montażowego dla paneli 450W

Minimalna powierzchnia dachu potrzebna do zamontowania jednego panelu 450W to około 2,2 m² (sam moduł plus margines 10 cm z każdej strony). W praktyce dochodzi jeszcze zapas na odstęp między rzędami paneli, który chroni przed wzajemnym zacienieniem. Przy kącie nachylenia 30° i montażu w jednym rzędzie ten odstęp nie jest potrzebny, ale już przy układzie wielorzędowym na dachu płaskim wynosi co najmniej 0,8 m między kolejnymi rzędami paneli.

Rozstaw szyn montażowych zależy od strefy wiatrowej i kąta nachylenia dachu. W strefie I (większość Polski centralnej i zachodniej) i II (Pomorze, Suwalszczyzna, Podkarpacie) przy kącie 30-40° stosuje się rozstaw 900-1100 mm. W strefie III (tereny górskie i podgórskie) trzeba go zmniejszyć do 700-800 mm lub zwiększyć liczbę haków mocujących. To samo dotyczy dachów o kącie powyżej 45°, gdzie siły ssące wiatru znacząco rosną.

Przy planowaniu instalacji warto uwzględnić nie tylko powierzchnię, ale też kształt połaci dachowej. Okna połaciowe, kominy, lukarny i wywietrzniki potrafią zjeść nawet 15-20% potencjalnej powierzchni montażowej. Czasem jedno okno dachowe w środku połaci uniemożliwia ustawienie ciągu paneli i zmusza do podzielenia instalacji na dwa mniejsze stringi. To z kolei oznacza dodatkowy koszt sprzętowy rzędu 1000-2500 zł.

Kierunek montażu szyn powinien być prostopadły do krokwi, bo wtedy śruby dwugwintowe trafiają w nośny element konstrukcji dachu. Montaż równoległy do krokwi wymaga użycia specjalnych mostków lub wzmocnień, które zwiększają koszt konstrukcji o 30-50%. Przy starszych dachach o rozstawie krokwi powyżej 90 cm warto rozważyć dodatkowe łaty wzmacniające, bo inaczej śruby mogą wypaść z drewna przy silnym wietrze.

Sprawdzenie stanu pokrycia dachowego przed montażem to krok, którego nie warto pomijać. Jeśli dachówka ma już 15-20 lat i widać pierwsze pęknięcia, montaż paneli bez wymiany pokrycia może skończyć się koniecznością demontażu całej instalacji za kilka lat. Koszt wymiany dachówki przy zainstalowanych panelach to dodatkowe 80-120 zł/m² w stosunku do standardowej wymiany, bo trzeba zdejmować i zakładać moduły. Lepiej wymienić pokrycie najpierw i cieszyć się spokojem na kolejne 30 lat.

Unikaj montażu paneli w miejscach narażonych na zacienienie od drzew, które dziś mają 5 metrów, a za 8 lat mogą mieć 12 metrów. Korona drzewa liściastego rośnie rocznie około 40-60 cm, a iglaste jeszcze szybciej w pierwszych latach po posadzeniu. Zacienienie nawet 10% powierzchni modułu obniża jego wydajność o 30-40%, jeśli w łańcuchu nie ma optymalizatorów mocy.

Najczęstsze błędy przy planowaniu instalacji paneli 450W

Najczęstszym błędem jest niedoszacowanie powierzchni potrzebnej pod instalację. Inwestorzy planują 20 paneli na dachu o połaci 45 m², zapominając o odstępach serwisowych i strefach buforowych. Realnie potrzebują wtedy 55-60 m². Drugą grupę pomyłek stanowi zbyt ciasny rozstaw rzędów na dachu płaskim, co prowadzi do wzajemnego zacienienia paneli i spadku uzysków o 8-12% w miesiącach zimowych.

Źle dobrany kąt nachylenia paneli to kolejna klasyczna pułapka. Montaż modułów na dachu o kącie 12° zamiast optymalnych 30-35° kosztuje inwestora około 8-10% rocznej produkcji. To strata rzędu 600-800 kWh rocznie dla instalacji 6 kWp, czyli ponad 400 zł przy obecnych cenach energii w taryfie G11. W perspektywie 25 lat sumuje się to w dziesiątki tysięcy złotych.

Zaniedbanie wentylacji pod panelami prowadzi do przegrzewania modułów, a sprawność ogniw krzemowych spada o około 0,3-0,5% na każdy stopień powyżej 25°C. Latem, kiedy dach nagrzewa się do 50-60°C, panel może pracować w temperaturze 70-80°C i tracić dodatkowe 15-20% sprawności. Rozwiązaniem jest zachowanie minimum 10 cm szczeliny między panelem a dachem oraz unikanie montażu bezpośrednio na papie bez stelaża.

Brak zabezpieczenia przeciwpożarowego to błąd formalny i praktyczny. Moduły PV muszą być oznakowane zgodnie z normą PN-EN 62446, a instalacja powinna posiadać wyłącznik prądu stałego widoczny z poziomu gruntu. Bez tego strażacy nie są w stanie bezpiecznie interweniować przy pożarze budynku, a ubezpieczyciel może odmówić wypłaty odszkodowania. Koszt oznakowania i wyłącznika to raptem 300-500 zł, a brak tej kwoty w budżecie może skutkować odmową wypłaty odszkodowania sięgającego setek tysięcy.

Pomijanie przeglądów okresowych to ostatni, ale równie kosztowny błąd. Po 6-8 latach eksploatacji warto sprawdzić stan złączek MC4, dokręcić mocowania i wyczyścić panele z mchów oraz ptasich odchodów. Zanieczyszczenia potrafią obniżyć wydajność instalacji o 5-8% rocznie, a ich usunięcie zajmuje kilka godzin i kosztuje około 400-600 zł. Bez przeglądu drobna usterka zamienia się w awarię całego stringu.

Standardy i przepisy regulujące montaż paneli 450W

Montaż instalacji fotowoltaicznej w Polsce reguluje kilka aktów prawnych i norm technicznych. Kluczowa jest norma PN-HD 60364-7-712, która opisuje wymagania dla instalacji elektrycznych niskiego napięcia z modułami fotowoltaicznymi. Określa ona m.in. przekroje przewodów, zabezpieczenia nadprądowe oraz wymogi dotyczące ochrony przeciwporażeniowej.

Norma PN-EN 62446-1 definiuje z kolei wymagania dokumentacyjne dla instalacji PV. Każda instalacja powyżej 6,5 kWp musi posiadać schemat elektryczny, kartę modułów, protokół pomiarowy oraz plan rozmieszczenia paneli na dachu. Te dokumenty są niezbędne przy odbiorze instalacji przez zakład energetyczny i stanowią podstawę do uzyskania gwarancji producenta modułów.

Od 2019 roku obowiązuje w Polsce uproszczona procedura zgłoszenia mikroinstalacji do operatora sieci dystrybucyjnej. Dokumenty składa się przez portal przyłączeniowy OSD lub za pośrednictwem autoryzowanego instalatora. Operator ma 30 dni na wymianę licznika na dwukierunkowy, a od 2022 roku nowe instalacje mogą korzystać z net-billingu, czyli rozliczenia energii wprowadzonej do sieci po cenie rynkowej RCEm.

Ustawa o odnawialnych �ródłach energii (OZE) z 2015 roku wraz z późniejszymi nowelizacjami reguluje zasady przyłączenia mikroinstalacji do sieci oraz prawa prosumenta. Prosument może rozliczać energię wprowadzoną do sieci w stosunku 1:0,8 (net-billing) lub 1:0,7 dla starszych instalacji (net-metering). Te proporcje zmieniają się stopniowo, dlatego nowe instalacje mają mniej korzystne warunki rozliczenia niż te zgłoszone przed kwietniem 2022 roku.

W przypadku instalacji powyżej 50 kW wymagane jest pozwolenie na budowę oraz projekt budowlany sporządzony przez uprawnionego architekta. W praktyce dotyczy to głównie farm fotowoltaicznych, ale warto o tym pamiętać przy planowaniu większych instalacji na budynkach komercyjnych.

Źródła danych i przepisów

Informacje o wymiarach i masie paneli fotowoltaicznych 450W oparto na kartach technicznych producentów modułów oraz normie IEC 61215 dotyczącej klasyfikacji modułów krystalicznych. Dane o obciążeniach wiatrem i śniegiem zaczerpnięto z normy PN-EN 1991-1-4 (Eurokod 1) oraz PN-EN 1991-1-3. Wytyczne dotyczące instalacji elektrycznych zgodne są z normą PN-HD 60364-7-712 i PN-EN 62446-1. Przepisy dotyczące przyłączenia mikroinstalacji i prosumenta opisano w ustawie o odnawialnych źródłach energii oraz w taryfie OSD (Tauron, PGE, Enea, Energa). Programy dotacyjne (Mój Prąd, Czyste Powietrze) dostępne są na stronie mojprad.gov.pl oraz czystepowietrze.gov.pl. Warto też zapoznać się z wytycznymi Polskiego Towarzystwa Fotowoltaicznego (pv-polska.pl) oraz publikacjami Instytutu Energetyki Odnawialnej (ieo.pl).

Jeśli planujesz instalację na swoim dachu, zacznij od zmierzenia wolnej połaci i sprawdzenia kąta nachylenia. Te dwie liczby powiedzą ci więcej niż dziesiątki ofert producentów, bo dopasowanie mocy instalacji do realnej powierzchni dachu to pierwszy krok do opłacalnej inwestycji.
