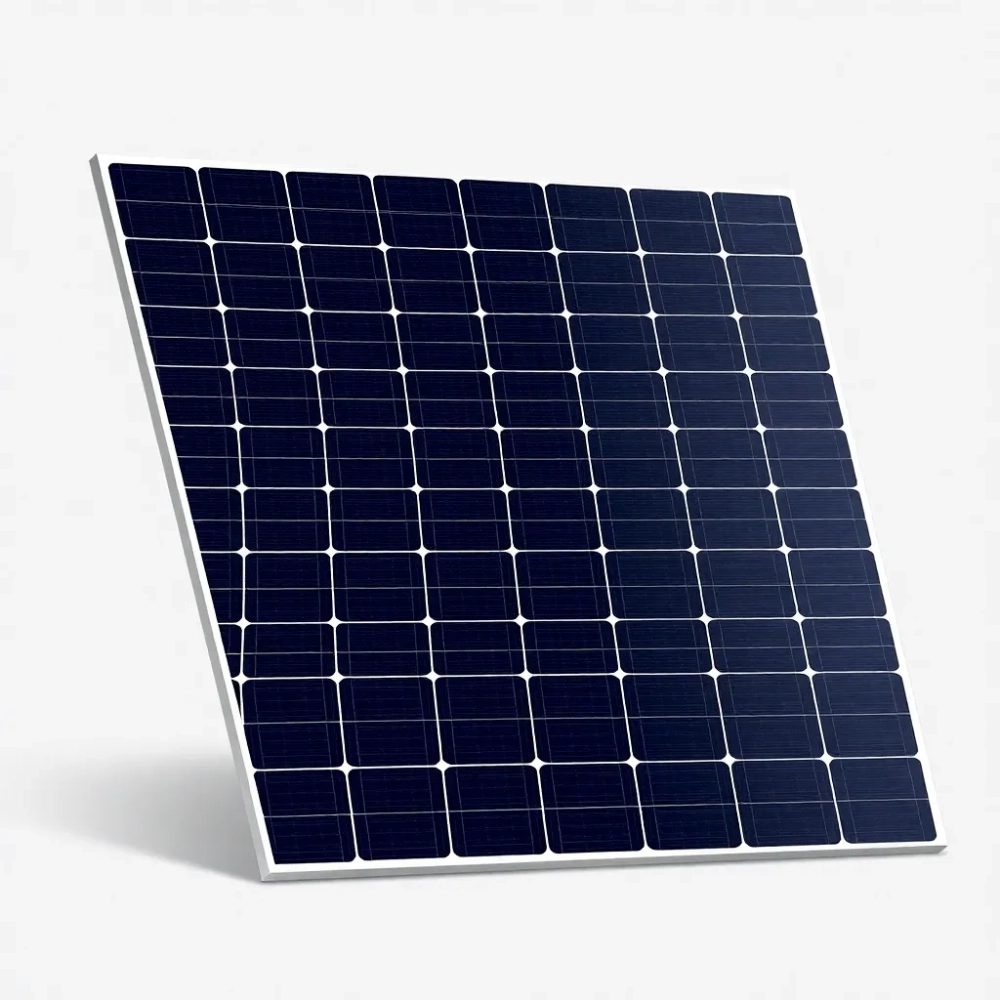

Panel fotowoltaiczny 550W – wymiary i dopasowanie

Wstęp: Wybór panelu 550 W to nie tylko liczba na tabliczce znamionowej — to zadanie logistyczne i projektowe. Dwa główne dylematy to: jak pogodzić moc z dostępną powierzchnią dachu oraz jak oszacować obciążenie i sposób montażu, żeby konstrukcja była bezpieczna i ekonomiczna. Trzeci wątek to ergonomia: większy panel = mniej elementów elektrycznych, lecz trudniejsza obsługa, transport i większa potrzeba precyzyjnego rozmieszczenia.

• Wymiary paneli 550W – wartości kluczowe
• Jak mierzyć wymiary modułu 550W
• Wg metryki: długość, szerokość, grubość panelu 550W
• Wpływ wymiarów na montaż i konstrukcję
• Zoptymalizowany układ modułów 550W pod wymiar
• Standardy i tolerancje wymiarów paneli 550W
• Przykładowe wymiary popularnych paneli 550W
• Panel fotowoltaiczny 550W wymiary – Pytania i odpowiedzi

Analiza wymiarów i danych technicznych

Patrząc na tabelę: najmniejszy wariant ma największą gęstość mocy, co ułatwia planowanie miejsc o ograniczonej powierzchni, natomiast większe formaty obniżają liczbę modułów i torów elektrycznych na instalację, ale zwiększają masę i powierzchnię pojedynczej jednostki. Ceny rosną skokowo wraz z rozmiarem i zaawansowaniem konstrukcji, a logistycznie paleta z większymi modułami zajmuje więcej miejsca i waży więcej, co przekłada się na koszty transportu i potrzeby montaży.

Wymiary paneli 550W – wartości kluczowe

Najważniejsze liczby są proste do zapamiętania i niezbędne przy wstępnym projekcie: długość modułu 550 W zwykle mieści się w przedziale 2,28–2,50 m, szerokość 1,13–1,25 m, grubość ramy 30–40 mm, masa 28–34 kg, a powierzchnia 2,5–3,1 m². To wartości robocze, które pozwalają obliczyć liczbę modułów na dach o znanej powierzchni i oszacować całkowitą masę instalacji. Na początku projektowania warto wziąć najgorszy scenariusz — największe wymiary i masę — żeby uniknąć problemów przy montażu i transporcie.

Zobacz także: Panel fotowoltaiczny 1000W: cena, ROI i wybór

Różnice wynikają głównie z typu ogniw (np. 182 mm vs 210 mm) i układu ogniw (pełne, half-cut, multi-busbar), ale też z konstrukcji ramy i użytych materiałów. Większy format nie zawsze znaczy „lepszy” — czasami zwiększona powierzchnia przekłada się na niższą gęstość mocy i inne wyzwania instalacyjne. Dlatego wartości kluczowe traktujemy jako punkt odniesienia, a nie jako jedyną podstawę decyzji.

W praktyce projektów warto trzymać zapas przestrzenny: przewidzieć 30–50 mm szczeliny między panelami i dodatkowe miejsce na otwory montażowe oraz kable. Taka rezerwa ułatwia dopasowanie do haków i konstrukcji nośnej oraz poprawia wentylację modułów, co wpływa na ich efektywność temperaturową i trwałość.

Jak mierzyć wymiary modułu 550W

Mierzenie panelu powinno być metodyczne: najpierw mierzysz wymiary zewnętrzne ramy (długość i szerokość), potem grubość ramy w najszerszym punkcie, a na końcu lokalizację otworów montażowych i odległość od górnej krawędzi do złącza. Do pracy używaj miarki stalowej 2–5 m i suwmiarki do grubości ramy; notuj każdy pomiar, bo tolerancje mogą wpłynąć na dobór szyn montażowych i dystansów.

Zobacz także: Panel fotowoltaiczny 600W – wymiary i wymiary paneli

• Krok 1: zmierz długość od zewnętrznej krawędzi ramy do drugiej krawędzi.
• Krok 2: zmierz szerokość analogicznie, z uwzględnieniem strefy montażowej.
• Krok 3: zmierz całkowitą grubość ramy i wysokość od dolnej krawędzi do środka złącza.
• Krok 4: odczytaj rozmieszczenie otworów montażowych i ich rozstaw, zapisz tolerancję.

Dokumentuj też wagę pojedynczego modułu i rozmiar opakowania, bo to wpływa na logistykę i potrzebny sprzęt do rozładunku. Przy większych instalacjach rozwaga w pomiarach przekłada się bezpośrednio na szybkość montażu i uniknięcie korekt konstrukcji nośnej w trakcie pracy.

Wg metryki: długość, szerokość, grubość panelu 550W

Podstawową metryką jest pole powierzchni modułu, które oblicza się jako długość razy szerokość i które bezpośrednio wpływa na gęstość mocy (W/m²). Dla przykładu panel 2278×1134 mm ma powierzchnię ≈2,58 m² i przy mocy 550 W daje gęstość ≈213 W/m²; to istotny wskaźnik przy porównywaniu różnych formatów i technologii. Grubość, choć mała liczbowo, decyduje o sposobie montażu i sposobie prowadzenia kabli pod ramą.

Przy obliczeniach uwzględniaj marginesy: realne miejsce montażu może wymagać szczeliny wentylacyjnej 30–50 mm na krawędziach oraz odstępu między rzędami, liczonego od krawędzi panelu. W projektowaniu instalacji na połaci dachowej liczy się też orientacja ogniw względem kalenicy i ewentualne przesunięcie połaci, co wymusza uwzględnienie wymiarów w dwóch osiach i operowanie metryką netto — czyli powierzchnią potrzebną realnie pod moduły.

Zobacz także: Panel fotowoltaiczny 500W: dokładne wymiary

Grubość ramy warto mierzyć osobno od wysokości szkła, bo niektóre konstrukcje mają niskoprofilową ramę 30 mm, inne masywniejszą 40 mm z dodatkowymi profilami usztywniającymi; od tej liczby zależy dobór śrub i dystansów montażowych.

Wpływ wymiarów na montaż i konstrukcję

Wymiary modułów wpływają na liczbę punktów mocowania i długość szyn montażowych: większe panele wymagają dłuższych prowadnic i rzadziej rozmieszczonych punktów mocowania, ale jednocześnie większe pole narażone jest na siły wiatru i momenty zginające. To ważne przy projektowaniu konstrukcji wsporczej — trzeba policzyć obciążenia skupione i dopasować przekroje profili, aby spełnić normy nośności. Dlatego projektant zaczyna od wymiarów modułu i od tego uzależnia rozstaw haków i przekroje belek.

Zobacz także: Panel fotowoltaiczny 800W: poznaj wymiary!

Kolejny istotny element to rozkład masy: cięższy, ale mniejszy moduł może dawać mniejsze obciążenie powierzchniowe niż lżejszy, ale większy panel, dlatego istotne są wartości masa/m² oraz momenty obrotowe przy wiatrach. Przy dachach o ograniczonej nośności, zwłaszcza dachów przeszklonych i konstrukcji lekkich, dobór modułu decyduje o konieczności wzmocnień. W praktyce powstają kompromisy między liczbą modułów, kosztami profili i kosztem wzmocnień konstrukcji.

Logistyka montażu też zależy od wymiarów: im większy format, tym trudniejszy transport i manipulacja na dachu, częściej wymagane są dodatkowe instrukcje BHP i sprzęt podnośnikowy; to realny koszt, który trzeba uwzględnić w kalkulacji instalacji.

Zoptymalizowany układ modułów 550W pod wymiar

Od razu: kluczowa jest minimalizacja strat powierzchniowych i cień rzucany przez krawędzie. Zoptymalizowany układ zaczyna się od rozplanowania rzędów i odstępów między nimi tak, aby zachować jak najmniejszą odległość potrzebną dla wentylacji i uniknąć zacienienia między rzędami. W praktyce oznacza to wyrysowanie symulacji rzutu dachu z dokładnymi wymiarami modułów i odległościami montażowymi, a następnie dopasowanie liczby paneli i torów do falownika.

Zobacz także: Szczotka teleskopowa do mycia paneli fotowoltaicznych 2025

Przykładowo: dach 10×6 m może pomieścić różną liczbę paneli w zależności od wyboru wariantu z tabeli — przy wariancie 1 (2,58 m²) teoretycznie zmieści się więcej modułów niż przy wariancie 3 (3,12 m²), ale liczba torów i maksymalne napięcie stringu też się zmienia. Projektując, wyliczamy layout tak, by liczba paneli na string była optymalna dla MPPT i by minimalizować ilość przewodów i punktów połączeń.

W układzie warto uwzględnić także logistykę montażu: krótsze moduły łatwiej wnieść przez luk dachowy, ale więcej elementów zwiększa czas łączeń. Optymalizacja powinna łączyć kryteria mechaniczne, elektryczne i operacyjne.

Standardy i tolerancje wymiarów paneli 550W

Moduły produkowane są zgodnie z międzynarodowymi normami, które określają m.in. wymiar złącza, odporność na obciążenie mechaniczne i podstawowe wymiary, ale dopuszczalne są tolerancje produkcyjne: zwykle ±2–3 mm w długości i szerokości oraz ±1–2 mm w grubości ramy. Tolerancje te mają znaczenie przy precyzyjnym doborze uchwytów i długości szyn, bo kumulacja błędów na całej linii montażowej może prowadzić do konieczności korekt na dachu.

W dokumentacji modułu zwykle znajdziemy szczegółową tabelę wymiarów montażowych, położenia otworów i tolerancji; projektant powinien korzystać z tych danych, a nie jedynie z ogólnych rozmiarów. Dodatkowo opakowanie i paletowanie wprowadza kolejne wymiary logistyczne: wysokość palety, waga i ilość sztuk na palecie wpływają na koszt transportu i rozładunku.

Warto też zwrócić uwagę na zgodność wymiarów z systemami montażowymi — producenci systemów często podają kompatybilne zakresy wymiarów i tolerancji, co ułatwia dobór elementów i eliminuje późniejsze problemy montażowe.

Przykładowe wymiary popularnych paneli 550W

Wśród popularnych wariantów 550 W spotykamy panele o wymiarach z tabeli: 2278×1134×30 mm (2,58 m², 28,5 kg), 2410×1134×35 mm (2,74 m², 31,8 kg) i 2500×1250×35 mm (3,12 m², 34 kg). Te konkretne zestawy liczb pozwalają na szybkie przeliczenie: ile paneli zmieści się na danym dachu, jaka będzie całkowita masa instalacji i ile przewodów i torów trzeba zaplanować. Ceny orientacyjne z tabeli pokazują, że różnica kosztu pojedynczego modułu wynosi zwykle kilkaset złotych i powinna być porównana z kosztami montażu.

Dla przykładu: instalacja 10 kW oparta na panelach 550 W wymaga około 18–19 modułów, co w wariancie 1 zajmie ~46–49 m², a w wariancie 3 — ~56–59 m²; ta różnica może przesądzić wybór formatu, zwłaszcza przy ograniczonej powierzchni dachu. Wybierając format trzeba więc policzyć: koszt modułów + koszt robocizny i ewentualne koszty dodatkowych wzmocnień konstrukcji nośnej.

Panel fotowoltaiczny 550W wymiary – Pytania i odpowiedzi

• Jakie są typowe wymiary panelu fotowoltaicznego 550W? Typowe wymiary to około 2270 mm długości i 1130 mm szerokości, grubość około 40 mm.

• Czy wymiary różnią się między producentami? Różnice zwykle mieszczą się w kilku centymetrach; najczęściej mieszczą się w zakresie 2270–2300 mm długości i 1120–1135 mm szerokości.

• Jak dobrać wymiary do konstrukcji montażowej? Sprawdź powierzchnię instalacji oraz rozstaw otworów montażowych; większość modułów ma zbliżony rozstaw, co ułatwia dopasowanie do ram i listw montażowych.

• Czy istnieją mniejsze wersje paneli 550W? Na rynku bywają moduły o zbliżonej mocy z nieco innymi wymiarami, jednak 550W to zazwyczaj większy format; jeśli potrzebujesz mniejszych, rozważ moduły o nieco niższej mocy lub inne warianty.
