Wymiary paneli fotowoltaicznych – kompletny przewodnik 2026

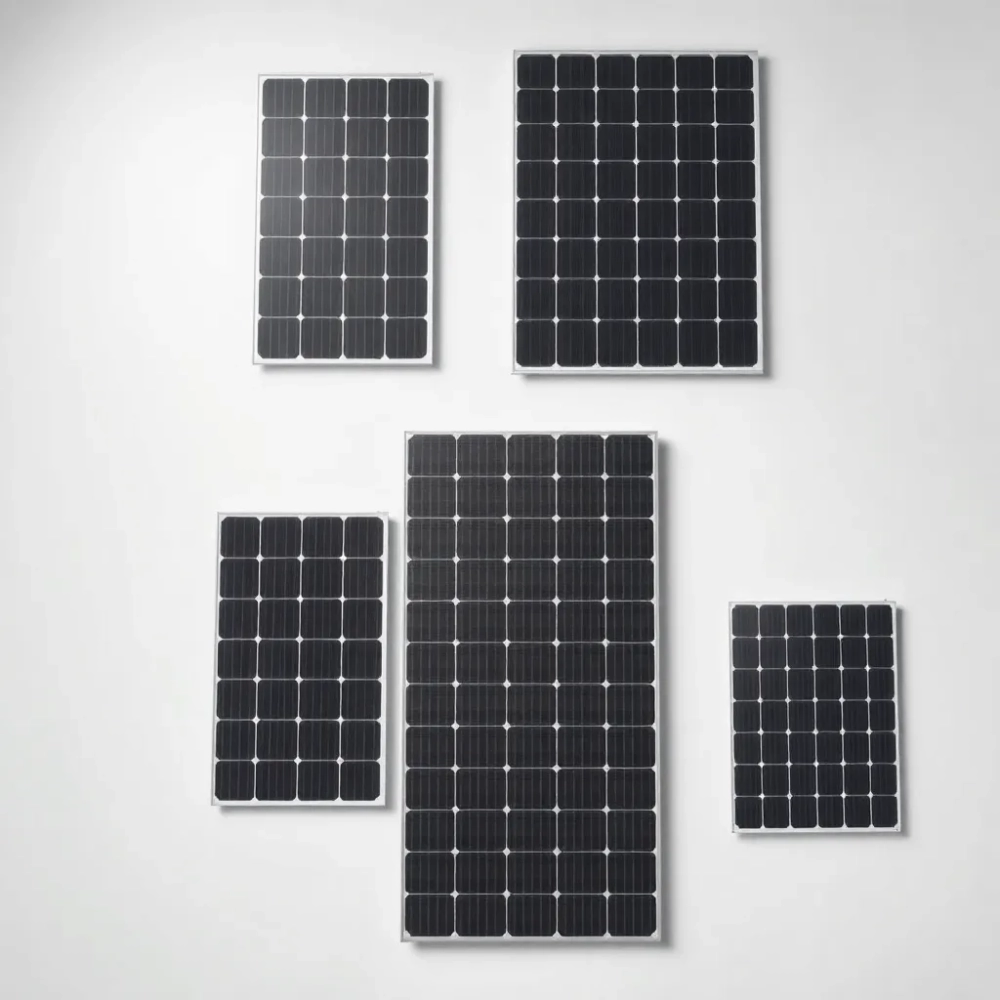

Wymiary paneli fotowoltaicznych wg mocy: od 300 Wp do 750 Wp

Rozmiar modułu PV idzie w parze z mocą, jaką jest w stanie wygenerować w warunkach STC (1000 W/m², AM 1.5, 25°C ogniwa). Każde kolejne 50 Wp wymaga fizycznie większej powierzchni ogniw albo ich większej liczby w obrębie jednej ramy. Moduły 300 Wp mieszczą się zwykle w obrysie 1640 × 992 mm, podczas gdy 500 Wp sięgają już 2094 × 1038 mm. Największe dostępne na rynku konstrukcje 700-750 Wp przekraczają 2382 × 1126 mm.

• Wymiary paneli fotowoltaicznych wg mocy: od 300 Wp do 750 Wp
• Wymiary paneli fotowoltaicznych a rozmiar ogniwa (M2 do M12)
• Ile waży panel fotowoltaiczny i jak wymiary wpływają na dach
• Ile paneli zmieści się na dachu: wzór i przykład krok po kroku
• Wymiary niestandardowe: half-cut, shingled, elastyczne
• Rozmiar ma znaczenie: praktyczne implikacje przed zakupem

Przy wyborze wielkości trzeba uwzględnić trzy ograniczenia: nośność dachu, dostęp do transportu pionowego (winda, rusztowanie) oraz regulacje lokalne. W Niemczech moduły powyżej 2 m² wymagają dodatkowej zgody nadzoru budowlanego. W Polsce nie ma takiego limitu, choć norma PN-EN 1991-1-1 (Eurocode 1) nakłada obowiązek sprawdzenia nośności konstrukcji przed montażem.

Master-tabela: moc, wymiar, waga, zastosowanie

Wzrost wymiarów wynika bezpośrednio z przejścia na większe wafle krzemowe. Moduł 750 Wp zawiera 132 ogniwa G12 lub 156 ogniw M10 w układzie half-cut, co tłumaczy, dlaczego jego powierzchnia sięga prawie 2,8 m². Dla inwestora oznacza to mniej punktów montażowych, ale też konieczność użycia dźwigu lub windy dekarskiej przy instalacji.

Kluczowa zasada: panel 600 Wp+ na dachu skośnym domu jednorodzinnego rzadko ma sens ekonomiczny. Moduł tej wielkości waży ponad 27 kg, a jego transport na wysokość drugiej kondygnacji wymaga specjalistycznego sprzętu. Koszt wynajmu windy dekarskiej to 400-900 zł za dzień, co dla jednego dnia montażu podnosi cenę instalacji o 50-120 zł na każdy panel.

Wymiary paneli fotowoltaicznych a rozmiar ogniwa (M2 do M12)

Ewolucja rozmiaru ogniwa krzemowego wyznacza kolejną oś porównawczą przy wyborze modułu. Standard M2 (156,75 mm) dominował do 2018 roku i ustąpił miejsca M6 (166 mm), M10 (182 mm) oraz M12 (210 mm). Każdy kolejny skok zwiększa moc pojedynczego ogniwa o 12-18%, jednocześnie obniżając koszt produkcji na wat mocy.

Większe ogniwo przekłada się na wymiar całego modułu. Moduł 400 Wp z ogniwami M2 miał wymiary 1726 × 1016 mm i zawierał 60 ogniw. Współczesny moduł 400 Wp z ogniwami M10 mieści 108 half-cells w obrysie 1722 × 1134 mm. Różnica w szerokości wynika z formatu wafla oraz odstępów między ogniwami wynoszących typowo 2 mm.

Tabela: rozmiar ogniwa a wymiar modułu

Klient końcowy rzadko zwraca uwagę na format ogniwa, a jednak ma on bezpośrednie przełożenie na decyzje zakupowe. Ogniwa M10 i G12 wykazują niższą degradację roczną (0,45% zamiast 0,55% w M6) oraz lepszą odporność na mikropęknięcia dzięki większej powierzchni. To fizyka: większy wafel absorbuje naprężenia mechaniczne na większym obszarze, więc punktowy stres termiczny nie powoduje tak łatwo pęknięcia.

Przyszłość należy do perovskitów i tandemów krzem-perowskit, które już w 2025 roku osiągnęły sprawność laboratoryjną 34,6% (NREL). Komercjalizacja tych technologii zrewolucjonizuje wymiary paneli: przy sprawności 30%+ moduł 400 Wp zmieści się w obrysie 1400 × 900 mm. Trend świadomie zmierza ku mniejszym, lżejszym i mocniejszym modułom.

Ile waży panel fotowoltaiczny i jak wymiary wpływają na dach

Waga modułu rośnie proporcjonalnie do powierzchni, ale w sposób nieliniowy. Moduł standardowy szkło-folia o wymiarach 1755 × 1038 mm waży 19,5-21 kg, podczas gdy moduł szkło-szkło tej samej wielkości osiąga 23-25 kg. Różnica 3-4 kg wynika z zastąpienia tylnej warstwy EVA drugą taflą szkła hartowanego o grubości 2 mm, co podnosi odporność na grad i PID.

Obciążenie dachu liczy się w kilogramach na metr kwadratowy powierzchni połaci, nie na panel. Instalacja 6 kWp składa się zwykle z 15 paneli 400 Wp, każdy o powierzchni 1,82 m². Łączna masa modułów wynosi 300-330 kg, ale rozkłada się na 27 m² dachu, dając 11-12 kg/m². Polskie normy budowlane (Eurocode 1, PN-EN 1991-1-1) przewidują dla dachów skośnych dopuszczalne obciążenie stałe rzędu 80-150 kg/m², więc margines bezpieczeństwa wynosi 7-13-krotność.

Tabela: obciążenie dachu w zależności od mocy panelu

Przed podpisaniem umowy warto zlecić rzeczoznawcy budowlanemu sprawdzenie nośności krokwi i łat. Konstrukcje dachowe z lat 60. i 70., wykonane z drewna sosnowego o przekroju 8 × 16 cm, zwykle spełniają wymagania dla instalacji do 10 kWp. Stropy prefabrykowane typu WPS w blokach z wielkiej płyty wymagają dodatkowej ekspertyzy, bo ich nośność użytkowa wynosi często tylko 150 kg/m².

Uwaga praktyczna: Moduły o masie przekraczającej 30 kg utrudniają pracę jednej osobie. Ekipa monterska składa się zwykle z dwóch instalatorów, ale bez windy dekarskiej czas montażu rośnie o 40-60%. Na dachach o nachyleniu powyżej 35° panel 700 Wp wymaga trzeciego montażysty asekurującego transport.

Ile paneli zmieści się na dachu: wzór i przykład krok po kroku

Obliczenie liczby paneli wymaga uwzględnienia trzech stref: odstępu od krawędzi dachu (minimum 50 cm od okapu i 30 cm od kalenicy), odstępów między panelami (2 cm w pionie i poziomie) oraz marginesu na konstrukcję montażową. Praktyczny wzór wygląda następująco:

Powierzchnia użytkowa dachu = (długość połaci − 0,8 m) × (szerokość połaci − 0,6 m) × 0,85

Współczynnik 0,85 kompensuje nieregularności dachu, kominy, okna połaciowe oraz strefę komunikacyjną montażystów. Dla dachu dwuspadowego o wymiarach 10 × 8 m (80 m²) uzyskujemy: (10 − 0,8) × (8 − 0,6) × 0,85 = 58,7 m² powierzchni użytkowej.

Panel 400 Wp o wymiarach 1755 × 1038 mm zajmuje 1,82 m². Liczba paneli = 58,7 ÷ 1,82 = 32 sztuki, co daje instalację 12,8 kWp. Taki wynik potwierdza regułę kciuka: 1 kWp wymaga około 6,5-7,5 m² dachu skośnego. Przy panelach 500 Wp (powierzchnia 2,17 m²) ta sama połać pomieści 27 modułów, czyli 13,5 kWp.

Tabela: liczba paneli na typowym dachu 100 m²

* dla Polski centralnej, nachylenie 35°, azymut południowy

Wymiary niestandardowe: half-cut, shingled, elastyczne

Poza klasycznymi modułami 60 i 72 ogniw rynek oferuje rozwiązania odbiegające od standardu. Panele half-cut dzielą każde ogniwo na dwie połowy, co zmniejsza opór wewnętrzny i podnosi sprawność o 1-2%. Wymiar zewnętrzny pozostaje identyczny jak w module pełnych ogniw, ale układ wewnętrzny różni się konfiguracją stringów.

Panele shingled układają ogniwa jak dachówki, bez widocznych odstępów. Moduł shingled 400 Wp mierzy 1755 × 1038 mm i zawiera 340 pasków krzemowych zamiast 120 prostokątnych ogniw. Efekt: większa powierzchnia aktywna (sprawność 21,5% zamiast 19,5%) i lepsza odporność na zacienienie częściowe, bo każdy pasek działa niezależnie.

Porównanie: standard / half-cut / shingled / elastyczny

Panele elastyczne o grubości 3 mm i wadze poniżej 4 kg otwierają niszę mobilną, ale ich sprawność pozostaje o 3-4 punktu procentowego niższa niż w modułach szklanych. Na dachu domu jednorodzinnego nie mają ekonomicznego sensu, chyba że konstrukcja nie wytrzyma obciążenia klasycznych paneli.

Moduły bifacjalne (dwustronne) generują prąd zarówno z przedniej, jak i tylnej strony, pochłaniając światło odbite od dachu lub gruntu. Zysk energetyczny sięga 8-15% w zależności od albedo powierzchni. Na dachu skośnym pokrytym ciemną dachówką ceramiczną (albedo 0,10-0,15) zysk spada poniżej 5%, więc inwestycja w droższy moduł bifacjalny zwraca się dopiero na dachu płaskim z membraną białą lub na konstrukcji naziemnej nad żwirem.

Rozmiar ma znaczenie: praktyczne implikacje przed zakupem

Wybór modułu o wymiarach 1755 × 1038 mm zamiast 2094 × 1038 mm zmienia logistykę montażu, ale nie moc pojedynczego panela na metr kwadratowy. Sprawność wyrażona w procentach pozostaje podobna (19,5-20,8%), więc gęstość energetyczna paneli 400 Wp i 500 Wp różni się tylko o 6-8% na korzyść większych modułów. Wyższa moc wynika głównie z większej powierzchni, nie z lepszej fizyki ogniwa.

Koszt transportu paneli rośnie wraz z ich gabarytami. Standardowa paleta mieści 26-30 paneli 400 Wp lub 20-24 moduły 600 Wp. Przy wadze palety 600-700 kg potrzebny jest samochód z windą hydrauliczną, a jej wynajem to 250-400 zł dziennie. Dla małych instalacji 3-6 kWp transport jednej palety z panelami 400 Wp kosztuje 180-250 zł, co stanowi 1,5-2,5% wartości materiałów.

Checklista przed zakupem

• Pomiar dachu uwzględniający kominy, okna połaciowe i strefy zacienienia
• Sprawdzenie nośności konstrukcji dla planowanej masy instalacji (krokiew min. 8 × 16 cm)
• Weryfikacja dostępu transportowego dla palet z panelami (brama, podjazd, winda)
• Sprawdzenie odstępów od krawędzi zgodnie z PN-EN 1991-1-1 i lokalnym planem zagospodarowania
• Kompatybilność z inwerterem (zakres napięcia MPP, maksymalny prąd zwarcia)
• Dostępność windy dekarskiej przy montażu modułów powyżej 25 kg

Rada praktyczna: Dla dachu o powierzchni użytkowej 40-60 m² najlepiej sprawdzają się moduły 400-450 Wp. Łączą rozsądną cenę (380-450 zł/m²) z łatwym transportem i montażem bez windy. Panele 600 Wp+ rezerwuj dla instalacji naziemnych i dachów przemysłowych, gdzie logistyka nie stanowi bariery.

Regulacje prawne dotyczące fotowoltaiki w Polsce nie narzucają sztywnych wymiarów paneli, choć w Niemczech obowiązuje granica 2 m² dla uproszczonej procedury zgłoszenia. W przypadku gruntowych farm solarnych o mocy powyżej 1 MW wymagana jest decyzja środowiskowa, a projekt musi uwzględniać normę PN-EN 62477 dotyczącą bezpieczeństwa urządzeń energoelektronicznych.

• Standardowy panel fotowoltaiczny ma dziś wymiary 1755 × 1038 mm i waży 19-21 kg
• Moduły 400 Wp to najbardziej uniwersalny wybór dla dachów skośnych
• Panele 600 Wp+ wymagają windy dekarskiej i sprawdzenia nośności dachu
• Format ogniwa M10 (182 mm) oferuje najlepszy balans mocy, ceny i trwałości
• 1 kWp zajmuje 6,5-7,5 m² powierzchni dachu po uwzględnieniu odstępów

Dobór wymiarów paneli wpływa nie tylko na moc, ale też na koszt windy, czas montażu i liczbę punktów mocowania. Przy planowaniu instalacji powyżej 10 kWp warto skonsultować projekt z doświadczonym instalatorem, który zweryfikuje nośność dachu, dostęp komunikacyjny i zgodność z lokalnymi warunkami zabudowy.

Źródła danych i norm: specyfikacje techniczne producentów modułów PV (datasheets), raporty PVEL (PV Evolution Labs) oraz EUPD Research za lata 2024-2025; norma PN-EN 1991-1-1 (Eurocode 1 obciążenia konstrukcji); norma PN-EN 62477 (bezpieczeństwo urządzeń energoelektronicznych); dane NREL (National Renewable Energy Laboratory) dotyczące sprawności ogniw laboratoryjnych; raport SolarPower Europe „Global Market Outlook 2024-2028" (solarpowereurope.org).
