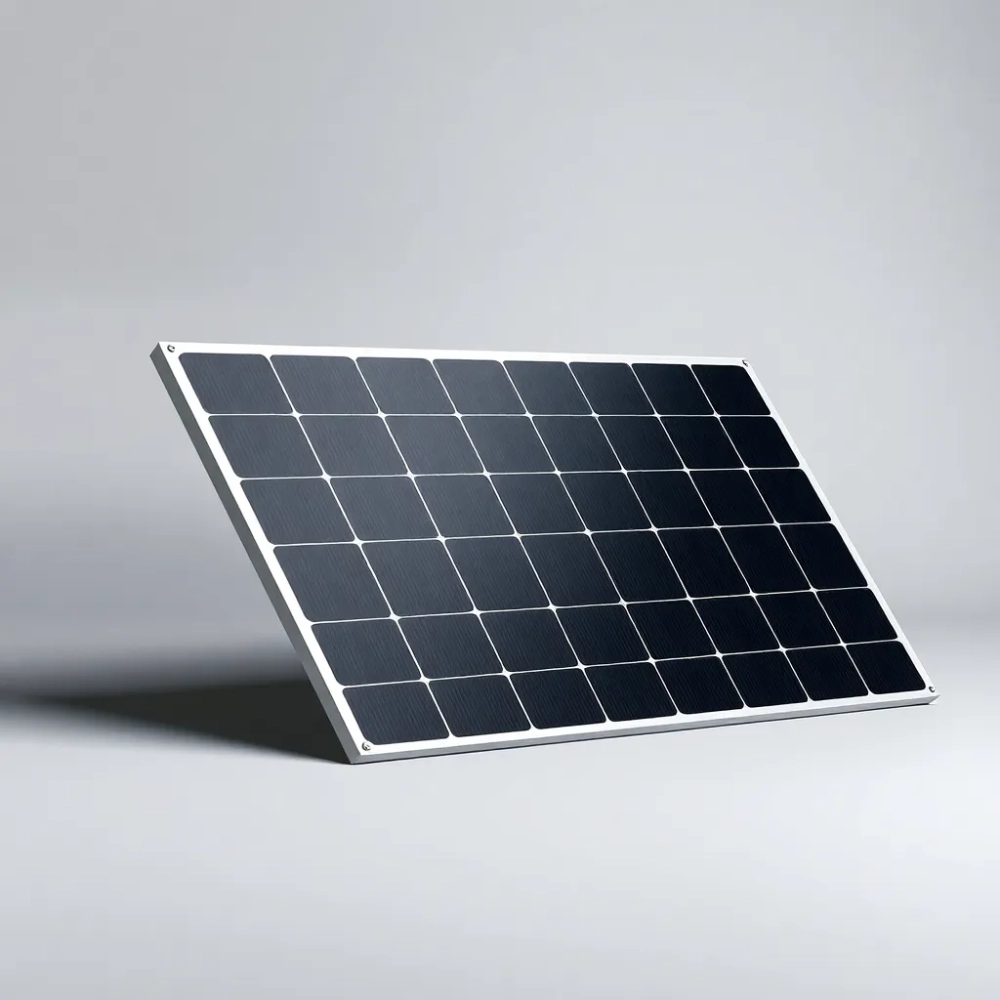

Wymiary i waga paneli fotowoltaicznych – ile naprawdę waży Twój dach?

Twój dach skrywa więcej sekretów, niż myślisz. Zanim ekipa wjedzie na rampę i zacznie wiercić w krokwiach, musisz wiedzieć, ile waży jeden moduł, jak rozłożyć obciążenie na metr kwadratowy i które panele w ogóle zmieszczą się między kominiem a oknem połaciowym. Wymiary i waga paneli fotowoltaicznych to nie techniczny detal, tylko pierwsza twarda decyzja, która wpływa na koszt konstrukcji, dobór mocowań, a czasem na to, czy w ogóle dostaniesz pozwolenie.

• Wymiary paneli fotowoltaicznych co tak naprawdę kryje się pod hasłem „standard"
• Ile waży jeden panel fotowoltaiczny?
• Obciążenie dachu pod panele PV
• Panele cienkowarstwowe i lekkie konstrukcje
• Dobór instalacji do potrzeb logika zamiast kalkulatora
• Montaż na gruncie kiedy warto
• Panele fotowoltaiczne a ciężar konstrukcji to jest ważne
• Skąd czerpię dane i co warto zweryfikować samodzielnie

Wymiary paneli fotowoltaicznych co tak naprawdę kryje się pod hasłem „standard"

Rynkowy żargon pogrąża początkujących inwestorów. Gdy słyszysz „panel 60-ogniwowy", producent ma na myśli liczbę ogniw krzemowych, nie fizyczny rozmiar modułu. Ogniwa mają dziś niemal identyczną powierzchnię, bo technologia mono- i polikrystaliczna zbiegła się w jednym formacie 156,75 mm (M2) do 182 mm (M10) po ostatnich zmianach standardu. Liczba ogniw wpływa na wymiary panela, moc znamionową i pośrednio masę.

W praktyce spotykasz pięć dominujących konfiguracji. Panele z 36 ogniwami stosuje się w systemach 12 V, najczęściej na kamperach i łodziach. 48 ogniw to klasyka małych instalacji wyspowych. 60 ogniw pokrywa rynek mieszkaniowy w Europie. 72 ogniwa trafiają na dachy większych domów i farmy naziemne. 120 ogniw (połówki) pojawiło się w ostatnich dwóch latach jako odpowiedź na potrzebę niższego napięcia i lepszej pracy w półcieniu.

Grubość modułu waha się od 30 do 40 mm w zależności od ramy aluminiowej i warstw szkła. Różnica 10 mm wygląda blado, ale przy setkach modułów na dachu decyduje o tym, czy konstrukcja nośna pomieści się pod rynną. Aluminium 6063 T6 w ramie waży około 1,2 kg/mb, a każdy milimetr grubości profilu dodaje od 0,3 do 0,5 kg do pojedynczego modułu.

Dlaczego 60 ogniw to nadal faworyt rynku

Format 1650 × 1000 mm narodził się w erze ogniw 156 mm ułożonych w macierz 6 × 10. Po przejściu na większe wafle 182 mm branża mogła albo zwiększyć moc w tej samej obudowie, albo zmniejszyć moduł, zachowując moc. Producenci wybrali złoty środek: ten sam rozmiar, więcej watów. Dla ciebie oznacza to mniejszą liczbę sztuk na kilowat, łatwiejszy transport po schodach i prostsze szacowanie powierzchni dachu.

Panele 72-ogniwowe z modułami 2000 × 1000 mm sięgają sufitu ergonomicznymi możliwościami montażu. Jedna osoba bez windy nie podniesie dwumetrowego modułu na dwuspadowy dach bez ryzyka urazu. Stąd wzięła się rosnąca popularność wariantu half-cut: daje moc zbliżoną do 72 ogniw, ale w obrysie 60-ogniwowym.

Ile waży jeden panel fotowoltaiczny?

Standardowy moduł mono- lub polikrystaliczny w obudowie szkło-EVA-folia (back-sheet) waży od 18 do 25 kg. Środek tego zakresu, bliżej 20 kg, trafia do większości kalkulacji. Im wyższa moc, tym więcej krzemu i aluminium w module, więc waga rośnie proporcjonalnie do mocy znamionowej. Panel 440 Wp waży około 22 kg, panel 280 Wp zatrzyma się na 18 kg.

Skąd bierze się różnica? Trzy czynniki rządzą ciężarem: grubość szyby hartowanej (3,2 mm standard, ale wersje wzmocnione mają 4 mm), gęstość wypełnienia EVA i rodzaj warstwy spodniej. Folia PET/TPE lżejsza od szkła z tyłu modułu potrafi zrzucić z modułu nawet 2 kg. Bifacjalne moduły z dwoma szybami zamiast folii ważą 25-28 kg, bo każda tafla szkła 3,2 mm dodaje około 2,5 kg.

Uwaga, która ratuje dach: panele lekkie (CIGS, amorficzne krzemowe, CdTe) ważą 10-14 kg, ale ich sprawność spada do 10-14%. Na metr kwadratowy dachu wjedzie ich dwa razy więcej niż monokrystalicznych, a mimo to instalacja 6 kW zajmie 40 m² zamiast 27 m². Przy ograniczonej powierzchni dachu ta oszczędność wagi obraca się przeciwko tobie.

Skąd te widełki 18-25 kg w opisach producentów

W kartach katalogowych znajdziesz wagę z tolerancją ±2 kg, bo producent nie waży każdego egzemplarza. Różnice w obrębie jednej serii wynikają z wahań grubości ramy, różnych dostawców szkła oraz sezonowych zmian receptury EVA. Montażyści traktują tę wartość jako masę do planowania logistyki, nie do obliczeń statycznych. Do obciążeń konstrukcji dachu stosuje się współczynnik bezpieczeństwa 1,35 przy doborze haków i kotew.

Obciążenie dachu pod panele PV

Panele rozkładają ciężar na powierzchni, więc inżynierowie mówią o kilogramach na metr kwadratowy, nie o masie całkowitej. Podstawowy wzór to: obciążenie = liczba paneli × waga modułu / powierzchnia dachu zajęta przez moduły. W zwartym ułożeniu (bez odstępów serwisowych) jeden panel 60-ogniwowy zajmuje 1,65 m² i rozkłada na nie 18-20 kg, czyli 11-12 kg/m². W polu instalacyjnym 6 kW, czyli około 15 paneli, waga rozkłada się na dachu proporcjonalnie do powierzchni roboczej, sumarycznie rosnąc do 300-375 kg.

Konstrukcja dachu musi udźwignąć nie tylko panele, ale też śnieg, wiatr i obsługę techniczną. Norma PN-EN 1991-1-3 podaje obciążenie śniegiem w Polsce od 0,7 do 1,6 kN/m² (czyli 70-160 kg/m²) w zależności od strefy. Wiatr z normy PN-EN 1991-1-4 dokłada od 0,5 do 1,0 kN/m² wartości ssącej w narożnikach połaci. Instalacja fotowoltaiczna wchodzi na ten dach jako kolejna warstwa obciążenia stałego, dlatego sumaryczne obciążenie krokwi liczy się razem z pokryciem dachowym.

Te 12 kg/m² uzupełnia obciążenie pokryciem (dachówka ceramiczna 40-60 kg/m², blacha 5-8 kg/m²) oraz śniegiem. Na dachu z ceramiczną dachówką w III strefie śniegowej instalacja 6 kW podnosi obciążenie o 300-375 kg na 27 m², co wzmacnia sumaryczne obciążenie krokwi o około 11 kg/m² realnego ciężaru paneli.

Stary dach powyżej 30 lat? Konieczna ekspertyza konstruktora. Krokwie sprzed 1990 roku były projektowane na obciążenia śniegiem bliższe 80 kg/m² w strefie II, a nie 160 kg/m² dzisiejszych norm po aktualizacji map. Bez opinii budowlanej żaden odpowiedzialny instalator nie wbije haka w krokiew.

Szybki test, który możesz zrobić sam

Sprawdź rok budowy domu w księdze wieczystej lub projekcie. Zajrzyj do projektu budowlanego i odszukaj przekrój krokwi oraz ich rozstaw. Wpisz te dane do bezpłatnego kalkulatora nośności (wiele z nich znajdziesz w internecie). Wynik poniżej 1,0 oznacza, że dach wisi na granicy rezerwy. Powyżej 1,5 możesz spokojnie montować. Wynik poniżej 0,8 zanim cokolwiek kupisz, dzwoń do konstruktora.

Panele cienkowarstwowe i lekkie konstrukcje

Technologia cienkowarstwowa pozwala zrzucić z modułu nawet 50% masy. CIGS (miedź-ind-gal-selen) osiąga sprawność 14-17% przy wadze 12-14 kg na moduł. CdTe (tellurek kadmu) w produkcji masowej schodzi do 10-12 kg, ale sprawność zatrzymuje się na 11-13%. Amorficzny krzem (a-Si) na elastycznych podłożach potrafi ważyć 5 kg/m², choćby w formie rolowanej maty.

Ta pozorna redukcja ma swoją cenę. Przy 14% sprawności potrzebujesz 1,7 razy więcej powierzchni niż dla monokrystalicznego odpowiednika 21%. Instalacja 6 kW zajmie 40-45 m² zamiast 27 m². Na dachu 35 m² po prostu się nie zmieścisz. Panele cienkowarstwowe mają za to lepszą tolerancję na zacienienie, wyższą sprawność w wysokich temperaturach i wolniejszą degradację roczną (0,3% wobec 0,5-0,7% u krzemu).

Dobór instalacji do potrzeb logika zamiast kalkulatora

Twoje zużycie prądu wyznacza moc instalacji. Roczne zużycie 4000 kWh w domu z pompą ciepła zamienia się w instalację 6 kW, bo po uwzględnieniu uzysku 1025 kWh/kWp w Polsce wychodzi 5850 kWh produkcji. Dolicz 15% zapasu na autokonsumpcję, jeśli planujesz ładowanie auta. Dla 6000 kWh zużycia celuj w 7 kWp.

Liczbę paneli wyliczasz z dzielenia mocy instalacji przez moc pojedynczego modułu. 7 kWp / 440 Wp = 16 paneli. Minimalna powierzchnia w zwartej zabudowie to 16 × 1,92 m² = 30,7 m². W praktyce dolicz 20% na korytarze montażowe, dojścia serwisowe i szczeliny wentylacyjne. Realnie potrzebujesz 37 m² połaci.

Sprawdź orientację dachu. Optimum to południe z odchyleniem do 30° na zachód lub wschód. Nachylenie 30-40° daje najwyższy uzysk roczny. Każde 10° odchylenia od południa to strata 3-5% produkcji. Każde 10° odchylenia od kąta 35° w stronę płaskości to strata 2-4% w skali roku.

Checklist przed zakupem (8 punktów):

• Typ dachu i kąt nachylenia
• Ekspozycja połaci (kierunek świata)
• Nośność krokwi (obliczenia lub ekspertyza)
• Zacienienie od kominów, lukarn, drzew sąsiada
• Przeszkody na połaci (okna dachowe, anteny)
• Stan instalacji odgromowej
• Dostęp do inwertera i rozdzielni
• Miejsce na okablowanie stringów

Montaż na gruncie kiedy warto

Dach płaski o niskiej nośności, brak miejsca na połaci i chęć ustawienia paneli pod optymalnym kątem to klasyczne przesłanki do konstrukcji naziemnej. Instalacja naziemna 6 kW wymaga 40-50 m² powierzchni ogrodu, kilkunastu słupków wbijanych lub wylewanych w betonie i większego zakresu robót ziemnych. Koszt konstrukcji wsporczej rośnie o 30-50% w porównaniu z montażem na dachu.

Konstrukcja naziemna eliminuje ograniczenie nośności krokwi, ale wprowadza obciążenia wiatrem znacznie większe niż na dachu. Wolnostojący rząd paneli działa jak żagiel, dlatego fundamenty muszą przenieść moment wywracający o wartości zależnej od strefy wiatrowej. W Polsce północno-zachodniej norma PMM wiatru sięga 0,9 kN/m², co dla 30 m² paneli daje siłę 27 kN na konstrukcję.

Panele fotowoltaiczne a ciężar konstrukcji to jest ważne

Konstrukcje balastowe na dachach płaskich obciążają strop dodatkową masą. System bezinwazyjny z bloczkami betonowymi 20-25 kg/szt. potrafi dołożyć do instalacji 80-120 kg/m² samej balasty. To porównywalne z panelami, więc łączne obciążenie dachu płaskiego dochodzi do 130-150 kg/m². Konstrukcje kotwione do stropu redukują balast o 70%, ale wymagają wcześniejszego sprawdzenia nośności płyty.

Błędy, które kosztują dach

Montaż bez sprawdzenia nośności krokwi. Dobór haków do krokwi o przekroju mniejszym niż 60 × 120 mm. Zbyt szeroki rozstaw haków (powyżej 1,5 m) na dachówce ceramicznej. Pominięcie kontrłat przy montażu na blachodachówce. Każdy z tych błędów prędzej czy później objawia się pęknięciem dachówki, ugięciem krokwi albo zerwaniem paneli przez wiatr.

Skąd czerpię dane i co warto zweryfikować samodzielnie

Wymiary, wagi i moce modułów bazują na kartach katalogowych czołowych producentów modułów krzemowych oraz na normie PN-EN 61215 (Krystaliczne moduły fotowoltaiczne naziemne kwalifikacja konstrukcji i typu). Obciążenia śniegiem i wiatrem podano na podstawie polskich załączników krajowych do Eurokodów 1: PN-EN 1991-1-3 oraz PN-EN 1991-1-4. Roczne uzyski dla Polski przyjmowane są z danych PVGIS (Joint Research Centre, https://re.jrc.ec.europa.eu/pvg_tools). Mapy stref śniegowych i wiatrowych publikuje Instytut Techniki Budowlanej (https://www.itb.pl). Dane katalogowe producentów modułów półprzewodnikowych: specyfikacje techniczne modułów CIGS oraz CdTe (np. First Solar, Avancis).

Gotowy na konkret? Wpisz swoje roczne zużycie prądu, kąt i ekspozycję dachu do kalkulatora PV na stronie. Dla modułu 440 Wp, uzysku 1025 kWh/kWp i ceny energii 0,83 zł/kWh dostaniesz estymację produkcji, czas zwrotu i powierzchni montażowej w 60 sekund. Kalkulator nie zastąpi ekspertyzy konstruktora, ale wyświetli ci liczbę paneli i łączną masę instalacji, zanim wyślesz zapytanie do wykonawcy.

Aktualizacja: październik 2024. Dane techniczne i normatywne zgodne ze stanem wiedzy na dzień publikacji.
