Małe panele fotowoltaiczne – kompaktowe wymiary, spore możliwości

Masz w ręku projekt elektroniczny, który potrzebuje kilku watów ze słońca, a nie całego dachu pokrytego krzemową instalacją. Panel 0,4 W o wymiarach 65×65×3 mm naładuje ogniwo Li-Pol 3,7 V w około dwie godziny pełnego nasłonecznienia. Panele fotowoltaiczne małe wymiary to osobna kategoria produktów, w której liczy się każdy milimetr i każdy miliamper. Poniżej znajdziesz konkretne dane techniczne, sprawdzone schematy podłączeń i listę zastosowań, które przeszły test w praktyce makerskiej, edukacyjnej oraz terenowej.

• Czym właściwie są małe panele fotowoltaiczne
• Zastosowania małych paneli solarnych w praktyce
• Rodzaje małych paneli mono, poli i elastyczne
• Jak podłączyć mały panel fotowoltaiczny krok po kroku
• Najczęstsze błędy przy pierwszych projektach
• Regulacje i normy techniczne
• FAQ krótkie odpowiedzi na najczęstsze pytania
• Dobór praktyczny od pomysłu do działającego projektu

Czym właściwie są małe panele fotowoltaiczne

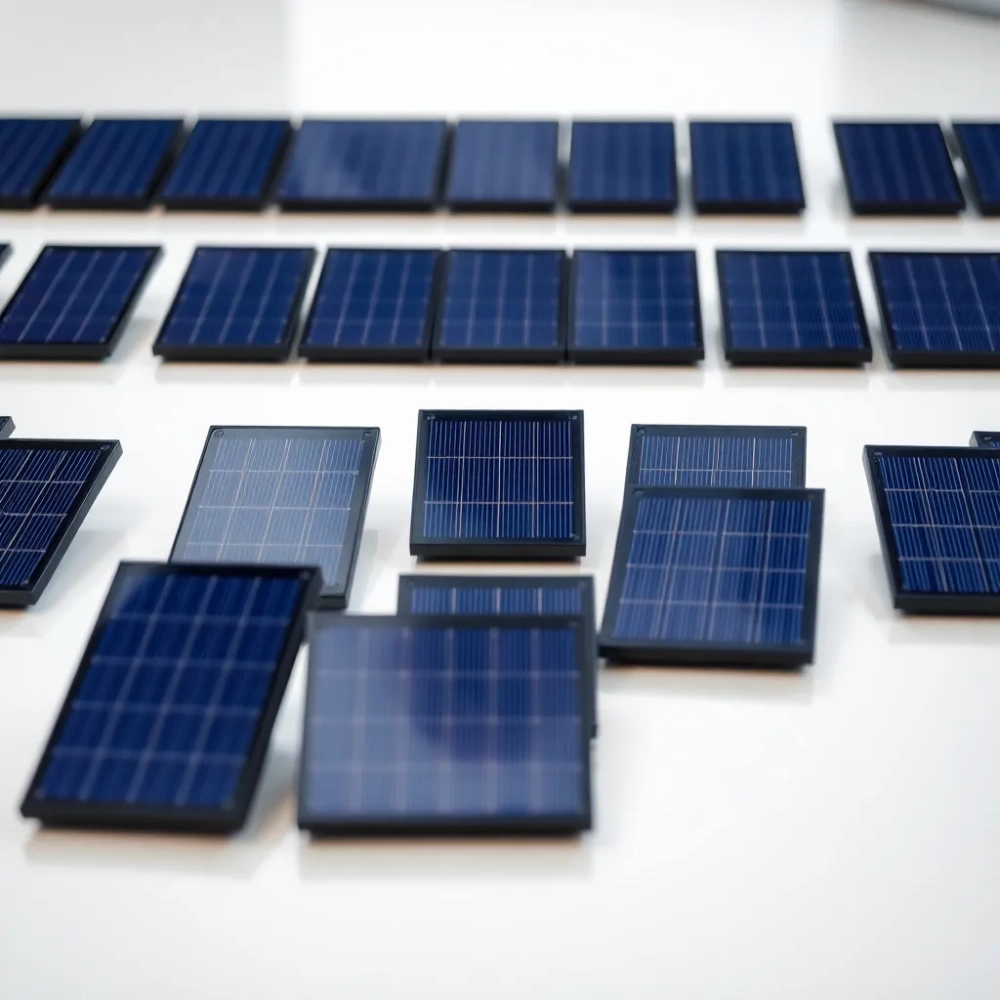

W branży solarnej przyjęło się nazywać małymi te moduły, których moc znamionowa nie przekracza około 5 W. Dla porównania, standardowy panel dachowy osiąga 250-400 W, a jego powierzchnia to mniej więcej 1,7 m². Mały panel mieści się natomiast w dłoni, waży od kilku do kilkudziesięciu gramów i składa się najczęściej z 1 do 36 fotokomórek.

Zakres wymiarów zaczyna się od absurdalnie małych modułów 30×30 mm, a kończy na formatach zbliżonych do kartki A4, czyli około 200×250 mm. Najmniejsze egzemplarze generują napięcie 2 V i prąd rzędu 20-40 mA, wystarczające do zasilenia pojedynczego czujnika lub diody LED. Modele 5-watowe osiągają już napięcie 6 V lub 12 V, co pozwala ładować akumulatory litowe i zasilać mikrokontrolery bezpośrednio poprzez regulator.

Grupa docelowa obejmuje hobbystów budujących autonomiczne stacje pogodowe, nauczycieli prowadzących warsztaty z odnawialnych źródeł energii, studentów automatyki testujących algorytmy MPPT oraz konstruktorów robotów mobilnych. Wspólną cechą tych użytkowników jest ograniczona przestrzeń montażowa i potrzeba autonomii energetycznej bez kabli oraz baterii jednorazowych.

Parametry definiujące kategorię

Przy wyborze kluczowe są cztery wartości: moc znamionowa podana w watach, napięcie obwodu otwartego (Voc), prąd zwarcia (Isc) oraz sprawność modułu wyrażona w procentach. Małe panele monokrystaliczne osiągają sprawność 18-22%, polikrystaliczne 15-17%, a amorficzne (CIGS, CdTe) jedynie 8-12%, ale rekompensują to elastycznością i lepszą pracą w rozproszonym świetle.

Przy porównywaniu cen przeliczaj na złotówki za wat mocy. Różnica 5 zł przy module 1 W to zupełnie inna kategoria niż 5 zł przy panelu 10 W. W pierwszym przypadku płacisz 5 zł/W, w drugim zaledwie 0,50 zł/W.

Zastosowania małych paneli solarnych w praktyce

Najczęściej spotykany scenariusz to zasilanie projektu opartego na Arduino Uno lub ESP32, który odczytuje dane z czujnika temperatury i wilgotności, a następnie wysyła je przez Wi-Fi do chmury. Akumulator Li-Pol 3,7 V o pojemności 1000 mAh w połączeniu z panelem 1 W przy dobrym nasłonecznieniu wystarcza na cały rok pracy bez wymiany baterii. Mały panel solarny do projektów DIY musi dostarczać napięcie wyższe niż napięcie akumulatora, aby umożliwić ładowanie, najlepiej 5-6 V dla ogniwa litowego.

W edukacji szkolnej panele 2-3 W sprawdzają się jako demonstracja zjawiska fotowoltaicznego. Uczniowie mierzą napięcie obwodu otwartego w cieniu i w słońcu, obserwują wpływ kąta padania promieni na prąd oraz uczą się podstaw prawa Ohma w praktycznym kontekście. Pojedynczy zestaw edukacyjny dla trzech uczniów kosztuje około 60-90 zł i wytrzymuje kilka lat intensywnego użytkowania.

Monitoring IoT to osobna kategoria wymagająca absolutnej niezawodności. Zewnętrzna kamera zasilana panelem 5 V z akumulatorem 18650 potrafi pracować nieprzerwanie przez kilka tygodni, pod warunkiem że pobór prądu w trybie uśpienia nie przekracza 1 mA. Stacje pogodowe na Raspberry Pi Zero zużywają średnio 120-150 mA, dlatego wymagają już panelu 5-10 W z regulatorem MPPT, który maksymalizuje pozyskiwaną energię.

W warunkach kempingowych mały panel solarny do kampera o mocy 10-20 W ładuje powerbank 20000 mAh w ciągu jednego dnia słonecznej wędrówki. Elastyczne moduły CIGS dają się przyczepić do plecaka lub napiąć na dachu namiotu. Łodzie i jachty korzystają z wodoszczelnych paneli 5-10 W, które ładują akumulatory obsługujące oświetlenie LED i pompy zęzowe.

Robotyka mobilna stawia szczególne wymagania: waga panelu nie może przekraczać 30 g, a napięcie musi być stabilne niezależnie od kąta oświetlenia. Roboty edukacyjne zasilane ogniwami 2 V/200 mA poruszają się energicznie tylko w pełnym słońcu, ale w zacienionym pomieszczeniu demonstrują czujnikowe zachowania związane z poszukiwaniem światła. To świetne narzędzie dydaktyczne samo w sobie.

Rodzaje małych paneli mono, poli i elastyczne

Panele monokrystaliczne powstają z pojedynczego kryształu krzemu, co przekłada się na wyższą sprawność i jednolity, ciemnogranatowy kolor. W kategorii małych modułów osiągają 18-22%, więc przy ograniczonej powierzchni oddają najwięcej watów. Sprawdzają się wszędzie tam, gdzie liczy się każdy centymetr kwadratowy, na przykład w projektach Arduino lub Raspberry Pi.

Moduły polikrystaliczne mają strukturę wielu kryształów i niebiesko-fioletowy wygląd z widocznymi granicami ziaren. Oferują sprawność 15-17%, ale kosztują mniej i lepiej znoszą częściowe zacienienie. W warsztatach edukacyjnych, gdzie panele czasem leżą na biurku pod lampą jarzeniową, poli zachowuje się bardziej przewidywalnie.

Technologia amorficzna obejmuje cienkowarstwowe ogniwa CIGS (miedź-ind-gal-selen) oraz CdTe (tellurek kadmu). Sprawność spada do 8-12%, ale moduły można zginać, przycinać nożyczkami i układać na zakrzywionych powierzchniach. Elastyczny panel fotowoltaiczny mały sprawdza się na dachach kamperów, łodziach oraz w aplikacjach noszonych.

Sztywne panele szklane lub aluminiowe zapewniają 10-25 lat trwałości dzięki ochronie przed UV i wilgocią. Modele składane (textile) wytrzymują 3-5 lat przy intensywnym użytkowaniu, ale oferują wielokrotnie większą powierzchnię po rozłożeniu. Napięcia robocze wahają się od 2 V (pojedyncza cela) przez 5 V i 6 V (ładowanie USB) do 9 V, 12 V i 18 V (systemy akumulatorowe).

Nie stosuj paneli amorficznych CdTe w pobliżu żywności lub w zamkniętych pomieszczeniach bez wentylacji. Tellurek kadmu zawiera związki toksyczne, a uszkodzenie mechaniczne modułu może uwolnić pył. Bezpieczniejszą alternatywą pozostaje CIGS, który nie zawiera kadmu.

Jak podłączyć mały panel fotowoltaiczny krok po kroku

Podstawowy obwód składa się z czterech elementów: panelu, diody blokującej, regulatora ładowania i akumulatora. Dioda Schottky (na przykład 1N5817) zapobiega przepływowi prądu z akumulatora z powrotem do panelu w nocy, gdy moduł staje się obciążeniem. Bez niej ogniwo litowe straciłoby ładunek w ciągu kilku godzin ciemności.

Regulatory PWM wystarczają przy panelach do 5 W i kosztują 5-15 zł. Regulatory MPPT są droższe (40-120 zł), ale podnoszą sprawność pozyskiwania energii o 20-30% w warunkach zmiennego nasłonecznienia. Przy module 10 W lub większym różnica w dziennym uzysku przekracza 200 mAh, co przekłada się na godziny dodatkowej pracy urządzenia.

Akumulatory litowo-polimerowe (Li-Pol) w formacie 503450 lub 654050 mieszczą 500-1500 mAh przy napięciu 3,7 V. Ogniwa 18650 (Li-Ion) oferują 2500-3500 mAh i lepszą odporność na cykliczne ładowanie. Do projektów outdoorowych lepsze są Li-Ion ze względu na zakres temperatur pracy od -20°C do 60°C, podczas gdy Li-Pol traci pojemność poniżej 0°C.

Złącza DC 3,5×1,1 mm to standard modułów 5 V z wtyczką pasującą do większości routerów i powerbanków. Pady do lutowania wymagają cynowania grotem 60 W i użycia topnika, ale dają najpewniejsze połączenie. Złącza MC4 stosowane w instalacjach dachowych pojawiają się w panelach od 10 W wzwyż i pozwalają na szeregowe łączenie modułów.

Najczęstsze błędy przy pierwszych projektach

Zacienienie nawet fragmentu panelu potrafi obniżyć moc wyjściową o 50-80%, ponieważ ogniwa połączone szeregowo działają jak najsłabsze ogniwo w łańcuchu. Dlatego mikrokontrolerowe stacje pogodowe montuj z dala od krawędzi dachu, anten i gałęzi drzew. Cień rzucany przez komin w południe potrafi zniweczyć cały uzysk energetyczny.

Dobór napięcia panelu do akumulatora bywa źródłem frustracji. Akumulator Li-Pol 3,7 V wymaga napięcia ładowania 4,2 V, ale panel 5 V przy obciążeniu spada do 3,8-4,0 V, co daje jedynie 60% pojemności. Skutecznym rozwiązaniem jest panel 6 V w połączeniu z regulatorem boost, który utrzymuje stabilne 4,2 V niezależnie od warunków oświetleniowych.

Brak regulatora to najczęstsza przyczyna spuchniętych ogniw. Bezpośrednie podłączenie panelu 6 V do akumulatora Li-Pol przy pełnym słońcu powoduje przeładowanie i nieodwracalne uszkodzenie chemii ogniwa. Dlatego każdy obwód z akumulatorem litowym wymaga kontrolera ładowania, najlepiej z zabezpieczeniem przed przepięciem.

Myślenie kategoriami mocy zamiast prądu prowadzi do błędnych obliczeń. Panel 2 W przy napięciu 6 V oddaje 333 mA, ale przy 4 V już tylko 200 mA. Dlatego akumulator 18650 o pojemności 3000 mAh naładujesz z panelu 2 W w czasie 15-18 godzin pełnego słońca, nie w 1,5 godziny jak wynikałoby z podzielenia pojemności przez moc. Chwilowe wartości mocy szczytowej nie odpowiadają rzeczywistemu uzyskowi.

Żywotność i odporność na warunki zewnętrzne

Standardowa żywotność paneli monokrystalicznych wynosi 25 lat przy spadku wydajności nieprzekraczającym 20%. Panele amorficzne CIGS tracą sprawność szybciej, bo po 10 latach użytkowania generują o 30-40% mniej niż na początku. Moduły sztywne z aluminiową ramą i hartowanym szkłem znoszą gradobicie do średnicy gradzin 25 mm, co potwierdzają testy zgodne z normą PN-EN 61215.

Odporność na UV zależy od warstwy enkapsulantu. Panele szklane z warstwą EVA wytrzymują ponad 20 lat ekspozycji słonecznej, podczas gdy tańsze moduły poli bez warstwy ochronnej żółkną po 3-5 latach i tracą sprawność. Klasa szczelności IP65 wystarczy do zastosowań zewnętrznych, ale pełne zanurzenie wymaga IP67 lub IP68.

Temperatura pracy wpływa znacząco na wydajność. Współczynnik mocy paneli krzemowych wynosi -0,3 do -0,4%/°C, więc przy 60°C na dachu moduł traci około 13% mocy w porównaniu z warunkami laboratoryjnymi (25°C). W upalne letnie południe warto zapewnić przepływ powietrza pod panelem lub wybrać lokalizację z naturalną wentylacją.

Regulacje i normy techniczne

Małe panele fotowoltaiczne przeznaczone do projektów hobbystycznych i edukacyjnych nie wymagają certyfikacji na znak CE w zakresie instalacji fotowoltaicznej, ale powinny spełniać wymogi dyrektywy RoHS dotyczącej ograniczenia substancji niebezpiecznych. Moduły sprzedawane z deklaracją mocy powyżej 5 W przechodzą testy zgodne z normą PN-EN 61215 dla konstrukcji krzemowych oraz PN-EN 61730 dla bezpieczeństwa elektrycznego.

Panele amorficzne CdTe podlegają dodatkowym regulacjom wynikającym z klasyfikacji tellurku kadmu jako substancji toksycznej. W Unii Europejskiej obowiązuje dyrektywa 2011/65/UE (RoHS 2) ograniczająca stosowanie kadmu w elektronice, z wyjątkami dla zastosowań fotowoltaicznych. Utylizacja zużytych modułów CdTe wymaga oddania do punktu zbiórki elektroodpadów, a nie do pojemnika na szkło.

Przy podłączaniu paneli do akumulatorów litowych obowiązują normy PN-EN 62133 dla bezpieczeństwa ogniw oraz IEC 62619 dla systemów magazynowania energii. Regulatory ładowania stosowane w projektach DIY powinny zawierać zabezpieczenia przed przeładowaniem, głębokim rozładowaniem i zwarciem, co zapewnia zgodność z dyrektywą niskonapięciową LVD 2014/35/UE.

FAQ krótkie odpowiedzi na najczęstsze pytania

Czy mały panel fotowoltaiczny może ładować telefon? Moduł 5 V/300 mA ładuje telefon w trybie czuwania prądem 0,3 A, ale przy aktywnym ekranie pobór telefonu (1-2 A) przewyższa dostarczaną moc. Powerbank solarny działa lepiej, bo akumulator buforuje energię.

Jaki panel wybrać do Raspberry Pi? Najlepiej model 5-10 W z napięciem 12 V i regulatorem MPPT, ponieważ Pi Zero pobiera około 120 mA, a Raspberry Pi 4 nawet 600 mA. Bez akumulatora buforowego system zrestartuje się przy każdym przejściu chmury.

Czy elastyczny panel jest gorszy od sztywnego? Pod względem sprawności tak, ale oferuje możliwości montażu na zakrzywionych powierzchniach. Sztywny panel przetrwa 20 lat, elastyczny zwykle 5-10 lat przy intensywnym użytkowaniu outdoorowym.

Jak zwiększyć moc małego panelu? Połącz szeregowo kilka modułów o tym samym prądzie, aby zwiększyć napięcie, lub równolegle przy tym samym napięciu, aby zwiększyć prąd. Szeregowe łączenie wymaga diod blokujących na każdym panelu, aby uniknąć przepływu wstecznego.

Czy potrzebuję regulatora MPPT? Przy panelach do 5 W różnica między PWM a MPPT jest pomijalna. Powyżej 10 W warto zainwestować w MPPT, bo zwiększa dzienny uzysk o 20-30% w zmiennych warunkach oświetleniowych.

Dobór praktyczny od pomysłu do działającego projektu

Zacznij od pomiaru poboru prądu projektu miernikiem w trybie uśpienia i aktywnym. Bez tej wartości dobór panelu pozostaje zgadywanką. ESP32 w deep sleep pobiera 10 µA, ale z czujnikiem BME280 i transmisją co 15 minut średni pobór rośnie do 2-5 mA. Przy panelu 0,4 W generującym średnio 100 mA w ciągu 8 godzin dnia, autonomia przy akumulatorze 2000 mAh przekracza pół roku bez wymiany.

Montaż wymaga stabilnej, niezacienionej pozycji. Nachylenie 30-45° w kierunku południowym daje najlepszy uzysk w klimacie polskim przez cały rok. Klej silikonowy lub taśma VHB utrzymują panel na powierzchni nawet przy wietrznej pogodzie, ale śruby z podkładką EPDM zapewniają pewniejsze mocowanie na dachu lub ścianie.

Testowanie w warunkach rzeczywistych odkrywa rozbieżności między katalogową a rzeczywistą mocą. W pochmurny listopadowy dzień panel monokrystaliczny generuje zaledwie 10-15% mocy znamionowej, dlatego margines bezpieczeństwa 50% przy doborze mocy to rozsądna praktyka. Bez niego projekt przestanie działać przy pierwszym tygodniu słabej pogody.

Sprawdź polaryzację miernikiem przed pierwszym podłączeniem akumulatora. Odwrotne podpięcie panelu 6 V do ogniwa Li-Pol powoduje natychmiastowe uszkodzenie chemii, a w skrajnych przypadkach pożar. Dwie minuty pomiaru oszczędzają godziny szukania przyczyny awarii.

Gotowe zestawy solarne dla Raspberry Pi lub Arduino kosztują 80-200 zł i zawierają panel, regulator, akumulator oraz okablowanie. To rozsądna opcja dla początkujących, którzy chcą uniknąć kompletowania części osobno. Zaawansowani użytkownicy dobierają elementy indywidualnie, optymalizując każdy parametr pod konkretne zastosowanie. W obu przypadkach kluczem pozostaje precyzyjne dopasowanie napięcia, prądu i wymiarów do rzeczywistych potrzeb projektu, a nie odwrotnie.

Źródła danych i norm: PN-EN 61215 (testy paneli krzemowych), PN-EN 61730 (bezpieczeństwo modułów PV), dyrektywa RoHS 2011/65/UE, dyrektywa niskonapięciowa LVD 2014/35/UE, norma PN-EN 62133 (ogniwa litowe), IEC 62619 (systemy magazynowania energii), katalogi komponentów elektronicznych (botland.com, kamami.com, transferer). Specyfikacje techniczne i ceny orientacyjne na podstawie ofert rynkowych oraz danych producentów modułów fotowoltaicznych dostępnych w 2024 roku.
