Płytka Protopytowa: Jak Używać i Podłączyć?

Zastanawialiście się kiedyś, jak to jest, gdy pomysł na elektroniczny gadżet rodzi się w głowie, a już po chwili testujecie go w rzeczywistości, bez konieczności używania lutownicy? Poznajcie magiczny świat płytki prototypowej, z angielska nazywanej „breadboard”. To rewolucyjne narzędzie w świecie elektroniki, które umożliwia błyskawiczne tworzenie i modyfikowanie obwodów. Koniec z frustracją i dymem lutowniczym! Płytka prototypowa jak używać to pytanie, które otwiera drzwi do swobodnego eksperymentowania z elektroniką, a jej zastosowanie to dosłownie włożenie i wyjęcie komponentów.

• Budowa płytki prototypowej – poznaj jej tajemnice
• Zasilanie obwodów na płytce prototypowej – bezpieczeństwo i efektywność
• Przykładowe proste obwody na płytce stykowej
• Najczęstsze błędy i jak ich unikać przy używaniu płytki prototypowej
• Wybór odpowiedniej płytki prototypowej – rozmiary i typy
• Przejście z prototypu na płytkę drukowaną (PCB)
• Płytka prototypowa jak używać - Q&A

Płytki prototypowe stały się niezastąpionym narzędziem zarówno dla początkujących hobbystów, jak i doświadczonych inżynierów. Od nauki podstaw elektryczności po szybkie testowanie złożonych układów, ich uniwersalność jest wprost niezrównana. Moje własne doświadczenie z pierwszą płytką było jak otwarcie drzwi do wesołego miasteczka elektroniki – nagle skomplikowane schematy stały się realne, namacalne i, co najważniejsze, modyfikowalne w mgnieniu oka. Kiedyś „na pająka” lutowało się układy, ryzykując uszkodzenie komponentów i późniejszą niemożliwość wykorzystania ich ponownie. Dziś, dzięki płytkom, ta era odeszła w niepamięć, a my możemy skupić się na kreatywności, a nie na precyzyjnym lutowaniu.

Kiedyś, kiedyś, elektronika wymagała anielskiej cierpliwości do lutowania każdego maleńkiego połączenia. Dziś, dzięki płytkom stykowym, możemy skupić się na samej idei układu, na jego funkcjonalności, a nie na technicznych aspektach montażu. To jak posiadanie magicznego płótna, na którym możesz malować swoje elektroniczne pomysły raz za razem, zmieniając kolory i kształty bez obaw o zniszczenie dzieła. Z perspektywy nauki, to bezcenny sojusznik, pozwalający na dotykanie i rozumienie abstrakcyjnych koncepcji.

Zastanówcie się nad tym, ile czasu i nerwów oszczędzacie, nie musząc z każdą zmianą schematu chwytać za lutownicę. Możemy powiedzieć, że płytki prototypowe to nasi elektroniczni "asystenci", którzy zawsze są pod ręką, gotowi pomóc w realizacji nawet najbardziej szalonych pomysłów. To właśnie ta swoboda i elastyczność sprawiają, że płytki są tak cenione w środowisku twórców i hobbystów na całym świecie. Pamiętam, jak na studiach, kiedy miałem stworzyć projekt zegara na układach scalonych, bez płytki lutowanie każdego błędu zajęłoby mi wieki – tak naprawdę nigdy bym go nie skończył, a z nią to była czysta przyjemność, choć nadal wyzwanie. To właśnie one są furtką do kreatywnego świata elektroniki.

Budowa płytki prototypowej – poznaj jej tajemnice

Zewnętrznie płytka prototypowa prezentuje się jako prosty, plastikowy blok z setkami małych otworów. Te otwory są rozmieszczone z precyzją, co 0,1 cala, czyli 2,54 mm, co idealnie odpowiada standardowemu rozstawowi nóżek większości komponentów elektronicznych, takich jak układy scalone czy rezystory. To sprawdzony standard, dzięki któremu wszystkie elementy po prostu „pasują” do siebie.

Jednak prawdziwa "magia" ukrywa się w jej wnętrzu. Pod plastikową obudową znajdują się metalowe blaszki, które tworzą połączenia elektryczne. Są to rzędy blaszek biegnące zazwyczaj wzdłuż krótszej krawędzi płytki (dla rzędów komponentów) oraz wzdłuż dłuższych krawędzi (szyny zasilające).

Te blaszki są od siebie izolowane plastikowymi ściankami, tworząc niezależne sekcje. Kiedy wsuwamy nóżkę elementu w otwór, jest ona automatycznie połączona z innymi otworami w tej samej blaszce. Od spodu często znajduje się taśma dwustronna, która pierwotnie miała służyć do mocowania płytki, ale szczerze mówiąc, rzadko się z niej korzysta. Przyklejona płytka to potencjalne źródło frustracji, jeśli będziemy chcieli ją odkleić.

Warto również nadmienić, że szyny zasilające, umieszczone zazwyczaj po bokach płytki, są połączone równolegle na całej swojej długości. Dzięki temu można łatwo doprowadzić zasilanie do wielu punktów obwodu bez plątaniny kabli. To sprawdzony i bardzo efektywny sposób rozprowadzania zasilania w prototypowanym układzie. W mojej opinii, to jedno z najbardziej przemyślanych rozwiązań, które oszczędza mnóstwo czasu i nerwów!

Łączenie elementów na płytce stykowej – praktyczny przewodnik

Łączenie elementów na płytce stykowej jest o wiele łatwiejsze niż mogłoby się wydawać i stanowi jedną z jej największych zalet. Wystarczy wsunąć nóżkę elementu, na przykład rezystora czy diody, w odpowiedni otwór w obudowie i delikatnie, ale stanowczo wcisnąć. Metalowe blaszki wewnątrz płytki zapewnią stabilne połączenie. Pamiętajcie, że zawsze lepiej sprawdzić dwa razy, niż potem szukać błędu w złożonym schemacie, prawda?

Kluczem do prawidłowego łączenia jest zrozumienie, jak wewnętrzne blaszki są ze sobą połączone. Zazwyczaj, otwory wzdłuż pionowych kolumn (w sekcjach głównych) są połączone ze sobą. Oznacza to, że każdy element włożony w tę samą kolumnę jest automatycznie połączony z pozostałymi elementami w tej samej kolumnie. Szyny zasilające, biegnące wzdłuż bocznych krawędzi, łączą się natomiast wzdłuż całej długości poziomo. To logiczne rozwiązanie, które znacznie upraszcza budowanie obwodów.

Aby połączyć ze sobą dwa elementy, które nie znajdują się w tej samej pionowej kolumnie, wystarczy użyć krótkiego przewodu połączeniowego (tzw. "jumpera"). To proste rozwiązanie pozwala na elastyczne tworzenie nawet najbardziej złożonych połączeń. Ważne jest, aby używać przewodów o odpowiedniej długości i unikać plątaniny, co ułatwi późniejsze debugowanie i ewentualne modyfikacje.

Pamiętaj, że czystość i porządek na płytce prototypowej to połowa sukcesu. Dbaj o to, by przewody były ułożone schludnie i prostopadle do płytki, co nie tylko estetycznie wygląda, ale przede wszystkim znacząco ułatwia odnalezienie błędu, jeśli układ nagle odmówi posłuszeństwa. Widziałem już niejednego studenta, który tonął w plątaninie kabli i potem spędzał godziny na szukaniu prostego zwarcia.

Zasilanie obwodów na płytce prototypowej – bezpieczeństwo i efektywność

Prawidłowe zasilanie obwodów na płytce prototypowej jest kluczowe zarówno dla bezpieczeństwa, jak i efektywności działania układu. Najczęściej do zasilania wykorzystuje się dedykowane moduły zasilające do płytek stykowych, które zapewniają stabilne napięcie (np. 3.3V lub 5V) oraz odpowiedni prąd. Można również używać laboratoryjnych zasilaczy regulowanych lub baterii, pamiętając o odpowiedniej polaryzacji. Zawsze warto mieć to na uwadze.

Szyny zasilające na brzegach płytki są idealnym miejscem do podłączenia zasilania. Zazwyczaj jedna szyna jest oznaczana jako "+", a druga jako "-", reprezentując odpowiednio dodatni i ujemny biegun zasilania (masę). Ważne jest, aby zawsze weryfikować poprawność podłączenia i unikać przypadkowego odwrócenia polaryzacji, co może doprowadzić do uszkodzenia komponentów, a nawet samej płytki. Po prostu "Sprawdź dwa razy, podłącz raz".

Zwróć uwagę na maksymalny prąd, jaki może przepłynąć przez płytkę prototypową. Chociaż są one bardzo wygodne, ich wewnętrzne połączenia nie są przeznaczone do pracy z dużymi prądami (zazwyczaj do kilkuset miliamperów). Przekroczenie tej wartości może spowodować przegrzanie blaszek, ich uszkodzenie, a nawet pożar. Zawsze sprawdzaj specyfikację komponentów i dostosuj zasilanie do ich wymagań.

Warto również pamiętać o kondensatorach filtrujących. Szczególnie przy układach cyfrowych, czy tych wymagających stabilnego zasilania, dodanie małych kondensatorów (np. 100nF) pomiędzy szynami zasilającymi w pobliżu układów scalonych może znacząco poprawić stabilność działania, eliminując krótkotrwałe spadki napięcia. To prosta, a zarazem bardzo skuteczna praktyka, którą warto stosować. Kiedyś, ignorowałem to, a mój projekt generował losowe błędy - okazało się, że to kwestia niestabilnego napięcia.

Przykładowe proste obwody na płytce stykowej

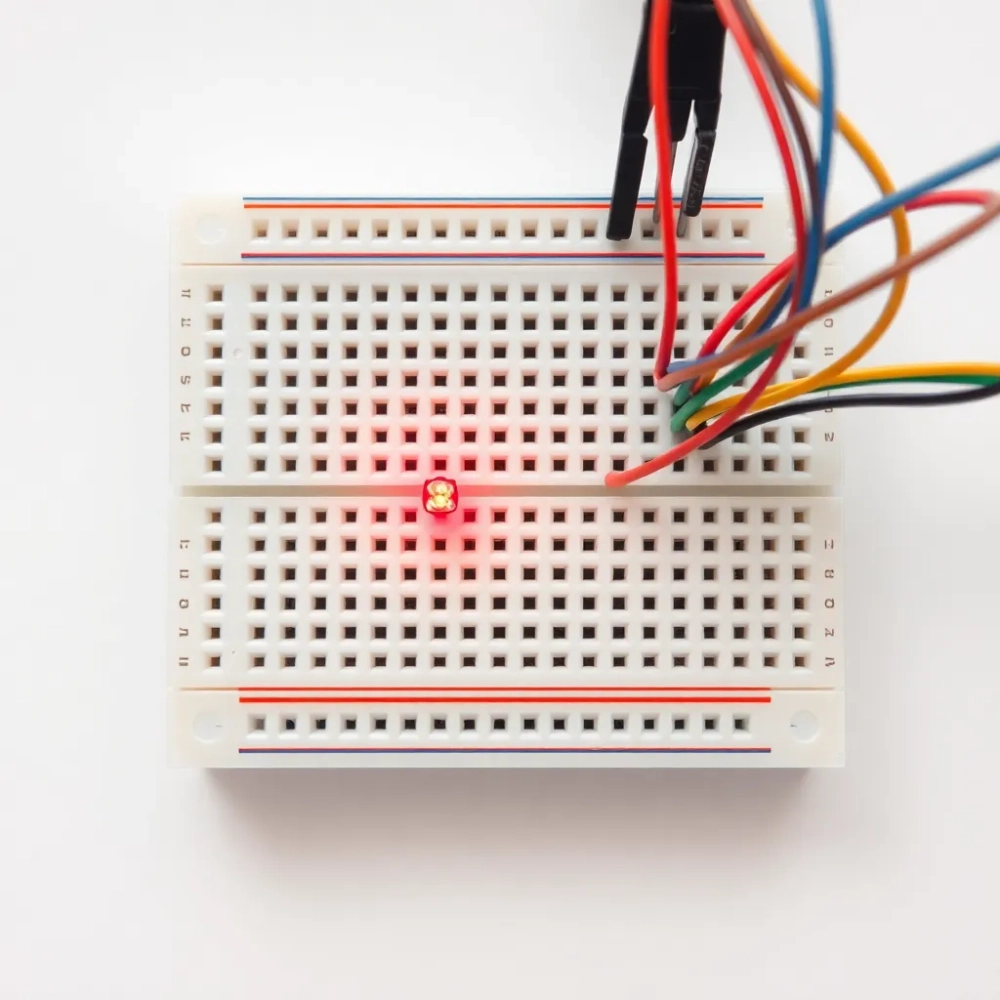

Chcesz zobaczyć, jak to działa w praktyce? Zacznijmy od najprostszego obwodu: podłączenia diody LED. Potrzebujesz diody LED, rezystora (np. 220-330 Ω) i źródła zasilania (np. modułu zasilającego 5V). Włóż dłuższą nóżkę diody LED (anodę) w jedną z pionowych kolumn na płytce, a krótszą (katodę) w inną. Następnie połącz rezystor szeregowo z diodą LED, tak aby ograniczał prąd. Na koniec, podłącz całość do szyn zasilających – rezystor do dodatniego bieguna, a dioda LED do ujemnego. Proste, prawda?

Inny klasyczny przykład to uruchomienie czujnika temperatury, na przykład popularnego TMP36. Wymaga on trzech połączeń: zasilania, masy i sygnału wyjściowego. Połącz zasilanie i masę do odpowiednich szyn na płytce. Sygnał wyjściowy możesz podłączyć do wejścia analogowego mikrokontrolera (np. Arduino), aby odczytać wartość temperatury. To świetny sposób na rozpoczęcie przygody z sensoryką.

A może chcesz zbudować prosty układ migający? Wystarczy popularny układ scalony NE555, kilka rezystorów i kondensatorów. Dzięki elastyczności płytki prototypowej, możesz łatwo zmieniać wartości tych elementów, aby eksperymentować z różnymi częstotliwościami migania. To niesamowite, jak proste elementy mogą tworzyć tak ciekawe efekty. Często powtarzam moim znajomym, że elektronika to nie czarna magia, a jedynie połączenie kilku prostych zasad.

Pamiętaj, że każdy projekt, nawet ten najbardziej skomplikowany, zaczyna się od prostych kroków. Płytka prototypowa jest idealnym narzędziem do rozłożenia złożonego problemu na mniejsze, łatwiejsze do strawienia części. Stopniowo dodając kolejne elementy i testując je, zbudujesz nawet najbardziej zaawansowany system. To metoda, którą stosujemy w naszej pracy, i która zawsze się sprawdza.

Najczęstsze błędy i jak ich unikać przy używaniu płytki prototypowej

Jednym z najczęstszych, a zarazem najbardziej irytujących błędów, jest przypadkowe odwrócenie polaryzacji. Włożenie diody LED odwrotnie lub podłączenie zasilania w niewłaściwy sposób może skończyć się uszkodzeniem komponentów, a w skrajnych przypadkach nawet ich spaleniem. Zawsze dwukrotnie sprawdź oznaczenia na elementach i na płytce. Plus do plusa, minus do minusa, to podstawa, ale jakże często zapomniana przez niedoświadczonych użytkowników.

Kolejnym błędem jest niechlujne okablowanie. Plątanina krótkich przewodów wydaje się na początku niewinna, ale gdy obwód zaczyna rosnąć, znalezienie błędu staje się prawdziwym koszmarem. Staraj się używać przewodów o odpowiedniej długości, układać je równo i używać różnych kolorów do oznaczania zasilania, masy i sygnałów. To prosta zasada, która zaoszczędzi Ci wielu godzin frustracji, naprawdę działa!

Nie zapominaj o rezystorach ograniczających prąd, zwłaszcza przy diodach LED. Podłączenie diody bezpośrednio do zasilania bez odpowiedniego rezystora spowoduje jej natychmiastowe spalenie. Zawsze obliczaj wymagany rezystor lub korzystaj z kalkulatorów online. To mały element, który ma ogromne znaczenie dla żywotności Twojego układu.

Pamiętaj również, że blaszkowe połączenia w płytce są delikatne. Częste wyciąganie i wkładanie bardzo grubych elementów może je uszkodzić. Traktuj swoją płytkę prototypową z szacunkiem, a posłuży Ci przez długi czas. I na koniec, ten kawałek taśmy dwustronnej na spodzie – unikaj jego używania, chyba że masz bardzo konkretny powód. Ciężko odkleić przyklejoną płytkę, a jej uszkodzenie podczas próby demontażu jest bardzo prawdopodobne. Lepiej po prostu postawić ją na biurku lub przykręcić do jakiejś uniwersalnej podstawki.

Wybór odpowiedniej płytki prototypowej – rozmiary i typy

Wybór odpowiedniej płytki prototypowej jest kluczowy dla komfortu pracy i efektywności prototypowania. Na rynku dostępne są różne rozmiary – od małych, miniaturowych płytek (np. 170-punktowych), idealnych do bardzo prostych obwodów lub rozbudowy istniejących projektów, po duże, pełnowymiarowe płytki (np. 830-punktowe), które zapewniają przestrzeń na bardziej złożone układy. Pamiętaj, że większa płytka to więcej miejsca na swobodne układanie elementów i mniejsze ryzyko popełnienia błędu.

Oprócz standardowych rozmiarów, istnieją również płytki z dodatkowymi funkcjonalnościami, takimi jak zintegrowane szyny zasilające (co jest standardem w większych modelach) lub specjalne sekcje do montażu układów scalonych o dużej liczbie pinów. Ważne jest, aby dopasować wielkość i typ płytki do przewidywanego rozmiaru i złożoności Twojego projektu. Lepiej mieć trochę zapasu niż potem „upychać” komponenty na siłę.

Ceny płytek prototypowych są zróżnicowane i zależą od rozmiaru i jakości wykonania. Małe płytki można kupić już za kilka złotych, natomiast większe, renomowanych producentów, mogą kosztować kilkadziesiąt złotych. Warto zainwestować w dobrą jakość, ponieważ płytki gorszej jakości mogą иметь słabsze połączenia, co prowadzi do niestabilności obwodu. Tanie płytki mogą być kapryśne, a jak to się mówi, "chytry dwa razy traci".

Jeśli planujesz pracę z mikrokontrolerami takimi jak Arduino czy ESP32, rozważ zakup zestawu, który zawiera płytkę prototypową, przewody połączeniowe i podstawowe komponenty. Takie zestawy są często bardziej opłacalne i zapewniają wszystko, co potrzebne na początek. A jeśli chodzi o to, którą wybrać, zawsze mówię: "Idź na jakość, a nie na cenę, bo potem będziesz żałować".

Przejście z prototypu na płytkę drukowaną (PCB)

Kiedy Twój prototyp na płytce prototypowej działa już bez zarzutu i jesteś zadowolony z jego funkcjonalności, nadchodzi czas na jego utrwalenie. Przejście z prototypu na płytkę drukowaną (PCB) to naturalny kolejny krok, który pozwala na stworzenie trwałego, kompaktowego i estetycznego układu. W końcu nikt nie chce, aby jego finalny produkt wyglądał jak plątanina kabli, prawda?

Proces ten zazwyczaj zaczyna się od zaprojektowania schematu elektronicznego, a następnie wykonania projektu ścieżek na PCB za pomocą specjalistycznego oprogramowania (np. KiCad, Eagle). W tym etapie, każde połączenie, które wcześniej tworzyłeś za pomocą przewodów na płytce prototypowej, zostaje przeniesione na sztywne ścieżki miedzi na płytce PCB. To wymaga precyzji i zrozumienia zasad projektowania PCB.

Istnieją dwa główne sposoby tworzenia PCB: samodzielne wytrawianie (dla hobbystów) lub zlecanie produkcji profesjonalnym firmom. Samodzielne wytrawianie jest tańsze, ale wymaga specjalistycznego sprzętu i chemikaliów. Profesjonalna produkcja gwarantuje wysoką jakość i powtarzalność, co jest kluczowe w przypadku większej liczby egzemplarzy.

Warto pamiętać, że proces przejścia z prototypu na PCB to nie tylko przeniesienie połączeń, ale także optymalizacja układu pod kątem rozmiaru, wydajności i kosztów produkcji. To moment, w którym twój "brudnopis" staje się gotowym do druku projektem. Moje doświadczenie pokazuje, że często dopiero podczas projektowania PCB wychodzą na jaw drobne niedoskonałości, które wcześniej umknęły uwadze.

Podsumowując, płytka prototypowa to bramka do świata elektroniki, która otwiera drzwi do eksperymentowania i nauki bez obaw o trwałe zmiany. Przejście na PCB to naturalna ewolucja projektu, która pozwala przekształcić Twój pomysł w gotowy do użycia produkt. To fascynująca podróż, która zaczyna się od prostego podłączenia, a kończy na stworzeniu czegoś naprawdę wyjątkowego.

Płytka prototypowa jak używać - Q&A

• Jakie są główne zalety używania płytki prototypowej w porównaniu do innych metod prototypowania?

  Główne zalety płytki prototypowej to łatwe łączenie elementów bez lutowania, możliwość wielokrotnego użytku komponentów oraz szybkość wprowadzania zmian i testowania obwodów. Umożliwia ona swobodne eksperymentowanie z elektroniką bez ryzyka uszkodzenia elementów poprzez lutowanie.

• Jak połączyć elementy na płytce prototypowej, aby stworzyć działający obwód?

  Aby połączyć elementy, należy wsunąć nóżki komponentów w odpowiednie otwory. Otwory w pionowych kolumnach (w sekcjach głównych) są ze sobą połączone wewnętrznymi blaszkami. Szyny zasilające na bocznych krawędziach łączą się natomiast poziomo wzdłuż całej długości. Aby połączyć elementy z różnych kolumn, używa się krótkich przewodów połączeniowych (jumperów). Kluczowe jest utrzymanie porządku i czystości okablowania.

• Jakie są zasady bezpiecznego zasilania obwodów na płytce prototypowej?

  Do zasilania obwodów na płytce prototypowej najlepiej używać dedykowanych modułów zasilających lub laboratoryjnych zasilaczy regulowanych, pamiętając o prawidłowej polaryzacji (+ do +, - do -). Należy zwrócić uwagę na maksymalny prąd, jaki może przepłynąć przez płytkę (zazwyczaj do kilkuset miliamperów), aby uniknąć przegrzania i uszkodzenia. Ważne jest także stosowanie rezystorów ograniczających prąd (np. przy diodach LED) oraz kondensatorów filtrujących dla stabilności zasilania.

• Jakie są najczęstsze błędy popełniane podczas pracy z płytką prototypową i jak ich unikać?

  Najczęstsze błędy to przypadkowe odwrócenie polaryzacji zasilania, niechlujne okablowanie, brak rezystorów ograniczających prąd (szczególnie przy diodach LED) oraz uszkodzenie blaszek w płytce przez częste wkładanie zbyt grubych elementów. Aby ich unikać, zawsze należy dwukrotnie sprawdzać połączenia, dbać o porządek w przewodach używając różnych kolorów, stosować rezystory tam, gdzie są wymagane, i ostrożnie traktować płytkę.
