Płytka uniwersalna: Jak używać? Poradnik

Redakcja 2025-07-06 12:29 | Udostępnij:

Zastanawiasz się, jak okiełznać chaos przewodów i komponentów na swojej pierwszej płytce uniwersalnej? To wyzwanie, które napędza wielu początkujących elektroników, ale spokojnie – nie jesteś sam na tej drodze. Opanowanie sztuki lutowania i organizacji na płytce uniwersalnej to klucz do otwarcia drzwi do świata samodzielnie zbudowanych urządzeń. Chcesz wiedzieć, jak używać płytki uniwersalnej, by Twoje projekty działały bez zarzutu i wyglądały estetycznie? To właśnie tutaj znajdziesz praktyczne wskazówki i triki, które sprawią, że lutowanie przestanie być koszmarem, a stanie się przyjemnością.

Płytka uniwersalna jak używać

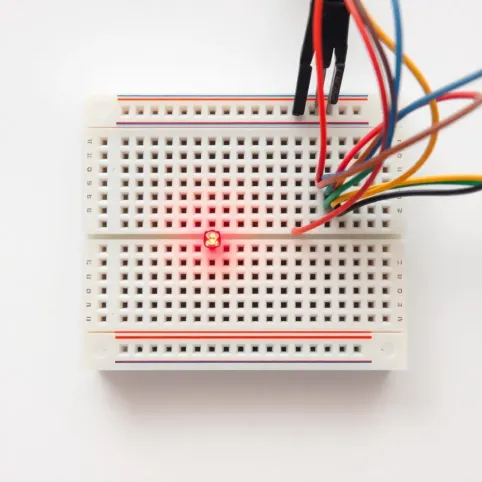

Kiedy rozpoczynasz przygodę z elektroniką, często zaczynasz od płytek stykowych. To świetne narzędzie do prototypowania, ale kiedy przychodzi czas na zbudowanie czegoś trwałego i niezawodnego, lutowanie na płytce uniwersalnej staje się nieuniknione. Przejście na płytki uniwersalne to skok na głęboką wodę, ale z odpowiednią wiedzą i narzędziami, szybko zaczniesz osiągać efekty, które Cię zaskoczą.

Aspekt Wyzwania Rozwiązania Trudność (1-5)
Lutowanie Zimne luty, zwarcia, brak topnika Użycie topnika, kontrola temperatury, trening 3
Organizacja przewodów Brak kolorystyki, przypadkowe połączenia Kolorowe przewody, skróty, srebrzanka 2
Mocowanie elementów Obluzowanie, brak stabilności Przycinanie nóżek, stabilizatory 2
Testowanie obwodu Brak ciągłości, błędy połączeń Pomiary miernikiem, wizualna inspekcja 4

Dane te ilustrują najczęstsze problemy napotykane podczas pracy z płytkami uniwersalnymi, a także sugerują konkretne sposoby ich rozwiązania. Z doświadczenia wiem, że często brakuje nam świadomości prostych, a jednak fundamentalnych praktyk, które mogą zaoszczędzić godziny frustracji. Niewłaściwe użycie topnika czy brak systematycznej kontroli jakości lutów to tylko wierzchołek góry lodowej. Pamiętaj, że każdy błąd to lekcja – ważne, by wyciągać z nich wnioski i dążyć do perfekcji w każdym, nawet najmniejszym detalu.

Wybór odpowiedniej płytki uniwersalnej i narzędzi

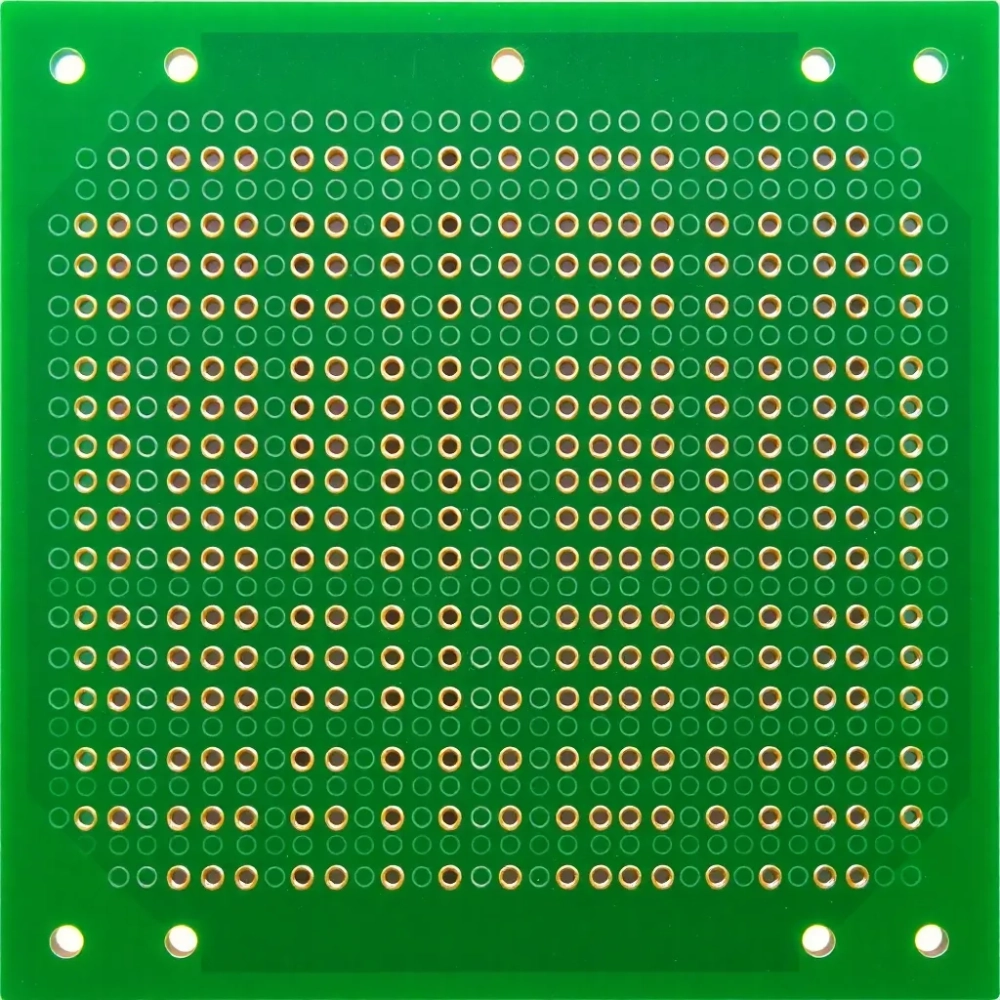

Wybór właściwej płytki uniwersalnej to pierwszy krok do sukcesu w każdym projekcie elektronicznym. Na rynku dostępne są różne typy płytek, od tych z miedzianymi polami lutowniczymi, po te z gotowymi ścieżkami ułatwiającymi prowadzenie połączeń. Zastanów się, jaki rozmiar będzie Ci potrzebny, aby pomieścić wszystkie komponenty i zachować przestrzeń na ewentualne modyfikacje.

Kluczowe jest również posiadanie odpowiednich narzędzi. Dobra lutownica z regulacją temperatury to absolutna podstawa. Inwestycja w stację lutowniczą, nawet prostą, to gwarancja precyzji i powtarzalności. Dodatkowo, przydadzą się obcinaczki do przewodów, pęseta, odsysacz cyny oraz multimetr, który pozwoli Ci na bieżąco kontrolować poprawność połączeń.

Wybierając płytkę, zwróć uwagę na rozmieszczenie otworów. Standardowo otwory są rozmieszczone w rastrze 2.54 mm, co jest zgodne z większością dostępnych komponentów. Grubość miedzi na płytce również ma znaczenie – im grubsza, tym bardziej wytrzymałe będą połączenia, zwłaszcza przy podawaniu większych prądów.

Dobre praktyki lutowania na płytce uniwersalnej

Lutowanie to sztuka, która wymaga precyzji i cierpliwości. Jednym z najczęstszych błędów jest zbyt mała ilość topnika lub jego brak. Pamiętaj, że topnik ułatwia rozpływanie się cyny, co minimalizuje ryzyko zimnych lutów i poprawia jakość połączeń. Jeśli używasz cyny z topnikiem w rdzeniu, dodatkowy topnik w płynie czy żelu to nadal dobry pomysł – nigdy go nie żałuj.

Kolejnym aspektem jest temperatura grota lutownicy. Jeśli Twoja lutownica ma regulację, eksperymentuj z nią, by znaleźć optymalną temperaturę dla danego typu cyny i komponentów. Zbyt niska temperatura może prowadzić do zimnych lutów, a zbyt wysoka – do przegrzania elementów lub uszkodzenia ścieżek na płytce. Idealna temperatura to taka, która pozwala na szybkie i równomierne rozpływanie się spoiwa.

Po każdym lutowaniu, bezwzględnie sprawdź każde połączenie. Wierzę, że precyzja na tym etapie oszczędza wiele nerwów. Niewidoczne dla oka zwarcia lub przerwy w obwodzie potrafią skutecznie pokrzyżować plany. Użyj multimetru do sprawdzenia ciągłości połączeń, a także wizualnie oceniaj każdy lut pod kątem lśnienia i gładkości.

Planowanie i projektowanie połączeń na płytce

Zanim zaczniesz lutować, poświęć chwilę na zaplanowanie rozmieszczenia elementów i przebiegu połączeń. To jak rysowanie mapy skarbów dla Twojego obwodu. Rozrysowanie schematu na papierze, a nawet na samej płytce markerem, może znacznie ułatwić pracę i zmniejszyć ryzyko błędów.

Staraj się umieszczać komponenty w sposób logiczny, grupując ze sobą te, które są ze sobą powiązane funkcjonalnie. Pomoże to w organizacji przewodów i późniejszej diagnostyce. Im bardziej uporządkowany układ, tym łatwiej będzie Ci go testować i ewentualnie modyfikować.

Pamiętaj o minimalizowaniu długości ścieżek i połączeń. Krótsze ścieżki oznaczają mniejsze zakłócenia i mniejsze ryzyko problemów z sygnałem, zwłaszcza w układach wysokiej częstotliwości. Możesz używać wyciętych nóżek rezystorów do krótkich połączeń – to ekologiczne i praktyczne rozwiązanie.

Zarządzanie przewodami i zasilaniem na płytce

Organizacja przewodów to nie tylko estetyka, ale przede wszystkim funkcjonalność i bezpieczeństwo. Jeśli miałbym cokolwiek doradzić, to zastosowałbym różną kolorystykę przewodów. Na przykład, czerwony na plus zasilania, a czarny na masę (GND). To prosta zasada, która potrafi zapobiec wielu frustracjom.

Uważaj na przewody zbyt długie lub źle izolowane. Przewody takie jak Kynar są cienkie i praktyczne, ale mogą się łatwo przesunąć, tworząc zwarcie z sąsiednim pinem, jeśli nie ma żadnego mechanicznego zabezpieczenia. Zawsze upewnij się, że izolacja jest na swoim miejscu i że przewody są stabilne.

Połączenia zasilania i masy najlepiej robić grubszym przewodem, na przykład srebrzanką 0.5 mm. Przenoszą one największe prądy i powinny być jak najbardziej niezawodne. Staraj się prowadzić je oddzielnie od ścieżek sygnałowych, aby unikać zakłóceń.

Błędy początkujących i jak ich unikać

Każdy kiedyś zaczynał i każdy popełniał błędy. Jednym z najczęstszych są wspomniane już wielokrotnie zimne luty. Powstają one, gdy cyna nie stopi się prawidłowo i nie złączy elementu z płytką. Wizualnie wyglądają na matowe i chropowate, w przeciwieństwie do błyszczących i gładkich poprawnych lutów. Poprawisz je, ponownie nagrzewając miejsce lutowania i dodając odrobinę cyny z topnikiem.

Innym typowym błędem jest zwarcie. Może ono wynikać z przesunięcia izolacji przewodu, nadmiernej ilości cyny, która połączyła sąsiednie pady, lub źle dociętych nóżek elementów. Zawsze sprawdzaj ciągłość obwodu miernikiem, zwłaszcza po zakończeniu lutowania grupy elementów. To pozwoli Ci szybko zlokalizować problem.

Niedocenianie znaczenia czystości również jest błędem. Resztki topnika, brud czy kurz mogą prowadzić do błędów w działaniu obwodu, zwłaszcza w obwodach analogowych. Po zakończeniu lutowania, warto oczyścić płytkę specjalnym płynem do czyszczenia elektroniki, używając szczoteczki lub wacików.

Mocowanie elementów i zabezpieczenie obwodu

Po zakończeniu lutowania, warto pomyśleć o zabezpieczeniu całego obwodu. Jeśli nie masz specjalnej obudowy drukowanej, możesz wykorzystać prosty kawałek plastiku, na przykład spienionego PCV o grubości 2mm. Takie rozwiązanie jest lekkie, łatwe do cięcia nożyczkami i można je przykręcić czterema śrubkami M2 do płytki, tworząc prowizoryczną, ale skuteczną obudowę.

Mocowanie elementów na płytce uniwersalnej jest kluczowe dla stabilności i trwałości Twojego projektu. Nóżki elementów, które nie są używane do połączeń, powinny być docięte jak najbliżej płytki, aby uniknąć przypadkowych zwarć. Możesz także użyć opasek kablowych lub kleju termotopliwego do unieruchomienia większych komponentów, takich jak kondensatory elektrolityczne czy transformatory.

Dodatkową metodą zabezpieczenia obwodu jest pokrycie go specjalnym lakierem izolacyjnym. Lakier chroni przed wilgocią, kurzem i korozją, co jest szczególnie ważne w trudnych warunkach środowiskowych. Pamiętaj jednak, by robić to dopiero po dokładnym przetestowaniu i upewnieniu się, że obwód działa prawidłowo.

Testowanie i rozwiązywanie problemów na płytce uniwersalnej

Poświęcenie czasu na dokładne testowanie obwodu to inwestycja, która zwraca się stukrotnie. Zawsze sprawdzaj każde połączenie po lutowaniu. Nie wystarczy rzut oka; potrzebujesz precyzji, którą zapewni tylko miernik i dokładna analiza.

Rozpoczynaj od podstawowych testów, takich jak weryfikacja ciągłości ścieżek i braku zwarć między padami. Następnie, jeśli to możliwe, sprawdzaj poszczególne sekcje obwodu, zanim podłączysz zasilanie do całości. To pomoże Ci zlokalizować ewentualne błędy w mniejszych segmentach układu.

W przypadku problemów, systematycznie eliminuj potencjalne źródła awarii. Często problem leży w zimnym lutu, zwarciu, błędnym podłączeniu elementu (np. odwrotna polaryzacja kondensatora) lub uszkodzonym komponencie. Nigdy nie zakładaj, że wszystko musi działać od razu – błędy to naturalna część procesu tworzenia, a ich wykrywanie to cenna lekcja dla każdego elektronika.
