Płytka stykowa: jak działa i do czego służy?

Zastanawiałeś się kiedyś, jak to jest, że pewne innowacje, z pozoru proste, rewolucjonizują całe dziedziny? Taką rewolucją w świecie elektroniki amatorskiej i prototypowania stała się płytka stykowa. Niegdyś, budowanie nawet najprostszego układu elektronicznego bez lutownicy graniczyło z cudem, a "pająkowanie" czyli łączenie komponentów "w powietrzu" było normą. Dziś, dzięki temu niepozornemu narzędziu, działanie płytki stykowej opiera się na szybkim i bezlutowym łączeniu elementów, co pozwala na błyskawiczne tworzenie i modyfikowanie prototypów. To sprawia, że świat elektroniki staje się dostępny dla każdego, kto ma iskierkę ciekawości i chęć tworzenia.

• Budowa płytki stykowej – sekrety połączeń
• Zastosowanie płytek stykowych w praktyce DIY
• Płytka stykowa vs. płytka PCB – różnice i zalety
• Jak podłączyć komponenty do płytki stykowej?
• Najczęściej popełniane błędy przy używaniu płytki stykowej
• Najczęściej Zadawane Pytania o Płytkę Stykową

W erze dynamicznego rozwoju elektroniki, płytka stykowa stała się nieodłącznym elementem wyposażenia każdego początkującego (i nie tylko!) elektronika, a jej możliwości są nieustannie odkrywane na nowo.

Analizując wspomniane dane, łatwo dostrzec, że płytka stykowa wypełnia lukę między chaotycznym "pająkiem" a kosztowną i czasochłonną produkcją płytek PCB. To właśnie jej elastyczność i możliwość błyskawicznego tworzenia oraz modyfikowania obwodów sprawiają, że jest ona niezastąpionym narzędziem dla każdego, kto stawia pierwsze kroki w elektronice lub potrzebuje szybkiego prototypowania. Właśnie dlatego, zrozumiemy, jak działa płytka stykowa i jak wykorzystać jej pełen potencjał.

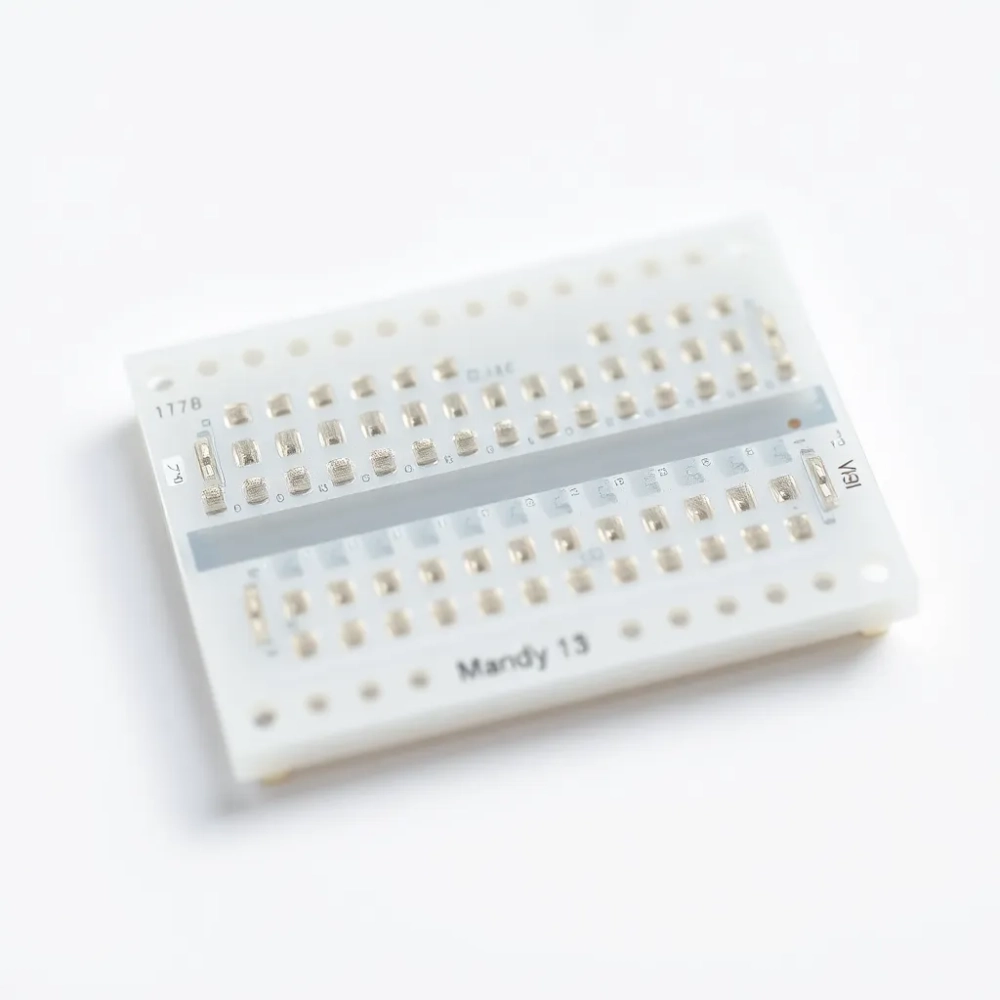

Budowa płytki stykowej – sekrety połączeń

Zanim zagłębimy się w praktyczne zastosowania, przyjrzyjmy się temu, co sprawia, że płytka stykowa jest tak efektywnym narzędziem. Na pierwszy rzut oka, to po prostu kawałek plastiku z równo rozmieszczonymi otworami. Jednak prawdziwa magia kryje się pod powierzchnią.

Sercem każdej płytki stykowej jest jej wewnętrzna konstrukcja. Otwory, rozmieszczone z precyzją co 0,1 cala (czyli 2,54 mm), doskonale odpowiadają standardowemu rozstawowi nóżek większości komponentów elektronicznych, takich jak układy scalone czy rezystory. Pod każdym z tych otworów ukryte są specjalne metalowe blaszki.

Te blaszki, często wykonane z miedzi i pokryte niklem lub cyną, są kluczowym elementem. Są one połączone ze sobą w rzędach lub kolumnach, tworząc w ten sposób ciągłe ścieżki przewodzące. To właśnie dzięki nim, gdy włożymy nóżki dwóch komponentów w sąsiadujące ze sobą otwory połączone tą samą blaszką, automatycznie nawiązujemy między nimi połączenie elektryczne – i to bez kropli lutu!

Na większości płytek stykowych, dwie pionowe kolumny po bokach (często oznaczone jako plus " + " i minus " - " lub kolory czerwony i niebieski) służą do podłączenia zasilania. Blaszki w tych kolumnach biegną przez całą długość płytki, co ułatwia rozprowadzanie napięcia do różnych części układu. Pozostałe otwory są zwykle połączone w krótkich, poziomych rzędach (zazwyczaj po 5 otworów w rzędzie), oddzielonych centralnym rowkiem, który jest idealny do umieszczania układów scalonych.

Od spodu, płytka stykowa jest często pokryta warstwą mocnej taśmy dwustronnej, co pozwala na jej trwałe przymocowanie do podłoża. Warto jednak z tym uważać – jak to mówią, "co przymocowane, to przymocowane", i odklejenie takiej płytki może być prawdziwą walką, a nawet doprowadzić do jej uszkodzenia.

Zastosowanie płytek stykowych w praktyce DIY

Porzućmy na chwilę teorię i zanurzmy się w praktykę. Gdzie i jak płytka stykowa błyszczy w świecie DIY? Odpowiedź jest prosta: wszędzie tam, gdzie liczy się szybkość, elastyczność i możliwość eksperymentowania. Pomyśl o niej jak o elektronicznym placu zabaw, gdzie możesz swobodnie budować i przebudowywać swoje wynalazki.

Przede wszystkim, płytki stykowe to prawdziwy skarb dla uczących się elektroniki. Zamiast męczyć się z lutowaniem i potencjalnym uszkodzeniem drogich komponentów, możesz w mgnieniu oka złożyć obwód, przetestować go, a jeśli coś pójdzie nie tak – równie szybko go zmodyfikować. To idealne narzędzie do przyswajania podstaw, od praw Ohma po bardziej złożone układy logiczne.

Po drugie, płytki prototypowe, zwane również po angielsku "breadboards", są niezastąpione przy szybkim prototypowaniu urządzeń elektronicznych. Masz pomysł na inteligentne światło sterowane ruchem, automatyczny system nawadniania roślin, a może nietypową zabawkę elektroniczną? Dzięki płytce stykowej możesz w kilka minut sprawdzić, czy Twoja koncepcja ma sens, zanim zainwestujesz w drogie materiały i czas na prawdziwą produkcję.

Co więcej, ta sama płytka i te same komponenty, które wykorzystasz do nauki lub jednego projektu, z łatwością posłużą Ci do wielu innych. Nie musisz niczego niszczyć ani rozlutowywać. To sprawia, że płytki stykowe są nie tylko praktyczne, ale i ekonomiczne, co jest kluczowe, zwłaszcza na początku przygody z elektroniką.

Płytka stykowa vs. płytka PCB – różnice i zalety

W świecie elektroniki spotykamy się z dwiema głównymi filozofiami budowy obwodów: prototypowaniem na płytkach stykowych i finalnymi projektami na płytkach drukowanych (PCB). To jak porównywanie szkicu do gotowego obrazu – oba mają swoje miejsce i cel.

Płytka PCB (Printed Circuit Board) to kręgosłup większości urządzeń elektronicznych, które trzymasz w ręce. To sztywna płytka z precyzyjnie wyrytymi ścieżkami przewodzącymi, do której komponenty są trwale wlutowywane. Gwarantuje ona niezawodność, trwałość i optymalne parametry pracy. Jednakże, zanim zdecydujemy się na kosztowną i czasochłonną produkcję PCB, warto zbudować prototyp, który pozwoli na łatwe i tanie wprowadzanie zmian.

I tu wkracza płytka stykowa. Jej główną zaletą jest możliwość całkowitego pominięcia procesu lutowania. To oznacza, że możesz zmieniać konfigurację obwodu tak często, jak tego potrzebujesz, bez ryzyka uszkodzenia komponentów czy frustracji związanej z rozlutowywaniem. Dla młodego inżyniera czy hobbysty, który dopiero zgłębia tajniki elektroniki, jest to nieoceniona cecha.

Wyobraź sobie, że budujesz obwód i nagle zdajesz sobie sprawę, że potrzebujesz innego rezystora. Na PCB musiałbyś go wylutować i przylutować nowy, często z ryzykiem przegrzania elementu lub uszkodzenia ścieżki. Na płytce stykowej? Po prostu wyciągasz jeden element i wstawiasz drugi. To oszczędność czasu, komponentów i... własnych nerwów.

Podsumowując, płytka stykowa to Twoje laboratorium pomysłów – miejsce, gdzie możesz swobodnie eksperymentować. Płytka PCB to zaś finalny produkt, przemyślany i zoptymalizowany pod kątem konkretnego zastosowania. Oba narzędzia są komplementarne i niezbędne na różnych etapach rozwoju projektu elektronicznego.

Jak podłączyć komponenty do płytki stykowej?

W teorii wszystko wydaje się proste, ale praktyka potrafi zaskoczyć. Podłączanie komponentów do płytki stykowej jest intuicyjne, ale wymaga zrozumienia jej wewnętrznej logiki połączeń. Wyobraź sobie grę w budowanie, gdzie każdy element ma swoje miejsce.

Podstawowa zasada jest taka: układ elektroniczny wkładamy nóżkę elementu przez otwór w płytce. Ważne jest, aby zrozumieć, że otwory w wierszach (na środku płytki, oddzielone rowkiem) są ze sobą połączone elektrycznie. Czyli, jeśli włożysz nóżki dwóch rezystorów w dwa sąsiednie otwory w tym samym wierszu, stworzyłeś między nimi połączenie szeregowe. Jeśli chcesz połączyć coś równolegle, musisz podłączyć nóżki do różnych wierszy, ale do tych samych ścieżek zasilających (szyn zasilających).

Do łączenia poszczególnych komponentów i tworzenia ścieżek sygnałowych używamy zazwyczaj małych przewodów połączeniowych, zwanych często "jumpersami" lub "kablikami krokodylkami". Dostępne są w różnych długościach i kolorach, co ułatwia organizację okablowania i estetykę projektu. Pamiętaj, aby dobierać odpowiednią długość kabli, aby uniknąć zbędnego plątaniny, co ułatwi debugowanie i zrozumienie schematu.

Przy podłączaniu układów scalonych, należy pamiętać o centralnym rowku na płytce. Jest on specjalnie zaprojektowany, aby umożliwić umieszczenie układów, tak aby każda ich nóżka znajdowała się w innym rzędzie, co zapobiega zwarciom i pozwala na indywidualne podłączenie każdego pinu.

Najczęściej popełniane błędy przy używaniu płytki stykowej

Nawet najprostsze narzędzia mają swoje pułapki, a płytka stykowa nie jest wyjątkiem. Zdarza się, że początkujący (a czasem i zaawansowani) użytkownicy popełniają drobne błędy, które mogą kosztować czas, nerwy, a nawet uszkodzenie komponentów. Pora na małą sesję terapeutyczną, by uniknąć tych frustrujących momentów.

Jednym z klasycznych błędów jest niewłaściwe podłączenie zasilania. Pamiętaj, że szyny zasilające (te wzdłuż krawędzi płytki) są zazwyczaj rozdzielone na dwie sekcje – plus i minus – i często nie są ze sobą połączone wzdłuż całej długości. Wiele osób myśli, że wystarczy podłączyć zasilanie do jednego końca szyny, a będzie ono dostępne wszędzie. Często trzeba "zafasonować" mały kabelek, żeby zasilić całą długość szyny. Zawsze sprawdzaj ciągłość połączeń, zanim włączysz prąd – Twoje komponenty będą Ci wdzięczne.

Kolejnym błędem jest nadmierne wciskanie nóżek komponentów. Otwory na płytce stykowej są zaprojektowane tak, aby mocno trzymać nóżki, ale zbyt duża siła może zdeformować wewnętrzne blaszki, permanentnie uszkadzając dany punkt połączeniowy. Z czasem może to doprowadzić do "luźnych połączeń", które trudno zdiagnozować, a które objawiają się erraticznym działaniem układu. Pamiętaj, nóżki powinny wchodzić z lekkim oporem, a nie z siłowaniem.

Równie fatalnym błędem jest próba wyciągania zbyt grubych nóżek lub elementów ze zbyt dużym oporem. Niektóre komponenty, zwłaszcza te o sztywniejszych lub grubszych pinach, mogą sprawić, że ich wyjęcie jest prawdziwym wyzwaniem. Nie warto robić tego bez potrzeby i używać nadmiernej siły, ponieważ można łatwo uszkodzić płytkę, wyginając lub wysuwając wewnętrzne blaszki. Delikatne kołysanie na boki i równomierne pociągnięcie to klucz do sukcesu.

Mówiąc o uszkodzeniach – pamiętaj o nieszczęsnej taśmie dwustronnej na spodzie płytki. Jeśli raz ją przykleisz, np. do podstawki, odklejenie jej może być koszmarem. Często kończy się to zgięciem, lub nawet pęknięciem płytki, a wygięte blaszki od razu kwalifikują ją do elektronicznego recyclingu. Jeśli już musisz przytwierdzić płytkę, rozważ użycie specjalnej podstawki lub użyj taśmy, którą łatwo usunąć. Czasami lepiej po prostu zostawić ją „luzem”.

Najczęściej Zadawane Pytania o Płytkę Stykową

• Czym jest płytka stykowa i do czego służy?

  Płytka stykowa (breadboard) to narzędzie służące do szybkiego i bezlutowego łączenia elementów elektronicznych w celu prototypowania i testowania obwodów. Dzięki niej, budowanie i modyfikowanie układów jest znacznie prostsze i szybsze niż przy użyciu tradycyjnych metod, takich jak lutowanie czy "pająkowanie".

• Jak działa płytka stykowa?

  Działanie płytki stykowej opiera się na wewnętrznej konstrukcji z metalowych blaszek połączonych w rzędach lub kolumnach. Otwarte na górze otwory, rozmieszczone co 0,1 cala, pozwalają na wkładanie nóżek komponentów. Gdy komponenty są włożone w otwory połączone tą samą blaszką, nawiązuje się między nimi połączenie elektryczne. Szyny boczne służą zazwyczaj do zasilania, a centralny rowek do umieszczania układów scalonych.

• Jakie są główne zalety użycia płytki stykowej w porównaniu do płytki PCB?

  Główne zalety płytki stykowej to przede wszystkim bardzo szybki czas montażu prototypu i niezwykle wysoka łatwość modyfikacji, ponieważ elementy można wielokrotnie wkładać i wyjmować bez lutowania. Jest to narzędzie wielokrotnego użytku i ma niski koszt początkowy, co czyni ją idealną do nauki i szybkiego prototypowania, w przeciwieństwie do czasochłonnej i kosztownej produkcji płytek PCB.

• Jakie są najczęstsze błędy popełniane przy używaniu płytki stykowej?

  Najczęstsze błędy to niewłaściwe podłączenie zasilania (szyny zasilające często są rozdzielone na sekcje), nadmierne wciskanie nóżek komponentów (ryzyko deformacji blaszek), używanie zbyt dużej siły przy wyciąganiu elementów (ryzyko uszkodzenia płytki) oraz trudne do usunięcia przyklejanie płytki dwustronną taśmą, co może doprowadzić do jej uszkodzenia przy próbie odklejenia.
