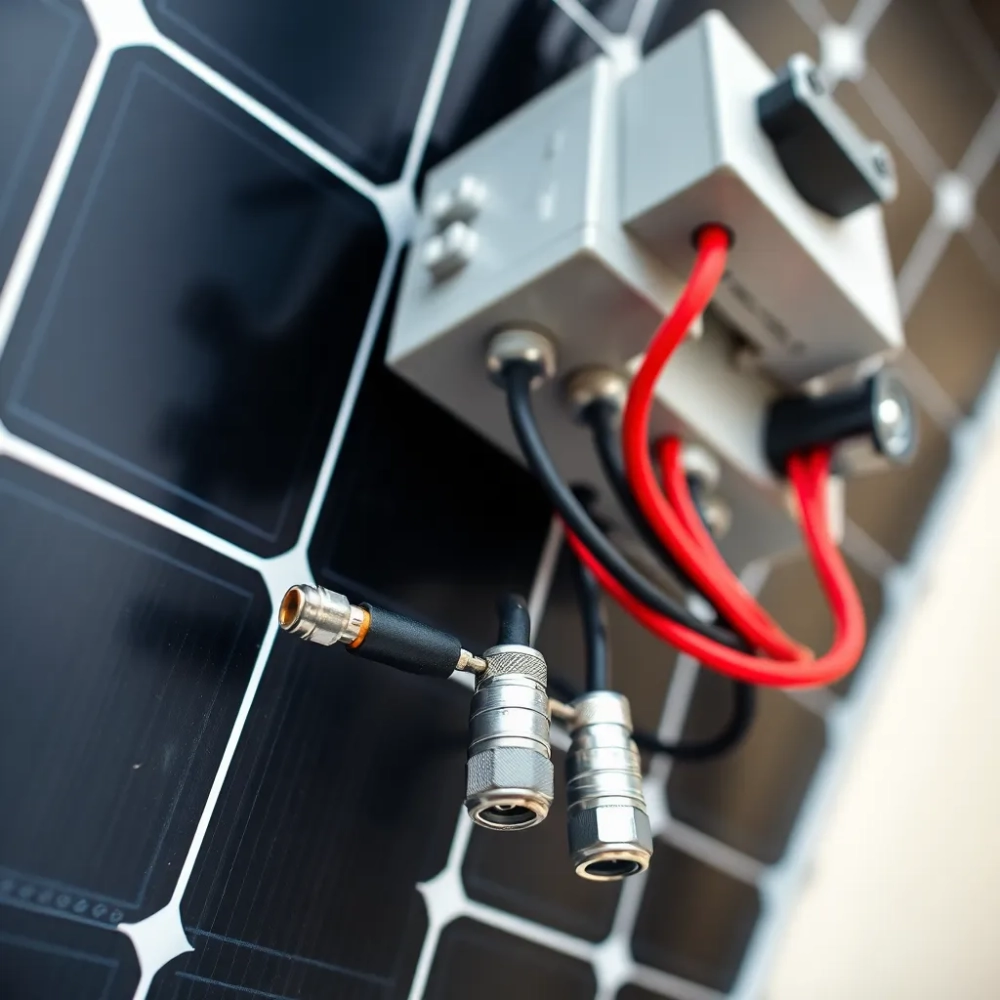

Podłączenie paneli fotowoltaicznych do instalacji krok po kroku

Masz już panele, inwerter i ułożone kable solarne teraz zostaje najważniejszy moment, w którym cały układ ożywa. Prawidłowe podłączenie paneli fotowoltaicznych do instalacji to nie tylko kwestia technicznej poprawności, ale też bezpieczeństwa domowników i trwałości sprzętu na 25-30 lat. Zanim włączysz rozłącznik DC, warto zrozumieć, dlaczego kolejność łączenia ma znaczenie, co mówią o tym normy i gdzie najczęściej dochodzi do kosztownych błędów przy samodzielnym montażu instalacji fotowoltaicznej o mocy 6 kWp.

• Schemat połączeń i dobór inwertera do paneli
• Zabezpieczenia i wymogi PPOŻ przy podłączaniu fotowoltaiki
• Najczęstsze błędy przy podłączaniu paneli do sieci

Schemat połączeń i dobór inwertera do paneli

Instalacja 6 kWp składa się zwykle z 18 paneli o mocy 335 W, podzielonych na dwa stringi po dziewięć modułów. Pierwszy string trafia na wejście MPPT 1, drugi na MPPT 2 taki podział nie jest przypadkowy, bo każdy MPPT niezależnie śledzi punkt maksymalnej mocy, a w praktyce oznacza to, że zacienienie jednej połaci dachu nie obniża uzysków całego systemu o połowę.

Napięcie jednego paneli 335 W oscyluje wokół 41 V w punkcie MPP i może sięgać 46 V w biegu jałowym. Dziewięć połączonych szeregowo modułów daje więc 369 V MPP oraz 414 V Voc, co mieści się w zakresie wejściowym typowego falownika hybrydowego. Przekroczenie górnego limitu napięcia DC zwykle 600 V lub 1000 V zależnie od modelu powoduje trwałe uszkodzenie elektroniki, dlatego liczba paneli w stringu wymaga każdorazowego sprawdzenia w karcie katalogowej konkretnego modułu, a nie tylko w ogólnej tabelce producenta inwertera.

Inwerter dobierasz nie tylko po mocy, ale przede wszystkim po zakresie napięcia MPPT i prądzie maksymalnym wejścia. Model z rodziny KTL-X obsługuje napięcie startowe 180 V, więc przy pięciu panelach rano nie ruszy to kolejny powód, by planować minimum siedem modułów na string w naszym klimacie. Prąd zwarcia jednego stringu przy dziewięciu panelach sięga około 9,5 A, a limit inwertera to najczęściej 12,5 A na MPPT, co daje spory margines bezpieczeństwa.

Polaryzacja przewodów musi być zachowana bezwzględnie. Plus z pierwszego paneli idzie do plusa drugiego, minus do minusa odwrócenie biegunowości na wejściu falownika kończy się przepaleniem mostka wejściowego, którego gwarancja zazwyczaj nie obejmuje, bo producent traktuje to jako błąd montażowy, a nie wadę fabryczną. Złączki MC4 zaciskasz dedykowaną zaciskarką, a nie kombinerkami; zbyt luźny kontakt grzeje się przy prądzie 9 A i po dwóch sezonach wypala, pozostawiając ślad sadzy na ramie modułu.

Przewody solarne 6 mm² w podwójnej izolacji XLPO prowadzisz w rurze osłonowej UV-odpornej, bez ostrych łuków i bez kontaktu z papą bitumiczną, która w lecie nagrzewa się do 70°C. Promień gięcia nie powinien być mniejszy niż pięciokrotność średnicy kabla, czyli około 30 mm ciasne zagięcie powoduje mikropęknięcia izolacji, niewidoczne gołym okiem, a po dwóch, trzech latach ujawniają się jako upływność i fałszywe alarmy różnicowoprądowe.

Porównanie inwerterów stringowych do instalacji 6 kWp

Sofar i Huawei trafiają w potrzeby większości domowych instalacji oferują wysoką sprawność, dwa niezależne MPPT i komunikację bezprzewodową. Fronius kosztuje więcej, ale wyróżnia się serwisem i dostępnością części w przypadku awarii po kilku latach eksploatacji. Growatt jest najtańszy, lecz przy większych instalacjach hybrydowych ustępuje konkurentom.

Łącznik stringów montuj po stronie modułów, nie przy inwerterze umożliwia to odcięcie napięcia DC jeszcze na dachu, bez schodzenia do rozdzielni w razie pożaru lub przeglądu.

Zabezpieczenia i wymogi PPOŻ przy podłączaniu fotowoltaiki

Instalacja fotowoltaiczna pod napięciem DC nie wyłącza się po przekręceniu rozłącznika w rozdzielni moduły generują prąd tak długo, jak pada na nie światło. Norma PN-EN 62477-1 wymaga więc oznaczenia strefy zagrożenia napięciem stałym oraz montażu rozłącznika prądu stałego bezpośrednio przy inwerterze, który przerywa obwód pod obciążeniem. Bez tego elementu gaszenie pożaru dachu wodą grozi porażeniem ratowników, bo strumień nie przerwie przewodzenia w panelach.

Ograniczniki przepięć typu 1+2 montowane po stronie DC chronią elektronikę przed wyładowaniami atmosferycznymi i przepięciami łączeniowymi w sieci. W polskich warunkach klimatycznych średnio 20-30 dni burzowych rocznie pominięcie ogranicznika oznacza realne ryzyko utraty inwertera wartego cztery tysiące złotych po pierwszym solidnym uderzeniu pioruna w promieniu kilometra. SPD klasy 1 kosztuje około 350 zł, a wymiana przepalonego falownika to zwykle 3 800-5 500 zł bez robocizny.

Zabezpieczenie różnicowoprądowe typu B lub typu A-S reaguje na upływności, które mogą pojawić się przy degradacji izolacji paneli. Standardowy wyłącznik RCD typu AC, popularny w domowych rozdzielniach, nie wykrywa składowej stałej prądu upływu a taka pojawia się w uszkodzonych modułach i przy zawilgoconych złączkach MC4. Inwerter z wbudowanym monitorem RCMU (Residual Current Monitoring Unit) sam wyłącza się przy prądzie upływu powyżej 30 mA, ale fizycznego RCD w rozdzielni to nie zastępuje.

Odległość przewodów DC od materiałów palnych powinna wynosić co najmniej 25 mm bez izolacji termicznej lub 10 mm z izolacją niepalną klasy A2-s1,d0. Kanały kablowe z PVC spełniają ten warunek, lecz rurki termokurczliwe bez odpowiedniej klasy ognioodporności już nie. Przy montażu na dachu z papą bitumiczną stosuje się peszel UV-odporny lub korytko metalowe, które odprowadza ciepło i ogranicza rozprzestrzenianie ognia w razie awarii.

Konstrukcja montażowa musi przenieść obciążenie wiatrem do 1,2 kN/m² i śniegiem do 2,0 kN/m² w trzeciej strefie wiatrowej i czwartej śniegowej wg PN-EN 1991-1-3. Śruby M10 ze stali nierdzewnej A2-70, moment dokręcenia 38 Nm, podkładki EPDM uszczelniające przejście przez dach. Pianka montażowa pod stopą haka rozszerza się pod wpływem temperatury i po roku odrywa papę dlatego stosuje się taśmę dekarską butylową o grubości minimum 1 mm.

Praca na wysokości powyżej dwóch metrów wymaga asekuracji i uprawnień SEP do 1 kV bez nich ubezpieczyciel odmówi wypłaty odszkodowania w razie wypadku lub uszkodzenia dachu. Formalności zajmują trzy dni, a ich brak może kosztować życie lub utratę polisy mieszkaniowej na lata.

Najczęstsze błędy przy podłączaniu paneli do sieci

Zaniżanie przekroju kabli to błąd, który wychodzi dopiero zimą. Przewód 4 mm² zamiast wymaganego 6 mm² przy prądzie 9 A nagrzewa się do 65°C, a przy temperaturze otoczenia minus 15°C traci elastyczność i pęka przy pierwszym mocniejszym podmuchu wiatru. Spadek napięcia na 20-metrowym odcinku 4 mm² przy obciążeniu 9 A wynosi 1,9 V na string, czyli 0,5% brzmi niewinnie, lecz przy ośmiu godzinach pracy dziennie przez 30 lat strata mocy sięga 250 kWh rocznie, wartych przy obecnych cenach około 200 zł.

Brak mostka pomiędzy stringiem a uziemieniem powoduje, że piorun uderzający w okoliczną linię energetyczną szuka drogi do ziemi przez najsłabsze ogniwo zwykle są nim złączki MC4 i płytki drukowane inwertera. Rezystancja uziemienia poniżej 10 Ω, zmierzona miernikiem np. Sonel MPI-530, to warunek skutecznej ochrony odgromowej. Grunt piaszczysty wymaga dodatkowych bednarek lub uziomu szpilkowego głębokości minimum 4 metrów, bo sucha ziemia słabo przewodzi prąd.

Połączenie paneli monofacialnych i bifacjalnych w jednym stringu daje nierównomierne obciążenie MPPT moduły bifacjalne generują o 8-12% więcej prądu od strony tylnej, lecz zacienienie od spodu (np. przez rynnę) eliminuje tę przewagę, tworząc mismatch sięgający 15%. Inwerter widzi wtedy uśrednioną charakterystykę I-V i śledzi punkt MPP na podstawie najsłabszego ogniwa. Efekt: cały string produkuje tyle, ile jego najgorszy moduł, nawet jeśli pozostałe pracują pełną mocą.

Montaż inwertera w garażu bez wentylacji skraca żywotność kondensatorów elektrolitycznych o 30-40%. Temperatura otoczenia powyżej 40°C przez kilka godzin dziennie typowa dla niewentylowanego pomieszczenia w lipcu powoduje odparowywanie elektrolitu i wzrost ESR, a w konsekwencji spadek sprawności lub nagłe wyłączenia falownika. Producent podaje derating powyżej 45°C, co oznacza celowe ograniczanie mocy, by nie uszkodzić kluczowych podzespołów.

Pomijanie zgłoszenia przyłączenia mikroinstalacji do operatora sieci dystrybucyjnej (OSD) to błąd formalny, który blokuje rozliczenie nadwyżek energii. Procedura trwa od dwóch do sześciu tygodni i wymaga złożenia formularza z danymi instalatora, schematem jednokresowym oraz kartami katalogowymi urządzeń. Bez zgłoszenia OSD nie wymieni licznika na dwukierunkowy, a energia wyprodukowana ponad bieżące zużycie przepada bezpowrotnie.

Przekręcenie złączek MC4 bez zaciskarki hydraulicznej daje pozornie dobry kontakt, lecz po kilku cyklach termicznych a tych na dachu jest kilkaset rocznie miedziana końcówka luzuje się i iskrzy. Temperatura w miejscu złego styku rośnie do 120°C, topiąc obudowę złączki i tworząc punkt zapalny. Pożar instalacji PV najczęściej zaczyna się właśnie od MC4, dlatego ich jakość i prawidłowy montaż to nie koszt, lecz inwestycja w bezpieczeństwo.

Sprawdzenie instalacji po pierwszym uruchomieniu obejmuje: pomiar napięcia jałowego każdego stringu, prądu zwarciowego w południe słonecznego dnia, rezystancji izolacji (minimum 1 MΩ) oraz testu RCD w rozdzielni. Wartości odbiegające od katalogowych o więcej niż 5% sygnalizują problem wymagający natychmiastowej korekty.

Podłączenie paneli fotowoltaicznych do instalacji wymaga więcej niż podstawowej wiedzy o elektryce to proces, w którym zbiegają się normy budowlane, wymogi OSD i fizyka materiałów półprzewodnikowych. Pośpiech na etapie łączenia kabli lub pominięcie pomiarów odbiją się na uzyskach albo bezpieczeństwie za kilka lat, gdy gwarancja producenta przestanie obejmować szkody wynikające z wadliwego montażu.

Zanim włączysz rozłącznik DC po raz pierwszy, pobierz aktualną kartę katalogową swojego inwertera i porównaj parametry stringów z zaleceniami producenta te dane bezpowrotnie decydują o żywotności systemu.

Źródła danych: PN-EN 62477-1:2014 (wymagania bezpieczeństwa dla półprzewodnikowych przekształtników mocy), PN-EN 1991-1-3:2008 (obciążenie śniegiem), PN-EN 50549-1:2019 (wymagania dla jednostek wytwarzających przyłączonych do sieci dystrybucyjnej), dane katalogowe producentów modułów i falowników (aktualizacja I kwartał 2025), dane PSE i OSD dotyczące procedury przyłączenia mikroinstalacji, cenniki dystrybutorów branżowych z marca 2025.
