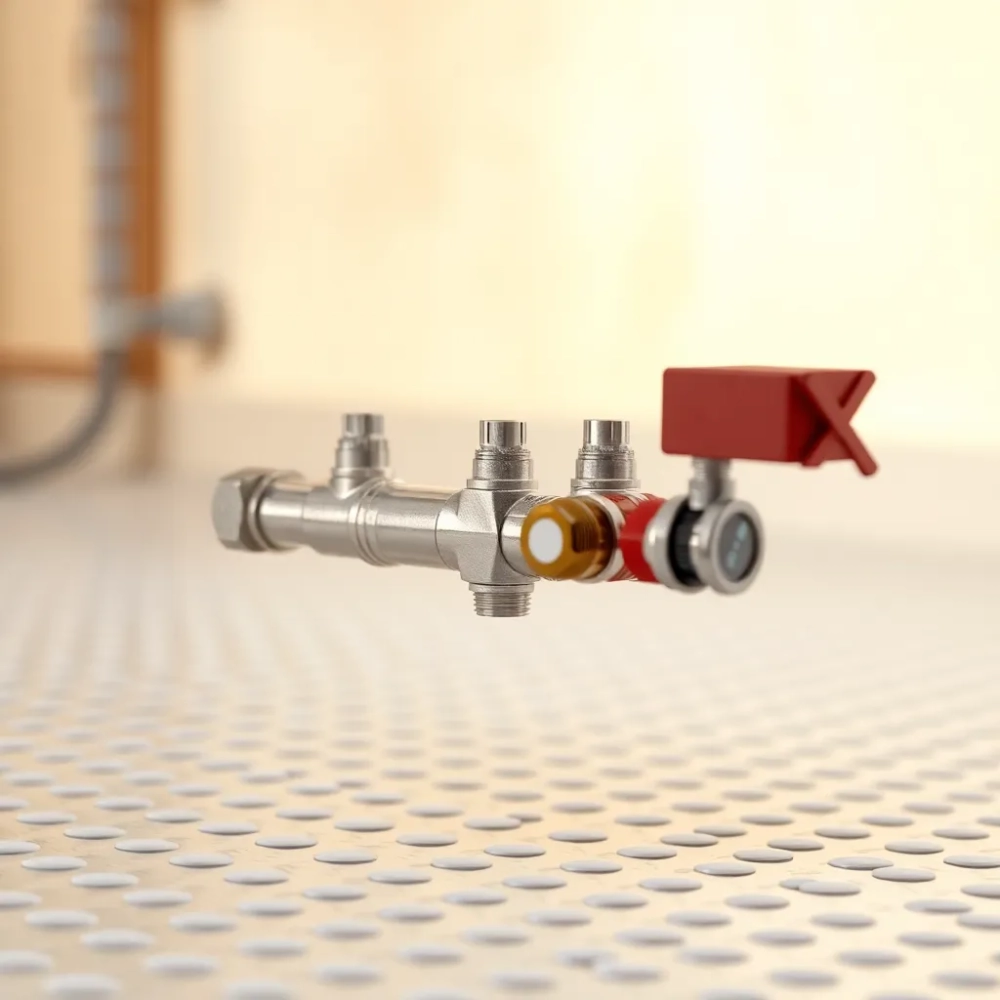

Rozdzielacz do podłogówki 2 obwody – jak dobrać i nie przepłacić

Szukasz rozdzielacza do podłogówki 2 obwody i nie chcesz przepłacić za marketingowy bełkot. Dobrze, bo ten tekst prowadzi prosto przez konkret: kiedy dwa obwody naprawdę mają sens, jakie parametry wpływają na bezawaryjną pracę przez lata i gdzie popełnia się błędy, za które płaci się rachunkami oraz nerwami. Każdy akapit wynika z fizyki przepływu cieczy w rurach PEX i z doświadczeń instalatorów pracujących z normą PN-EN 1264.

• Kiedy dwa obwody w zupełności wystarczą
• Co kryje się pod Inoxem parametry, które realnie coś zmieniają
• Komplet zestawu kontra puste pudełko
• Montaż i regulacja bez stresu
• Eksploatacja, która nie zaskakuje zimą
• Decyzja, która procentuje latami

Kiedy dwa obwody w zupełności wystarczą

Ogrzewanie podłogowe na dwóch obwodach sprawdza się tam, gdzie powierzchnia grzewcza nie przekracza 30-40 m² i mieści się w jednej, ewentualnie dwóch sąsiadujących strefach. Typowy scenariusz to łazienka plus korytarz, aneks kuchenny połączony z małym salonem albo dwa niezależne pomieszczenia o różnym rytmie użytkowania, na przykład gabinet i sypialnia.

Klucz tkwi w ograniczeniu hydraulicznym. Pojedyncza pętla z rury PEX 16×2 mm o długości do 80-100 m zapewnia równomierny rozkład temperatury. Gdy metraż rośnie, rosną opory przepływu i pompa obiegowa zaczyna szumieć, a podłoga w pewnych miejscach staje się wyraźnie chłodniejsza. Dwa obwody pozwalają skrócić każdą pętlę, zmniejszyć spadek ciśnienia i utrzymać stabilne parametry pracy.

W praktyce oznacza to prostą regułę: im krótsze pętle, tym łatwiej zbalansować przepływ i tym niższe koszty eksploatacji. Rozdzielacz do podłogówki 2 obwody działa najlepiej przy długościach 40-60 m na pętlę, gdzie różnica temperatury zasilania i powrotu wynosi około 5-8 K, czyli dokładnie tyle, ile zakłada norma PN-EN 1264 dla komfortu cieplnego stopy.

Zdarza się, że inwestor wybiera wariant 2-obwodowy „na zapas", bo planuje kiedyś dobudować garaż lub powiększyć salon. To pozorna oszczędność. Belka bez wolnych sekcji wymaga wymiany na 3-, 4- lub 6-obwodową, a każda wymiana oznacza przeróbki instalacji w szafce, nowe nyple i ponowne uruchomienie całego układu.

Co kryje się pod Inoxem parametry, które realnie coś zmieniają

Stal nierdzewna Inox to nie chwyt marketingowy, lecz odpowiedź na agresywne środowisko wody grzewczej. Tlen rozpuszczony w układzie, resztkowe zanieczyszczenia z instalacji i podwyższona temperatura tworzą warunki, w których zwykła stal węglowa koroduje w ciągu kilku sezonów. Inox zawiera minimum 10,5% chromu, który tworzy na powierzchni pasywną warstwę tlenku chromu, samonaprawiającą się przy kontakcie z tlenem.

Przyłącza 1" po stronie źródła ciepła i 1/2" po stronie pętli to standard wynikający z przepływu. Sekcja zasilająca musi przenieść sumaryczny wydatek obu obwodów, więc większy przekrój redukuje prędkość przepływu i hałas. Sekcje powrotne pracują z mniejszym strumieniem, więc 1/2" w zupełności wystarcza i ułatwia podłączenie rury PEX 16×2 przez złączkę eurokonus.

Rozstaw belek 210 mm wynika z ergonomii szafki rozdzielaczowej. Mniejszy rozstaw utrudnia montaż złączek i odcinanie przewodów, większy wymusza stosowanie głębszych, droższych obudów. Producenci trzymają się tego wymiaru, bo pasuje on do większości standardowych szafek o wymiarach wewnętrznych 300-500 mm szerokości.

Rotametry, czyli przepływomierze z pływakiem, pozwalają ustawić wydatek na pętlę w zakresie 0,5-5 l/min. To narzędzie bilansowania hydraulicznego, bez którego krótsza pętla „kradnie" wodę dłuższej i podłoga pod meblami grzeje, a pod dywanem pozostaje chłodna. Zawory termostatyczne po stronie powrotu współpracują z siłownikami termoelektrycznymi, umożliwiając regulację każdego obwodu oddzielnie z poziomu termostatu pokojowego.

Komplet zestawu kontra puste pudełko

Różnica między rozdzielaczem za 400 zł a za 900 zł często nie tkwi w samej belce, lecz w zawartości pudełka. Tanie zestawy oferują dwie puste belki i nic więcej, zmuszając kupującego do szukania nypli, uchwytów i odpowietrzników osobno. To pozorna oszczędność, bo każdy brakujący element to kolejna dostawa i kolejne ryzyko, że coś nie będzie pasować.

• Belka zasilająca z rotametrami
• Belka powrotna z zaworami termostatycznymi
• Nyple redukcyjne do połączenia belek
• Uchwyty montażowe z kołkami i śrubami
• Odpowietrzniki automatyczne na każdej belce
• Korki spustowe do napełniania i opróżniania
• Termometry na zasilaniu i powrocie

Termometry to detal, który bardzo szybko się opłaca. Bez nich instalator zgaduje temperaturę zasilania na podstawie dotyku, co przy podłogówce oznacza różnicę 3-5°C między zamierzeniem a rzeczywistością. Wbudowany termometr bimetaliczny pokazuje wartość w czasie rzeczywistym, a po kilku tygodniach eksploatacji widać, czy pompa ciepła pracuje w optymalnym punkcie, czy marnuje energię na przewymiarowaną różnicę temperatury.

Odpowietrzniki automatyczne montuje się na najwyższym punkcie każdej belki, bo powietrze gromadzi się tam jako pierwsze. Pęcherzyki gazowe w układzie podłogowym tworzą korki powietrzne, które blokują przepływ i powodują, że cała pętla przestaje grzać. Ręczne odpowietrzanie wymaga klucza i cotygodniowej kontroli przez pierwszy miesiąc; automatyczny zawór pływakowy robi to sam przy każdym spadku ciśnienia.

Montaż i regulacja bez stresu

Pierwszy krok to wybór lokalizacji. Szafka rozdzielaczowa powinna znajdować się w równej odległości od obu pętli, żeby zminimalizować różnicę długości przewodów. W praktyce oznacza to korytarz lub ścianę dzielącą obie strefy. Wysokość montażu wynosi około 40-60 cm od poziomu gotowej podłogi, żeby odpowietrzniki znalazły się powyżej poziomu rur w stropie.

Podłączenie do źródła ciepła wykonuje się rurą miedzianą lub stalową o średnicy minimum 22 mm, żeby ograniczyć straty ciśnienia na krótkim odcinku od kotła lub pompy ciepła do rozdzielacza. Zbyt mała średnica wymusza szybkość przepływu powyżej 1 m/s, co generuje szum i przyspiesza erozję ścianek rury. Po stronie pętli pracuje się wyłącznie rurą PEX 16×2 lub Alupex 16×2, ponieważ te średnice dają optymalny spadek ciśnienia przy prędkości 0,3-0,6 m/s.

Próba ciśnieniowa trwa 30 minut przy ciśnieniu 6 bar, czyli trzykrotności typowego ciśnienia roboczego. Układ napełnia się wodą, odpowietrza przez obie belki i obserwuje manometr. Spadek o więcej niż 0,2 bar wskazuje nieszczelność, najczęściej w złączkach eurokonus, które wymagają dokręcenia kluczem dynamometrycznym momentem 30 Nm.

Regulacja przepływu zaczyna się od obliczeń. Dla pętli o długości 50 m i mocy 800 W przy różnicy temperatury 5 K potrzebny jest przepływ około 2,3 l/min. Rotametr ustawia się tak, by górna krawędź pływaka znalazła się na wysokości odpowiadającej tej wartości na podziałce. Zbyt wysoki przepływ schładza zasilanie i obniża temperaturę podłogi, zbyt niski powoduje nierównomierne grzanie i głośną pracę zaworu.

Eksploatacja, która nie zaskakuje zimą

Odpowietrzanie ręczne zaleca się raz w roku, najlepiej przed rozpoczęciem sezonu grzewczego, nawet gdy zamontowano odpowietrzniki automatyczne. Powietrze rozpuszczone w wodzie uwalnia się przy niskich temperaturach i osiada w najwyższych punktach układu. Pięć minut pracy z kluczem i kubkiem na wodę oszczędza cały dzień szukania przyczyny zimnej łazienki w styczniu.

Serwis zaworów termostatycznych polega na kontroli skoku siłownika raz na dwa lata. Po demontażu siłownika zawór powinien dać się ręcznie otworzyć i zamknąć bez oporu; jeśli trzeba, uruchamia się go kilkadziesiąt razy, żeby usunąć osady mineralne. W twardej wodzie cykl taki warto skrócić do roku, ponieważ kamień osadza się na grzybku zaworu i blokuje ruch.

Przepływomierze czyści się przy okazji odpowietrzania, odkręcając klosz i przemywając go pod bieżącą wodą. Pływak powinien swobodnie unosić się na sprężynce bez oporu; nawet cienka warstwa kamienia zmienia jego masę i zaburza wskazania o 0,3-0,5 l/min. Taka różnica wystarczy, żeby dłuższa pętla grzała o 1-2°C za słabo.

Dobór termostatu pokojowego wpływa na komfort bardziej, niż się wydaje. Termostat elektroniczny z algorytmem PWM, czyli proporcjonalnym sterowaniem czasem włączenia, utrzymuje temperaturę z dokładnością ±0,2°C. Przestarzałe termostaty binarne, włącz-wyłącz, powodują wahania rzędu 1°C, które w podłogówce oznaczają cykliczne przechłodzenie i przegrzanie płyty, a to skraca żywotność rury.

Decyzja, która procentuje latami

Rozdzielacz do podłogówki 2 obwody wybiera się świadomie, nie z kaprysu. Inox, rotametry, zawory termostatyczne, termometry i odpowietrzniki automatyczne to elementy, które decydują o tym, czy instalacja pracuje cicho i równomiernie przez dwie dekady, czy co sezon wymaga interwencji hydraulika. Zestaw za 500-800 zł z pełnym osprzętem kosztuje więcej niż minimalna wersja za 300 zł, ale ta różnica zwraca się w niższych rachunkach i braku stresu przy pierwszych przymrozkach.

Szafka rozdzielaczowa dobierana pod konkretny rozstaw belek 210 mm i wymiary zewnętrzne 300×600 mm pozwala schować instalację estetycznie, pozostawiając dostęp do odpowietrzników i korków spustowych. Warto przewidzieć otwór rewizyjny z klapką malarską, żeby w razie awarii nie kuć glazury.

Decyzja jest prosta, gdy metraż nie przekracza 40 m², a układ pomieszczeń mieści się w dwóch strefach. W każdym innym przypadku lepiej od razu sięgnąć po wariant 3- lub 4-obwodowy, niż wymieniać rozdzielacz po pierwszym roku eksploatacji. Normy PN-EN 1264, PN-EN 215 i PN-92/M-34131 opisują wymagania hydrauliczne i materiałowe, których spełnienie gwarantuje spokojną pracę systemu.

Źródła danych i norm: PN-EN 1264 (Ogrzewanie podłogowe wodne), PN-EN 215 (Zawory termostatyczne do grzejników), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), materiały informacyjne Polskiego Zrzeszenia Inżynierów i Techników Sanitarnych dostępne na portalu PZITS.
