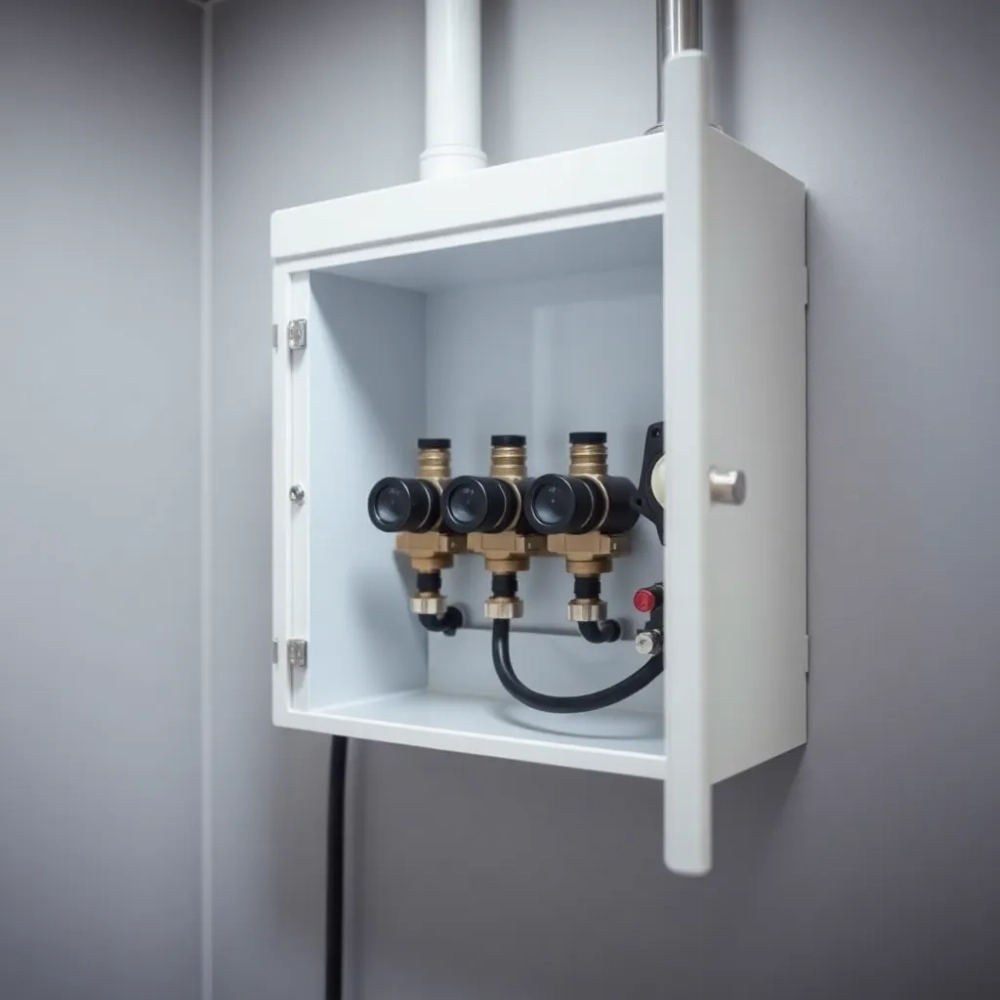

Rozdzielacz do podłogówki 3 sekcje z szafką – komplet gotowy do montażu

Trzy obwody grzewcze, gotowa szafka, komplet zaworków i odpowietrzników w jednym pudełku. Rozdzielacz do podłogówki 3 sekcje z szafką to rozwiązanie, które skraca montaż z dwóch dni do jednego popołudnia, ale tylko pod warunkiem, że dobrze policzysz liczbę obiegów i wybierzesz właściwy typ obudowy. Na rynku roi się od ofert, w których producent mówi „podłogówka”, a w środku czekają zaworki mini typowe dla instalacji grzejnikowej. Jeden rzut oka na specyfikację i wszystko staje się jasne.

• Szafka natynkowa czy podtynkowa którą wybrać do trzech obwodów
• Dobór 3 sekcji do metrażu podłogówki
• Montaż kompletu rozdzielaczowego krok po kroku
• Najczęstsze błędy przy zakupie rozdzielacza z szafką
• Kryteria wyboru kompletu na co patrzeć oprócz ceny
• Checklista przed zakupem rozdzielacza z szafką

Szafka natynkowa czy podtynkowa którą wybrać do trzech obwodów

Wybór obudowy zależy od etapu budowy i od tego, co kryje ściana kotłowni. Szafka natynkowa wisi na powierzchni muru, a szafka podtynkowa chowa się w przygotowanej wcześniej wnęce. Różnica wydaje się kosmetyczna, ale wpływa na dostęp serwisowy, grubość tynku i ostateczny koszt robocizny.

Natynkowa wygrywa w remontowanych kotłowniach, gdzie kucie ściany mija się z celem. Jej obudowa ma od 11 do 15 cm głębokości, drzwiczki otwierają się pod kątem 180 stopni, a całość widać gołym okiem. Wadą pozostaje estetyka, bo metalowa skrzynka przyciąga wzrok w pomieszczeniu, które czasem pełni też funkcję pralni czy spiżarni.

Podtynkowa znika w ścianie, zostawiając na wierzchu jedynie ramkę z drzwiczkami licującymi się z tynkiem. Wymaga wnęki o głębokości od 8 do 12 cm i szerokości dopasowanej do liczby obwodów (dla trzech sekcji standard to 45-55 cm szerokości wewnętrznej). Montaż planuje się przed tynkowaniem, bo potem kucie generuje dodatkowe koszty i ryzyko uszkodzenia izolacji.

Szafka podtynkowa w ścianie nośnej wymaga zgody konstruktora. Wnęka osłabia przekrój muru, a w bloczkach z betonu komórkowego trzeba dodatkowo wzmocnić nadproże.

Dobór 3 sekcji do metrażu podłogówki

Trzy obwody to kompromis dla domu o powierzchni użytkowej 80-120 m², w którym ogrzewanie podłogowe pokrywa 40-60% rzutu. Jeden obieg ogrzewa od 10 do 15 m² podłogówki, rzadziej do 20 m², jeśli różnica temperatur między zasilaniem a powrotem utrzymuje się w granicach 5-8°C. Przy standardowej rurze PEX 16 mm długość pętli nie powinna przekraczać 100-120 m na sekcję.

Producenci ogrzewania podłogowego zalecają rozstaw rur 15-20 cm w strefach brzegowych i 20-25 cm w strefach komfortu. W praktyce oznacza to, że pokój 18 m² zazwyczaj potrzebuje jednego obwodu, a łazienka 6 m² drugiego. Salon z dużymi przeszkleniami pochłania dwa-trzy obwody, w zależności od strat ciepła przez okna.

Kluczowa zasada brzmi: każdy obieg ma własną długość rury, a różnica między najdłuższą a najkrótszą pętlą nie powinna przekraczać 20%. Jeśli salon wymaga 95 m rury, a łazienka 40 m, wyrównanie przepływu zajmie się rotametrami (przepływomierzami pływakowymi) z dokładnością do 0,1 l/min. To jeden z powodów, dla których wersja podłogowa różni się od grzejnikowej.

Zaworki mini (drobne zawory regulacyjne na zasilaniu i powrocie) służą do instalacji grzejnikowej. W podłogówce potrzebujesz rotametrów na zasilaniu i wkładek regulacyjnych na powrocie. Zestaw z zaworkami mini wymaga przeróbki przed uruchomieniem ogrzewania podłogowego.

Przy trzech obwodach warto zostawić jedną sekcję rezerwową w rozdzielaczu, nawet jeśli teraz nie jest używana. Dopłata za pustą sekcję to zwykle 8-12% ceny kompletu, a oszczędność przy późniejszej rozbudowie sięga kilkuset złotych. Wystarczy zaślepić nieużywane przyłącza korkami mosiężnymi 1/2 cala.

Montaż kompletu rozdzielaczowego krok po kroku

Montaż zaczyna się od wyznaczenia osi rozdzielacza, czyli linii, na której znajdą się obie belki (zasilająca i powrotna). Wysokość montażu to zazwyczaj 60-80 cm od posadzki, licząc do środka belki. Takie położenie ułatwia odczyt rotametrów i obsługę zaworów bez schylania się.

Belki rozdzielacza wykonane z mosiądzu CW617N (stop miedzi z cynkiem, odporny na odcynkowanie) łączą się z szafką za pomocą uchwytów montażowych z tłumieniem drgań. Uchwyt przykręca się do ściany kołkami rozporowymi 8 mm, a belkę osadza się w uchwycie po uprzednim sprawdzeniu pionu i poziomu. Krzywa belka oznacza nierównomierne obciążenie hydrauliczne obwodów.

Połączenie ze źródłem ciepła wymaga zaworów odcinających z filtrem siatkowym 500 mikrometrów. Filtr chroni rotametry przed osadami z instalacji, a zawór pozwala odciąć rozdzielacz na czas serwisu bez spuszczania wody z całego domu. Średnica przyłącza to najczęściej 1 cal GW (gwint wewnętrzny) od strony kotła i 1/2 cala GZ (gwint zewnętrzny) do poszczególnych obwodów.

Odpowietrzniki automatyczne montuje się na końcówkach obu belek. Ich zadanie polega na odprowadzaniu mikropęcherzyków powietrza, które inaczej blokowałyby przepływ w najwyższych punktach instalacji. Odpowietrznik z pływakiem otwiera się, gdy ciśnienie w instalacji spadnie poniżej 0,5 bara, a zamyka, gdy ciśnienie wzrośnie powyżej 1,2 bara.

Regulację rozpoczyna się od napełnienia instalacji wodą z inhibitorem korozji (dodatkiem chemicznym spowalniającym rdzewienie stali). Ciśnienie próbne wynosi 6 barów przez 30 minut, a robocze mieści się w przedziale 1,5-2,5 bara. Dopiero po próbie szczelności odkręca się rotametry, ustawiając przepływ zgodny z obliczeniami projektowymi (zwykle 0,6-2,0 l/min na obwód).

Najczęstsze błędy przy zakupie rozdzielacza z szafką

Najczęstszy błąd to zakup zestawu z zaworkami mini w przekonaniu, że to wersja podłogowa. Sklepowe opisy bywają mylące, bo hasło „PEX 16 mm" pojawia się w obu wariantach, a o przeznaczeniu decyduje typ zaworu regulacyjnego. Zaworek mini daje regulację wstępno-podstawową w skali 1-7 obrotów, rotametr pokazuje przepływ w litrach na minutę z dokładnością do 0,1 l.

Drugi błąd to zbyt mała szafka. Trzy obwody wymagają obudowy o szerokości wewnętrznej minimum 40 cm, a po dodaniu zaworów odcinających i liczników ciepła potrzeba nawet 50 cm. Kupowanie szafki „na styk" utrudnia późniejszy montaż siłowników termoelektrycznych (małych silniczków otwierających zawór na sygnał termostatu), które potrzebują ok. 4 cm przestrzeni nad rotametrem.

Trzeci problem to mieszanie komponentów różnych producentów. Belka z mosiądzu jednego producenta świetnie współpracuje z rotametrami drugiego, ale uszczelki mogą nie pasować, a skok gwintu okazać się nieco inny (standardy M30x1,5 i M28x1,5 wciąż funkcjonują równolegle). W razie wątpliwości bezpieczniej trzymać się jednej linii produktowej, nawet jeśli cena za sekcję wzrośnie o 15-20 zł.

Brak zaworów odcinających na dopływie do rozdzielacza to czwarty błąd, który zemści się przy pierwszej awarii. Bez zaworów wymiana uszczelki wymaga spuszczenia wody z całej instalacji. Zawory odcinające kosztują 40-80 zł za parę, a ich brak w zestawie bywa argumentem marketingowym (tańszy komplet), który w praktyce oznacza konieczność dokupienia brakujących elementów.

Przed zakupem warto zmierzyć rozstaw osiowy przyłączy. Standard 50 mm (odległość między środkami sąsiednich przyłączy) pasuje do większości obudów, ale zdarzają się rozdzielacze z rozstawem 40 mm, które wymagają dedykowanej szafki o węższych rozstawach.

Kryteria wyboru kompletu na co patrzeć oprócz ceny

Materiał belki to pierwsze kryterium, które odróżnia rozdzielacze na lata od rozdzielaczy na jedną dekadę. Mosiądz CW617N wytrzymuje 25-30 lat pracy w instalacji zamkniętej, stal nierdzewna AISI 304 dekadę dłużej, ale kosztuje 30-40% więcej. Stal ocynkowana pojawia się w najtańszych kompletach i po 5-7 latach zaczyna korodować od wewnątrz, zapychając rotametry rdzą.

Kompletność zestawu to drugie kryterium, które łapie nieuważnych. W skład pełnego kompletu wchodzą: dwie belki, rotametry lub zaworki, odpowietrzniki, zawory odcinające z termometrami, uchwyty montażowe, szafka z drzwiczkami, korki zaślepiające i instrukcja. Brak termometrów na belce to norma w tanich zestawach, a ich montaż we własnym zakresie kosztuje 30-50 zł od sztuki.

Gwarancja i dostępność części serwisowych decydują o tym, czy za 8 lat znajdziesz zamienny rotametr. Producenci działający na polskim rynku od co najmniej dekady utrzymują magazyny części przez minimum 10 lat od wycofania produktu. Firmy, które znikają po 3-4 latach, zostawiają klientów z problemem nie do rozwiązania bez wymiany całego rozdzielacza.

Norma PN-EN 215 określa wymagania dla zaworów grzejnikowych, ale w praktyce stosuje się ją też do zaworów rozdzielaczowych. Warto sprawdzić, czy producent powołuje się na tę normę w dokumentacji. Brak takiego odniesienia to sygnał ostrzegawczy, zwłaszcza przy kompletach bez nazwy producenta na opakowaniu.

Checklista przed zakupem rozdzielacza z szafką

• Sprawdź, czy w zestawie są rotametry, a nie zaworki mini.
• Zmierz dostępną przestrzeń w kotłowni (szerokość, wysokość, głębokość).
• Upewnij się, że szafka zmieści siłowniki termoelektryczne nad każdym obwodem.
• Sprawdź rozstaw osiowy przyłączy (50 mm standard, 40 mm rzadkość).
• Zweryfikuj średnicę przyłączy od strony kotła (najczęściej 1 cal GW).
• Policz liczbę obwodów z 20% zapasem na przyszłą rozbudowę.
• Sprawdź obecność zaworów odcinających i filtrów siatkowych.
• Potwierdź dostępność części serwisowych u dystrybutora.

Trzy obwody rozdzielacza to optimum dla domu o umiarkowanym zapotrzebowaniu na ciepło, pod warunkiem, że każdy obieg pokrywa nie więcej niż 15 m² podłogówki. Szafka natynkowa sprawdza się w remontowanych kotłowniach, podtynkowa w nowym budownictwie przed tynkowaniem. Komplet z rotametrami różni się od wersji z zaworkami mini, a różnica w cenie 200-400 zł zwraca się przy pierwszym uruchomieniu, gdy hydraulik musi wyrównać przepływy w obiegach o różnej długości.

Źródła: PN-EN 215 (zawory grzejnikowe termostatyczne), norma PN-92/M-75002 (armatura instalacji centralnego ogrzewania), Warunki Techniczne 2024 (rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie), katalogi techniczne producentów armatury grzewczej, dane Polskiego Zrzeszenia Inżynierów i Techników Sanitarnych.
