Schemat instalacji CO: grzejniki i podłogówka w jednym domu
Zawór trójdrożny w podłogówce schemat podłączenia do pieca

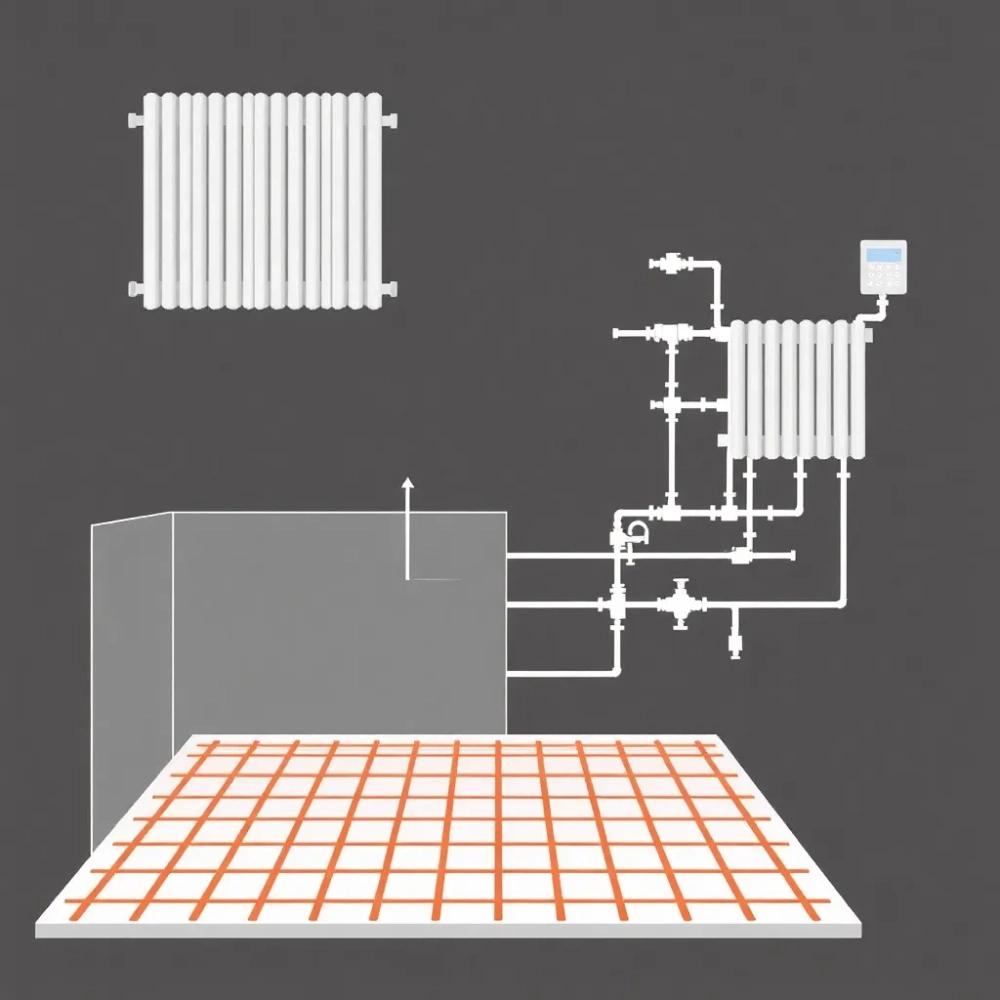

Cztery pętle o długości 80 metrów na parterze i pięć grzejników na piętrze to typowy układ dla domu szeregowego po remoncie. Najprostszy i zarazem najtańszy schemat instalacji CO łączący grzejniki i podłogówkę opiera się na jednym zaworze trójdrożnym umieszczonym tuż za kotłem, przed rozdzielaczem ogrzewania podłogowego.

- Zawór trójdrożny w podłogówce schemat podłączenia do pieca
- Dobór temperatury zasilania dla grzejników i podłogówki jednocześnie
- Spadek mocy grzejników przy niskich parametrach wody grzewczej
- Najczęstsze błędy przy łączeniu grzejników z ogrzewaniem podłogowym
Woda z kotła trafia najpierw na pompę obiegową, potem na trójnik rozdzielający. Górna gałąź prowadzi bezpośrednio do grzejników, które tolerują parametr 70/55°C lub 75/65°C. Dolna gałąź przechodzi przez zawór mieszający 3D, który obniża temperaturę do zakresu 35-45°C wymaganego przez normę PN-EN 1264 dla ogrzewania podłogowego.
Za zaworem mieszającym potrzebna jest dodatkowa pompa obiegowa. Bez niej przepływ przez małe przekroje rur PEX 16×2 będzie zbyt słaby, a grzejniki na górze „ukradną" wodę podłodówce. Pompa wtłacza czynnik do rozdzielacza z rotametrami, skąd cztery obiegi ogrzewają parter.
⚠️ Pominięcie pompy za zaworem 3D to najczęstsza przyczyna zimnych pętli podłogowych w domach z dwufunkcyjnym kotłem gazowym. Opory hydrauliczne rury PEX i wąskich kanałów rozdzielacza są kilkukrotnie wyższe niż w obiegu grzejnikowym.
Lista elementów schematu
- kocioł dwufunkcyjny z wbudowaną pompą
- zawór odcinający na zasilaniu i powrocie
- filtr siatkowy magnetyczny (ochrona pompy i zaworu 3D)
- zawór trójdrożny mieszający 3/4" lub 1"
- pompa obiegowa dodatkowa (klasa energetyczna A, np. z typoszeregu Yonos)
- rozdzielacz 4-obwodowy z rotametrami i zaworami regulacyjnymi
- zawory zwrotne na powrocie każdego obiegu
- odpowietrzniki automatyczne na rozdzielaczu i najwyższych punktach
- zawory odcinające z kapką do napełniania i spuszczania wody
Koszt samego węzła mieszającego zamyka się w przedziale 1800-3200 zł netto (zawór, pompa, filtr, armatura). Do tego dochodzi rozdzielacz z rotametrami około 600-900 zł oraz rura PEX/Al/PEX 16×2 w cenie 4-6 zł za metr bieżący. Całość dla czterech obiegów po 80 metrów to wydatek rzędu 6000-9000 zł bez robocizny.
Kiedy ten schemat się nie sprawdzi
Jeśli grzejniki na piętrze zostały dobrane na parametr 90/70°C (stare instalacje w kamienicach), zasilanie ich wodą 55-60°C obniży moc o ponad połowę. W takiej sytuacji potrzebne jest sprzęgło hydrauliczne i dwa niezależne obiegi z osobnymi pompami, a najlepiej oddzielna regulacja pogodowa dla każdej gałęzi.
Dobór temperatury zasilania dla grzejników i podłogówki jednocześnie
Grzejniki projektuje się na wodę o temperaturze zasilania 75/65°C, 70/55°C albo 55/45°C, gdzie pierwsza liczba oznacza temperaturę wody wpływającej do grzejnika, a druga wypływającej. Ogrzewanie podłogowe wymaga znacznie niższych wartości: 35/28°C dla komfortu, maksymalnie 45/40°C dla budynków słabiej ocieplonych. Różnica sięga 20-30°C.
Przy próbie zasilania obu obiegów z jednego parametru albo podłoga będzie przegrzana (ryzyko pękania wylewki i dyskomfortu termicznego), albo grzejniki nie oddadzą wystarczającej mocy w mroźne dni. Zawór trójdrożny rozwiązuje ten problem, mieszając gorącą wodę kotłową z chłodną wodą powrotną z obiegu podłogowego.
| Parametr zasilania | ΔT (różnica temperatur) | Zastosowanie |
|---|---|---|
| 75/65°C | 50 K | grzejniki w starszych budynkach |
| 70/55°C | 45 K | grzejniki w nowym budownictwie |
| 55/45°C | 35 K | grzejniki niskotemperaturowe, podłogówka wariant 1 |
| 45/35°C | 30 K | podłogówka komfortowa |
| 35/28°C | 23 K | podłogówka energooszczędna |
Krzywa grzewcza w sterowniku kotła dwufunkcyjnego powinna być ustawiona tak, aby przy temperaturze zewnętrznej −20°C zasilanie na grzejniki wynosiło około 55-60°C, a na podłogówkę maksymalnie 45°C. Sterownik pogodowy z czujnikiem zewnętrznym automatycznie obniża temperaturę, gdy robi się cieplej, co zmniejsza zużycie gazu o 15-25% rocznie.
Zawór 3D wymaga siłownika termoelektrycznego sterowanego sygnałem 0-10 V lub trójpołożeniowym. Sygnał pochodzi z regulatora pokojowego umieszczonego w salonie z największą powierzchnią podłogówki. Gdy temperatura w pokoju przekroczy zadaną wartość, regulator przymyka zawór, ograniczając przepływ gorącej wody do rozdzielacza.
Spadek mocy grzejników przy niskich parametrach wody grzewczej
Moc cieplna grzejnika zależy od różnicy temperatury między wodą a powietrzem w sposób nieliniowy. Wzór uproszczony ma postać Q = k × ΔT^n, gdzie wykładnik n wynosi 1,3 dla grzejników płytowych, 1,4 dla aluminiowych i 1,2 dla stalowych rurowych. Przy ΔT = 50 K (parametr 75/65, pokój 20°C) grzejnik oddaje pełną moc katalogową. Spadek ΔT do 35 K obcina moc o około 40%.
| Parametr wody | Moc grzejnika (płytowy) | Moc grzejnika (aluminiowy) |
|---|---|---|
| 75/65°C (ΔT 50 K) | 100% | 100% |
| 70/55°C (ΔT 45 K) | 85% | 82% |
| 55/45°C (ΔT 35 K) | 62% | 58% |
| 50/45°C (ΔT 32 K) | 55% | 52% |
| 45/35°C (ΔT 27 K) | 42% | 38% |
Jeśli grzejniki na piętrze dobrano w projekcie na 75/65°C, a instalacja będzie pracować na 55/45°C, ich moc spadnie o 38-42%. W domu szeregowym o powierzchni 120 m² z zapotrzebowaniem 8 kW strat oznacza to konieczność dostarczenia dodatkowych 3-3,5 kW ciepła z podłogówki, co zwykle nie jest problemem przy czterech pełnych obiegach.
Sytuacja robi się trudna w starszych budynkach bez termoizolacji. Tam straty mogą wynosić 12-15 kW, a grzejniki dobrane na wysoki parametr nie nadążą z grzaniem. Jedynym ratunkiem pozostaje podniesienie temperatury zasilania gałęzi górnej powyżej 60°C, co wymaga albo sprzęgła hydraulicznego, albo dodatkowego wymiennika płytowego oddzielającego obiegi.
Kalkulator uproszczony długości pętli
Długość jednego obiegu podłogówki liczy się ze wzoru: powierzchnia ogrzewana podzielona przez rozstaw rur, pomnożona przez współczynnik 1,1 (zapas na podejścia i zagięcia). Przy rozstawie 15 cm i powierzchni 20 m² na obieg wychodzi 20 / 0,15 × 1,1 = 147 metrów. To za dużo dla średnicy 16 mm, więc trzeba rozważyć rozstaw 20 cm albo podział na dwa krótsze obiegi.
Cztery obiegi po 80 metrów przy średnicy 16×2 i rozstawie 20 cm pokrywają około 58 m² podłogi. Dla domu szeregowego 120 m² z akceptowalnym rozstawem rur to margines komfortu.
Najczęstsze błędy przy łączeniu grzejników z ogrzewaniem podłogowym
Podłączenie podłogówki do powrotu grzejników to klasyczny błąd widywany na forach budowlanych. Woda wracająca z grzejników ma już 50-60°C i nadaje się do zasilania podłogi tylko w budynkach pasywnych. W typowym domu temperatura powrotu jest wyższa niż dopuszczalne 45°C dla podłogówki, co prowadzi do przegrzewania posadzki i pękania wylewki anhydrytowej.
⚠️ Temperatura powierzchni podłogi powyżej 29°C w strefie stałego pobytu i powyżej 35°C w łazienkach jest niezgodna z normą PN-EN 1264. Przegrzanie powoduje nie tylko dyskomfort, ale też problemy zdrowotne związane z nadmiernym przepływem krwi w nogach.
Brak pompy obiegowej za zaworem mieszającym skutkuje nierównym rozkładem temperatury między obiegami podłogówki. Pierwszy obieg na rozdzielaczu dostaje najwięcej wody i jest wyraźnie cieplejszy od ostatniego. Rozwiązaniem jest rotametr na każdym obiegu, pozwalający ustawić identyczny przepływ 2 l/min dla każdej pętli.
Zasilanie podłogówki bez regulacji pokojowej powoduje przegrzewanie pomieszczeń w słoneczne dni i niedogrzewanie w pochmurne. Sterownik pogodowy steruje wyłącznie temperaturą wody na zasilaniu, ale temperatura pokojowa zależy od zysków słonecznych, gotowania, obecności ludzi. Dopiero regulator pokojowy z czujnikiem temperatury i siłownikiem na zaworze 3D zapewnia stabilność komfortu.
Checklista przed uruchomieniem
- długość każdego obiegu ≤ 80 metrów (dla średnicy 16 mm)
- izolacja termiczna pod rurami min. 30 mm EPS 100 lub 20 mm XPS
- rozdzielacz z rotametrami, nie z zaworami regulacyjnymi śrubowymi
- próba ciśnieniowa instalacji 6 bar przez 24 godziny
- płukanie każdego obiegu osobno przed wylaniem wylewki
- protokół z próby szczelności podpisany przez wykonawcę i inwestora
- ustawienie przepływu na rotametrach zgodnie z projektem
- kalibracja krzywej grzewczej po pierwszym sezonie grzewczym
Dla domu szeregowego z czterema obiegami podłogówki po 80 metrów i pięcioma grzejnikami na piętrze optymalnym schematem instalacji CO jest wariant z zaworem trójdrożnym 3D, dodatkową pompą za zaworem oraz rozdzielaczem z rotametrami. Gałąź grzejnikowa pracuje na parametrze 55-60°C z własną regulacją głowicową, gałąź podłogowa na 35-45°C sterowana regulatorem pokojowym przez siłownik zaworu mieszającego.
Koszt materiałów oscyluje wokół 6000-9000 zł netto, robocizna instalacyjna to dodatkowe 3500-6000 zł. Całość zajmuje hydraulikowi 2-3 dni, a pierwsze uruchomienie z płukaniem i odpowietrzeniem to kolejne pół dnia. Po sezonie grzewczym warto skorygować ustawienia krzywej grzewczej na podstawie rzeczywistych temperatur zewnętrznych i odczuć domowników.
? Aby dobrać właściwy rozmiar grzejników na niskie parametry, użyj katalogu producenta i znajdź tabelę mocy dla 55/45°C. Przy ΔT = 35 K grzejnik płytowy typu 22 o wysokości 600 mm oddaje około 1300 W zamiast 2100 W przy ΔT = 50 K.
Źródła i normy
- PN-EN 1264: Ogrzewanie podłogowe wymagania i metody badań
- PN-92/B-01706: Instalacje wodociągowe wymagania projektowe
- Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.)
- Dane katalogowe zaworów mieszających producentów europejskich (serwisy techniczne Honeywell, Esbe, Watts)
- Instrukcje producentów pomp obiegowych (Wilo, Grundfos, DAB)
- Materiały edukacyjne Polskiego Zrzeszenia Inżynierów i Techników Sanitarnych (PZITS) portal cieplownictwo.com.pl
