Spinki do ogrzewania podłogowego – jak dobrać i zamontować, żeby rura nie pływała

Rura pętli wodnej ogrzewania podłogowego, która „pływa" w świeżym jastrybie, potrafi w ciągu jednej nocy przesunąć się nawet o kilka centymetrów w stronę ściany. Efekt? Nierówny rozkład ciepła, trzaski przy wylewce i rachunki za ogrzewanie wyższe o 8-15%, bo część rur leży zbyt blisko siebie, a część zbyt rzadko. Spinki do ogrzewania podłogowego rozwiązują ten problem mechanicznie: kotwiczą rurę do izolacji lub folii z siatką z taką siłą, że ta trzyma zaprojektowany rozstaw przez cały okres wiązania wylewki. Poniżej znajdziesz pełne porównanie typów, realne normy zużycia i technikę montażu, którą stosują instalatorzy z wieloletnią praktyką na budowach domów jednorodzinnych oraz obiektów komercyjnych.

• Rodzaje spinek do takera plastikowe, metalowe i harpunowe w porównaniu
• Ile spinek na m² podłogówki? Kalkulator zużycia i doboru do średnicy rury
• Montaż spinek takerem krok po kroku technika, gęstość wbijania, test ciśnienia
• Najczęstsze błędy przy wbijaniu spinek, które kosztują Cię gwarancję i rachunki

Rodzaje spinek do takera plastikowe, metalowe i harpunowe w porównaniu

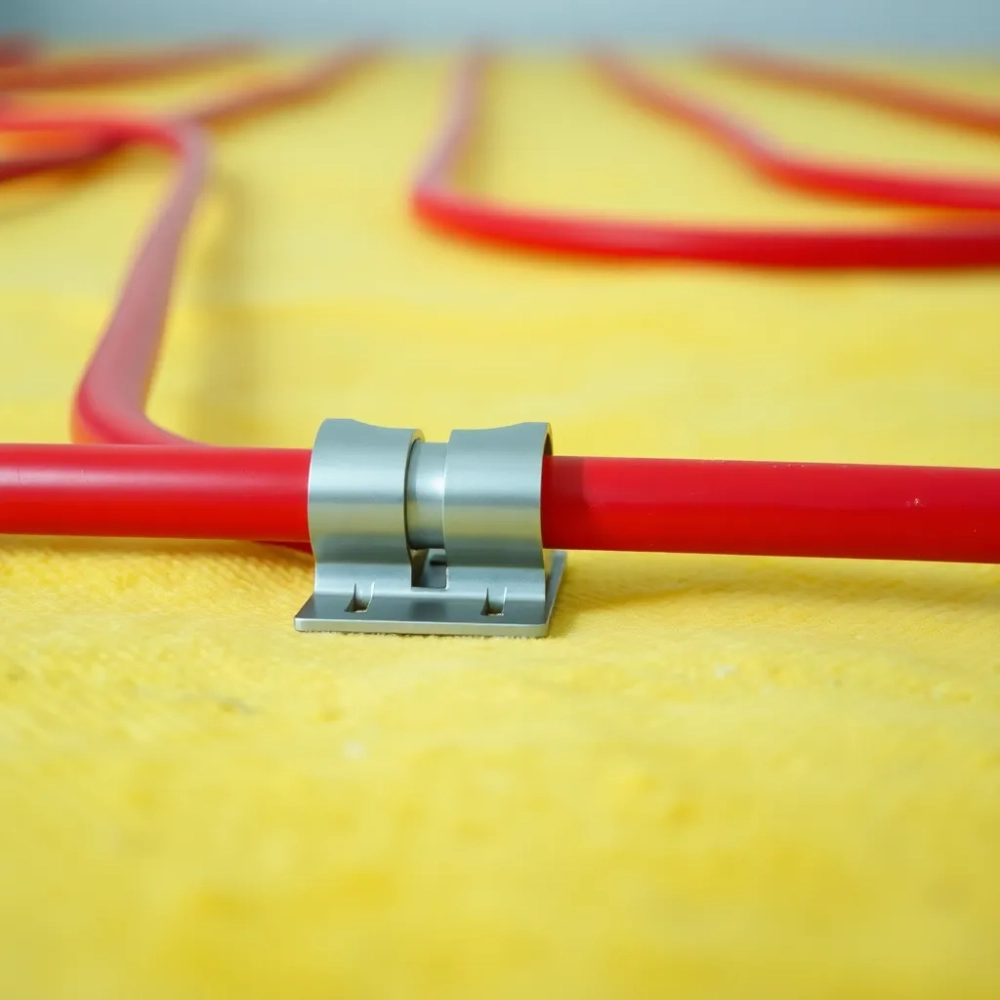

Spinka do takera to krótki element kotwiący, zwykle o długości 40-60 mm, wyposażony w główkę z zaczepem pasującym do rury PEX, PE-RT lub wielowarstwowej. Jej zadanie jest ściśle mechaniczne: utrzymać rurę w projektowanym rastrze (najczęściej 15, 20 lub 25 cm) do momentu związania jastrychu, czyli przez 24-72 godziny od wylania, w zależności od grubości warstwy i temperatury otoczenia.

Rynek dzieli spineki na cztery podstawowe grupy. Pierwsza to klasyczne spinki plastikowe do rur PEX wykonane z poliamidu lub polipropylenu, lekkie, tanie i wystarczające w typowych instalacjach domowych. Druga grupa obejmuje spinki metalowe ze stali ocynkowanej lub nierdzewnej, stosowane tam, gdzie wymagana jest większa siła trzymania, na przykład przy rurach o średnicy 20 mm lub na nierównym podłożu. Trzecia to spinki kotwiczące z dodatkowymi ząbkami, przeznaczone do montażu w twardej izolacji XPS. Czwarta grupa to spinki harpunowe z szerokim grotem, które po wbiciu klinują się w strukturę płyty i praktycznie nie dają się wyszarpnąć.

Różnice między typami najlepiej widać w tabeli, którą stosują hurtownie i ekipy montażowe przy doborze materiału pod konkretną inwestycję.

Plastikowa spinka jest lekka i nie uszkadza izolacji termicznej, ale przy zbyt miękkim EPS-ie potrafi się wysunąć pod naporem wylewanego jastrychu. Metalowa trzyma mocno, lecz przy nieostrożnym wbijaniu może naciąć rurę, zwłaszcza wielowarstwową z aluminium. Kotwicząca sprawdza się na płytach XPS o gęstości powyżej 30 kg/m³, gdzie zwykła plastikowa spinka po prostu się nie osadzi. Harpunowa to wybór do obiektów przemysłowych i garaży, gdzie podłoga pracuje pod dużym obciążeniem.

Kiedy unikać spinek plastikowych? Przy montażu na zewnątrz budynku lub w pomieszczeniach o temperaturze montażu poniżej 5°C, ponieważ poliamid w niskiej temperaturze staje się kruchy i pęka przy wbijaniu. Metalowych z kolei nie stosuje się na cienkich foliach paroizolacyjnych poniżej 0,2 mm, gdyż grot przebija je na wylot i tworzy mostek termiczny. Normy PN-EN 1264 dopuszczają wszystkie cztery typy pod warunkiem, że spinka utrzymuje rurę w położeniu z tolerancją ±5 mm do czasu związania jastrychu.

Ile spinek na m² podłogówki? Kalkulator zużycia i doboru do średnicy rury

Zużycie spinek zależy od trzech zmiennych: średnicy rury, przyjętego rozstawu pętli oraz długości pojedynczej nitki. Najczęściej stosowany rozstaw w strefie brzegowej to 10-15 cm, a w strefie środkowej 20-25 cm, co przekłada się na gęstość mocowania rzędu 3-4 spinek na metr bieżący rury. Dla rury 16 mm w rastrze 15 cm wychodzi około 6-7 spinek na m², dla rastra 20 cm około 5 spinek, a dla 25 cm około 4 spinek na m².

W praktyce 50 m² podłogówki w typowym domu jednorodzinnym oznacza zużycie rzędu 600-1000 sztuk spinek, ponieważ instalacja rzadko bywa jednorodna. Strefy brzegowe wymagają gęstszego mocowania, a w pomieszczeniach takich jak łazienka czy kuchnia dodatkowo dochodzą kolana i podejścia do rozdzielacza, gdzie rura zmienia kierunek co 30-40 cm i potrzebuje spinek po obu stronach łuku.

Przy zakupie warto doliczyć 10% zapasu na spineki uszkodzone przy wbijaniu, zgubione w trakcie transportu oraz te, które nie trafią w podłoże. Na budowie zdarza się, że 5-8% spinek pęka przy pierwszym uderzeniu takera, zwłaszcza gdy izolacja jest nierówna lub twarda. Zapas gwarantuje, że montaż nie zostanie przerwany w połowie pętli, co przy pracach betonowych oznaczałoby opóźnienie całej ekipy.

Spinka musi pasować do średnicy rury i do modelu takera, którego używa ekipa. Spinki 16 mm wchodzą w rury PEX 16×2, PEX-AL-PEX 16×2 oraz PE-RT 16×2. Spinki 17 mm stosuje się przy rurach o średnicy zewnętrznej 17 mm, coraz popularniejszych w nowszych systemach. Spinki 20 mm są zarezerwowane dla rur grubościennych, stosowanych w obiektach komercyjnych oraz w instalacjach z niższą temperaturą zasilania. Użycie spinki 17 mm do rury 20 mm powoduje, że rura luźno siedzi w zaczepie i przesuwa się przy wylewaniu jastrychu.

Orientacyjny koszt zakupu spinek na dom 120 m² to 250-450 PLN przy spine plastikowych, 450-800 PLN przy spine metalowych. Tani plastik z importu potrafi pękać już przy temp. 8°C, więc oszczędność 100 PLN na materiale często kończy się koniecznością poprawiania mocowania po pierwszym dniu.

Montaż spinek takerem krok po kroku technika, gęstość wbijania, test ciśnienia

Prawidłowy montaż zaczyna się od przygotowania podłoża, a nie od sięgania po taker. Izolacja termiczna (EPS 100 lub XPS 300) musi leżeć na folii paroizolacyjnej bez fałd, a siatka montażowa lub folia z nadrukowaną kratką ułatwia zachowanie równego rozstawu. Bez siatki instalator traci czas na odmierzanie, a co gorsza, pętle wychodzą krzywo, co widać dopiero po wylaniu wylewki.

Rozwijanie rury zaczyna się od rozdzielacza, a kończy powrotem do tego samego obiegu, bez łączeń w podłodze. Pierwszą spinkę wbija się 50 cm od rozdzielacza, kolejne co 30-50 cm w zależności od rastra. Na zakrętach spinka wchodzi po obu stronach kolana, w odległości około 5 cm od szczytu łuku. Trzymanie się tego schematu zapobiega „odskakiwaniu" rury przy zalewaniu.

Taker trzyma się prostopadle do podłoża, uderza się nim krótkim, pewnym ruchem, bez dociskania z góry. Zbyt mocne uderzenie wbija spinkę za głęboko i ściska rurę, zmniejszając jej przekrój efektywny nawet o 10%. Za słabe uderzenie zostawia spinkę luźną, która wypadnie przy chodzeniu po rurze lub przy wylewaniu jastrywu.

Po ułożeniu wszystkich pętli przychodzi czas na próbę ciśnienia, zwaną też testem szczelności. Instalację napełnia się wodą, odpowietrza przez rozdzielacz i podnosi ciśnienie do 6 bar (wartość trzykrotnie wyższa od roboczej) na 24 godziny. Spadek ciśnienia powyżej 0,2 bar oznacza nieszczelność, najczęściej w miejscu zbyt mocno wbitej spinki, która nacięła rurę. Test przeprowadza się przed wylaniem jastrychu, bo naprawa po wylewce wymaga kucia.

Spinki nie wbijają się w strefach, gdzie rura krzyżuje się z inną, lecz mocuje się obie rury osobno po obu stronach skrzyżowania. Siatka montażowa z drutu 3 mm pozwala prowadzić rury w prostopadłych kierunkach bez ryzyka, że jedna wskoczy na drugą. Na koniec montażu warto wykonać dokumentację fotograficzną każdej pętli z datą i godziną, co ułatwia ewentualne reklamacje i stanowi dowód przy odbiorze.

Na budowie przydaje się prosta checklista, którą można wydrukować i powiesić przy rozdzielaczu:

• Izolacja ułożona folią do dołu, bez szczelin większych niż 5 mm
• Taśma brzegowa na całym obwodzie, z zakładką na narożnikach
• Rozstaw rury sprawdzony miarką w trzech punktach pętli
• Spinki wbite co 30-50 cm, dodatkowo przy każdym łuku
• Test ciśnienia 6 bar przez 24 h, odczyty co 6 h
• Zdjęcia pętli z datą przed wylaniem jastrychu

Najczęstsze błędy przy wbijaniu spinek, które kosztują Cię gwarancję i rachunki

Pierwszy błąd to zbyt rzadkie mocowanie. Instalator wbija spinkę co 80-100 cm, bo „rura i tak trzyma". W rzeczywistości wylewka o grubości 6,5 cm waży 80-120 kg/m² i przy rozstawie spinek powyżej 50 cm z łatwością przesuwa rurę o 2-3 cm. Skutek: strefa zbyt gęsto ułożonych rur obok strefy prawie pustej, rachunki za ogrzewanie wyższe o 10-18% i reklamacje od domowników, że podłoga w jednym rogu salonu jest zimna.

Drugi błąd to wbijanie spinek pod kątem. Spinka wbita krzywo nie trzyma rury pionowo, lecz odchyla ją na bok. Po wylaniu jastrywu rura wychodzi ponad powierzchnię albo, częściej, zagłębia się w izolacji i traci kontakt z wylewką. Naprawa wymaga rozkuwania i ponownego montażu całej pętli.

Trzeci błąd to brak testu ciśnienia przed wylewką. Inwestorzy pomijają próbę, bo „fachowiec tak robił od lat i nigdy nie cieknie". Jedna źle wbita spinka potrafi naciąć rurę w miejscu, które po wylaniu jastrychu okaże się pod wanną. Koszt kucia i naprawy to 1500-4000 PLN, czyli wielokrotnie więcej niż 30 PLN za wodę i manometr.

Czwarty błąd polega na mieszaniu spinek z różnych systemów. Spinka z jednego systemu ma inny kąt grotu i inną średnicę główki niż spinka z drugiego. Po wbiciu obu typów obok siebie rura opiera się tylko na jednym punkcie, a luz na drugim powoduje mikroprzesunięcia. Efekt widać dopiero po roku użytkowania: trzeszczenie podłogi przy chodzeniu.

Piąty błąd to montaż w temperaturze poniżej 5°C. Poliamid i polipropylen tracą w niskiej temperaturze elastyczność, stają się kruche i pękają przy pierwszym uderzeniu. Na budowie zimowej instalator widzi „pęknięte" spinki, ale nie wymienia ich, bo nie ma czasu. Po sezonie grzejnym okazuje się, że co piąta spinka puściła, a rura wisi w jastrychu bez mocowania.

Szósty, często pomijany błąd to wbijanie spinek w miejsca, gdzie izolacja ma pustki powietrzne, na przykład na stykach płyt EPS. Spinka wpada wtedy w szczelinę, nie ma oparcia i po wylaniu wylewki wysuwa się razem z rurą. Rozwiązanie: taśmowanie styków izolacji lub stosowanie płyt z frezowanymi krawędziami, które do siebie przylegają na zakładkę.

Norma PN-EN 1264-4 zaleca, by mocowanie rury zapewniało odchylenie położenia nie większe niż 5 mm od projektowanego rastra w kierunku prostopadłym do osi rury. Instalacje, w których odchylenie przekracza tę wartość, mogą nie spełniać warunków gwarancji producenta rury i producenta systemu ogrzewania podłogowego.

Uniknięcie tych sześciu błędów wymaga nie tyle wiedzy teoretycznej, co dyscypliny na budowie: jednego przejścia kontrolnego z miarką, drugiego z próbą ciśnienia i trzeciego z dokumentacją fotograficzną. Koszt tych trzech kontroli to zwykle mniej niż 2 godziny pracy ekipy, a oszczędność sięga kilku tysięcy złotych, gdyby coś poszło nie tak.

Przy wyborze spinek kieruj się średnicą rury, typem izolacji i warunkami montażu. Na typowy dom 120-150 m² z rurą 16 mm w EPS 100 najlepiej sprawdzają się spinki plastikowe kotwiczące w ilości 700-900 sztuk, z zapasem 10%. Do XPS i rur 20 mm wybierz spinki metalowe lub harpunowe, a w obiektach przemysłowych postaw na spine z certyfikatem do dużych obciążeń. Spinki do takera 16 mm w dobrej hurtowni kosztują 9-13 PLN za 100 sztuk, a komplet spinek na dom zamyka się zwykle w kwocie 300-500 PLN przy zakupie plastiku lub 600-900 PLN przy spine metalowych. Cena spinek to ułamek kosztu całej podłogówki, ale to właśnie one decydują, czy rozkład temperatury w domu będzie równomierny, a rachunki za ogrzewanie pozostaną na poziomie z projektu.

Źródła danych i normy: PN-EN 1264-1:2011 „Ogrzewanie podłogowe wodne Instalacje i elementy składowe", PN-EN 1264-4:2009 „Ogrzewanie podłogowe Instalacje", PN-EN 13501-1 (klasyfikacja ogniowa materiałów izolacyjnych i spinek), Warunki Techniczne 2022 (Rozporządzenie Ministra Rozwoju i Technologii z dnia 20.12.2021 r.), dane producentów systemów ogrzewania podłogowego dostępne w kartach technicznych (m.in. publikacje firm zrzeszonych w SPIUG Stowarzyszenie Producentów i Importerów Urządzeń Grzewczych).
