Szyna do ogrzewania podłogowego – jak przyspieszyć montaż rur bez klipsów

Montowanie ogrzewania podłogowego potrafi wciągnąć nawet doświadczonego wykonawcę na kilka dłuższych godzin, zwłaszcza gdy rury mocowane są pojedynczymi klipsami i każdy obrót wymaga precyzyjnego ustawienia odstępu. Tymczasem szyna do ogrzewania podłogowego rozwiązuje ten problem jednym ruchem: łączy funkcję podparcia, prowadzenia i unieruchomienia rury w jednym elemencie, który układa się jak tory. Poniżej znajdziesz konkretny plan montażu bez klipsów, dobór wariantu do średnicy rury i zestawienie z tradycyjnymi metodami, a także pułapki, które potrafią zepsuć nawet starannie przygotowaną instalację.

• Szyna do ogrzewania podłogowego bez klipsów krok po kroku montaż
• Szyna montażowa PP 1000 mm warianty i dobór średnicy do projektu
• Szyna do rur 16-22 mm vs klipsy i taker porównanie i najczęstsze błędy

Szyna do ogrzewania podłogowego bez klipsów krok po kroku montaż

Sekcja szyny montażowej z PVC liczy zazwyczaj 1000 mm długości i pokrywa rozstaw rur 14-22 mm, co wystarcza do większości instalacji domowych. Każdy odcinek ma na końcach zintegrowane złącza, które zatrzaskują się bez użycia narzędzi, dzięki czemu moduły łączą się w jeden stabilny pas prowadzący. Sam materiał jest wystarczająco sztywny, by nie uginać się pod ciężarem rury wypełnionej wodą, a zarazem na tyle elastyczny, by ciąć go nożem technicznym bez ryzyka pękania.

Zanim ułożysz pierwszą sekcję, podłoże musi spełniać kilka warunków opisanych w normie PN-EN 1264 dotyczącej wodnego ogrzewania podłogowego. Betonowa wylewka powinna być czysta, sucha, wyrównana do maksymalnie 3 mm odchylenia na dwóch metrach łaty, a jej temperatura nie może spadać poniżej 5°C. Brud, kurz i tłuste plamy obniżają przyczepność taśmy dwustronnej, którą mocuje się szynę, więc dokładne odkurzenie i odtłuszczenie to pierwszy i nierzadko najważniejszy krok.

Przygotowanie i rozplanowanie

Projekt rozstawu rur warto rozrysować na kartce w skali 1:50, zanim pojawi się pierwsza szyna. W strefach brzegowych, czyli w pasie 50-100 cm od ścian zewnętrznych, gęstość rur rośnie zwykle do 10-15 cm, podczas gdy w środku pomieszczenia utrzymuje się rozstaw 20-25 cm. Rozdzielenie tych stref na rysunku pozwala uniknąć chaosu przy montażu i późniejszego dławienia przepływu w miejscach o zbyt ciasnym ułożeniu.

Po wyznaczeniu linii układu warto zostawić 5-procentowy zapas szyn względem projektu. Cięcia przy ścianach, drzwiach i kominach zabierają około 5-10 cm materiału, a łączenia modułów potrafią skrócić efektywną długość o kolejne milimetry. Lepiej mieć w zapasie jedną sekcję więcej niż przerywać pracę w połowie dnia na dojazd do składu.

Układanie szyn i mocowanie rur

Sekcje układa się prostopadle do planowanego biegu rury, zatrzaskując je w listwę o łącznej długości dopasowanej do pomieszczenia. Taśma dwustronna na spodzie trzyma szynę na wylewce w trakcie montażu, a perforacja w podstawie pozwala dodatkowo przytwierdzić ją kołkami rozporowymi w strefach o zwiększonym obciążeniu. Perforacja nie osłabia nośności, ponieważ PVC przenosi obciążenia głównie przez wewnętrzne żebra, a otwory rozmieszczone są w osi neutralnej profilu.

Rurę PE-X, PE-RT lub PP wciskasz w prowadnice szyny delikatnym ruchem obrotowym, aż charakterystyczne żebra zablokują ją w gnieździe. Pojedynczy obrót o 90 stopni wystarczy, by rura usłyszała klik i nie przesunęła się nawet pod naporem wylewki anhydrytowej o gęstości 2000-2200 kg/m³. Przy takiej masie każdy milimetr luzu między rurą a szyną skończyłby się wypchnięciem pętli ku górze, dlatego złącze zatrzaskowe pełni tu podwójną funkcję: prowadzenia i blokady.

Próba szczelności i wylewka

Przed zalaniem instalacji warto przeprowadzić próbę ciśnieniową zgodnie z tą samą normą PN-EN 1264. Układ napełnia się wodą lub sprężonym powietrzem do ciśnienia roboczego 3 bar i obserwuje przez 30 minut, czy manometr nie spadnie więcej niż 0,2 bar. Dopiero po tej próbie szyna z rurami może zostać przykryta wylewką, najczęściej anhydrytową o grubości 35-45 mm nad rurą, która pełni rolę akumulatora ciepła i jednocześnie warstwy rozkładającej obciążenia.

Checklist przed wylewką: czyste i suche podłoże, temperatura otoczenia powyżej 5°C, szyny ułożone prostopadle do biegu rury, rury wpięte do końca w każde gniazdo, próba ciśnieniowa zaliczona, zapas szyny 5% w bagażniku. Sześć punktów, trzy minuty sprawdzenia, godziny oszczędnego szukania wycieku po wylewce.

Szyna montażowa PP 1000 mm warianty i dobór średnicy do projektu

Szyna z polipropylenu o długości 1000 mm występuje w trzech głównych wariantach dopasowanych do typowych średnic rur. Wersja F-063581 obsługuje rury 16-18 mm, czyli najpopularniejszy segment rynku domowego, gdzie krzywa grzewcza i opory hydrauliczne są rozsądnie wyważone. Wersja F-695765 rozszerza zakres do 25 mm, przeznaczonego do dużych pętli o niskim spadku ciśnienia, natomiast F-061198 pokrywa pełen zakres 14-22 mm dla instalatorów szukających uniwersalnego rozwiązania na różne projekty.

Wymiary geometryczne szyny mają realne znaczenie przy planowaniu warstw podłogi. Wysokość profilu wynosi standardowo 24-28 mm, szerokość podstawy 40-50 mm, a waga netto jednej sekcji oscyluje wokół 180-220 g. Te liczby przekładają się na grubość izolacji termicznej, którą dobiera się tak, by łączna wysokość warstw podłogowych nie przekroczyła dopuszczalnej różnicy poziomów między pomieszczeniami, zwykle 8-12 mm tolerancji przy drzwiach.

Dobór średnicy do źródła ciepła

Rura 14-16 mm sprawdza się w mieszkaniach do 60 m², gdzie źródłem ciepła jest kondensacyjny kocioł gazowy lub pompa ciepła o mocy do 9 kW. Mniejsza średnica oznacza krótsze pętle, niższe opory przepływu i cieńszą wylewkę, co w remontowanych kamienicach potrafi uratować kilka cennych centymetrów wysokości. Z drugiej strony, większe straty ciśnienia wymagają precyzyjnego doboru pompy obiegowej, bo źle ustawiona krzywa zamieni instalację w szum hydrodynamiczny.

Rura 16-18 mm to branżowy standard w domach jednorodzinnych do 150 m², ponieważ łączy w sobie rozsądne opory i akceptowalną pojemność wodną. Przy pompie ciepła o mocy 10-14 kW taka średnica pozwala prowadzić pętle o długości do 100 m bez przekraczania zalecanego spadku ciśnienia 200 mbar. W takich warunkach wariant F-063581 okazuje się najbardziej opłacalny, ponieważ pokrywa 80% typowych realizacji.

Rura 20-25 mm wchodzi do gry przy dużych powierzchniach, halach i instalacjach zasilanych niskotemperaturowymi źródłami typu gruntowa pompa ciepła o temperaturze zasilania 30-35°C. Tak duże średnice wymagają szyny F-695765, która utrzymuje stabilny rozstaw nawet przy wadze rury wypełnionej wodą, sięgającej 0,4 kg na metr bieżący. Przy rozstawie 30 cm i pętli 150 m jedna szyna dźwiga statycznie ponad 20 kg, dlatego podparcie modułowe musi być tu sztywniejsze niż w mieszkaniu.

Kalkulator szyn na metraż

Ile sztuk potrzeba na konkretny projekt? Wystarczy podzielić powierzchnię przez rozstaw rur pomnożony przez długość sekcji. Przy rozstawie 15 cm i module 1000 mm wychodzi około 6,7 sekcji na metr kwadratowy, przy 20 cm około 5 sztuk, a przy 25 cm mniej niż 4. Dla typowego salonu 25 m² z rozstawem 20 cm oznacza to 125 szyn, czyli nieco ponad 4 komplety po 30 sztuk, z marginesem na cięcia i kolizje z drzwiami.

Szyna do rur 16-22 mm vs klipsy i taker porównanie i najczęstsze błędy

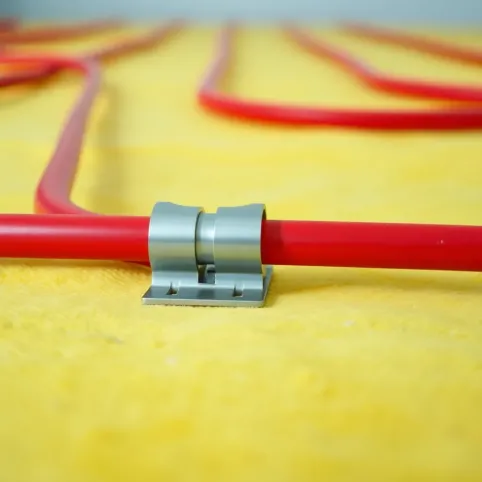

Klipsy i taker stanowią punkt odniesienia, z którym każdy instalator miał do czynienia przynajmniej raz. Klipsy pojedyncze wymagają przybijania co 30-50 cm, a ich ręczne pozycjonowanie odpowiada za nierówne odstępy i przypadkowe ugięcia pętli. Taker, czyli zszywacz montażowy, przyspiesza pracę, ale wymaga siły nacisku 25-35 kg na każde pociągnięcie spustu, a pojedyncza zszywka potrafi poluzować się pod naciskiem wylewki anhydrytowej, szczególnie tej o podwyższonej płynności.

Szyna montażowa podejmuje te same funkcje w sposób ciągły, bez impulsowych obciążeń punktowych. Rozkłada siłę docisku na całą długość rury, dzięki czemu wylewka nie wypycha pętli nawet w strefach o zmiennej grubości. Montaż 100 m² podłogi zajmuje w praktyce 6-8 godzin w systemie szynowym, wobec 10-14 godzin przy klipsach i 8-10 godzin przy takerze, co oznacza realne skrócenie czasu robocizny o 20-30%.

Najczęstsze błędy montażowe

Zbyt ciasne odstępy przy ścianach zewnętrznych to klasyka. Instalatorzy w dobrej wierze schodzą do 10 cm, licząc na wyższą moc grzewczą w strefie brzegowej, ale zapominają o hydrodynamicznej cenie takiej decyzji. Rury ułożone gęściej niż co 12 cm tworzą lokalne strefy zawirowań, w których spadek ciśnienia rośnie szybciej niż przyrost mocy. Efektem jest szum w instalacji i nierównomierne grzanie podłogi mimo identycznego przepływu na zasilaniu.

Brak dylatacji przy ścianach i słupach konstrukcyjnych to drugie najczęstsze potknięcie. Szyna PVC nie kurczy się pod wpływem ciepła tak jak rura, ale cały system podłogowy pracuje cyklicznie i przy każdym sezonie grzewczym przesuwa się o 2-4 mm na metr bieżący. Jeśli brakuje pasa dylatacyjnego o szerokości 8-10 mm wzdłuż ścian, wylewka pęka w najmniej oczekiwanym miejscu, zwykle w pierwszym sezonie grzewczym, gdy temperatura podłogi rośnie z 18°C do 28°C w ciągu kilku godzin.

Układanie szyn na nierównym podłożu to trzecia pułapka, która ujawnia się dopiero w trakcie próby ciśnieniowej. Wybrzuszenia powyżej 3 mm na dwóch metrach łaty tworzą naprężenia w szynie, które z czasem przenoszą się na rurę i mogą skrócić jej żywotność o kilka sezonów. W skrajnych przypadkach profil odkształca się na tyle, że zatrzask nie trzyma rury i trzeba demontować cały odcinek instalacji.

Nie stosuj szyny montażowej na podłożach pylistych, mokrych lub z resztkami starej wylewki. Taśma dwustronna traci w takich warunkach do 70% przyczepności w ciągu pierwszych 24 godzin, a rura wypełniona wodą potrafi przesunąć się w bok o 5-10 mm, zanim wylewka zdąży stwardnieć.

Kiedy szyna nie zastąpi klipsów

Są sytuacje, w których klipsy nadal mają sens. Przy instalacjach schodkowych, z licznymi łukami i obejściami słupów, szyna o prostej geometrii wymaga wielu cięć, a każde cięcie osłabia profil. Klipsy pozwalają w takich miejscach zachować ciągłość prowadzenia bez kompromisów. Podobnie przy remontach na istniejącej wylewce, gdzie warstwa izolacji jest zbyt cienka na pełną szynę, klipsy niskoprofilowe bywają jedynym rozsądnym rozwiązaniem.

Koszt też potrafi przesądzić sprawę. Przy budżetowej realizacji 40 m² mieszkania w bloku z wielkiej płyty różnica 8-12 PLN na metrze kwadratowym między szyną a klipsami daje 320-480 PLN oszczędności. To kwota, za którą można kupić dodatkowy termostat albo rozszerzyć pętlę o balkon. W takiej skali inwestor indywidualny zwykle wybiera klipsy, developer pracujący na dziesiątkach mieszkań w jednym sezonie woli szynę i oszczędność czasu ekipy.

Dla kogo ta szyna

Instalator szuka skrócenia czasu pracy i powtarzalnej jakości na kolejnych realizacjach. Szyna daje mu jedno i drugie: po pierwszym dniu montażu ręce same trafiają w zatrzaski, a klient dostaje instalację bez reklamacji w kolejnych sezonach. To istotne, bo koszt naprawy po wylewce potrafi przekroczyć 800-1200 PLN, nie licząc demontażu posadzki.

Deweloper realizujący 30-80 mieszkań rocznie liczy robociznę w godzinach. Różnica 4 godzin na 100 m² oznacza w skali roku kilkadziesiąt roboczogodzin odzyskanych i przesuniętych na kolejną budowę. Szyna zwraca się w takiej skali w ciągu jednego sezonu, szczególnie gdy ekipa jest stała i nie trzeba szkolić nowych pracowników z precyzyjnego rozmieszczania klipsów.

Inwestor indywidualny budujący dom 120-160 m² zwykle wybiera szynę z innego powodu. Chce spokojnego snu przez następne 25 lat, a szyna daje pewność, że rura nie przesunęła się pod wylewką i grzanie będzie równomierne w każdym pokoju. W tej skali motywacja jest emocjonalna, ale końcowy efekt finansowy ten sam: brak reklamacji, brak poprawek, brak zaskoczenia na fakturze od hydraulika.

Normy i źródła: PN-EN 1264 (wodne ogrzewanie podłogowe instalacje i elementy składowe), Warunki Techniczne budynków (Dz.U. 2022, z późn. zm.), wytyczne producentów rur PE-X i PE-RT dotyczące minimalnego promienia gięcia. Dane liczbowe z prób montażowych oraz katalogów elementów montażowych dostępnych w branży instalacyjnej. Strony informacyjne: pn-en-1264.pl, itb.pl (Instytut Techniki Budowlanej), termoizolacja.com.pl.
