Jakie wymiary mają panele fotowoltaiczne 370 W i czy zmieszczą się na Twoim dachu?

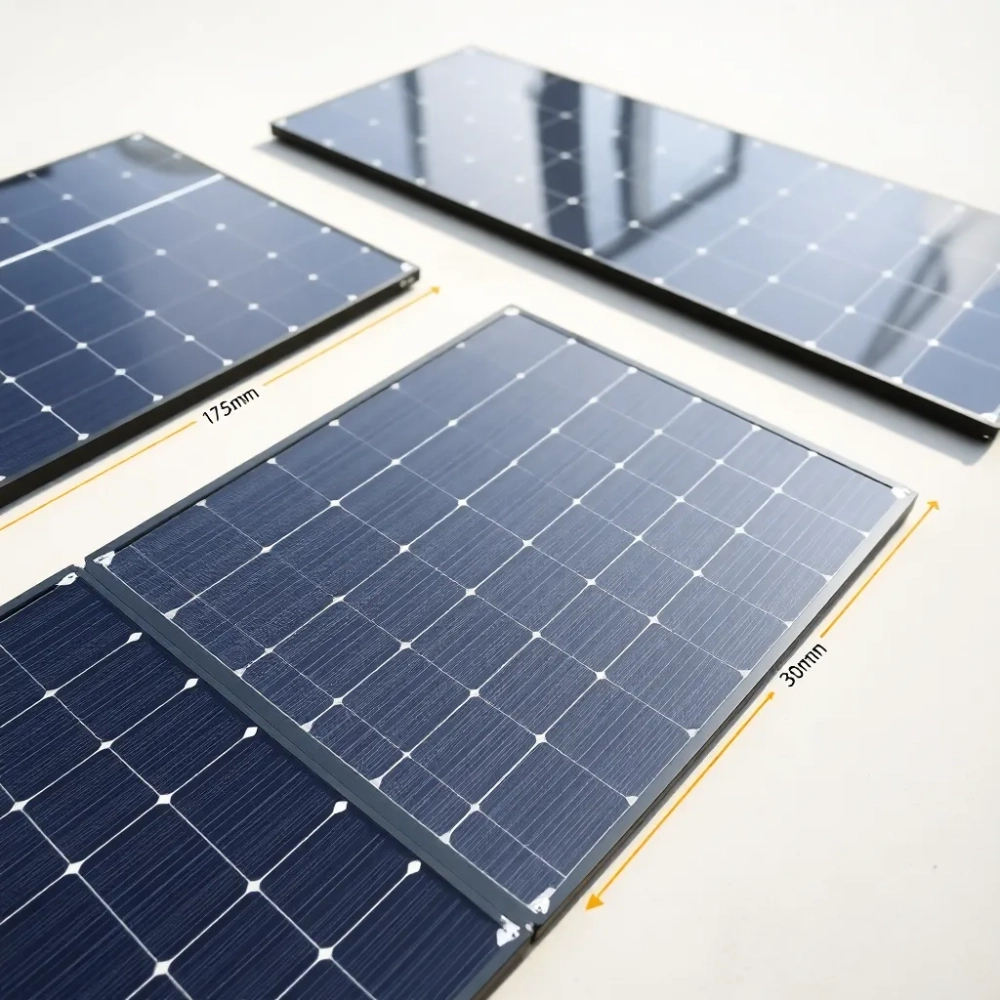

Standardowe wymiary paneli fotowoltaicznych 370 W oscylują wokół 1755 × 1038 mm przy grubości 30-35 mm i masie 19,5-21,5 kg, choć na rynku funkcjonują też warianty 1820 × 1009 mm. Te pozornie niewielkie różnice decydują o tym, czy moduły zmieszczą się na konkretnej połaci, czy zmieścisz ich wystarczająco dużo, by pokryć zapotrzebowanie domu, i czy konstrukcja dachu w ogóle udźwignie planowaną inwestycję. Rozmiar to nie detal techniczny, lecz pierwszy parametr, który trzeba zweryfikować przed podpisaniem umowy, bo błąd na tym etapie kosztuje potem przestój montażu albo konieczność wymiany kompletu modułów.
- Wymiary ogniwa a rozmiar modułu 370 W jak to działa w praktyce
- Waga i grubość paneli 370 W co musi wytrzymać Twój dach
- Ile paneli 370 W zmieści się na typowym dachu szybkie obliczenia
- Wymiary paneli a typ dachu skośny, płaski, nietypowy
- Koszty transportu i montażu paneli 370 W ukryte wydatki
- Porównanie wymiarów paneli różnych producentów
- Checklist przed zakupem paneli 370 W
- Najczęstsze błędy przy planowaniu wymiarów instalacji
Wymiary ogniwa a rozmiar modułu 370 W jak to działa w praktyce
Większość paneli 370 W powstaje z ogniw monokrystalicznych typu M6 (166 mm) lub M10 (182 mm) połączonych w konfiguracji half-cut, czyli z cięciem każdego ogniwa na pół. Ta technologia podwaja liczbę działających niezależnie sekcji, co obniża straty rezystancyjne i jednocześnie pozwala upakować więcej mocy na identycznej powierzchni modułu. Przy ogniwach M10 i układzie 120 half-cell panel osiąga moc 370-380 W, zachowując długość około 1755 mm.
Ewolucja rozmiarów ogniw wyznacza kolejną oś czasu. Format M0 (156 mm) dominował do 2010 roku, M2 (156,75 mm) zadebiutował w 2018, M3 (158,75 mm) pojawił się rok później, a M6 (166 mm) i M10 (182 mm) ustaliły standard od 2021 roku. Każdy skok o kilka milimetrów przekładał się na przyrost mocy modułu o 5-10 W bez powiększania jego obrysu, co przez dekadę pozwalało producentom podnosić parametry bez zmiany systemów montażowych.
| Format ogniwa | Wymiar boku | Typowy moduł | Moc nominalna |
|---|---|---|---|
| M0 | 156 mm | 60 ogniw | 250-280 W |
| M2 | 156,75 mm | 60 half-cut | 300-320 W |
| M3 | 158,75 mm | 60 half-cut | 320-340 W |
| M6 | 166 mm | 120 half-cut | 350-370 W |
| M10 | 182 mm | 120 half-cut | 370-410 W |
| M12 / G12 | 210 mm | 132 half-cut | 500-670 W |
Konfiguracja full-cell, czyli ogniwa niecięte, występuje dziś niemal wyłącznie w tańszych modułach polikrystalicznych lub w panelach elastycznych do kamperów. Technologia half-cut wygrywa, bo zmniejsza straty mocy o 2-3% w warunkach częściowego zacienienia, a przy identycznym module full-cell daje niższą moc nominalną. Wybierając panel 370 W, sprawdź w karcie katalogowej liczbę half-cell, bo to ona definiuje rzeczywistą sprawność, a nie tylko wymiar obrysu.
Tolerancja wymiarowa paneli wynosi standardowo ±2 mm dla długości i szerokości oraz ±1 mm dla grubości. Przy układaniu kilkudziesięciu modułów w rzędzie te milimetry się kumulują, więc montażyści zostawiają 20-30 mm luzu między panelami. Pominięcie tego marginesu powoduje, że ostatni moduł w rzędzie wchodzi na siłę albo trzeba go dosunąć do krawędzi dachu, łamiąc wymóg odstępu od okapu wynoszący zwykle 30-50 cm.
Waga i grubość paneli 370 W co musi wytrzymać Twój dach
Masa panelu 370 W waha się od 19,5 do 21,5 kg w zależności od producenta i grubości ramy aluminiowej. To przekłada się na obciążenie powierzchniowe rzędu 11-12 kg/m², czyli wartość, którą większość typowych więźb dachowych w domach jednorodzinnych przenosi bez problemu. Jednak starsze budynki z lekką konstrukcją lub dachy pokryte eternitem mogą wymagać wzmocnienia krokwi przed montażem, bo normy Eurokod 1 dopuszczają obciążenia śniegiem do 120-160 kg/m², a łączne obciążenie pokrycia dachowego i instalacji PV nie powinno przekraczać nośności krokwi.
Grubość modułu wynosi najczęściej 30-35 mm dla konstrukcji szkło- folia i 35-40 mm dla szkło-szkło. Wariant szkło-szkło, w którym dolną warstwę stanowi drugie hartowane szkło zamiast polimeru, dodaje 2-3 kg masy i zwiększa obciążenie o 10-20%, ale wydłuża żywotność do 35-40 lat. Ta różnica ma znaczenie przy dachach o ograniczonej rezerwie nośności, bo każdy kilogram na metrze kwadratowym kumuluje się z masą samego pokrycia dachowego.
| Moc modułu | Masa typowa | Obciążenie dachu | Grubość |
|---|---|---|---|
| 300 W | 18-22 kg | 10-12 kg/m² | 30-35 mm |
| 370 W | 19,5-21,5 kg | 11-12 kg/m² | 30-35 mm |
| 400 W | 21-23 kg | 12-13 kg/m² | 30-35 mm |
| 450 W | 23-25 kg | 12-14 kg/m² | 32-35 mm |
| 500 W | 27-30 kg | 14-16 kg/m² | 35-40 mm |
| 600 W | 32-40 kg | 16-20 kg/m² | 35-40 mm |
Rama aluminiowa paneli 370 W ma wysokość 30-35 mm i kształt profilu zaprojektowany pod standardowe klemy montażowe. Jej sztywność decyduje o odporności modułu na obciążenia wiatrem, które w strefie wiatrowej I i II Polski mogą sięgać 80-120 kg/m². Panele bezramowe, spotykane w fasadach BIPV, wymagają zupełnie innego systemu mocowania i nie współpracują z klasycznymi hakami dachowymi, więc ich wybór oznacza konieczność zmiany projektu montażu.
Przed zamówieniem modułów poproś konstruktora o sprawdzenie nośności krokwi. Dokumentacja techniczna panelu zawiera dopuszczalne obciążenia mechaniczne wyrażone w paskalach, a karta katalogowa pokrycia dachowego podaje jego masę na metr kwadratowy. Suma tych dwóch wartości plus obciążenie śniegiem właściwe dla strefy klimatycznej nie może przekroczyć nośności więźby określonej w projekcie budynku.
Ile paneli 370 W zmieści się na typowym dachu szybkie obliczenia
Wzór na liczbę modułów jest prosty: dostępna powierzchnia połaci minus marginesy bezpieczeństwa, podzielona przez powierzchnię jednego panelu. Dla panelu 370 W o wymiarach 1755 × 1038 mm powierzchnia pojedynczego modułu wynosi 1,82 m². Od dostępnego pola odejmij 30 cm odstępu od okapu, 20 cm od kalenicy i 40 cm od szczytów, a otrzymasz obszar, na którym realnie da się rozłożyć moduły.
Dom jednorodzinny z instalacją 6 kWp potrzebuje 16-17 paneli 370 W, czyli zajmuje około 30 m² powierzchni dachu. Instalacja 10 kWp wymaga 27 paneli i 50 m². Te wartości są zgodne z kartami katalogowymi producentów i zakładają montaż pionowy z odstępem 2 cm między modułami, co zapewnia swobodną cyrkulację powietrza i odprowadzanie ciepła.
| Moc instalacji | Liczba paneli 370 W | Wymagana powierzchnia | Typowy dom |
|---|---|---|---|
| 3 kWp | 8 szt. | 15 m² | mały, 2-osobowy |
| 5 kWp | 14 szt. | 26 m² | średni, 4-osobowy |
| 7 kWp | 19 szt. | 35 m² | duży, z pompą ciepła |
| 10 kWp | 27 szt. | 50 m² | z magazynem energii i EV |
Sprawdźmy to na trzech przykładach. Dach o powierzchni 100 m² po odjęciu marginesów daje około 75 m² użytecznej przestrzeni. Po podzieleniu przez 1,82 m² uzyskasz 41 paneli, co odpowiada instalacji 15,2 kWp i rocznej produkcji rzędu 14 000-16 000 kWh w polskich warunkach nasłonecznienia. Dach 150 m² pozwala na 55 paneli i moc 20,4 kWp, a dach 200 m² na 73 panele i 27 kWp. Te wartości zakładają południową ekspozycję i kąt nachylenia 30-40°.
Wymiary paneli 370 W determinuje liczba ogniw i ich format. Moduł z 60 ogniwami full-cell mierzy zwykle 1640 × 992 mm, natomiast wersja 120 half-cell rozciąga się do 1755-1820 mm przy tej samej szerokości 1038-1048 mm. Ta pozornie niewielka różnica 7 cm na długości przesądza o tym, czy na wąskiej połaci zmieścisz jeden czy dwa rzędy modułów.
| Liczba ogniw | Konfiguracja | Wymiary typowe | Moc orientacyjna |
|---|---|---|---|
| 36 | full-cell | 1485 × 668 mm | 150-170 W |
| 48 | full-cell | 1324 × 992 mm | 210-230 W |
| 54 | full-cell | 1495 × 992 mm | 240-260 W |
| 60 | half-cut | 1755 × 1038 mm | 340-380 W |
| 72 | half-cut | 2094 × 1038 mm | 400-440 W |
Wybór między panelami 60- a 72-ogniwowymi wpływa nie tylko na gabaryty, ale też na napięcie robocze. Moduł 60-ogniwowy pracuje przy napięciu nominalnym około 33-35 V, a 72-ogniwowy przy 41-43 V. To rozróżnienie ma znaczenie przy doborze inwertera, bo różnica napięć przekłada się na liczbę modułów w jednym stringu i wymaga weryfikacji zakresu MPPT falownika.
Przy ograniczonej powierzchni dachu szukaj paneli 370 W w układzie 120 half-cut z ogniwami M10, bo oferują najlepszy stosunek mocy do obrysu. Moduły z ogniwami M6 są zwykle o 2-4 cm węższe, ale tracą 10-20 W mocy na tej samej powierzchni, co w dłuższej perspektywie obniża produktywność całej instalacji.
Wymiary paneli a typ dachu skośny, płaski, nietypowy
Dach skośny o kącie nachylenia 30-45° to środowisko naturalne dla paneli 370 W w rozmiarze 1755 × 1038 mm. Moduły montuje się pionowo w rzędach nad krokwiami, z odstępem 2 cm między kolejnymi panelami i 10-15 cm między rzędami dla swobodnego przepływu powietrza. Takie rozmieszczenie minimalizuje straty termiczne, bo spadek sprawności ogniw wynosi około 0,3-0,4% na każdy stopień powyżej 25°C.
Dach płaski wymaga zupełnie innego podejścia. Panele ustawia się na konstrukcji balastowej pod kątem 10-15° w orientacji wschód-zachód lub południowej, a ich wymiary wpływają na dobór obciążenia balastowego. Moduł 1755 × 1038 mm waży 20 kg, ale system balastowy z bloczkami betonowymi dociąża instalację o 40-80 kg na jeden panel, co w sumie daje 60-100 kg/m². Przy starszych stropach o nośności 150 kg/m² warto to zweryfikować z konstruktorem.
Nietypowe wymiary paneli 370 W pojawiają się w sytuacjach, gdy standardowy moduł nie pasuje architektonicznie. Panele krótsze o długości 1350-1470 mm przy szerokości 1000 mm sprawdzają się w lukarnach i wąskich pasach dachu, choć ich moc spada do 280-310 W. Moduły elastyczne o grubości 3 mm i wymiarach 1500 × 680 mm montuje się na kamperach, łodziach i balkonach, ale ich sprawność wynosi 18-20%, czyli o 4-6 punktów procentowych mniej niż w sztywnych panelach szkło-aluminium.
Koszty transportu i montażu paneli 370 W ukryte wydatki
Standardowy panel 370 W waży 20 kg i mieści się na palecie w ilości 30-36 sztuk, co daje masę całkowitą 600-720 kg. Transport na standardowej przyczepie samochodowej do 750 kg DMC nie wymaga specjalnych zezwoleń, ale powyżej tej granicy wypożyczenie lawety kosztuje 150-250 zł za kurs w obrębie województwa. Dla porównania paleta paneli 600 W o masie 1200 kg wymaga już samochodu ciężarowego z windą, a koszt transportu rośnie do 400-600 zł.
Montaż paneli 370 W nie różni się znacząco od instalacji 400 czy 450 W, bo wymiary i waga mieszczą się w zakresie obsługiwanym przez jednego montera. Jednak praca z większymi modułami 600 W o masie 32-40 kg wymaga windy dekarskiej, której wypożyczenie to wydatek 800-1200 zł za dzień. Przy instalacji 10 kWp z paneli 600 W ten koszt podnosi cenę robocizny o 100-150 zł na każdy kilowat mocy.
| Element kosztu | Panele 370 W | Panele 600 W |
|---|---|---|
| Transport (30 szt.) | 150-250 zł | 400-600 zł |
| Robocizna za 10 kWp | 4 000-5 000 zł | 4 500-5 500 zł |
| Winda dekarska | 0-400 zł | 800-1 200 zł |
| Klemy i szyny | standardowe | wzmocnione, dłuższe |
Polskie warunki techniczne dla budynków (WT 2021 z późniejszymi zmianami) nie regulują bezpośrednio wymiarów paneli fotowoltaicznych, ale nakładają wymogi dotyczące obciążeń konstrukcji i odporności ogniowej. Norma PN-EN 61215 definiuje badania kwalifikacyjne modułów krystalicznych, a Eurokod 1 (PN-EN 1991-1-3 i 1991-1-4) określa obciążenia śniegiem i wiatrem dla poszczególnych stref klimatycznych Polski. Sprawdź, czy karta katalogowa wybranego panelu zawiera deklarację zgodności z tymi normami, bo instalacja bez certyfikatu może zostać zakwestionowana przy odbiorze lub ubieganiu się o dotację.
Niemiecka regulacja dopuszczająca montaż paneli o powierzchni do 2 m² bez pozwolenia budowlanego nie ma odpowiednika w polskim prawie. W Polsce instalacja PV o mocy powyżej 50 kW wymaga pozwolenia na budowę, a poniżej tej granicy wystarczy zgłoszenie. Wymiary paneli nie są kryterium formalnoprawnym, ale wpływają na decyzję konserwatora zabytków w strefach objętych ochroną.
Porównanie wymiarów paneli różnych producentów
Producenci paneli fotowoltaicznych stosują zbliżone wymiary bazowe, ale różnią się szczegółami konstrukcyjnymi. Poniższe zestawienie obejmuje moduły o mocy zbliżonej do 370 W z dziewięciu wiodących marek obecnych na polskim rynku. Różnice w długości sięgają 65 mm, a w masie 2 kg, co na etapie planowania połaci przekłada się na konkretne konsekwencje w liczbie paneli w jednym rzędzie.
| Producent | Model | Moc | Wymiary | Masa |
|---|---|---|---|---|
| JA Solar | JAM60S20-370 | 370 W | 1755 × 1038 × 35 mm | 19,5 kg |
| LONGi | LR5-54HTH-370M | 370 W | 1722 × 1134 × 30 mm | 20,8 kg |
| Jolywood | JW-D72N-370 | 370 W | 1755 × 1038 × 30 mm | 20,0 kg |
| Trina Solar | TSM-370DE06M | 370 W | 1755 × 1038 × 35 mm | 20,5 kg |
| Risen | RSM132-6-370M | 370 W | 1840 × 1041 × 35 mm | 21,0 kg |
| Qcells | Q.PEAK DUO ML-G10+ 370 | 370 W | 1718 × 1040 × 32 mm | 20,2 kg |
| Jinko Solar | Tiger Neo JKM370N-6RL3 | 370 W | 1722 × 1134 × 30 mm | 20,5 kg |
| Canadian Solar | HiKu6 CS3W-370MS | 370 W | 1765 × 1048 × 35 mm | 21,5 kg |
| Aiko Solar | AIKO-A370-MAH54 | 370 W | 1755 × 1038 × 30 mm | 19,8 kg |
Przy wyborze zwróć uwagę na trzy parametry: długość modułu, jego masę i sprawność. Dłuższe panele (1840 mm u Risen) zabierają więcej miejsca w rzędzie, ale mają wyższą moc na metr kwadratowy powierzchni dachu. Krótsze (1718 mm u Qcells) lepiej sprawdzają się na wąskich połaciach, gdzie liczy się możliwość dodania jeszcze jednego modułu w istniejącym układzie.
Checklist przed zakupem paneli 370 W
Zweryfikuj dostępną powierzchnię połaci po odjęciu wszystkich wymaganych marginesów technicznych. Sprawdź nośność konstrukcji dachu w dokumentacji projektowej lub zleć ocenę uprawnionemu konstruktorowi. Upewnij się, że transport modułów na miejsce montażu nie wymaga specjalistycznego sprzętu, a wąskie podjazdy i bramy wjazdowe przepuszczą paletę o wymiarach 1800 × 1200 mm.
Zmierz odstępy od krawędzi dachu, okien połaciowych i kominów, bo te elementy wymuszają dodatkowe marginesy bezpieczeństwa. Sprawdź kąt nachylenia i ekspozycję każdej połaci, bo instalacja na stronie północnej zwraca się średnio o 30% wolniej niż na południowej. Zapytaj dostawcę o tolerancję wymiarową i warunki gwarancji na wady montażowe wynikające z różnic w obrysie modułów.
Kiedy wybrać panele 370 W
Sprawdzają się na dachach skośnych o powierzchni 30-60 m², gdzie liczy się kompaktowy rozmiar i niewielka masa. Ich 120 half-cell zapewnia dobrą sprawność przy częściowym zacienieniu od kominów lub anten.
Kiedy szukać innych wymiarów
Przy powierzchni poniżej 25 m² lepiej sprawdzą się panele 450-500 W, bo na małej połaci liczy się każdy kilowat mocy. Na dachach płaskich moduły 600 W z ramą 35 mm są stabilniejsze pod obciążeniem wiatrem bocznym.
Najczęstsze błędy przy planowaniu wymiarów instalacji
Pomijanie marginesu od krawędzi dachu to najczęstsza przyczyna konieczności modyfikacji projektu już po dostawie paneli. Odstęp 30-50 cm od okapu i kalenicy wynika z wymogów przeciwpożarowych i konieczności zachowania dostępu serwisowego, ale bywa bagatelizowany na wizualizacjach przygotowywanych przez mniej doświadczonych instalatorów.
Dobór paneli bez uwzględnienia wymiarów skrzynki przyłączeniowej i kabli prowadzi do sytuacji, w której moduły nie dają się poprowadzić w równych rzędach. Skrzynka junction box o wymiarach 150 × 110 × 35 mm wystaje ponad płaszczyznę ramy i wymaga zachowania odstępu od krawędzi panelu, co przy ciasnym rozmieszczeniu oznacza konieczność przeprojektowania layoutu.
Mieszanie paneli o różnych wymiarach w jednym stringu to kolejny błąd, który pojawia się przy rozbudowie instalacji. Moduł 370 W o napięciu 40 V i moduł 400 W o napięciu 41 V w jednym łańcuchu działają, ale przy różnym prądzie maksymalnym ograniczają się wzajemnie do wartości niższej, co w skali roku oznacza stratę 3-5% produkcji.
Przy planowaniu layoutu dachu zacznij od narysowania siatki modułów w skali 1:50 na papierze milimetrowym. Uwzględnij wymiary paneli z dokumentacji producenta, marginesy od krawędzi i odstępy między rzędami. Takie ręczne rozmieszczenie zajmuje 30 minut, ale pozwala uniknąć sytuacji, w której zamówione moduły nie mieszczą się na połaci.
