Wymiary paneli fotowoltaicznych 500W – kompletny przewodnik przed zakupem

Ile waży panel 500W i jakie ma wymiary

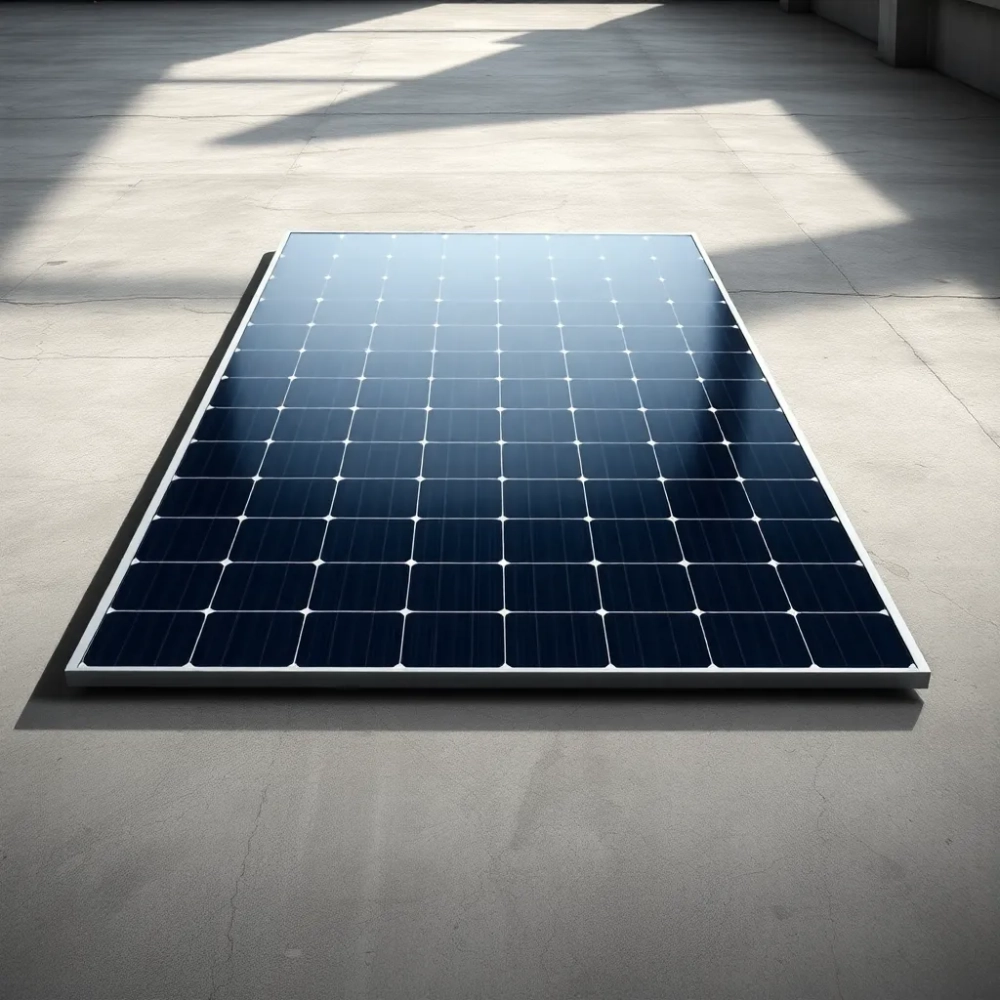

Wymiary paneli fotowoltaicznych 500W ustabilizowały się w ostatnich dwóch latach wokół wartości, które wynikają bezpośrednio z fizyki ogniw 182 mm i podziału na połówki. Standardowy moduł monokrystaliczny N-type mierzy najczęściej 1953 × 1134 × 30 mm, a jego masa oscyluje między 27 a 28,5 kg. Te liczby nie są przypadkowe podyktowała je geometria ogniw, tolerancje ramy aluminiowej oraz wymogi transportowe (paleta 36 sztuk musi zmieścić się w standardową naczepę).

• Ile waży panel 500W i jakie ma wymiary
• Wymiary panelu 500W a dostępna powierzchnia dachu
• Porównanie wymiarów paneli 500W różnych producentów
• Cena 1 kWp na panelach 500W i realny koszt instalacji
• Dobór osprzętu do paneli 500W

Ciężar wynika z sumy kilku komponentów. Szkło hartowane o grubości 3,2 mm po obu stronach daje około 14 kg, rama aluminiowa dokłada 4-5 kg, a folia EVA i backsheet odpowiadają za resztę. W konstrukcjach glass-glass, typowych dla paneli bifacial, obie warstwy są szklane, co podnosi masę o 1-1,5 kg, ale jednocześnie obniża współczynnik degradacji rocznej do 0,4% zamiast typowych 0,55% dla klasycznych modułów.

Dla inwestora oznacza to konkretną decyzję projektową. Obciążenie dachu przy instalacji 10 kWp wynosi 15-18 kg/m², co mieści się w normach PN-EN 1991-1-1 dla typowej więźby dachowej, ale warto sprawdzić stan krokwi przed montażem. Stropy żelbetowe w halach przemysłowych wytrzymują bez problemu nawet 50-80 kg/m², więc tam balast staje się zbędny.

Warto zwrócić uwagę na złącza MC4-EVO2A ich obecność w specyfikacji panelu 500W to dziś standard, ale kabel o długości około 120 cm bywa za krótki przy montażu w poziomie, wymusza zakup dodatkowych przedłużaczy. Te detale kosztują grosze, a potrafią zatrzymać montaż ekipy na pół dnia.

Dlaczego rama 30 mm, a nie 35 mm

Cienka rama to nie oszczędność na materiale, lecz świadomy wybór producentów paneli premium. Moduły z ramą 35 mm projektowano pod cięższe ogniwa PERC starszej generacji. Przy technologii N-type i mniejszych stratach termicznych rama 30 mm wystarcza, a jednocześnie pozwala zmieścić na palecie o trzy moduły więcej.

Wymiary panelu 500W a dostępna powierzchnia dachu

Dach o powierzchni 40 m² pozwala zmieścić instalację 10 kWp przy nachyleniu 30 stopni, ale tylko wtedy, gdy moduły ustawimy pionowo. W praktyce oznacza to, że rzędów paneli będzie cztery lub pięć, a każdy zajmie nieco mniej niż 2 metry bieżące dachu wzdłuż okapu. Przy układzie poziomym zyskujemy większą estetykę, ale tracimy około 8% powierzchni użytkowej ze względu na szersze odstępy między rzędami.

Kąt nachylenia wpływa na produkcję znacznie bardziej niż orientacja. Odchylenie 20 stopni od optimum to strata rzędu 5% w skali roku, podczas gdy skierowanie panelu na wschód zamiast południa kosztuje około 12%. Te wartości wynikają z rozkładu natężenia promieniowania w ciągu dnia słońce operuje najintensywniej między 10 a 14, gdy różnica azymutalna ma mniejsze znaczenie.

Przy dachach płaskich stosuje się konstrukcje balastowe z nachyleniem 10-15 stopni. Typowa taca montażowa na cztery panele 500W waży 35-45 kg i wymaga dodatkowego balastu betonowego (80-120 kg/tackę), bo sama konstrukcja nie wystarczy do spełnienia normy Eurocode 1 dotyczącej sił ssących wiatru. Na dachach skośnych montaż bezpośredni na hakach dachowych jest lżejszy i tańszy o 25-30%.

Przed zakupem paneli zmierz dokładnie połacie dachu każda lukarna, komin czy okno połaciowe zabiera 1,5-2 m². Przy instalacji 10 kWp na panelach 500W potrzebujesz minimum 18 sztuk modułów, co w układzie 9 × 2 zajmie powierzchnię 19,8 m² bez odstępów technologicznych. Z odstępami i korytarzem serwisowym warto liczyć 22-24 m².

Kiedy moduł 500W nie zmieści się na dachu

Zdarza się, że konstrukcja 182 mm wymusza szersze odstępy między panelami w pionie, co w przypadku bardzo krótkich połaci może ograniczyć liczbę modułów w rzędzie. Jeśli odległość między krokwią a kalenicą wynosi mniej niż 3,2 metra, rozważ panele o mocy 460-480W z tej samej serii mają identyczną szerokość, ale zajmują mniej miejsca w pionie.

Porównanie wymiarów paneli 500W różnych producentów

Producenci Tier 1 utrzymują zbliżone wymiary paneli fotowoltaicznych 500W, co ułatwia porównywanie ofert. Różnice mieszczą się w przedziale ±15 mm dla długości i ±5 mm dla szerokości, wynikają głównie z grubości ramy i zastosowanej folii uszczelniającej. Poniższe zestawienie pokazuje, jak prezentują się wiodące marki.

Dane techniczne w powyższej tabeli to wartości katalogowe pobrane z kart technicznych producentów (datasheet) dostępnych na oficjalnych stronach i w raportach Bloomberg Tier 1. Różnica cenowa między panelem standardowym a Full Black wynika z zastosowania jednolitej czarnej folii zamiast białego backsheetu, co poprawia estetykę dachu, ale nie wpływa na wydajność.

Kiedy warto dopłacić do paneli bifacial

Panele bifacial typu N-type, takie jak omawiany model, generują dodatkowe 5-25% energii dzięki odbiciom od podłoża. Ten efekt działa jednak tylko przy montażu na gruncie, dachu płaskim z jasną membraną lub na stojakach z rozstawem minimum 1 metra. Na typowym dachu skośnym zysk spada do 1-3%, bo odbicia od ciemnych dachówek są minimalne.

Na co zwrócić uwagę przy wyborze panelu 500W

Przy zakupie sprawdź obecność certyfikatów IEC 61215 oraz IEC 61730 to dwa podstawowe standardy jakościowe dla modułów krystalicznych, bez których panel nie powinien trafić na dach w Unii Europejskiej. Warto również zweryfikować, czy sprzedawca figuruje jako autoryzowany dystrybutor danego producenta, bo to warunkuje uznanie gwarancji w przypadku reklamacji.

Cena 1 kWp na panelach 500W i realny koszt instalacji

Przy cenie katalogowej 402 zł brutto za panel JAM60D40-500, 1 kWp kosztuje około 804 zł brutto w samych modułach. Instalacja 10 kWp wymaga 18-20 paneli zależnie od mocy pojedynczego modułu i konfiguracji stringów. Reszta budżetu to falownik (średnio 4500-6500 zł za urządzenie stringowe 10 kW), konstrukcja montażowa (2500-3500 zł) oraz robocizna (3000-5000 zł).

Łączny koszt instalacji 10 kWp oscyluje dziś między 28 a 38 tys. zł brutto. W wariancie z microfalownikami cena rośnie o 4000-6000 zł, ale zyskujesz monitoring każdego panelu osobno i lepszą pracę przy częściowym zacienieniu. Przy instalacji na gruncie dochodzi koszt wykopania i betonowania podpór, co podnosi budżet o 15-20%.

Zwrot z inwestycji przy obecnych cenach energii i dotacji „Mój Prąd" (dofinansowanie do 6000 zł) wynosi 6-8 lat. Bez dotacji okres zwrotu wydłuża się do 8-11 lat, ale przy założeniu rocznej podwyżki cen prądu o 8% realnie spada do 7-9 lat.

ROI dla typowej instalacji 10 kWp

Roczna produkcja: 9500 kWh. Przy obecnym rachunku za energię na poziomie 1,20 zł/kWh, instalacja generuje oszczędność rzędu 11 400 zł rocznie. Po odjęciu opłat stałych (około 1200 zł rocznie) i kosztów eksploatacji (300 zł rocznie na przeglądy) daje to realny cash flow na poziomie 9900 zł rocznie.

Przez pierwsze 10 lat instalacja zwraca pełen koszt inwestycji netto. W kolejnych 15 latach, aż do końca gwarancji wydajności, inwestor korzysta z czystej oszczędności, która przy skumulowanej inflacji energetycznej wynosi 180-220 tys. zł. To tłumaczy, dlaczego fotowoltaika pozostaje jedną z najwyżej oprocentowanych inwestycji długoterminowych w sektorze prywatnym.

Dobór osprzętu do paneli 500W

Panele 500W N-type współpracują z falownikami stringowymi większości liczących się producentów, ale nie każda kombinacja zapewnia optymalną wydajność. Najlepiej sprawdzają się urządzenia z funkcją śledzenia punktu maksymalnej mocy (MPPT) o szerokim zakresie napięcia wejściowego od 80 V do 500 V. Przy 18 panelach połączonych w jeden string napięcie w punkcie pracy oscyluje wokół 660 V, więc falownik z MPPT 600 V będzie pracował na granicy zakresu.

Sprawdzone falowniki do paneli 500W

• Seria Deye SUN-10K hybrydowy, obsługuje magazyn energii, dwa MPPT, sprawność 97,6%.
• Huawei SUN2000-10KTL-M2 trzy MPPT, optymalizatory opcjonalne, rozbudowany monitoring.
• Solax X3-Hybrid-10.0 kompatybilny z bateriami LiFePO₄, wbudowany backup.

Optymalizatory mocy (Tigo, SolarEdge) mają sens przy dachach z częściowym zacienieniem lub różnymi azymutami połaci. W przeciwnym razie stanowią zbędny koszt około 250-350 zł za panel, który nie zwróci się w typowej instalacji bez przesłon. Złącza MC4-EVO2A są kompatybilne wstecz ze standardem MC4, więc nie wymagają wymiany przy modernizacji starszych instalacji.

Konstrukcja montażowa powinna być aluminiowa lub ze stali nierdzewnej. Stal ocynkowana ogniowo wytrzyma mniej lat na dachu, bo cynk w środowisku miejskim koroduje średnio 1-2 µm rocznie. Profile K2 Systems, Schletter lub polskich producentów z atestem TÜV to rozsądny wybór, ich cena za 1 kWp wynosi 250-350 zł, a gwarancja sięga 10-15 lat.

Kiedy rezygnować z paneli 500W

Moduły o mocy 500W nie sprawdzą się na bardzo małych dachach, gdzie liczy się każdy centymetr kwadratowy. Przy powierzchni poniżej 15 m² korzystniejsze są panele 460-480W, które oferują podobną sprawność, ale zajmują mniej miejsca dzięki krótszej ramie. W tej sytuacji instalacja 3-4 kWp z mniejszych modułów da lepszy efekt niż upychanie dwóch paneli 500W z minimalnymi odstępami.

Kompatybilność z magazynem energii

Panele 500W N-type doskonale współpracują z bateriami litowo-żelazowo-fosforanowymi (LiFePO₄) o napięciu 48 V. Przy domowej instalacji 10 kWp i magazynie o pojemności 10 kWh, system potrafi pokryć 70-80% dziennego zużycia energii wieczorem, kiedy panele już nie pracują. Dobierając falownik hybrydowy, unikasz konieczności wymiany urządzenia przy późniejszej rozbudowie o baterie.

Napięcie jałowe (Voc) pojedynczego panelu wynosi 43,85 V, a prąd zwarcia (Isc) 14,42 A. Przy 18 modułach w jednym stringu wypadkowe napięcie sięga 789 V, co mieści się w normie dla większości falowników trójfazowych. Warto jednak upewnić się, że wybrany inverter obsługuje takie napięcie maksymalne niektóre tańsze modele akceptują do 600 V, co zmusza do podziału instalacji na dwa stringi.

Przy zakupie paneli 500W kieruj się trzema kryteriami: obecnością w raporcie Bloomberg Tier 1 (obecnie lista obejmuje około 30 producentów), dostępnością serwisu gwarancyjnego w Polsce oraz stabilnością dostawców modułów. Inwestycja w tańsze panele bez certyfikatów kosztuje czasem podwójnie, gdy po pięciu latach okazuje się, że degradacja przekracza obiecane 0,4% rocznie.

Standardowa paleta 36 sztuk paneli JAM60D40-500 waży 1010 kg i wymaga wózka widłowego przy rozładunku. Sprawdź, czy transport obejmuje dostawę na miejsce montażu, czy tylko do posesji różnica w cenie wynosi 150-300 zł, ale oszczędza kilka godzin pracy ekipy.

Źródła: karty techniczne (datasheet) JA Solar, Jinko Solar, Longi Solar (strony producentów). Raport Bloomberg Tier 1 Module Producer List 2024. Normy PN-EN 1991-1-1 (obciążenia budynków), IEC 61215 oraz IEC 61730 (badania modułów PV). Eurocode 1 dotyczący obciążeń wiatrem. Dane klimatyczne: PVGIS (Joint Research Centre, Komisja Europejska). Analizy cenowe branży fotowoltaicznej: Instytut Energetyki Odnawialnej (IEO).
