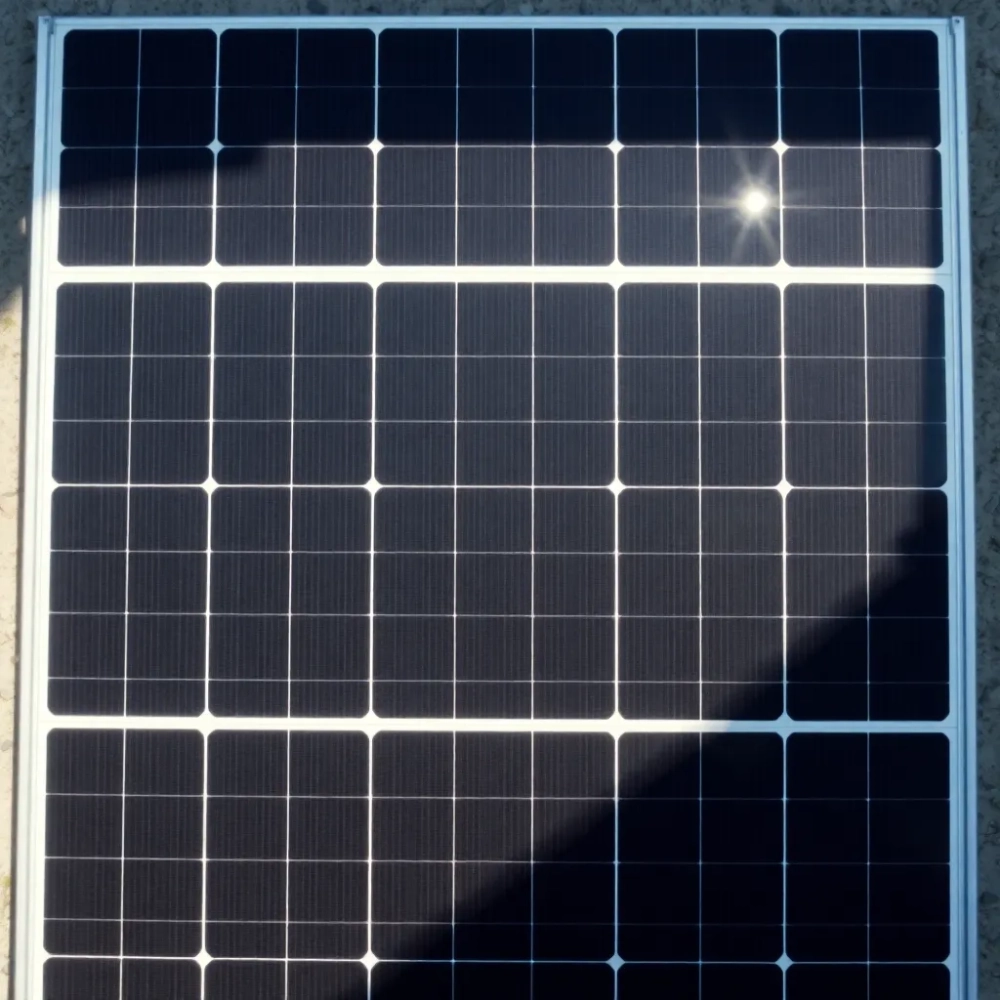

Wymiary paneli fotowoltaicznych 550W – kompletny przewodnik 2026

Wymiary paneli fotowoltaicznych 550 W to pierwsza rzecz, jaką sprawdza każdy przed zakupem, transportem albo planowaniem rozmieszczenia modułów na dachu. Większość producentów trzyma się jednego, ustandaryzowanego rozmiaru, więc różnice między markami są minimalne, a jednocześnie kilka milimetrów potrafi zdecydować, czy zmieścisz dziesięć rzędów na połaci albo czy zmieścisz paletę na przyczepie. W tym tekście znajdziesz konkretne liczby, granice tolerancji, realne obciążenia konstrukcji dachu i praktyczne konsekwencje tych wymiarów, bez ściemy i bez lania wody.

• Ile waży i jaką powierzchnię zajmuje moduł 550W?
• Wymiary panelu 550W a transport oraz montaż na dachu
• Standardy długości i szerokości paneli 550W w 2026 roku
• Wymiary a dobór inwertera oraz rozstaw klemów
• Temperatura, wiatr i śnieg a realne wymiary eksploatacyjne
• Ile paneli 550W zmieścisz na typowym dachu?
• Porównanie wymiarów najpopularniejszych paneli 550W
• Najczęstsze pytania dotyczące wymiarów paneli 550W

Ile waży i jaką powierzchnię zajmuje moduł 550W?

Standardowy panel 550 W mierzy zwykle 2279 mm długości i 1134 mm szerokości, a jego grubość waha się między 30 a 35 mm w zależności od producenta. Przekłada się to na powierzchnię roboczą około 2,58 m², co przy tradycyjnym ułożeniu pionowym daje prostokąt o proporcjach zbliżonych do kartki A2. Waga większości modułów w tej klasie mocy oscyluje w granicach 27,5-28,6 kg, a więc na jeden metr kwadratowy dachu przypada obciążenie rzędu 10,7-11,1 kg/m².

Ta masa nie bierze się znikąd. Rama z anodowanego aluminium, hartowana szyba o grubości 3,2 mm, 144 ogniwa monokrystaliczne w technologii half-cut, folia EVA i pleksiglasowa folia tylna dają łącznie pakiet, który musi wytrzymać gradobicie, wiatr i śnieg przez ćwierć wieku. Dla porównania, lżejsze panele 400 W ważą zwykle 19-21 kg, a ich powierzchnia jest o blisko 30% mniejsza, więc przy takiej samej mocy instalacji dachowej trzeba ich fizycznie więcej, a co za tym idzie, więcej klemów, szyn i czasu ekipy montażowej.

Dane z katalogów kilku czołowych producentów potwierdzają spójność tego standardu. Longi Hi-MO 5m ma 2278 × 1134 × 35 mm przy 27,5 kg, JA Solar JAM72S30 2279 × 1134 × 35 mm przy 28,0 kg, Trina Vertex S+ 2278 × 1134 × 35 mm przy 28,1 kg, a Risen Titan 2279 × 1134 × 35 mm przy 28,4 kg. Rozrzut długości i szerokości to dosłownie milimetr, co oznacza, że geometria rynkowa ustabilizowała się pod dyktando linii produkcyjnych i ograniczeń logistycznych kontenerów morskich.

Przy planowaniu instalacji na dachu skośnym warto pamiętać, że wymiary katalogowe mierzy się z ramą, która po montażu nieco wychodzi poza obrys ogniw. Realne „pole gry” jest więc o 6-8 mm mniejsze z każdej strony, niż wskazywałby prosty przelicznik powierzchni. Montażyści z doświadczeniem zostawiają dodatkowe 20 mm luzu między rzędami, aby termiczne rozszerzanie się aluminium nie powodowało naprężeń przy dużych różnicach temperatur, które w polskim klimacie sięgają 70°C rocznie.

Wymiary panelu 550W a transport oraz montaż na dachu

Moduł o długości ponad 2,27 m wymaga przy transporcie auta dostawczego z przestrzenią ładunkową minimum 2,4 m lub przyczepy z odkrytą platformą. Standardowa paleta mieści od 31 do 36 sztuk paneli tej klasy, a jej waga sięga 900-1050 kg, co oznacza, że do rozładunku potrzebny jest wózek widłowy albo dźwig. W przypadku dostaw na dach w worku big-bag zamiast palety ładunek trzeba znosić ręcznie pojedynczo, a jedna sztuka to bagatela 28 kg, więc przy dziesięciu panelach ekipa schodzi z robotą z plecami.

Przy układzie pionowym, czyli dłuższym bokiem wzdłuż spadku dachu, pojedynczy rząd paneli 550 W zajmuje pas o szerokości 1134 mm. Na typowej połaci o szerokości 10 m i nachyleniu 35° da się ułożyć osiem rzędów pionowych, a kąt nachylenia paneli do poziomu to właśnie kąt dachu, bo montaż odbywa się inlay, czyli w licu pokrycia. Przy układzie poziomym, krótszym bokiem wzdłuż okapu, jeden rząd ma 2279 mm długości, ale powstają duże straty związane z odstępami między rzędami wzdłuż spadku, więc ta orientacja jest rzadziej stosowana.

Każdy moduł tej klasy mocowej wymaga szyny montażowej o profilu co najmniej 40 mm i klemów kompatybilnych z ramą 35 mm. Klemy środkowe mają zazwyczaj wysokość 30-35 mm, a klemy końcowe 35-40 mm, zależnie od producenta systemu montażowego. Jeśli klemy będą zbyt wysokie, panel nie osiądzie stabilnie, jeśli zbyt niskie, łapią tylko ramę, a nie górną krawędź szyby, co grozi pęknięciem pod obciążeniem wiatrem.

Obciążenie wiatrem i śniegiem w Polsce reguluje norma PN-EN 1991-1-3 oraz PN-EN 1991-1-4. Dla większości regionów Polski (strefa I i II obciążenia śniegiem) obciążenie projektowe wynosi 800-1200 Pa, natomiast producenci paneli 550 W deklarują wytrzymałość 5400 Pa na tylne obciążenie śniegiem i 2400 Pa na przednie parcie wiatru. Zapas jest więc cztero-, pięciokrotny, co daje bufor bezpieczeństwa nawet przy intensywnych opadach i silnych podmuchach.

Standardy długości i szerokości paneli 550W w 2026 roku

Nowoczesne moduły 550 W w technologii half-cut z ogniwami 182 mm korzystają z ustabilizowanych wymiarów, które producenci przyjęli jako de facto standard rynkowy. Format 2279 × 1134 × 35 mm wynika z matematyki 144 ogniw o wymiarze 182 × 91 mm ułożonych w 12 kolumn i 12 rzędów, plus ramki boczne i odstęp technologiczny. Dla porównania, panele 550 W na ogniwach 166 mm (starsza generacja) mają zbliżone wymiary, ale są o 5-10 mm węższe, a różnica masy sięga 0,5 kg.

Technologia half-cut (cięcie ogniw na pół) zmniejsza straty rezystancyjne, bo prąd płynie krótszą drogą, a każda połówka pracuje przy niższym natężeniu. Konsekwencją uboczną jest konieczność podwojenia liczby taśm łączących i dodania górnej puszki przyłączeniowej zamiast standardowej. W praktyce oznacza to, że moduł 550 W jest o 4-6 cm dłuższy niż jego odpowiednik 450 W sprzed pięciu lat, a skrzynka przyłączeniowa wystaje 3-4 cm ponad górną krawędź ramy, co trzeba uwzględnić przy planowaniu odstępu od kalenicy.

Na rynku pojawiają się też panele 550 W w formacie dual-glass z dwiema taflami szkła zamiast folii tylnej. Takie moduły są o 1-2 kg cięższe i mają 30-32 mm grubości, ale oferują lepszą odporność na PID (degradację indukowaną potencjałem) i 30-letnią gwarancję mocy. Ich wymiary są takie same lub identyczne w granicach 1 mm, co pozwala na stosowanie tych samych systemów montażowych i zamienność w ramach jednej instalacji.

Wymiary a dobór inwertera oraz rozstaw klemów

Standardowy panel 550 W generuje napięcie obwodu otwartego Voc rzędu 49,7-50,4 V i prąd zwarcia Isc 13,9-14,0 A. Łącząc 13-14 takich modułów w string, sumaryczne Voc sięga 650-700 V, co mieści się w dopuszczalnym zakresie wejściowym większości stringowych inwerterów hybrydowych 10 kW, ale wymaga uwzględnienia współczynnika temperaturowego Voc, który przy -10°C w polską zimę podnosi napięcie o 12-14%. Właśnie dlatego w regionach o mroźnych zimach stosuje się mniejsze stringi, po 10-11 paneli, aby przy ekstremalnym chłodzie nie przekroczyć maksymalnego napięcia wejściowego falownika.

Rozstaw klemów montażowych zależy od producenta systemu, ale dla modułów 2279 mm w układzie pionowym producenci rekomendują strefę montażu w 1/4 i 3/4 długości panela, czyli około 570 mm i 1710 mm od krawędzi. Dla instalacji naziemnej w układzie poziomym strefy montażu przesuwają się na krótszym boku, w okolicach 200-300 mm i 850-950 mm. Wybór strefy wpływa na odporność na obciążenie wiatrem, bo przy zbyt dużym wysięgu moment siły rośnie, a rama zaczyna pracować jak dźwignia.

Przy doborze inwertera do paneli 550 W trzeba zwrócić uwagę na maksymalny prąd wejściowy MPPT. Starsze falowniki 10 kW mają limit 12,5-13 A na string, a nowsze urządzenia obsługują 14-16 A, co odpowiada prądowi zwarcia paneli 550 W z niewielkim zapasem. Jeśli prąd Isc przekroczy limit MPPT, falownik zacznie obcinać nadwyżkę, tracąc realnie 1-3% rocznej produkcji w słoneczne dni, gdy nasłonecznienie przekracza 900 W/m².

Temperatura, wiatr i śnieg a realne wymiary eksploatacyjne

Współczynnik temperaturowy mocy Pmax dla paneli 550 W wynosi około -0,34 do -0,36%/°C, co w polskie lato przy temperaturze ogniwa 65°C (przy 30°C powietrza i pełnym słońcu) oznacza spadek mocy o 12-13% względem warunków STC. Właśnie dlatego wymiary panela wpływają na wentylację, a więc i na temperaturę pracy. Moduł montowany inlay, czyli bezstropowo na dachu, wypromieniuje ciepło z obu stron, z kolei ten sam panel w ramie montażowej z plecami 10 cm nad dachem chłodzi się o 8-10°C lepiej, co w skali roku daje 3-4% więcej energii.

Obciążenie śniegiem w Polsce zależy od strefy klimatycznej wg PN-EN 1991-1-3. Strefa I obejmuje zachodnią część kraju i przypisuje 0,7-1,0 kN/m², strefa II, do której należy większość województw centralnych i wschodnich, to 1,0-1,4 kN/m², a strefa III i IV sięgają 1,6-2,0 kN/m² w górach. Przy gęstości śniegu świeżego 100 kg/m³ i mokrego 300-500 kg/m³, metr śniegu mokrego to 300-500 kg/m², a to oznacza przeciążenie dwukrotnie przekraczające normę dla strefy II. Panele 550 W z deklarowaną wytrzymałością 5400 Pa tylną są na to przygotowane, ale warunek jest jeden: montaż na szynie, a nie na wkrętach pokładowych.

W praktyce najczęstszym błędem przy montażu paneli 550 W jest zbyt mały rozstaw haczyków dachowych pod kątem 30-45°. Przy wadze 28,4 kg na moduł i panelu rozłożonym na dwóch szynach, każda szyna opiera się na 4-6 punktach, więc przy rozstawie szyn większym niż 1,7 m moment zginający rośnie, a rama panela zaczyna „pracować" między klemami. Konsekwencją bywa mikropęknięcie ogniw, niewidoczne gołym okiem, ale obniżające produkcję o 5-15% rocznie.

Ile paneli 550W zmieścisz na typowym dachu?

Przelicznik jest prosty: na 1 kW potrzebujesz 1,82 sztuki panelu 550 W, tak więc instalacja 10 kW to 18-19 modułów, a nie 20 czy 22, jak sugerują niektóre kalkulatory. Na 1 m² dachu przy układzie pionowym wchodzi około 0,39 panela, co oznacza, że instalacja 10 kW zajmuje 47-49 m² powierzchni połaci. Jeśli dach ma kształt litery L albo posiada lukarny, straty powierzchni użytkowej sięgają 15-25%, a wtedy potrzeba więcej paneli albo jużniejszej mocy jednostkowej.

Dla dachu o powierzchni 60 m² i nachyleniu 35° bez zacienień liczba paneli 550 W waha się od 18 do 24 sztuk, co odpowaida mocy 9,9-13,2 kW. W praktyce oznacza to pokrycie rocznego zużycia 4-osobowej rodziny (4000 kWh) z niewielkim zapasem na ładowanie samochodu elektrycznego. Jeśli dach ma mniej niż 40 m² wolnej powierzchni, warto rozważyć panele 400-450 W o wymiarach 1755 × 1038 mm, bo na małej połaci dają więcej mocy bez utraty ergonomii montażu.

Na dachu płaskim z balastowym systemem montażowym układ bywa inny. Panele 550 W są często ustawiane w dwóch rzędach poziomo na jednym stelażu, z kątem nachylenia 10-15° do poziomu. Taki układ na dachu 100 m² daje miejsce na 36-42 moduły, co przekłada się na moc 19,8-23,1 kW i wymagane obciążenie balastowe rzędu 80-120 kg/m² przy kącie nachylenia 10° i strefie wiatrowej I. Bez właściwego balastu dach płaski może się zachwiać przy wichurze, a panele 550 W ważą 28 kg sztuka, więc przy 40 panelach to ponad tona dodatkowego obciążenia.

Przykładowe kalkulacje dla różnych mocy

• Instalacja 5 kW: 9-10 paneli, powierzchnia dachu 23-29 m², string 1×10 szt.
• Instalacja 10 kW: 18-19 paneli, powierzchnia 47-55 m², string 2×9 lub 2×10 szt.
• Instalacja 15 kW: 27-28 paneli, powierzchnia 70-82 m², string 2×14 szt.
• Instalacja 20 kW: 36-37 paneli, powierzchnia 94-108 m², string 3×12 szt.
• Instalacja 50 kW (gruntowa): 91 paneli, powierzchnia gruntu 230-260 m², stringi 7×13 szt.

Porównanie wymiarów najpopularniejszych paneli 550W

Choć różnice w wymiarach największych producentów nie przekraczają 2 mm, liczy się każdy szczegół. Panele z certyfikatem IEC 61215 i IEC 61730 mają zbliżoną wytrzymałość mechaniczną, ale różnią się wagą, rodzajem ramy i rozmieszczeniem otworów montażowych. Dla instalatora oznacza to konieczność dobrania właściwych klemów i szyn, dla projektanta zaś różnicę w dopasowaniu do nieregularnych fragmentów połaci.

Ceny dotyczą hurtowych zakupów w 2025 r. w przeliczeniu na pojedyńczą sztukę i mogą się różnić w zależności od wolumenu, dostawcy i kursu EUR/PLN. Przy zakupie pełnych palet 31-36 sztuk rabat sięga 8-12%, a przy kontenerach 40HQ (ok. 720 szt.) dochodzi do 18-22%. Dla inwestorów prosumenckich wystarczający jest zakup 18-25 sztuk, dla firm montujących farmy 100-500 kW optymalne są pełne palety, a dla deweloperów farm wielomegawatowych kontenery.

Najczęstsze pytania dotyczące wymiarów paneli 550W

Czy panele 550 W zmieszczą się na standardowej przyczepie samochodowej? Tak, pojedynczy moduł 2279 × 1134 × 35 mm można przewozić w pozycji leżącej na platformie o długości minimum 2,4 m i szerokości 1,2 m. Na przyczepkę samochodową wchodzi 6-8 sztuk, a resztę trzeba dowieźć drugim kursem.

Czy można łączyć panele o różnych wymiarach w jednym stringu? Nie jest to zalecane, bo różnica w Voc lub Isc między modułami 550 W różnych producentów sięga 0,5-1,5 V, a to oznacza spadek mocy stringu o 2-3% w warunkach STC. W praktyce mieszane stringi stosuje się tylko w rozbudowanych instalacjach, gdy dostawca gwarantuje kompatybilność w granicach 1%.

Co z montażem na dachu o niskim kącie nachylenia? Panele 550 W w układzie pionowym na dachu 10-15° zajmują więcej powierzchni w rzucie poziomym, bo cień rzucany przez sąsiedni rząd jest dłuższy. Aby uniknąć zacienień w zimie, odstęp między rzędami powinien wynosić minimum 1,8-2,2 m, w zależności od kąta padania słońca. Przy dachu płaskim lepiej sprawdzają się konstrukcje balastowe z nachyleniem 10-15°.

Ile czasu zajmuje montaż paneli 550 W na dachu 10 kW? Doświadczona trzyosobowa ekipa montuje 18 paneli 550 W w 6-8 godzin, łącznie z instalacją szyn, klemów i okablowania. Czas rośnie, jeśli dach jest stromy, wielospadowy albo wymaga dodatkowego stelaża ze względu na pokrycie z dachówki ceramicznej.

Jak wymiary wpływają na opakowanie i magazynowanie? Moduły 550 W pakowane są po 31-36 sztuk na palecie 2300 × 1150 × 1200 mm, a paleta z panelami waży 900-1050 kg. Magazyn powinien być suchy, zadaszony i z utwardzoną posadzką, bo na nierównym podłożu paleta może się przechylić, a róg modułu pęknąć.

Checklista przed zakupem paneli 550W

• Zweryfikuj wymiary 2279 × 1134 × 35 mm z kartą katalogową producenta, nie z opisu oferty.
• Sprawdź wagę modułu i obciążenie dachu, aby nie przekroczyć 60% nośności użytkowej konstrukcji.
• Sprawdź długość kabli przyłączeniowych (zwykle 1000-1200 mm) i typ złącza (MC4 lub MC4-Evo2).
• Porównaj rozmieszczenie otworów montażowych i stref klemów z posiadanym systemem szyn.
• Potwierdź klasę szczelności skrzynki przyłączeniowej (IP68) i liczbę diod bypass (minimum 3).
• Sprawdź certyfikaty: IEC 61215, IEC 61730 oraz zgodność z normą PN-EN.
• Zapytaj o tolerancję mocy (0/+3% to standard, -0/+5% oznacza gorszą selekcję).
• Sprawdź warunki gwarancji: 12 lat na produkt i 25 lat na moc liniową z progiem 84,8%.

Wymiary paneli 550 W to parametr, który większość producentów podaje niemal identycznie, ale różnice 1-2 mm w wadze, 0,1% w sprawności i 1-2 V w Voc wpływają na zgodność z inwerterem, obciążenie dachu i realną produkcję roczną. Przed zakupem warto porównać nie tylko cenę za sztukę, ale też masę na m², współczynnik temperaturowy i dostępność serwisu gwarancyjnego w Polsce, bo przy 25-letnim horyzoncie eksploatacji to właśnie te drugorzędne na pierwszy rzut oka parametry decydują o opłacalności inwestycji.

Źródła danych i normy: karty katalogowe producentów paneli fotowoltaicznych 550 W (Longi, JA Solar, Trina, Risen, Jinko, dostępne na ich stronach), norma PN-EN 1991-1-3 (obciążenie śniegiem), norma PN-EN 1991-1-4 (obciążenie wiatrem), norma IEC 61215 (badania modułów krystalicznych), norma IEC 61730 (bezpieczeństwo modułów PV), wytyczne TÜV Rheinland i TÜV Süd dla modułów fotowoltaicznych. Dane dotyczą stanu na rok 2025/2026 i mogą ulec zmianie wraz z kolejnymi generacjami ogniw 182 mm oraz 210 mm.
