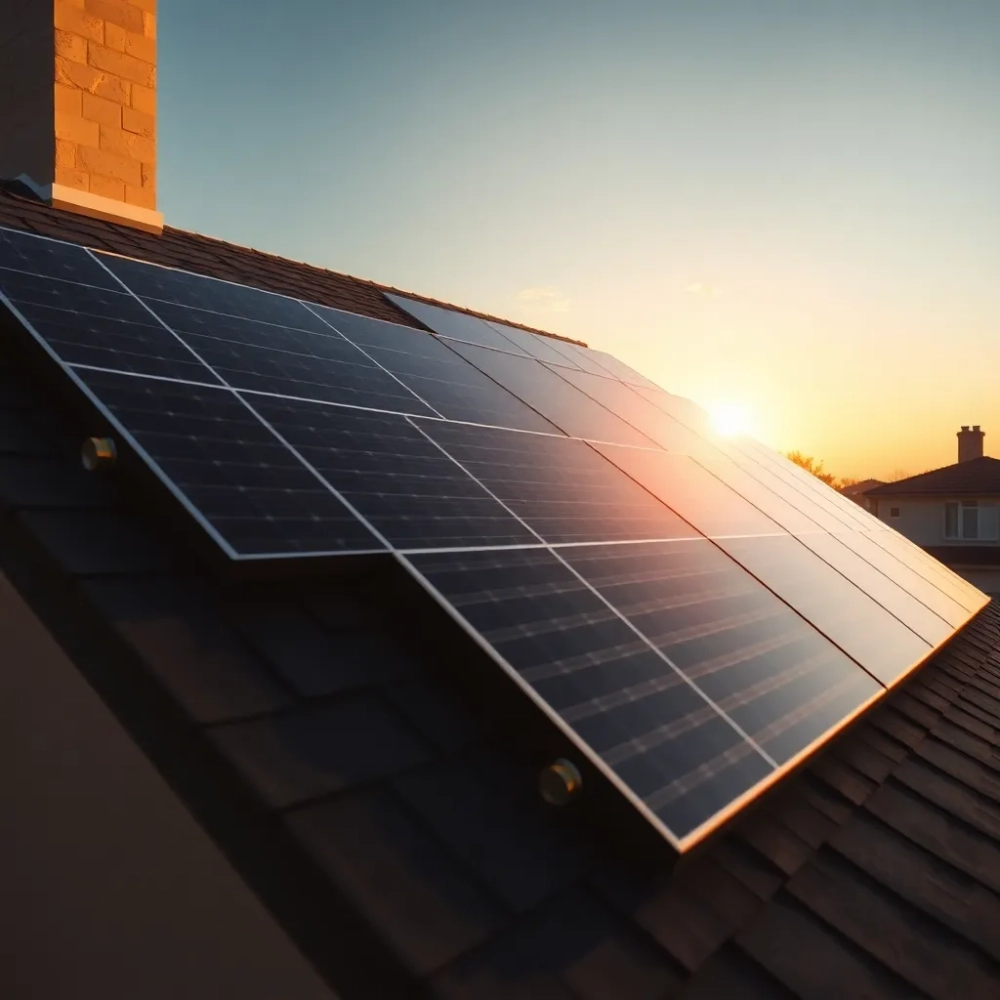

Jak zamontować panele fotowoltaiczne, by wyciągnąć z nich maksimum?

Zastanawiasz się, jak najlepiej zamontować panele fotowoltaiczne, żeby instalacja pracowała z pełną mocą przez 25-30 lat? Klucz tkwi nie w samym module, lecz w trzech parametrach: kącie nachylenia, azymucie i sposobie mocowania do konstrukcji dachu. Każdy z tych elementów wpływa na fizyczny proces pochłaniania promieniowania, a konkretne odchylenia od ideału przekładają się na policzalne kilowatogodziny utracone w skali roku. Poniżej znajdziesz pełne dane liczbowe, schematy doboru i praktyczne scenariusze, których próżno szukać w ogólnikowych poradnikach.

• Optymalny kąt nachylenia paneli fotowoltaicznych w polskim klimacie
• Panele fotowoltaiczne która strona świata naprawdę się opłaca?
• Montaż paneli na dachu płaskim: kąt, odstępy i systemy balastowe
• Kiedy samodzielny montaż to ryzyko, a kiedy wystarczy audyt nasłonecznienia

Optymalny kąt nachylenia paneli fotowoltaicznych w polskim klimacie

Naturalna zasada jest prosta: im mniejszy kąt padania promieni słonecznych względem powierzchni modułu, tym więcej fotonów zostaje pochłoniętych w krzemie. Przy kącie 0° (poziomo) moduł odbija znaczną część światła, co w naszej szerokości geograficznej daje zaledwie 72% wydajności rocznej względem optimum. Z kolei kąt 30-35° ustawia płaszczyznę niemal prostopadle do średniej rocznej trajektorii słońca nad Polską, więc to fizyczne wytłumaczenie jego dominacji.

Z danych wynika, że odchylenie o 5° w górę lub w dół kosztuje realne 1-5% produkcji. Przy kącie 45° latem traci się mniej, ale zimą, gdy słońce wisi nisko, spadek produkcji sięga nawet 25% w stosunku do nachylenia 30°. Nachylenie 60° działa świetnie w górach, bo odbija śnieg i wykorzystuje albedo, natomiast na nizinach między Krakowem a Gdańskiem oznacza zmarnowany potencjał.

Polska leży w przedziale 49-54° szerokości geograficznej północnej, a słońce w południe letnie wspina się na 58-63°, zimą zaś jedynie na 14-19°. Średnia roczna wysokość słońca waha się w okolicach 35°, czyli dokładnie tam, gdzie leży nasz kąt optymalny. To geometryczny kompromis: latem moduł odrobinę traci, zimą zyskuje, a w bilansie rocznym wychodzi niemal idealnie.

Wyjątkiem są dachy o konstrukcji płatwiowo-krokwiowej z więźbą 35-45°, które wręcz wymuszają kąt zgodny z połacią. Nie warto wtedy szukać ideału przez podkładki, bo każdy centymetr zaburzonej geometrii rodzi siły niezgodne z PN-EN 1991-1-3 (Eurocode 1: obciążenia śniegiem). Dach dwuspadowy o spadku 38° przy panelu licowanym z dachówką produkuje ok. 96% referencyjnej wartości, a oszczędza kosztownej stelaży korekcyjnej.

Warto przy tym pamiętać, że kąt nachylenia wpływa też na obciążenie wiatrem i śniegiem. PN-EN 1991-1-4 definiuje strefy wiatrowe w Polsce, a kąt poniżej 10° sprzyja gromadzeniu się śniegu, który zmienia rozkład masy na mocowaniach. Moduły szklane o masie 20-25 kg/m² nie są ciężkie, ale mokry śnieg potrafi dołożyć drugie tyle, więc geometria dachu zaczyna dyktować nie tylko uzyski, ale i bezpieczeństwo.

Panele fotowoltaiczne która strona świata naprawdę się opłaca?

Azymut to kąt odchylenia powierzchni modułu od kierunku południowego, mierzony zgodnie z ruchem wskazówek zegara. Południe w Polsce oznacza, że słońce operuje najdłużej w zenicie, więc moduł otrzymuje największe natężenie promieniowania bezpośredniego. Odchylenie w stronę wschodu lub zachodu skraca czas ekspozycji na maksimum, a część energii przesuwa się na godziny poranne albo popołudniowe.

*Dla instalacji 10 kWp w środkowej Polsce, szacunek własny na bazie danych PVGIS.

Kierunek wschodni i zachodni wbrew pozorom bywa opłacalny, jeśli domownicy aktywnie korzystają z prądu rano i wieczorem. Moduł wschodni produkuje między 8 a 13, zachodni między 13 a 18, więc ich uzyski pokrywają się dokładnie z porannym goleniem, gotowaniem obiadu i wieczorną telewizją. Bez magazynu energii taka konfiguracja potrafi zwiększyć autokonsumpcję o 10-15% w porównaniu z klasycznym ustawieniem południowym, mimo niższej produkcji całkowitej.

Decyzja o azymucie zależy więc od tego, co ważniejsze: maksymalna produkcja (południe) czy dopasowanie do profilu zużycia (wschód-zachód). W praktyce dwa skośne dachy o ekspozycji SE i SW, każdy po 5 kWp, biją pod względem autokonsumpcji jeden dach południowy 10 kWp, bo rozłożenie mocy w czasie ogranicza oddawanie nadwyżek do sieci.

Warto spojrzeć na konkrety: instalacja 10 kWp na dachu strictly południowym, kąt 35°, lokalizacja Łódź, produkuje rocznie ok. 9700 kWh. Przy przesunięciu azymutu na SW 45° strata wynosi ok. 4%, czyli 390 kWh, ale zysk z autokonsumpcji potrafi zniwelować połowę tej różnicy. To właśnie dlatego kalkulatory energii pokazujące wyłącznie kWh, a nie realne zyski finansowe, potrafią mylnie zniechęcać do świetnych ustawień.

Kiedy odstępstwo od południa ma sens

Dach wschodni staje się atrakcyjny, gdy przez większość dnia słońce operuje nad drzewami od strony zachodniej, a użytkownik pracuje nocą i śpi do południa. Symetrycznie, dach zachodni wygrywa przy rodzinach z dziećmi wracającymi ze szkoły i uruchamiającymi zmywarkę, pralkę, piekarnik. Magazyn energii o pojemności 5-10 kWh dodatkowo wygładza różnice, pozwalając przechować nadwyżki z południa na wieczór.

Montaż paneli na dachu płaskim: kąt, odstępy i systemy balastowe

Dach płaski wymaga zupełnie innego podejścia, bo moduł nie leży na połaci, tylko stoi na stelażu. Optymalny kąt na dachu płaskim to 15° w okresie letnim i 30° zimą, a rozsądny kompromis roczny oscyluje między 10° a 15°. Niższy kąt zmniejsza ryzyko wiatrowe, ale zwiększa zacienienie między rzędami, które jest największym wrogiem płaskich instalacji.

Odstęp między rzędami paneli na dachu płaskim zależy od szerokości geograficznej i kąta. W Polsce centralnej (52°N) przy kącie 15° i module o długości 1,7 m minimalny odstęp to ok. 0,9 m, a optymalny 1,2 m. Zbyt ciasne rzędy oznaczają, że pierwszy moduł rzuca cień na drugi przez 2-3 godziny dziennie pod koniec zimy, kiedy słońce operuje nisko. Skutkuje to spadkiem produkcji nawet o 25% na zacienionych modułach, ponieważ diody bypass włączają się dopiero przy głębokim zacienieniu, a pojedyncze zacienione ogniwa potrafią obniżyć wydajność całego stringu.

Systemy balastowe wykorzystują ciężar bloczków betonowych zamiast kotwienia w stropie, co chroni hydroizolację. Standardowy blok waży 25-35 kg, a dla instalacji 10 kWp potrzeba zwykle 1,5-2,5 t balastu, rozkładanego punktowo pod każdą podstawą. Dokładne wartości wynikają z obliczeń wg PN-EN 1991-1-4 dla strefy wiatrowej, w której znajduje się budynek. Na dachach o nośności mniejszej niż 80-120 kg/m² (zwykle stare budownictwo) balast jest ryzykowny i wtedy pozostaje kotwienie mechaniczne.

Orientacja długiego boku modułu na dachu płaskim robi sporą różnicę. Panele ułożone długim bokiem w kierunku wschód-zachód mają mniejszą powierzchnię czołową dla wiatru, lepiej się opierają podmuchom i dają korzystniejszy stosunek mocy do zajmowanej powierzchni. To kompromis kosztem niewielkiej straty uzysku, ale zysk na stabilności i ergonomii montażu często go przewyższa.

Odwodnienie dachu płaskiego z panelami

Instalacja paneli na dachu płaskim zmienia warunki spływu wody. Spadki 1-2% wymagają zachowania korytarzy odwadniających co 4-6 modułów, bo stojące kałuże pod modułami niosą dwie groźby: intensyfikację korozji aluminiowej stelaży i dodatkowy, niezamierzony ciężar od 30 do 80 kg/m² przy intensywnych opadach. Prawidłowy odstęp od krawędzi dachu (minimum 1,5 m) ułatwia dostęp serwisowy i chroni przed ssaniem wiatru generującym siły użrywające.

Kiedy samodzielny montaż to ryzyko, a kiedy wystarczy audyt nasłonecznienia

Samodzielny montaż paneli fotowoltaicznych w Polsce jest prawnie dozwolony, ale technicznie wymaga wiedzy z zakresu elektryki, mechaniki dachu i norm budowlanych. Największe ryzyko nie dotyczy samego podłączenia przewodów, lecz trzech ukrytych obszarów: mocowania mechanicznego, piorunochronu i zgodności z warunkami gwarancji producenta modułów.

Montaż mechaniczny wykonywany poza specyfikacją producenta profili montażowych (np. zbyt płytkie wkręty, brak podkładek EPDM, złe rozstawienie klamer) skutkuje utratą gwarancji nawet przy najlepszych modułach. Producenci wymagają najczęściej 4 klamer na panel rozłożonych symetrycznie, a tolerancja geometryczna montażu to ±2 mm na metr długości. Przekroczenie tej normy skutkuje naprężeniami termicznymi, które po trzech latach objawiają się mikropęknięciami ogniw.

Instalacja elektryczna poniżej 800 V napięcia stałego po stronie DC w układach do 6,15 kVA nie wymaga uprawnień SEP, ale każdy inwerter pracuje pod napięciem szeregowym zależnym od liczby modułów. Błąd w doborze zabezpieczeń nadprądowych albo brak wyłącznika DC przy inwerterze to najczęstsze deficyty w amatorskim montażu, zgłaszane później przez inspektorów zakładu energetycznego przy zgłoszeniu przyłącza.

Warto rozróżnić dwa poziomy: audyt nasłonecznienia (dostępny online w PVGIS) pozwala oszacować produkcję i znaleźć optymalny kąt dla konkretnej lokalizacji, ale nie wykrywa mikrozacienień od kominów, anten ani sąsiednich drzew. Te ostatnie wymagają wizji lokalnej z dalmierzem laserowym albo drona, a taką analizę oferują doświadczeni instalatorzy w ramach wstępnego projektu. Bez tego zdarza się, że dom z pozoru idealnie usytuowany traci 15% produkcji, bo komin rzuca cień na dwa moduły w godzinach 10-12.

Audyt nasłonecznienia w narzędziu PVGIS (pvGIS, Joint Research Centre, Komisja Europejska) podaje przybliżoną produkcję roczną w kWh na 1 kWp zainstalowanej mocy, ale nie uwzględnia lokalnych przeszkód. Dla typowej lokalizacji w środkowej Polsce to wartość 950-1050 kWh/kWp, a dla Podlasia 880-940 kWh/kWp. Jeśli projekt wskazuje wynik znacząco odbiegający od tych widełek, warto poprosić o audyt rozszerzony, najlepiej z użyciem narzędzia obrazującego horyzont przeszkód.

Profesjonalny instalator wnosi też odpowiedzialność za zgodność z prawem budowlanym. PN-EN 1991-1-3 (Eurocode 1, obciążenia śniegiem) i PN-EN 1991-1-4 (obciążenia wiatrem) wymagają obliczeń, które amatorski montaż rzadko obejmuje. Przy dachach o znanym kierunku i braku zacienień montaż własnoręczny bywa wykonalny, przy złożonych bryłach (wielospadowy dach, przejścia przez lukarny, kominy) błędy kosztują więcej niż wynagrodzenie ekipy.

Kiedy zdecydowanie warto wezwać specjalistę

• Dach płaski wymagający balastu lub kotwienia: ryzyko przeciążenia stropu.
• Dach z licznymi przeszkodami: kominy, okna połaciowe, lukarny, wentylacja.
• Instalacja powyżej 6,15 kWp: projekt i zgłoszenie do operatora sieci.
• Konstrukcja dachu starsza niż 25 lat: brak dokumentacji nośności.
• Obszar o wysokiej aktywności burzowej: projektowanie stref ochrony odgromowej.

A teraz konkrety dla Twojej instalacji

Oblicz, ile Twoja instalacja wyprodukuje w realnym położeniu, kącie i azymucie, korzystając z darmowego kalkulatora PV. Wystarczy podać adres, moc i kąt nachylenia, by zobaczyć prognozę kWh rocznie, miesięczny rozkład produkcji i szacowany okres zwrotu. Pozwala to porównać warianty południe vs. wschód-zachód, zanim ekipa wejdzie na dach.

Źródła danych i normy:
PN-EN 1991-1-3: Eurokod 1, Oddziaływania na konstrukcje. Część 1-3: Obciążenia śniegiem.
PN-EN 1991-1-4: Eurokod 1, Oddziaływania na konstrukcje. Część 1-4: Oddziaływania wiatru.
PVGIS (Photovoltaic Geographical Information System), Joint Research Centre, Komisja Europejska, pvGIS.
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690, z późn. zm.).
Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. 1994 nr 89 poz. 414, z późn. zm.).
