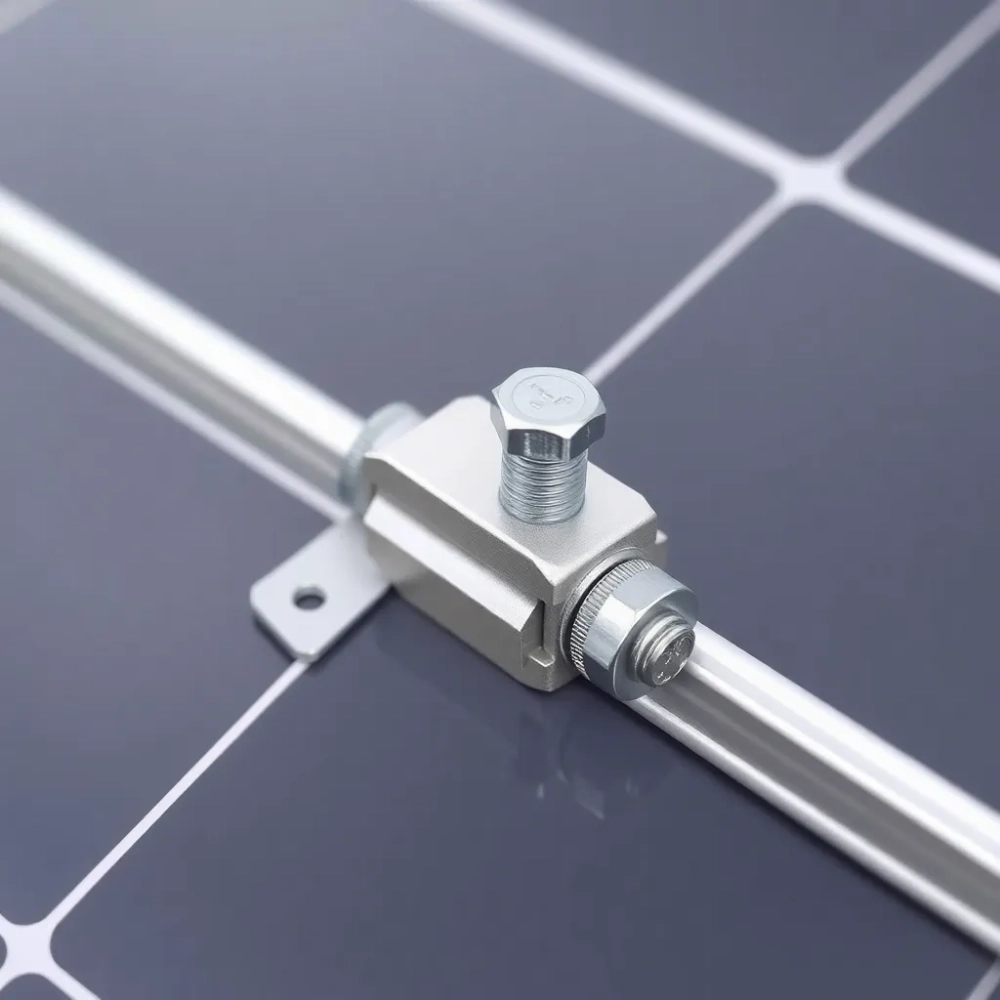

Z jaką siłą dokręcać panele fotowoltaiczne i nie zniszczyć ramy

Momenty obrotowe dla śrub i zacisków paneli PV

Montaż modułów fotowoltaicznych na dachu to nie jest moment na improwizację ani siłowe dociąganie kluczem pukačką. Zbyt luźna śruba pozwala ramie pracować pod wiatrem, mikrootarcia rozbijają powłokę anodyzowaną i w ciągu kilku lat tworzą się ogniwa korozji. Zbyt mocno dociągnięty zacisk odkształca profil aluminiowy i wbija się w szkło modułu, generując mikropęknięcia niewidoczne gołym okiem.

• Momenty obrotowe dla śrub i zacisków paneli PV
• Klucz dynamometryczny i procedura dokręcania krok po kroku
• Błędy montażowe i skutki złego momentu dokręcenia
• Harmonogram przeglądów połączeń śrubowych instalacji fotowoltaicznej

Standardowa śruba M8 w konstrukcji nośnej panelu wymaga momentu 18-25 Nm. Aluminium o niższej granicy plastyczności (zwykle 6063 T6) toleruje dolną granicę, stal nierdzewna A2-70 górną. Śruby M10 stosowane w adapterach balastowych na dachach płaskich pracują w zakresie 30-40 Nm, a M6 używane w uchwytach kablowych i obejmach uziemiających wystarczy dokręcić do 4-6 Nm.

Zaciski środkowe (mid clamp) i końcowe (end clamp) mają węższy zakres. Większość producentów konstrukcji nośnych definiuje wartość 8-12 Nm, ale karta techniczna konkretnego systemu montażowego zawsze ma pierwszeństwo. Dokumentacja modułu podaje górną granicę dopuszczalnego nacisku na ramę, a dokumentacja szyny nośnej dolną. Tam, gdzie te zakresy się nie pokrywają, obowiązuje węższy z nich.

Norma IEC 61215 opisuje odporność mechaniczną samego modułu, natomiast rozkład sił w punkcie mocowania precyzuje dopiero dokumentacja systemu montażowego. Praktyczna zasada jest taka: moment obrotowy zawsze dobieramy do najsłabszego ogniwa w łańcuchu, czyli do ramy modułu.

Na dachach skośnych krytych dachówką ceramiczną rozkład sił jest inny niż na blasze trapezowej, ponieważ punkty podparcia są rzadsze i bardziej oddalone od siebie. W efekcie zaciski pracują w większym wahnięciu momentu, a szyna nośna przejmuje większe naprężenia zginające. Na dachu z papy z kolei obciążenie rozkłada się równomiernie, ale w strefach zacienionych punkt rosy potrafi kondensować pod ramą, więc moment obrotowy śruby M8 może spaść nawet o 3 Nm po pierwszym sezonie grzewczym.

Korekta temperaturowa momentu

Rama aluminiowa rozszerza się pod wpływem ciepła. W słoneczny dzień temperatura profilu sięga +60°C, zimą spada poniżej -20°C. Skala liniowej rozszerzalności aluminium (23 × 10⁻⁶ /K) oznacza, że różnica długości między modułem a szyną waha się o około 2 mm na każdy metr profilu. Montaż w letnim upale i dokręcanie na sztywno powoduje zimą rozciąganie gwintu i spontaniczne luzowanie się zacisku.

Strefa wiatrowa w Polsce definiowana przez PN-EN 1991-1-4 wpływa bezpośrednio na moment dokręcenia w zaciskach. W strefie 1 (zachodnia Polska, większość Wielkopolski) bazowe 18 Nm zwykle wystarcza. Strefa 3 (Pomorze, Suwalszczyzna, tereny górskie) wymusza górną granicę 25 Nm dla każdego zacisku końcowego, a w narożnikach dachu dodatkowo stosuje się klemy wzmacniane z podkładką ząbkowaną.

Klucz dynamometryczny i procedura dokręcania krok po kroku

Klucz dynamometryczny to nie gadżet dla perfekcjonistów, lecz narzędzie, które kompensuje brak wyczucia w palcach. Różnica między 18 Nm a 30 Nm to dla ludzkiej ręki zaledwie 40 procent wysiłku, ale dla śruby M8 to przejście od optymalnego docisku do trwałego odkształcenia gwintu. Dokładność klucza powinna wynosić minimum ±4% w całym zakresie pomiarowym, co potwierdza certyfikat kalibracji ważny nie dłużej niż 12 miesięcy lub 5000 cykli pracy.

Przed rozpoczęciem pracy sprawdzamy stan nasadki. Zużyta nasadka sześciokątna powoduje zerwanie łba śruby jeszcze zanim klucz osiągnie zadany moment, bo punkt styku przesuwa się po zaokrąglonym narożniku. Nasadka powinna być nowa lub regenerowana, a jej gniazdo suche i czyste. Smar na nasadce obniża tarcie w mechanizmie klucza i zaniża odczyt nawet o 2 Nm.

Kolejność dokręcania klem montażowych zależy od typu zacisku. W przypadku zacisku środkowego (mid clamp) trzymającego jednocześnie dwa sąsiednie moduły najpierw dokręcamy stronę z mniejszym luzem, potem stronę przeciwną, a na końcu wykonujemy drugi przejazd kontrolny z tym samym momentem. W zacisku końcowym (end clamp) pojedynczy moduł mocujemy od środka panelu ku krawędzi, żeby nie wprowadzać naprężeń skręcających w ramę.

⚠️ Smar na śrubie, podkładce lub gwincie zmienia współczynnik tarcia o 20-40%, przez co klucz dynamometryczny pokazuje moment nominalny, ale rzeczywista siła docisku jest zupełnie inna. W 90% przypadków gwint M8 aluminiowy bez smaru wymaga momentu 22 Nm, ten sam gwint pokryty pastą miedzianą osiąga ten sam docisk już przy 15 Nm. Jeśli karta techniczna nie wspomina o środku smarnym, gwint zostawiamy suchym.

Separacja modułu od pokrycia dachowego wynika z dwóch powodów. Cyrkulacja powietrza pod panelem chłodzi ogniwa i podnosi sprawność o 3-5% latem. Po drugie dystans 5-10 cm minimalizuje ryzyko kontaktu z gorącą blachą, która w południe potrafi mieć 70°C i przekazywać ciepło do tylnej ściany modułu. Uchwyt montażowy z regulowaną wysokością pozwala ustawić tę separację razem z ramą i dopiero wtedy dokręcać klemy.

Protokół dokręcania do druku

Dokumentacja każdej instalacji o mocy powyżej 50 kW powinna zawierać protokół momentów obrotowych. Poniższy szablon sprawdza się na papierze i w arkuszu kalkulacyjnym:

Kalibracja klucza dynamometrycznego to formalność, której większość ekip montażowych unika. Mechanizm sprężynowy w kluczu zegarowym rozstraja się po intensywnym sezonie, szczególnie gdy narzędzie upadło z wysokości lub było przechowywane w mokrym aucie. Serwis kalibracyjny z certyfikatem zgodnym z ISO 6789 kosztuje niewiele w porównaniu z utratą gwarancji producenta modułu.

Błędy montażowe i skutki złego momentu dokręcenia

Poluzowana śruba M8 w klemie końcowej pracuje przy każdym podmuchu wiatru. Moduł o masie 22 kg w strefie narożnej dachu w trzeciej strefie wiatrowej doświadcza siły ssącej rzędu 800 N przy wietrze 90 km/h. Jeśli śruba ma luz jednego obrotu, klema zaczyna generować mikrowibracje 8-15 Hz, które po dwóch sezonach prowadzą do mikropęknięć ogniw. Spadek mocy nominalnej sięga wtedy 3-5% rocznie, a po pięciu latach moduł traci ponad 15% wydajności bez widocznego uszkodzenia.

Przekręcenie śruby działa odwrotnie, ale skutki są równie poważne. Moment 35 Nm na śrubie M8 aluminiowej z podkładką stożkową powoduje trwałe odkształcenie plastyczne profilu. Rama modułu traci swoją geometrię, szkło zaczyna napierać na krawędź ogniwa i w ciągu kilku miesięcy pojawia się wysyp mikropęknięć widocznych w badaniu electroluminescencyjnym. Dodatkowo naciągnięty gwint aluminiowy szybciej koroduje w połączeniu ze stali nierdzewnej śruby (korozja galwaniczna), co w perspektywie 8 lat prowadzi do pęknięcia łba śruby.

Sygnałem ostrzegawczym jest zmiana odcienia ramy aluminiowej w miejscu styku z klemą. Jeśli anodyzowana powierzchnia żółknie lub brązowieje, oznacza to mikroluz i tarcie punktowe. W takiej sytuacji klemę trzeba poluzować, oczyścić i dokręcić ponownie zgodnie z protokołem.

Drugim sygnałem jest dźwięk. Prawidłowo dokręcona instalacja fotowoltaiczna milczy nawet przy silnym wietrze. Trzeszczenie, stukanie albo metaliczny brzęk w czasie podmuchu oznacza, że co najmniej jedna klema ma luz. Wiatr halny w Tatrach potrafi generować przeciążenia 1500 Pa na narożnikach dachu i każda niepewna śruba staje się wtedy miejscem inicjacji oderwania.

Korozja elektrochemiczna przy złączu aluminium-stal to cichy zabójca instalacji. W obecności wilgoci para galwaniczna przyspiesza utlenianie aluminium nawet 10-krotnie w porównaniu z połączeniem jednorodnym. Podkładka ząbkowana ze stali nierdzewnej przerywa obwód galwaniczny, ale tylko wtedy, gdy jej ząbki wgryzły się w aluminium. Zbyt płytkie dokręcenie pozostawia podkładkę na powierzchni i ochrona znika.

Harmonogram przeglądów połączeń śrubowych instalacji fotowoltaicznej

Pierwszy przegląd ma miejsce od jednego do trzech miesięcy po oddaniu instalacji do użytku. Powodem jest naturalne osiadanie konstrukcji pod obciążeniem własnym oraz pierwsze cykle termiczne, które weryfikują poprawność montażu. Kontrola obejmuje sprawdzenie momentu dynamometrycznego na 10% losowo wybranych połączeń, oględziny ram modułów i pomiar termowizyjny w słoneczny dzień.

Drugi przegląd wykonujemy po każdej ekstremalnej pogodzie. Wichura o prędkości powyżej 100 km/h, gradobicie, intensywne opady śniegu przekraczające 30 cm warstwy albo temperatura poniżej -25°C wymuszają kontrolę bez czekania na roczny termin. Sprawdzamy wtedy wszystkie klemy końcowe w strefach narożnych dachu oraz klemy środkowe w najwyższym rzędzie modułów.

Przegląd roczny to standardowy termin wynikający z zaleceń większości producentów modułów i wymogów ubezpieczycieli. Zakres obejmuje pełną kontrolę momentów obrotowych, przegląd wizualny instalacji, czyszczenie filtrów falownika, test rezystancji izolacji i pomiary charakterystyki I-V stringów.

Checklista przeglądu rocznego

• Kontrola momentu na próbie 10% połączeń śrubowych kluczem dynamometrycznym
• Oględziny ram modułów pod kątem śladów tarcia, korozji, przebarwień
• Sprawdzenie uchwytów kablowych i ich momentu dokręcenia (4-6 Nm)
• Termowizja modułów w pełnym słońcu, lokalizacja hot-spotów
• Pomiar rezystancji izolacji stringów
• Kontrola stanu złącz MC4 pod kątem pęknięć i korozji
• Sprawdzenie drożności kanałów wentylacyjnych pod modułami
• Przegląd konstrukcji nośnej pod kątem pęknięć spawów i korozji
• Weryfikacja połączeń uziemiających i wyrównawczych
• Aktualizacja protokołu dokręcania po każdej interwencji serwisowej

⚠️ Najczęstszy błąd montażystów: pominięcie drugiego przejazdu kontrolnego po dokręceniu klem. Pierwsze dokręcenie osiada o 5-10% po ustabilizowaniu się ząbków podkładki, drugi przejazd z tym samym momentem gwarantuje stałość docisku.

Protokół przeglądu przechowujemy razem z dokumentacją instalacji. Większość ubezpieczycieli wymaga okazania wpisów z trzech ostatnich przeglądów przy likwidacji szkody, a gwarancja producenta modułu (zwykle 25 lat) jest uzależniona od udokumentowanej historii serwisowej. Elektroniczna wersja protokołu w chmurze zabezpiecza przed utratą danych w przypadku pożaru lub powodzi.

Kalibracja klucza dynamometrycznego raz na rok albo co 5000 cykli to ostatni element procedury, o którym monterzy zapominają najczęściej. Sam klucz jest tak dobry, jak jego ostatnia kalibracja. Mechanizm sprężynowy rozstraja się po intensywnym sezonie, szczególnie gdy narzędzie pracowało w deszczu albo w niskiej temperaturze.

Przy inwestycji rzędu 80 000 zł w instalację 10 kWp koszt rocznego przeglądu (300-500 zł) stanowi ułamek procenta wartości systemu. Zaniedbanie tego wydatku skraca żywotność modułów o kilka lat i obniża uzyski roczne o kilka procent. Ekonomia przeglądu jest więc jednoznaczna.

Dobór momentu obrotowego do konkretnej instalacji wymaga uwzględnienia strefy wiatrowej, kąta nachylenia dachu, rodzaju pokrycia i typu konstrukcji nośnej. Monter z certyfikatem SEP i doświadczeniem minimum 100 wykonanych instalacji powinien bez trudu zinterpretować kartę producenta modułu i dobrać moment do warunków lokalnych. Jeśli wykonawca unika odpowiedzi na pytanie o konkretne wartości Nm albo mówi „do oporu i jeszcze pół obrotu", warto szukać ekipy z wiedzą techniczną.

Inwestor prywatny przed podpisaniem protokołu odbioru może poprosić o kontrolny pomiar momentu na trzech losowo wybranych śrubach kluczem dynamometrycznym wykonawcy. To pięć minut pracy, które potwierdzają jakość całej instalacji.

Klucz dynamometryczny, protokół dokręcania i harmonogram przeglądów to trzy filary trwałej instalacji fotowoltaicznej. Sama wartość momentu obrotowego nie gwarantuje jeszcze sukcesu, ale brak tej wartości gwarantuje problemy w ciągu pierwszych pięciu lat eksploatacji.

Źródła i normy

PN-EN 1991-1-4:2008 Eurokod 1 Oddziaływania na konstrukcje. Część 1-4: Oddziaływania wiatru (strefy wiatrowe w Polsce). PN-EN 1090-2:2018 Wykonanie konstrukcji stalowych i aluminiowych. Część 2: Wymagania techniczne dotyczące wykonania konstrukcji aluminiowych. IEC 61215:2021 Moduły fotowoltaiczne (PV) z krzemu krystalicznego do zastosowań naziemnych Kwalifikacja konstrukcji i aprobata typu. IEC 62548:2016 Instalacje fotowoltaiczne (PV) Wymagania dotyczące projektowania. ISO 6789:2017 Narzędzia montażowe Klucze dynamometryczne ręczne Wymagania i metody badań.
