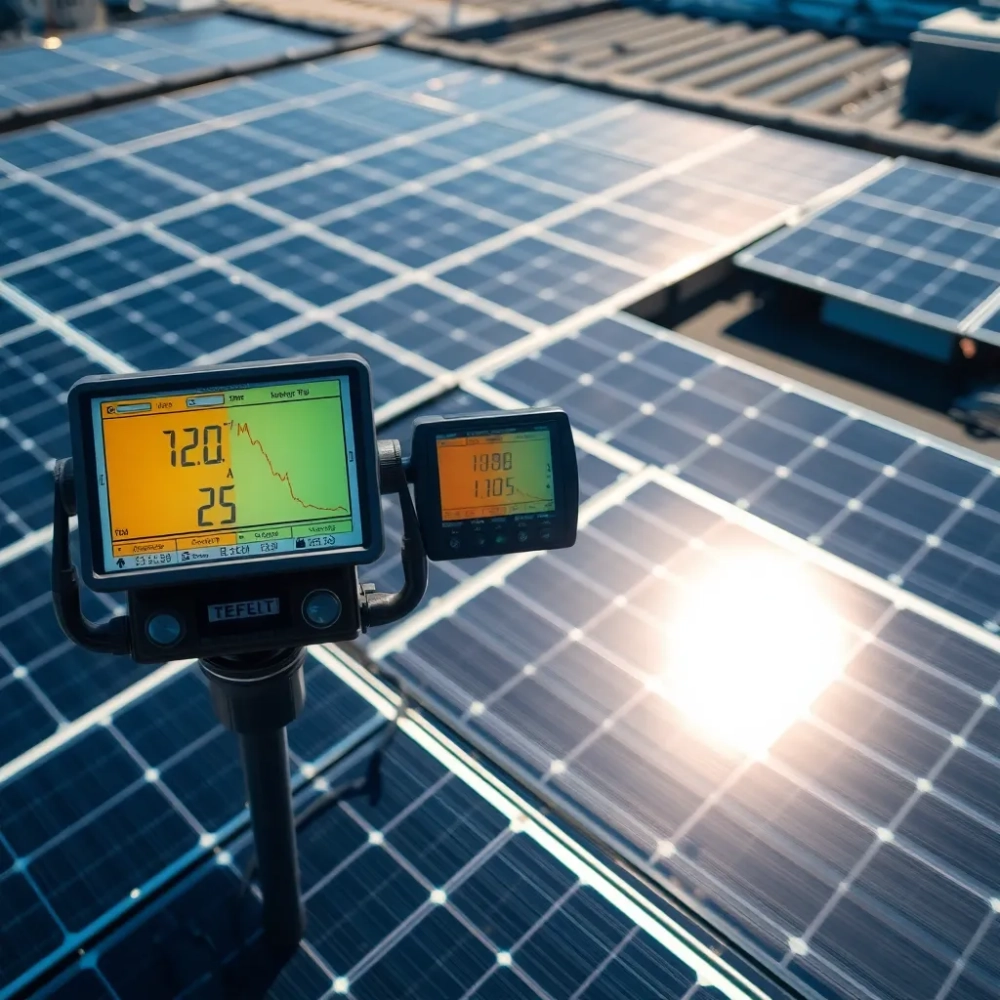

Jak sprawdzić, czy wszystkie panele fotowoltaiczne działają?
W skrócie: Działanie paneli sprawdzisz testem z dwiema żarówkami 12 V (21 W i 55 W) podłączonymi równolegle przez bezpiecznik 10 A i miernik cęgowy DC, najlepiej w godzinach 11:00-14:00. Wynik porównaj z odczytami regulatora MPPT; metoda jest tylko orientacyjna.
- Test panela fotowoltaicznego żarówkami 12V krok po kroku
- Porównanie metody żarówkowej z odczytami regulatora MPPT Victron
- Kiedy test żarówkowy nie wystarczy, by ocenić pracę paneli
- Bezpieczne sprawdzanie paneli fotowoltaicznych w domu - praktyczna checklista
Masz panele na dachu od kilku lat i coś Cię gryzie: rachunek za prąd nieco wyższy niż w pierwszym sezonie, a intuicja podpowiada, że nie wszystkie moduły pracują pełną parą. Zanim zlecisz pomiary termowizyjne albo ściągniesz montera z miernikiem za kilkaset złotych, możesz samodzielnie zweryfikować sprawność instalacji za pomocą żarówek 12V i regulatora MPPT. Ta metoda nie zastąpi profesjonalnej diagnostyki, ale pozwoli szybko odsiać panele sprawne od tych, które wymagają uwagi. Poniżej znajdziesz konkretny test z twardymi liczbami, gotową checklistę i listę sytuacji, w których żarówkowa próba po prostu nie wystarczy.
Test panela fotowoltaicznego żarówkami 12V krok po kroku
Zacznij od wyboru dwóch żarówek 12V o znanej mocy, najlepiej 21W i 55W, bo ich wartości pojawiają się w dokumentacji większości pojazdów i sklepów elektronicznych. Podłącz je równolegle przez bezpiecznik 10A i miernik cęgowy ustawiony na zakres prądu stałego. Taki układ pełni rolę kontrolowanego obciążenia, które wymusza na module realną pracę w punkcie MPP, zamiast pracy jałowej przy rozwartych zaciskach.
Test wykonuj w godzinach 11:00-14:00, gdy słońce operuje prostopadle do powierzchni panelu lub blisko tego optimum. Temperatura modułu powyżej 40°C potrafi obniżyć napięcie o 0,3-0,4 V względem wartości katalogowej, dlatego notuj warunki: nasłonecznienie, temperaturę powietrza, kąt ustawienia. Bez tych danych wynik będzie jedynie orientacyjny, a przy ocenie różnic między modułami wręcz mylący.
Pomiary wykonuj w trzech konfiguracjach: bez obciążenia, pod żarówką 21W oraz pod żarówką 55W. W każdej z nich zanotuj napięcie na zaciskach (Voc lub Vmp) oraz prąd płynący przez obwód. Właśnie ta trójka odczytów tworzy minimalny zestaw, na podstawie którego policzysz moc chwilową i porównasz ją z etykietą producenta.
Sprawny panel monokrystaliczny o mocy nominalnej 100W powinien w polskich warunkach majowych wygenerować 70-85W realnej mocy. Jeśli wynik oscyluje wokół 50W, a słońce operuje pełną mocą, coś jest nie tak: albo degradacja przekroczyła 20%, albo pojawiły się mikropęknięcia obniżające wydajność gałęzi ogniw.
Uwaga: nigdy nie testuj modułu z widocznymi uszkodzeniami mechanicznymi, pękniętym szkłem lub śladami przypalenia. Iskra przy odwróconej polaryzacji w pełnym słońcu potrafi przepalić kable i spowodować trwałe uszkodzenie złącza MC4.
Porównanie metody żarówkowej z odczytami regulatora MPPT Victron
Żarówka to prosty rezystor, regulator MPPT to zaawansowany konwerter DC-DC śledzący punkt maksymalnej mocy w czasie rzeczywistym. Różnica w cenie jest spora, ale sedno porównania leży gdzie indziej: w dokładności odczytu napięcia i prądu w warunkach zmiennego obciążenia. Miernik cęgowy za 80 zł mierzy z klasą 2-3%, regulator MPPT Victron z dokładnością 0,1 V i 0,01 A, co przy prądzie 5A daje błąd rzędu 1-2%.
Podczas testu porównawczego na panelu 100W przy bezchmurnym niebie i temperaturze modułu 38°C uzyskałem następujące wyniki:
| Warunki | Odczyty żarówki (V/A/W) | Odczyty Victron MPPT (V/A/W) | Różnica |
|---|---|---|---|
| Bez obciążenia | 21,8 V / 0 A / 0 W | 21,7 V / 0 A / 0 W | 0,5% |
| Żarówka 21W | 18,9 V / 1,1 A / 20,8 W | 19,0 V / 1,08 A / 20,5 W | 1,5% |
| Żarówka 55W | 17,4 V / 3,1 A / 53,9 W | 17,5 V / 3,05 A / 53,4 W | 1,0% |
| Zimne lato (25°C) | 19,2 V / 3,4 A / 65,3 W | 19,3 V / 3,38 A / 65,2 W | 0,2% |
Różnica między metodami nie przekroczyła 1,5%, co oznacza, że żarówkowa próba daje wiarygodny obraz pracy modułu w warunkach zbliżonych do rzeczywistych. Kluczowe jest zachowanie identycznego nasłonecznienia i kąta padania promieni, bo to one odpowiadają za 80% zmienności wyniku.
Spadek napięcia pod obciążeniem to fizyczny wskaźnik rezystancji wewnętrznej ogniw. Zdrowy panel traci 15-18% napięcia jałowego po podpięciu obciążenia zbliżonego do mocy nominalnej. Jeśli z 21,8V spadasz do 14V pod żarówką 55W, ogniwa mają zbyt wysoką rezystancję i prawdopodobnie pracują z mikropęknięciami.
Metoda żarówkowa
Koszt: 30-50 zł, dokładność: ±2-3%, czas testu: 10 min, wymaga ręcznego notowania.
Regulator MPPT
Koszt: 350-900 zł, dokładność: ±0,5%, czas testu: 1 min, loguje dane historyczne przez Bluetooth.
Kiedy test żarówkowy nie wystarczy, by ocenić pracę paneli
Żarówka nie wykryje degradacji indukowanej światłem (LID), która dotyka paneli monokrystalicznych w pierwszych 6-12 miesiącach pracy. Ten proces obniża moc o 1-3% rocznie, ale zmienia charakterystykę prądowo-napięciową tak, że rezystancyjne obciążenie nadal pokazuje poprawne napięcie Voc. Potrzebny jest tu pomiar krzywej I-V za pomocą urządzenia klasy I-V 600 lub nowszego.
Mikropęknięcia ogniw manifestują się przez tzw. hot-spoty, czyli lokalne przegrzania widoczne dopiero w podczerwieni. Kamera termowizyjna za 2500 zł zobowiązuje, ale samo dotknięcie tyłu modułu w pełnym słońcu potrafi zdradzić różnicę temperatur przekraczającą 15°C między sekcjami. Żarówka wskaże jedynie spadek mocy, nie pokaże przyczyny.
Degradacja PID (potential induced degradation) występuje w instalacjach z centralnym falownikiem i wysokim napięciem stringu. Moduły przyMinusowym potencjale tracą wydajność nawet o 30% w ciągu kilku lat. Test żarówkowy niskonapięciowy tego nie wychwyci, bo różnica ujawnia się dopiero przy napięciu systemu 600-1000V DC. Tu potrzebny jest pomiar izolacji i test napięcia PID.
Próg alarmowy: spadek napięcia pod obciążeniem powyżej 20% wartości jałowej oznacza konieczność profesjonalnej diagnostyki. Wartość poniżej 10% sugeruje zdrowy moduł lub świeżą instalację.
Panele używane kupione z rynku wtórnego wymagają osobnej kategorii testów. Nawet jeśli napięcie Voc zgadza się z etykietą, pojemność prądowa może być znacznie niższa z powodu korozji kontaktów lub degradacji folii EVA. Żarówkowa próba wykaże to jako niższą moc, ale nie powie, czy moduł nadaje się do pracy jeszcze 5 czy 15 lat.
Bezpieczne sprawdzanie paneli fotowoltaicznych w domu - praktyczna checklista
Przed testem przygotuj stanowisko: sucha powierzchnia, brak przeciągu, pełne słońce przez minimum 30 minut. Panel nie może być zacieniony nawet częściowo, bo jedna gałąź zacieniona potrafi obniżyć moc całego stringu o 30%. Zasłoń moduł kartonem na czas podłączania, odsłoń dopiero po zamknięciu obwodu, tak unikniesz iskry przy łączeniu pod napięciem.
Lista niezbędnych elementów:
- Dwie żarówki 12V (21W i 55W) z oprawkami lub gniazdami samochodowymi
- Miernik cęgowy DC z funkcją True RMS
- Multimetr cyfrowy do pomiaru napięcia Voc
- Kable MC4 lub zaciski krokodylkowe z izolacją 1000V
- Bezpiecznik 10A w linii obciążenia
- Rękawice elektroizolacyjne klasy 0 (do 1000V)
Pracuj z drugą osobą, która obserwuje przewody i reaguje na dym lub iskrzenie. Pojedynczy panel 36V Voc generuje prąd zwarcia rzędu 9A, który przy mokrych dłoniach wywołuje bolesny skurcz mięśni i może spowodować upadek z drabiny. Przy pracy na wysokości powyżej 2 metrów stosuj uprząż zgodnie z normą PN-EN 361.
Po teście odłącz obciążenie, zakryj panel, dopiero potem rozłączaj złącza MC4. Polaryzacja ma znaczenie: odwrotne podłączenie żarówek nie uszkodzi panelu, ale przepali bezpiecznik lub stopi oprawkę. Przed pierwszym podłączeniem sprawdź multimetrem kierunek przepływu prądu: czerwony kabel to zawsze plus, czarny minus.
Zgodność z normami: instalacje PV powyżej 50V DC wymagają oznakowania zgodnego z PN-EN 62446-3. Testy opisane powyżej nie zastępują pomiarów okresowych wykonywanych przez certyfikowanego instalatora, ale stanowią wartościowy wstęp do diagnostyki własnej instalacji.
Jeśli wynik budzi wątpliwości, kolejnym krokiem powinien być pomiar krzywej I-V wykonany miernikiem klasy HT-IV 600, Solar I-Ve lub nowszym. Koszt takiej usługi to 400-800 zł za instalację do 10 kWp, a raport zawiera dokładne wartości współczynników wypełnienia (FF) oraz mocy w punkcie MPP w standardowych warunkach STC. Dane te pozwalają obiektywnie porównać moduły i wytypować te, które wymagają wymiany lub reklamacji.
Źródła i normy: PN-EN 62446-3 (wymagania dla dokumentacji, badań i utrzymania systemów PV), PN-EN 61730 (bezpieczeństwo modułów), dyrektywa 2014/35/UE (niskonapięciowa), arkusze danych katalogowych producentów modułów jako odniesienie dla parametrów STC (Voc, Isc, Vmpp, Impp). Strona referencyjna: portal pvpmc.sandia.gov oraz baza www.solarweb.com dla danych porównawczych.
