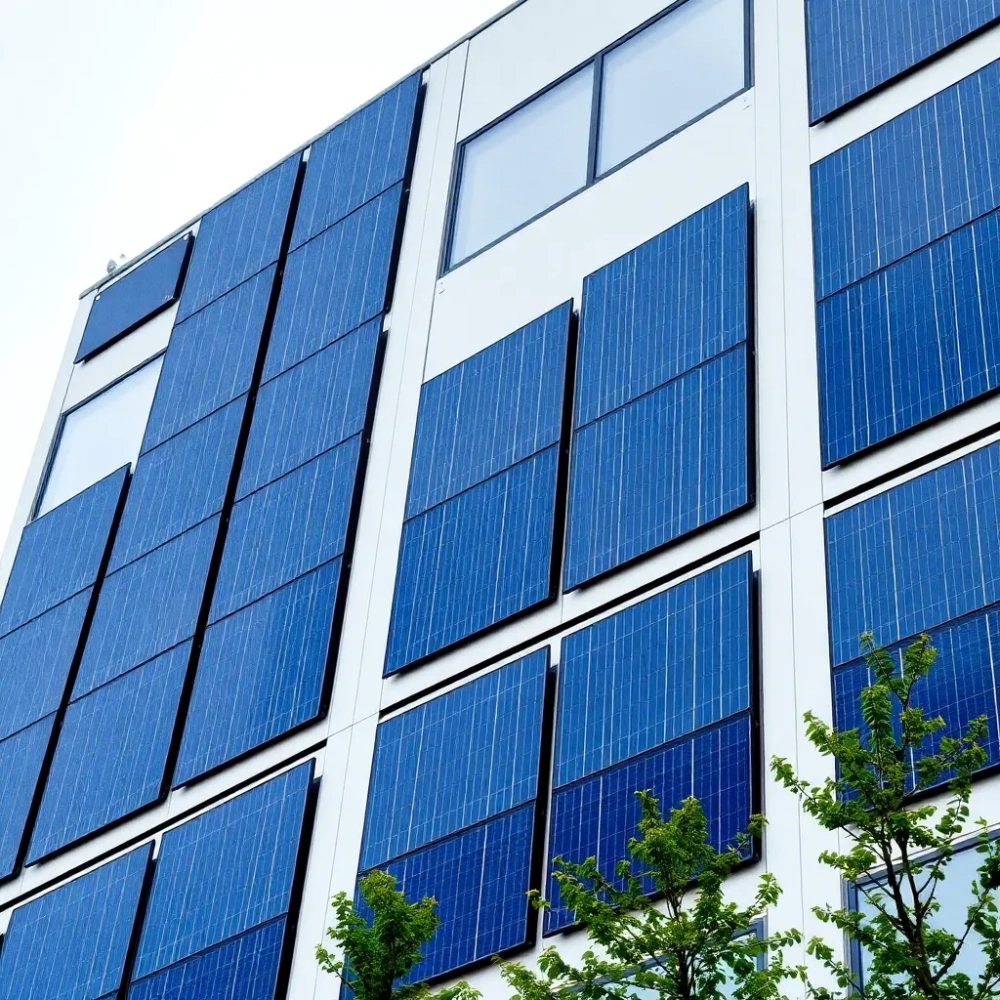

Montaż pionowy paneli fotowoltaicznych, czy się opłaca?

W skrócie: Pionowy montaż paneli na ścianie z ociepleniem daje około 70-85% uzysku rocznego instalacji dachowej. Ma sens głównie przy braku odpowiedniej połaci dachu, zacienieniu lub azbeście. Moduł 420 W waży ok. 21 kg, z konstrukcją 25-28 kg.

• Kiedy pionowy montaż paneli fotowoltaicznych na ścianie z ociepleniem ma sens techniczny i prawny
• Konstrukcja montażowa do paneli PV na ścianie - co wybrać
• Kotwy i uchwyty do paneli fotowoltaicznych na ociepleniu
• Przygotowanie ściany pod panele PV - krok po kroku
• Najczęstsze błędy przy pionowym montażu paneli na elewacji
• Kosztorys dla typowej ściany 3 × 2 m (4 panele pionowo)
• Kiedy wynająć fachowca, a kiedy spróbować samodzielnie
• Checklista: czy Twoja ściana nadaje się pod panele fotowoltaiczne?

Brak odpowiedniej połaci dachowej, zbyt strome nachylenie, zacienienie od drzew albo azbest pokrywający starsze budynki - to najczęstsze powody, dla których inwestorzy szukają alternatywy w postaci montażu pionowego paneli fotowoltaicznych na elewacji z ociepleniem. Takie rozwiązanie daje około 70-85% uzysku rocznego w porównaniu z klasyczną instalacją dachową, ale w wielu sytuacjach stanowi jedyną sensowną opcję. Poniżej kompletna instrukcja techniczna, prawna i wykonawcza dla ściany zewnętrznej budynku mieszkalnego.

Kiedy pionowy montaż paneli fotowoltaicznych na ścianie z ociepleniem ma sens techniczny i prawny

Ściana z warstwą termoizolacji to nie lita cegła - wymaga indywidualnego podejścia. Pierwszym kryterium jest nośność: jeden moduł o mocy 420 W waży około 21 kg, a wraz z konstrukcją aluminiową dochodzi do 25-28 kg. Na metr kwadratowy elewacji przypada więc obciążenie rzędu 12-18 kg, które musi przejść przez warstwę ocieplenia aż do muru.

Przy ociepleniu do 15 cm (najczęściej styropian EPS lub wełna mineralna) stosuje się kotwy przelotowe z tuleją rozprężną, które przenoszą obciążenia aż do ściany nośnej. Powyżej 15 cm pojawia się problem dźwigni - długi trzpień kotwy działa jak wahadło przy bocznych podmuchach wiatru, dlatego wymagana jest konsultacja z konstruktorem.

Drugim aspektem jest formalność. Montaż paneli na elewacji nie zmienia bryły budynku ani jego powierzchni zabudowy, więc w świetle Prawa budowlanego (Dz.U. 1994 nr 89 poz. 414 z późn. zm.) zwykle nie wymaga pozwolenia na budowę. Wystarczy zgłoszenie robót budowlanych, jeśli łączna masa elementów przekracza 2,5 t lub zmienia się charakter elewacji. W praktyce cztery do sześciu paneli mieści się w tym limicie i ogranicza się do zgłoszenia.

Ostatni wymóg dotyczy warunków gwarancji producenta modułów. Większość firm dopuszcza montaż pionowy, ale obniża gwarancję liniową do 80% mocy po 25 latach zamiast 84-85% przy montażu dachowym. Warto to sprawdzić w karcie technicznej konkretnego modelu, zanim ekipa wejdzie na rusztowanie.

Konstrukcja montażowa do paneli PV na ścianie - co wybrać

Na rynku dominują trzy grupy systemów montażowych. Różnią się ceną, sposobem przenoszenia obciążeń i zakresem wymaganej ingerencji w ocieplenie.

Stojaki trójkątne sprawdzają się przy ociepleniu 10-20 cm, bo pozwalają ustawić panel pod kątem 5-15° w stronę południa, co zwiększa uzysk o 8-12% względem pionu. Minimalny odstęp tylnej ściany modułu od elewacji to 10 cm - tyle potrzebuje powietrze do naturalnej wentylacji i odprowadzania wilgoci.

Profile szynowe działają jak regał - kotwy mocują dwie poziome szyny, a do nich przylegają klemy paneli. System zajmuje mniej miejsca niż trójkąty, ale wymaga idealnie równej ściany; przy odchyłce powyżej 15 mm montaż będzie wymagał podkładek kompensacyjnych.

Systemy balastowe opierają się na ciężarze - obciążniki betonowe lub stalowe dociskają stelaż do elewacji. Ten wariant omija konieczność wiercenia w ociepleniu, ale generuje dodatkowe 80-120 kg/m² obciążenia i nadaje się wyłącznie na ściany kolankowe lub pełne, murowane.

Niezależnie od wyboru, elementy nośne powinny spełniać normę PN-EN 1991-1-3 (Eurokod 1) w zakresie obciążenia wiatrem i śniegiem. Dla Polski przyjęte strefy wiatrowe oznaczają, że element musi wytrzymać ssanie boczne rzędu 0,6-1,4 kN/m² w zależności od lokalizacji.

Kotwy i uchwyty do paneli fotowoltaicznych na ociepleniu

Klucz do bezpiecznego montażu leży w kotwach. Zwykłe kołki rozporowe do styropianu mają nośność 0,1-0,3 kN i nadają się wyłącznie do lekkich elementów, jak skrzynki pocztowe. Panele wymagają kotew przelotowych z tuleją stalową lub kompozytową.

Kotwy chemiczne z żywicą poliestrową lub epoksydową osiągają największą nośność, bo wypełniają pustki w murze i tworzą monolityczne połączenie. Czas wiązania żywicy w temperaturze 20°C to około 40 minut, więc montaż wymaga cierpliwości i podparcia do czasu pełnego utwardzenia.

Przy ścianach z betonu komórkowego (AAC) zaleca się kotwy wklejane z dodatkową siatką stalową, która rozkłada obciążenie na większą powierzchnię. Beton komórkowy ma porowatą strukturę, więc zwykła tuleja rozporowa wyrwie się przy pierwszym silniejszym szarpnięciu.

Uszczelnienie przejścia przez elewację to drugi krytyczny element. Po wkręceniu kotwy przestrzeń między trzpieniem a tuleją trzeba wypełnić trwale elastycznym kitem poliuretanowym lub taśmą EPDM. Brak uszczelnienia tworzy mostek termiczny i punkt wnikania wody, który po dwóch-trzech sezonach grzewczych ujawni się jako zaciek pod ociepleniem.

Przygotowanie ściany pod panele PV - krok po kroku

Przed wierceniem ścianę warto zlokalizować przewody, kanały wentylacyjne i przebiegi instalacji. Detektor elektroniczny lub analiza dokumentacji budowlanej pozwala uniknąć przewiercenia rury wodociągowej lub kabla elektrycznego. Ściana musi być sucha, czysta i wolna od luźnych fragmentów tynku.

Wytyczenie punktów montażowych odbywa się z pomocą poziomicy laserowej. Odległość między kotwami w poziomie wynika z rozstawu klem paneli (zwykle 1000-1100 mm), a w pionie z wysokości modułu (1700-1900 mm). Odstęp od krawędzi okien i drzwi to minimum 30 cm, by nie blokować skrzydeł i zapewnić dostęp serwisowy.

Wiercenie otworów wymaga wiertła o średnicy o 2 mm większej niż trzpień kotwy. W betonie i cegle pełnej sprawdza się wiertło widiowe 12-14 mm, a w pustakach i betonie komórkowym wiertło bezudarowe, które nie rozłupuje struktury. Głębokość otworu musi przekraczać długość kotwy o 10-15 mm.

Po wywierceniu otwór trzeba wydmuchać sprężonym powietrzem i oczyścić szczotką, bo pył obniża przyczepność żywicy. W przypadku kotew mechanicznych montuje się je przez uderzenie młotkiem i dokręcenie kluczem dynamometrycznym do momentu 35-45 Nm, co daje pewność, że tuleja rozprężna osiadła prawidłowo w murze.

Szyny i stojaki aluminiowe mocuje się śrubami M8 lub M10 z podkładką EPDM, która dodatkowo uszczelnia połączenie. Między szyną a ścianą powinna zostać szczelina 3-5 mm na kompensację termiczną - aluminium rozszerza się o 0,023 mm/m na każdy stopień Celsjusza.

Panele wciąga się na konstrukcję po zamontowaniu wszystkich szyn. Klemy środkowe i końcowe dokręca się momentem 18-22 Nm. Kable prądu stałego prowadzi się w peszelach odpornych na UV, przymocowanych do szyny, a nie do elewacji - dzięki temu nie dziurawi się dodatkowych otworów w ociepleniu.

Najczęstsze błędy przy pionowym montażu paneli na elewacji

Pierwszy grzech to brak wentylacji za panelem. Moduł pracuje w temperaturze wyższej o 20-35°C niż otoczenie, a bez przepływu powietrza traci nawet 8% sprawności. Dlatego odstęp minimum 10 cm od ściany to nie sugestia, lecz warunek sensownej produkcji prądu.

Drugi błąd to przeciążenie ocieplenia przez zbyt gęsty rozstaw kotew. Cztery panele o wadze łącznej 110 kg powinny mieścić się na 8-12 punktach mocowania, a nie na 24. Więcej kotew oznacza więcej mostków termicznych i większe ryzyko rozszczelnienia elewacji przy każdym deszczu.

Trzeci problem to pomijanie obciążenia wiatrowego. Ściana pionowa działa jak żagiel - siła ssąca na panelach sięga 1,2 kN/m² przy wietrze 100 km/h. Konstrukcja musi przenieść to obciążenie, a kotwy muszą być rozmieszczone symetrycznie, by nie powstawały momenty obrotowe.

Czwarty błąd to brak projektu wodnoprądowego przy przejściach kablowych przez ocieplenie. Peszel wchodzący w ścianę musi być wyprowadzony od dołu ku górze, z kapinosem na zewnętrznej krawędzi. W przeciwnym razie woda kapilarnie wędruje do środka izolacji i po roku pojawia się grzyb.

Piąty problem to rezygnacja z ubezpieczenia. Polisa mieszkaniowa standardowo nie obejmuje paneli na elewacji. Warto zgłosić instalację ubezpieczycielowi i rozszerzyć zakres ochrony, bo koszt wymiany czterech uszkodzonych modułów po gradobiciu potrafi przekroczyć 6000 PLN.

Kosztorys dla typowej ściany 3 × 2 m (4 panele pionowo)

Realny budżet zamyka się w przedziale 9000-14 000 PLN za sam montaż i materiały, bez inwertera i okablowania DC/AC. Struktura wydatków wygląda następująco:

• 4 panele monokrystaliczne po 420 W: 3200-4400 PLN
• System montażowy (stojaki, śruby, klemy): 1600-2400 PLN
• Kotwy przelotowe z uszczelnieniem (12 szt.): 480-720 PLN
• Robocizna ekipy z rusztowaniem: 2800-4200 PLN
• Okablowanie, peszel, złączki MC4: 400-600 PLN
• Drobne materiały (kit, taśma EPDM, kołki pomocnicze): 200-350 PLN

Przy ociepleniu 18 cm i ścianie z pustaków ceramicznych cena rośnie o 800-1200 PLN za dodatkowe kotwy wklejane. Na betonie komórkowym robocizna bywa o 15% wyższa, bo tempo wiercenia spada.

Kiedy wynająć fachowca, a kiedy spróbować samodzielnie

Samodzielny montaż ma sens tylko wtedy, gdy łączysz go z innymi pracami elewacyjnymi, masz doświadczenie z wiertarką udarową i potrafisz czytać dokumentację techniczną kotew. Bez uprawnień SEP przy instalacji elektrycznej nie podłączysz falownika ani nie oddasz instalacji do odbioru u operatora sieci dystrybucyjnej.

Ekipa montażowa powinna mieć przynajmniej trzy lata doświadczenia w montażu na elewacjach (nie tylko dachach), certyfikat szkoleniowy producenta systemu montażowego i polisę OC obejmującą szkody na elewacji. Przed podpisaniem umowy poproś o zdjęcia trzech wcześniejszych realizacji na ścianach z ociepleniem.

Fachowiec przyda się zawsze, gdy ściana ma ponad 20 cm ocieplenia, mur wykonano z pustaków ceramicznych lub planujesz instalację powyżej 6 metrów wysokości. W takich wypadkach kwestie bezpieczeństwa, ubezpieczenia i gwarancji zaczynają dominować nad oszczędnością na robociźnie.

Checklista: czy Twoja ściana nadaje się pod panele fotowoltaiczne?

1. Orientacja ściany mieści się w zakresie wschód-południe-zachód
2. Zacienienie w południe nie przekracza 20% powierzchni ściany
3. Grubość ocieplenia wynosi od 5 do 25 cm
4. Mur nośny to beton, cegła pełna lub pustak z wypełnieniem
5. Ściana ma powierzchnię co najmniej 6 m² wolnej powierzchni
6. Odległość od krawędzi dachu wynosi minimum 50 cm
7. Brak przebiegów wentylacji i kanałów spalinowych w planowanej strefie
8. Instalacja elektryczna budynku ma wystarczającą rezerwę mocy
9. Polisa ubezpieczeniowa obejmuje lub może obejmować panele
10. W dokumentacji budynku brak wpisów o planowanej termomodernizacji w ciągu 5 lat

Pięć lub więcej odpowiedzi negatywnych oznacza, że ściana nie nadaje się pod panele. Trzy-cztery negatywne odpowiedzi wymagają konsultacji z konstruktorem lub montażystą. Mniej niż trzy - ruszaj z projektem.

Montaż pionowy paneli fotowoltaicznych na ścianie z ociepleniem działa technicznie i prawnie, o ile ściana przenosi obciążenie 12-18 kg/m², kotwy przelotowe osadzone są w murze nośnym, a szczelina wentylacyjna wynosi minimum 10 cm. Roczny uzysek sięga 70-85% wariantu dachowego, ale inwestycja kosztuje od 9000 do 14 000 PLN za cztery panele. Największe ryzyko stanowią mostki termiczne i brak uszczelnienia przejść przez elewację.

Pobierz darmową checklistę w formacie PDF - znajdziesz ją na stronie redakcji działającej przy portalu branżowym fotowoltaika.expert / panele.info.

Źródła danych i norm:
- Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.) - art. 3 pkt 3 i 4, art. 29-30
- PN-EN 1991-1-3:2009 Eurokod 1 - oddziaływania na konstrukcje, obciążenie śniegiem
- PN-EN 1991-1-4:2008 Eurokod 1 - oddziaływania na konstrukcje, oddziaływanie wiatru
- PN-EN 1999-1-1:2011 Eurokod 9 - projektowanie konstrukcji aluminiowych
- Karty techniczne producentów kotew (fischer, EJOT, Würth) - parametry nośności w betonie i murze
- Materiały dydaktyczne SEP - wymagania dla instalatorów PV
- Instrukcje ITB nr 407/2006 - mocowanie elementów w ścianach z ociepleniem
